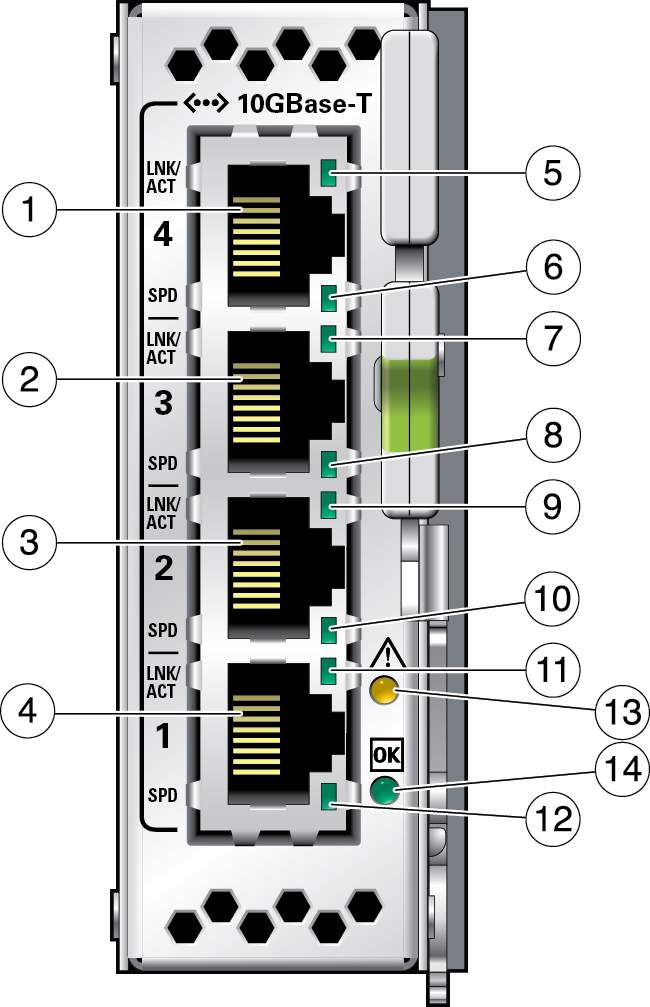

ソケットと LED

番号 説明 1 ポート 4 2 ポート 3 3 ポート 2 4 ポート 1 5、7、9、11 Link_up アクティビティー LED 6、8、10、12 速度 LED (10G) 13 モジュール障害 LED (オレンジ色) 14 モジュール OK LED (緑色)
