连接电缆
- 确定必须与此任务结合执行的先决和后续安装任务。
请参见安装任务概述。
- 将电缆连接到节点或主机的适当连接器。
- 通过物理拓扑对数据电缆进行布置和捆绑。
- 将电缆放到机架上要安装模块的位置。
-

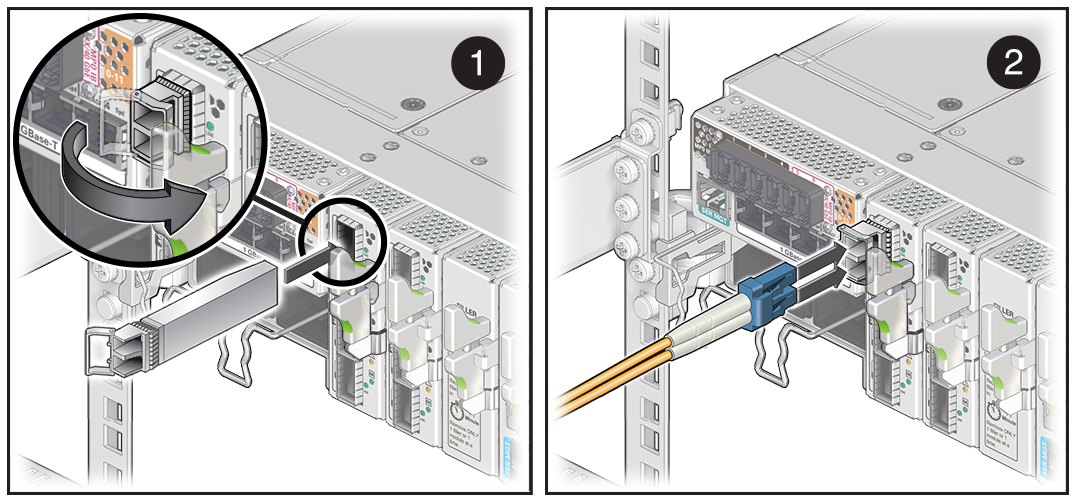

如果存在插头，请将插头从光纤收发器插口上移除。将光纤收发器端正水平地对准所选的 QSFP+ 端口，然后小心地将收发器插入到模块上的该端口中，直至您感受到止动装置或听见卡嗒声。
注 - 确保光纤收发器上的金属固定夹处于闭合位置。 - 移除光纤电缆连接器上的保护盖。将电缆连接器端正水平地对准并插入到收发器的插口中，直至您感受到止动装置或听见卡嗒声。
- 针对要连接的任何其他收发器和电缆，重复步骤 2 到步骤 6。
- 如果机架后门已装上，请关闭并固定它。
- 验证模块安装。
请参见验证模块安装。
