模块概述

特性 规范 IB 2 IB 4x 接口，速度支持： 40 Gbps－QDR 56 Gbps－FDR 100 Gbps－EDR 每个端口支持的数据速率 4x10 Gbps 或 40 Gbps 连接器 4x QSFP+ 端口，支持： 40 GBase－SR4 4x10GBase－SR 40 GBase－LR4 符合以太网标准 802.3ba 引导 ROM 32 MB SPI 闪存 EMI FCC A 类

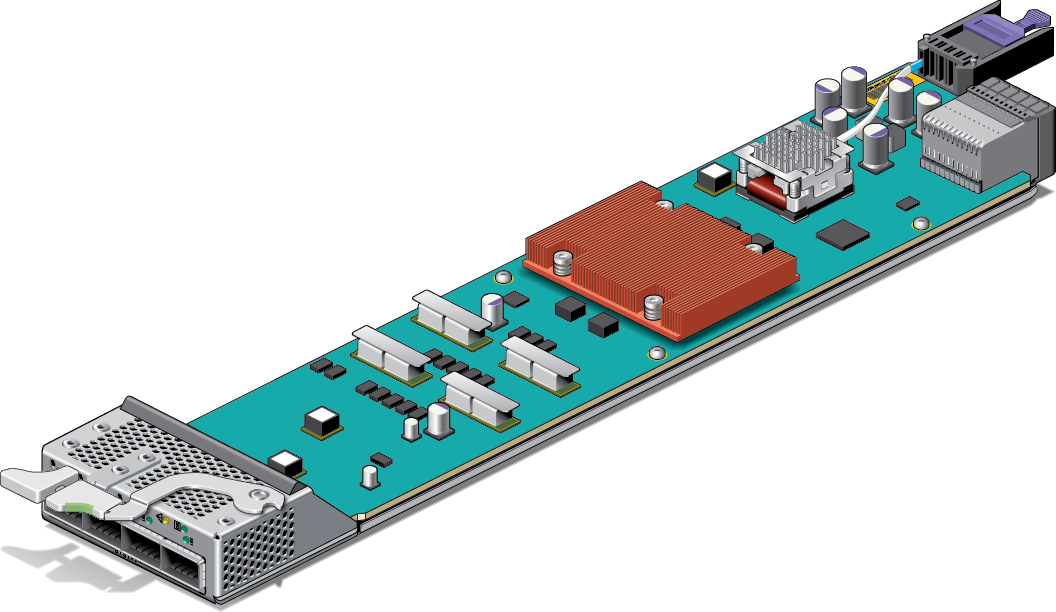

Oracle F2 10 Gb 和 40 Gb 以太网模块占用 Oracle F2-12 模块化机箱中的一个机箱插槽。Oracle Fabric Interconnect F2-12 模块化交换机中的模块插槽可以最多填充 12 个 I/O 模块来为 InfiniBand 网状结构网络连接的服务器提供以太网和光纤通道连接。此外，这些模块还可以为以太网覆盖网络提供网络服务。此模块有四个用于连接到以太网 L2 交换机的 QSFP+ 插槽。每个 QSFP+ 端口可以连接到单台 40 Gb 交换机，或者通过分路器电缆连接到最多四台 10 Gb 交换机。

温度传感器用来监视关键组件的工作温度。传感器通过编程方式设置了默认阈值设置。高温情况将作为警报被报告到交换机及其事件监视系统，例如 SNMP 或 Oracle ILOM。

有关交换机温度读数和温度警报的信息，请参阅《Oracle EDR InfiniBand Switches and Virtualized I/O Systems Administration Guide》（《Oracle EDR InfiniBand 交换机和虚拟化 I/O 系统管理指南》），网址为：http://docs.oracle.com/cd/E65867_01/html/E65872/index.html。

相关信息

• 安装任务概述

• 产品套件物品

• 插口和 LED 指示灯

• 模块状态 LED 指示灯
