插口和 LED 指示灯

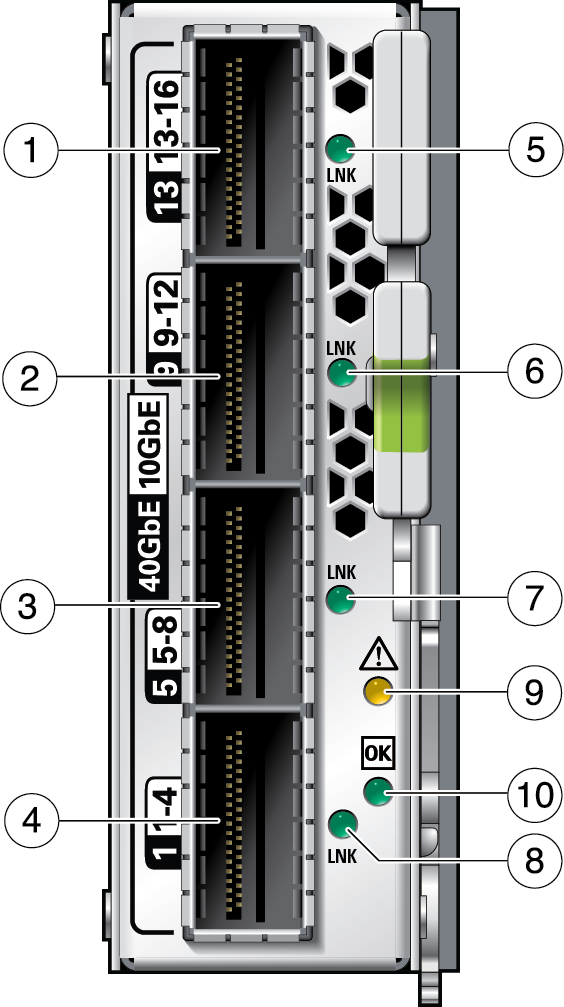

在前面板上，有四个链路 (LNK) LED 指示灯，分别位于每个端口右侧，在底部 LNK LED 指示灯的右上方有两个指示端口状态的 LED 指示灯。上图和下表解释了各个 LED 指示灯的含义。

编号 说明 1 QSFP 端口 13（40 GbE 模式） QSFP 端口 13-16（4x10 GbE 模式） 2 QSFP 端口 9（40 GbE 模式） QSFP 端口 9-12（4x10 GbE 模式） 3 QSFP 端口 5（40 GbE 模式） QSFP 端口 5-8（4x10 GbE 模式） 4 QSFP 端口 1（40 GbE 模式） QSFP 端口 1-4（4x10 GbE 模式） 5、6、7、8 QSFP 链路 LED 指示灯（绿色） 9 模块故障 LED 指示灯（琥珀色） 10 模块正常 LED 指示灯（绿色）
