この章では、Oracle Database Applianceをデプロイする前に完了する必要のあるタスクについて説明します。
内容は次のとおりです。
Oracle Database Appliance X6-2SおよびOracle Database Appliance X6-2Mは、10GBase-T (銅線)または10GbE SFP+ (ファイバー)ネットワークに接続できます。
標準のCat-6ネットワーク・ケーブルを使用して、基板に搭載されている10GBase-T (銅線)ネットワーク・ポートに接続します。次の項では、10GbE SFP+ (ファイバー)ネットワークのポートの配線オプションを示します。図で、注釈4および5は、10GBase-T (銅線)ネットワークのポートを示しています。注釈6は、10GbE SFP+ (ファイバー)ネットワークのポートを示しています。
表3-1 Oracle Database Applianceのネットワーク・ポートの位置および電源のケーブル配線
| 注釈番号 | 説明 |
|---|---|
1 |
電源ケーブル |
2 |
ILOM NET MGTポート。サービス・プロセッサ10/100/1000Base-Tネットワーク・インタフェース |
3 |
(オプション) ILOM SER MGTポート。サービス・プロセッサRJ-45シリアル・ポート |
4 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond1) |
5 |
RJ-45コネクタ付きの10 GbEネットワーク・インタフェース・ポート(btbond2) このポートは、Oracle Database Appliance X6-2Mでのみ使用できます。 |
6 |
10 GbEデュアルレートSFP+ (ファイバー・ネットワーク)ポート(sfpbond1) |
次の項では、10 GbE SFP+ PCIカードの配線オプションを示します。
ファイバー・ケーブル
光ケーブルの場合は、各ネットワーク・ポート用にShort Range(SR)またはLong Range(LR) SFP+トランシーバを購入し、適切な光ケーブルを接続する必要があります。現在、OracleではSRおよびLRのSFP+トランシーバを販売しています。これらのトランシーバに加えて、適切なLC-LCの終端済光ファイバー・ケーブルをサードパーティ・ベンダーから購入する必要があります。
| 名前 | Oracle Sun部品番号 |
|---|---|
10GbEトランシーバSR (SFP+) |
X2129A-N |
10GbEトランシーバLR (SFP+) |
X5562A-Z |
銅線ケーブル
Oracle Sunから次の銅線ケーブルを購入できます。これらのケーブルには、SFP+コネクタが付けられています。
| 名前 | 長さ | Oracle Sun部品番号 |
|---|---|---|
TwinAx 1m |
1m |
X2130-1M-N |
TwinAx 3m |
3m |
X2130-3M-N |
TwinAx 5m |
5m |
X2130-3M-N |
このタスクは、Oracle Database Applianceに対して直接アクセスし、モニター、キーボード、マウスをローカル接続して使用する場合に完了してください。
Oracle Database Applianceには、モニターやキーボードなど、人間とコンピュータ間のインタフェース機器が装備されていません。ネットワーク経由ではなく、ローカルでログインする場合は、インタフェース機器を取り付ける必要があります。
グラフィックス・カード・ポートにモニターを、USBポートにキーボードとマウスを取り付けます。図および表を参照してポートを識別してください。

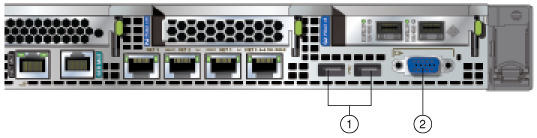

図で、注釈1はキーボードおよびマウスのポートを示しています。注釈2はモニターのポートを示しています。
表3-2 Oracle Database Applianceの周辺機器の接続
| 注釈番号 | 説明 |
|---|---|
1 |
キーボードおよびマウスのUSBポート |
2 |
モニターのグラフィック・カード・ポート |
この手順は、新しく設置されたOracle Database Applianceを起動する場合、または電源を落とした後にアプライアンスを起動する場合に使用します。
Oracle Database Applianceに初めて電源を投入する準備として、必要なすべての電源コードを接続し、正常に初期化されたことを確認する必要があります。その後、プロセス・サーバーのスイッチを入れるとシステムを起動できます。
内容は次のとおりです。
Oracle Database Applianceの電源コードを取り付けます。
注意:
電源コードを差し込む際は、その前に、電力を供給する電気コンセントが接地されていることを確認します。
AC回路を1つのみ使用する場合は、各コンポーネントの両方の電源コードをその回路に接続します。N+1の電源の冗長性を維持する場合は、2つの異なるAC回路を使用します。各AC回路から各コンポーネントに1本の電源コードを接続します。
提供されるケーブル管理アームとの配線の詳細は、Oracle Database Applianceオーナーズ・ガイドを参照してください。
Oracle Database Applianceの電源をオンにするには、この手順を使用します。
注意:
電源コードの接続後、緑色のSP OK発光ダイオード(LED)のライトが数分間点滅した後、常時点灯に変わります。冷却ファンも回転する場合があります。ただし、これらの事象はシステムが起動していることを示してはいません。アプライアンスを正しく起動するには、この項の手順をすべて完了する必要があります。項全体を読んで、初期システム起動に必要な順序を理解してください。
注意:
完全に初期化された状態は、緑色のSP OK LEDが常時点灯している状態になることによって示されます。サーバーの緑色のLEDライトのいずれかがまだ点滅している場合は、その初期化手順が完了するまで待機します。

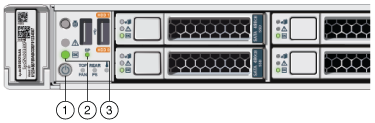

電源ボタンおよびシステム初期化ステータスのインジケータ・ライトの識別には、図および次の注釈の表を参照してください。
表3-3 Oracle Database Applianceの電源投入に関する注釈の説明
| 注釈 | 機能 |
|---|---|
| 1 | アプライアンスの前面パネルにある、凹型オン/オフ電源ボタン。このボタンを押すのは一度のみです。電源ボタンを何度も押さないでください。 |
| 2 | アプライアンスの前面パネルにある、SP OK LEDライト。 |
| 3 | 前面パネルにある、緑色の電源OK LED。システムにログインする前に、これらのライトはオンの位置にある(緑色のライトが点滅しない)必要があります。 |
Oracle Integrated Lights Out Manager (ILOM)によって、Oracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。
Oracle Database Applianceをオペレーティング・システムとは切り離して管理するように、Oracle Integrated Lights Out Manager (Oracle ILOM)を構成します。
これは必須ではありませんが、Oracle ILOMによってOracle Database Applianceの再起動およびトラブルシューティングの代替方法が提供されます。
Oracle ILOMを構成するには、次の項目を最初に設定する必要があります。
名前およびIPアドレス
Oracle ILOMのデフォルト・パスワードを置換するパスワード
割り当てられたネットマスクを使用した、管理ネットワークへのアクセス
NET MGTポートから管理ネットワークに接続されるイーサネット・ケーブル
デフォルト構成では、Oracle ILOMのDynamic Host Configuration Protocol (DHCP)が有効になっており、DHCPサーバーによってネットワーク設定が自動的に割り当てられます。DHCPサーバーによって割り当てられるIPアドレスまたはホスト名を決定するには、DHCPサーバーとともに用意されているネットワーク・ツールを使用します。
DHCPを使用しない場合は、Oracle Database Appliance Managerコンフィギュレータのカスタム・オプションを使用して、データベースのデプロイ時にIPアドレスおよびホスト名をOracle ILOMに割り当てます。
ご使用のプラットフォーム上でILOM用に使用するポートの詳細は、『Oracle Database Applianceオーナーズ・ガイド』の第2章「Oracle Database Applianceの概要」を参照してください。Oracle ILOMの詳細は、Oracle Integrated Lights Out Managerのドキュメント・ライブラリも参照してください。
注意:
DHCPを有効にしていない場合、Oracle ILOMにアクセスするには、Oracle Database Applianceの構成を完了する必要があります。
Oracle ILOMに接続するには、次の2つの方法のいずれかを使用します。
次の手順に従って、Webインタフェースを使用してログインします。
クライアント・システムのブラウザを使用して、DHCPによって割り当てられたIPアドレスまたはホスト名をブラウザのアドレス・フィールドに入力し、[Enter]を押します。
ログイン・ページで、デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。
Oracle ILOM Webインタフェースが表示されます。
次の手順に従って、コマンドライン・インタフェース(CLI)を使用してログインします。
クライアント・システムを使用して、コマンドラインに次のコマンドを入力することでSecure Shell (SSH)接続を確立します。
ssh -l root sp_ip_address
sp_ip_addressは、DHCPによって割り当てられたIPアドレスです。
デフォルト・ユーザー名rootおよびデフォルト・パスワードchangemeを入力します。
Oracle ILOM CLIのプロンプトが表示されます。
デプロイメント中にネットワーク情報を作成するには、一時的なネットワーク構成フレームワークを構成します。
Oracle Database Appliance X6-2Sには高度に使用可能なネットワークが2つ、Oracle Database Appliance X6-2Mには使用可能なネットワーク3つあります。10GBase-Tまたは10GbE SFP+ネットワーク・インタフェースを使用します。初期ネットワーク接続を使用して、デプロイメント・ソフトウェアをOracle Database Applianceに転送し、Webコンソールを使用してアプライアンスをデプロイします。
注意:
初期ネットワーク構成は一時的です。これは、最終イメージのデプロイメント時に置換されます。
注意:
configure-firstnetコマンドは、Oracle Database Applianceで1回のみ使用することをお薦めします。初期ネットワークの構成後に使用すると、ネットワーク設定が予期せず変更される可能性があります。
Oracle Database Applianceをデプロイする前に、ソフトウェアをダウンロードする必要があります。
ソフトウェアをダウンロードするには、次の手順を実行します。
https://support.oracle.com/CSP/main/article?cmd=show&type=NOT&id=888888.1に移動します。
指示に従って、Oracle Database Applianceシングル・インスタンス・ソフトウェア・バンドル(SIB)ファイルをネットワーク上のローカル・コンピュータにダウンロードします。
