16.11 ファブリックの検出

Enterprise Managerでは、イーサネット・ファブリックとインフィニバンド・ファブリックを検出および管理します。ネットワーク・スイッチによって、そのポート、データリンクおよびファブリックへのネットワークが提供されます。

検出後、「ネットワークの管理」の手順に従って、これらのファブリックのコンポーネントを管理したり、それらの属性やメトリックを表示できます。

16.11.1 インフィニバンド・ネットワーク・スイッチの検出

「設定」メニューで、「ターゲットの追加」を選択します。
「ターゲットの手動追加」をクリックします。
ガイド付きプロセスを使用して非ホスト・ターゲットを追加セクションで、「ガイド付きプロセスを使用した追加」をクリックします。
「システム・インフラストラクチャOracle InfiniBandスイッチ」までスクロールして、「追加」ボタンをクリックします。

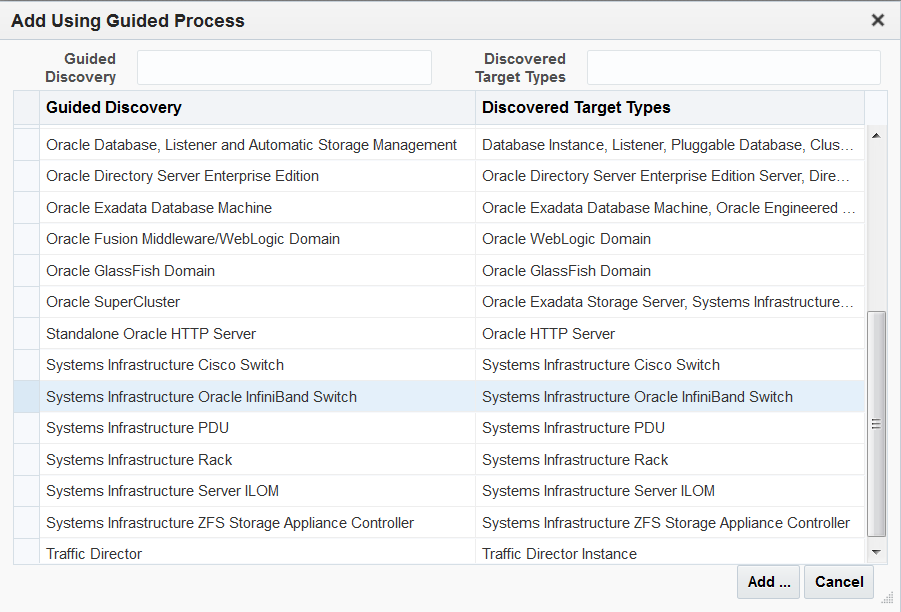

図16-4 インフィニバンド・スイッチのターゲット・タイプ

「図16-4 インフィニバンド・スイッチのターゲット・タイプ」の説明
「ターゲット」セクションで、新しいターゲットの名前とそのDNS名またはIPアドレスを入力します。

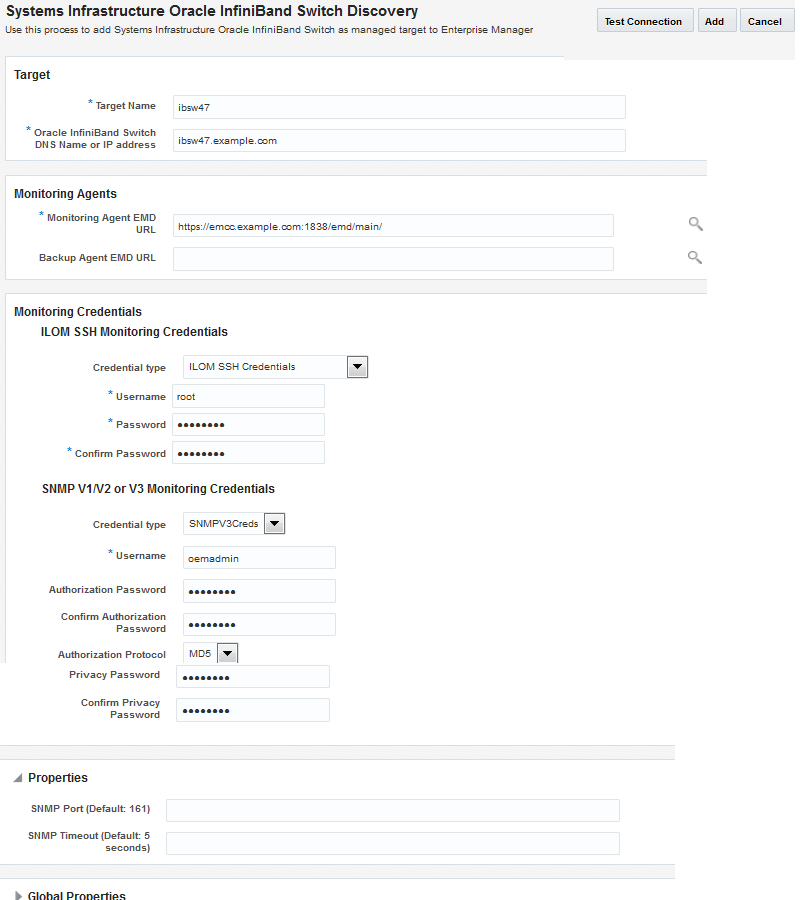

図16-5 インフィニバンド・スイッチの検出の仕様

「図16-5 インフィニバンド・スイッチの検出の仕様」の説明
「モニタリング・エージェント」セクションで、モニタリング・システムのURLとバックアップ・システムのURLを入力します。
「ILOM SSHモニタリング資格証明」セクションで、資格証明のタイプを選択し、ユーザー名とパスワードを入力します。資格証明を使用すると、Enterprise Managerでスイッチのサービス・プロセッサをモニターできるようになります。
注意:
インフィニバンド・ネットワーク・スイッチを検出するには、rootのユーザー名とパスワードを使用します。
「SNMPモニタリング資格証明」セクションで、Enterprise Managerがハードウェア・コンポーネントのモニタリングに使用するSNMPバージョン番号を指定します。バージョン2cがデフォルト・バージョンで、コミュニティ文字列のみ必要です。バージョン3では、ユーザー名、8文字のパスワード、および暗号化タイプが必要です。「ファブリックのパフォーマンスについて」で説明しているとおり、バージョン1はサポートされていますが、推奨されていません。
「プロパティ」セクションで、デフォルトのポート番号とタイムアウト間隔を受け入れるか、これらを変更できます。
「グローバル・プロパティ」セクションで、Oracle Customer Support Identifier (CSI)などの、特定地域向けの値を指定できます。
ウィンドウの上部にある「追加」をクリックします。

16.11.2 イーサネット・ネットワーク・スイッチの検出

「設定」メニューで、「ターゲットの追加」を選択します。
「ターゲットの手動追加」をクリックします。
ガイド付きプロセスを使用して非ホスト・ターゲットを追加セクションで、「ガイド付きプロセスを使用した追加」をクリックします。
「システム・インフラストラクチャCiscoスイッチ」または「システム・インフラストラクチャJuniperスイッチ」までスクロールして、「追加」ボタンをクリックします。

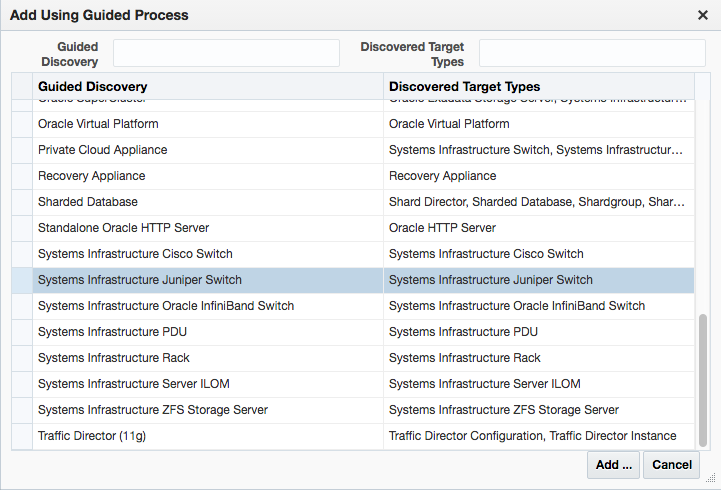

図16-6 Juniperイーサネット・スイッチのターゲット・タイプ

「図16-6 Juniperイーサネット・スイッチのターゲット・タイプ」の説明
「ターゲット」セクションで、新しいターゲットの名前を入力し、そのDNS名またはIPアドレスを指定します。

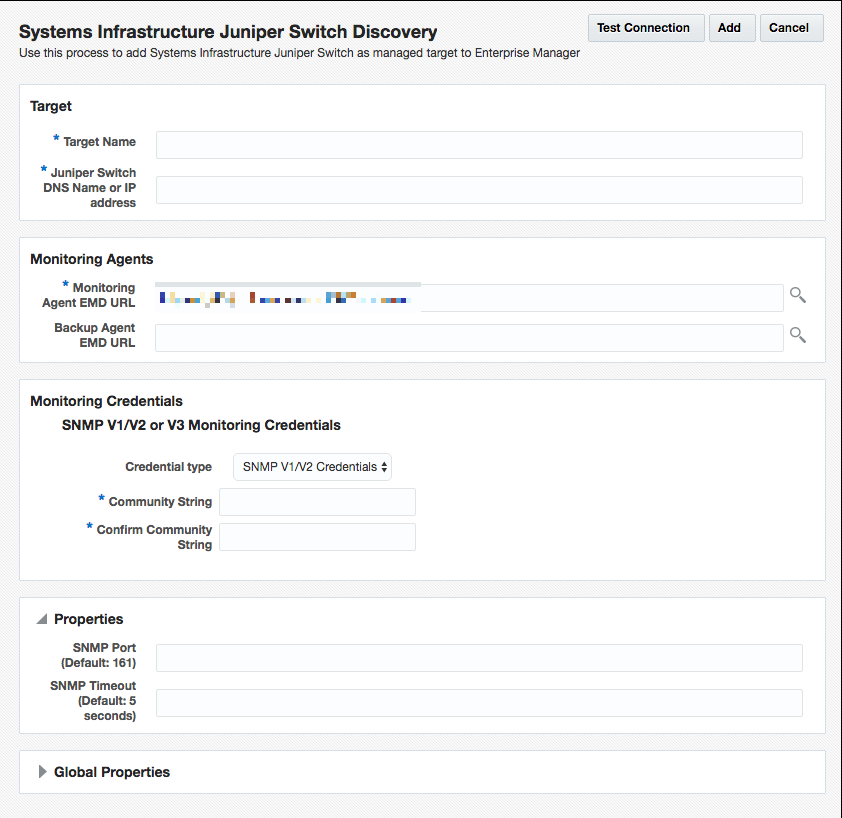

図16-7 Juniperイーサネット・スイッチの検出の仕様

「図16-7 Juniperイーサネット・スイッチの検出の仕様」の説明
「モニタリング・エージェント」セクションで、モニタリング・システムのURLとバックアップ・システムのURLを入力します。
「CiscoスイッチIOSモニタリング資格証明」セクションで、資格証明のタイプを指定し、ユーザー名とパスワードを入力します。また、Cisco EXECパスワードを入力します。資格証明を使用すると、Enterprise Managerでスイッチのサービス・プロセッサをモニターできるようになります。
「SNMPモニタリング資格証明」セクションで、Enterprise Managerが使用するSNMPバージョン番号を指定して、ハードウェア・コンポーネントをモニターします。バージョン3では、ユーザー名、8文字のパスワード、および暗号化タイプが必要です。「ファブリックのパフォーマンスについて」で説明しているとおり、バージョン1はサポートされていますが、推奨されていません。
「プロパティ」セクションで、ポート番号とタイムアウト間隔など、デフォルト構成の詳細を変更できます。
「グローバル・プロパティ」セクションで、Oracle Customer Support Identifier (CSI)などの、特定地域向けの値を指定できます。
ウィンドウの上部にある「追加」をクリックします。

例16-5 例。SNMPバージョン3を使用したJuniperイーサネット・スイッチを検出するコマンド

次のコマンドでは、MY_SWITCHという名前のJuniperイーサネット・スイッチを検出および管理し、SNMPバージョンをバージョン3に設定します。

emcli add_target -name=MY_SWITCH -type=oracle_si_netswitch -host=AGENT_HOST -access_point_name=MY_SWITCH -access_point_type=oracle_si_switch_juniper_junos -properties='dispatch.url=snmp://MY_SWITCH_IP_ADDR' -subseparator=properties='='  -monitoring_cred='snmp_v1v2_v3;oracle_si_switch_cisco_ios;SNMPV3Creds;authUser:PRINCIPAL;authPwd:AUTHCRED;authProtocol:MD5;privPwd:PRIV_CREDS'

16.11.3 コマンドラインを使用したスイッチの検出

次の例では、コマンドライン・インタフェースを使用して、ネットワーク・スイッチを検出および管理します。コマンドを発行する前に、コマンドライン・インタフェースを構成する必要があります。詳細を確認するには、「設定」メニューをクリックしてから、「コマンドライン・インタフェース」をクリックします。ダウンロードおよびデプロイの手順に従います。

例16-6 SNMPバージョン3を使用したインフィニバンド・スイッチを検出するコマンド

次のコマンドでは、MY_SWITCHという名前のインフィニバンド・スイッチを検出および管理し、SNMPバージョンをバージョン3に設定します。

emcli add_target -name=MY_SWITCH -type=oracle_si_netswitch -host=AGENT_HOST -access_point_name=MY_SWITCH -access_point_type=oracle_si_switch_oracle_ib -properties='dispatch.url=ilom-ssh://MY_SWITCH_IP_ADDR' -subseparator=properties='=' -monitoring_cred='ilom_creds_set;oracle_si_switch_oracle_ib;ilom_creds;username:PRIV_USER;password:PASSWORD' -monitoring_cred='snmp_v1v2_v3;oracle_si_switch_oracle_ib;SNMPV3Creds;authUser:PRINCIPAL;authPwd:AUTHCRED;authProtocol:MD5;privPwd:PRIV_CREDS'

例16-7 SNMPバージョン3を使用したCiscoイーサネット・スイッチを検出するコマンド

次のコマンドでは、MY_SWITCHという名前のCiscoイーサネット・スイッチを検出および管理し、SNMPバージョンをバージョン3に設定します。

emcli add_target -name=MY_SWITCH -type=oracle_si_netswitch -host=AGENT_HOST -access_point_name=MY_SWITCH -access_point_type=oracle_si_switch_cisco_ios -properties='dispatch.url=ios-ssh://MY_SWITCH_IP_ADDR' -subseparator=properties='=' -monitoring_cred='cisco_creds_set;oracle_si_switch_cisco_ios;cisco_creds;username:PRIV_USER;userpass:USER_PASSWORD;privpass:PRIV_PASSWORD' -monitoring_cred='snmp_v1v2_v3;oracle_si_switch_cisco_ios;SNMPV3Creds;authUser:PRINCIPAL;authPwd:AUTHCRED;authProtocol:MD5;privPwd:PRIV_CREDS'

例16-8 SNMPバージョン1を使用したインフィニバンド・スイッチを検出するコマンド

次のコマンドでは、MY_SWITCHという名前のインフィニバンド・スイッチを検出および管理し、SNMPバージョンをバージョン1に設定して、SNMPプロパティの時間間隔を変更します。

 emcli add_target -name=MY_SWITCH -type=oracle_si_netswitch -host=AGENT_HOST -access_point_name=MY_SWITCH -access_point_type=oracle_si_switch_oracle_ib -properties='dispatch.url=ilom-ssh://MY_SWITCH_IP_ADDR;SNMPTimeout=180' -subseparator=properties='='-monitoring_cred='ilom_creds_set;oracle_si_switch_oracle_ib;ilom_creds;username:PRIV_USER;password:PASSWORD' -monitoring_cred='snmp_v1v2_v3;oracle_si_switch_oracle_ib;SNMPV1Creds;COMMUNITY:<COMMUNITY>'
