この部では、物理InfiniBandファブリックに基づくネットワーク・アーキテクチャを持つシステムのネットワーク要件および機能について説明します。
Oracle Private Cloud at Customerは、アプリケーションおよび管理機能ごとに、セキュアで信頼性の高いネットワーク接続を提供するために、様々な物理および論理ネットワークに依存します。 この項では、Oracle Private Cloud at Customerシステムをインストールするための最小ネットワーク要件について説明します。
インフラストラクチャ管理ネットワーク
ベース・ラック内のすべてのインフラストラクチャ・コンポーネントは、このGigabit Ethernetネットワーク(
192.168.4.0/24サブネットを使用する)に物理的に接続されます。 1つのアップリンクは、それをOracle管理スイッチに接続し、外部のZFSストレージ・アプライアンスとOracle Advanced Support Gatewayの管理インタフェースを統合します。 2つ目のネットワーク・インタフェースでは、サポート・ゲートウェイがデータ・センター・ネットワークに接続し、Oracleがインフラストラクチャ管理ネットワークにリモートでアクセスできるようにします。 このネットワークへの顧客または外部アクセスは許可されていません。仮想マシン管理プライベート・ネットワーク
プライベート仮想インターコネクト(PVI)、物理的なInfiniBandファブリック上に構成された仮想Ethernetネットワークでは、管理ノードと
192.168.140.0/24サブネットのコンピュート・ノードを接続します。 Oracle VM Manager、Oracle VM ServerおよびOracle VM Agentsに固有のすべてのネットワーク・トラフィックで使用されます。 外部アクセスは提供されません。光学ストレージ・ネットワーク
基本ラックと内部10GbEスイッチの間に4つの10GbEオプション接続が実行され、コンピュート・ノードと外部Oracle ZFS Storage Appliance ZS7-2との間に回復可能な接続が提供されます。 この専用10GbE Ethernet内部ネットワークにより、顧客VMは外部ZFSストレージ・アプライアンス上の共有ストレージにアクセスできます。 外部アクセスは提供されません。
InfiniBandストレージ・プライベート・ネットワーク
管理ノード、コンピュート・ノード、内部および外部ZFSストレージ・アプライアンス間のストレージ接続の場合は、高帯域幅のIPoIBネットワークを使用します。 コンポーネントには、
192.168.40.0/24サブネットのIPアドレスが割り当てられます。 このネットワークは、クラスタ化されたOracle VMサーバー・プールのハートビート機能も満たします。 外部アクセスは提供されません。仮想マシン・ネットワーク
仮想マシン(VM)との間のネットワーク・トラフィックの場合、仮想Ethernetネットワークは物理InfiniBandファブリックの上に構成されます。 集計されていないトラフィックはデフォルトでサポートされており、カスタマはネットワーク構成へのVLANの追加や、仮想マシン・レベルでのIPアドレス割当てに適したサブネットをリクエストできます。 デフォルト構成には、1つのプライベートVMネットワークと1つのパブリックVMネットワークが含まれています。 ネットワーク容量を増やすために、追加のカスタム・ネットワークを構成できます。 ネットワーク構成の展開の詳細は、Oracleにご連絡ください。
外部VM接続は、Fabric InterconnectにインストールされているI/Oモジュールで終了するパブリックVMネットワークによって提供され、10GbEポートで外部にルーティングされます。 I/Oポートは、冗長外部10GbEスイッチにケーブル接続する必要があります。それにより、VMとの間でタグ付けされたVLANトラフィックを受け入れるように構成する必要があります。
クライアント・ネットワーク
現在、この情報はドキュメントにありません。
また、Oracle Private Cloud at Customerには、次のデータ・センター・ネットワーク・サービスが必要です:
DNSサービス
デプロイメント・プロセスの一部として、Oracleと連携して、Oracle Private Cloud at Customerのデプロイ時に使用するホスト名とIPアドレスを決定します。 完全修飾ドメイン名(FQDN)および管理ノードのIPアドレスは、データ・センターのドメイン名システム(DNS)に登録されている必要があります。
NTPサービス
少なくとも1つの信頼性のあるNetwork Time Protocol (NTP)サーバーが必要であり、クライアント・ネットワークからアクセスできる必要があります。 管理ノードはNTPサーバーと同期するように構成されます。 その他すべてのOracle Private Cloud at Customerコンポーネントは、クロック同期のためにアクティブ管理ノードを参照するように構成されます。
すべてのOracle Private Cloud at Customerラックには、Oracle Private Cloud at Customer環境をサポートするための必要なすべてのネットワーク装置とケーブルが同梱されています。 特定のデプロイメントに応じて、InfiniBandとEthernetのベース・ラックとOracle ZFS Storage Appliance ZS7-2間の配線に加えて、Oracle Advanced Support GatewayおよびOracle Cloud制御プレーンを実行するその他のOracle Private Cloudスイッチとハードウェアも含まれます。 すべての基本ラックには、将来の環境拡張時に追加のコンピュート・ノードを設置できる、すべてのラック・ユニット用に事前に設置されているケーブルも含まれます。
Oracle Private Cloud at Customerシステムの電源を初めて投入する前に、Fabric Interconnectが次のレベルのデータセンター・スイッチに正しく接続されている必要があります。 Fabric InterconnectごとにPublicというラベルの付いた2つの10 Gigabit Ethernet (GbE) IOモジュール・ポートを、データ・センターのパブリックEthernetネットワークに接続する必要があります。

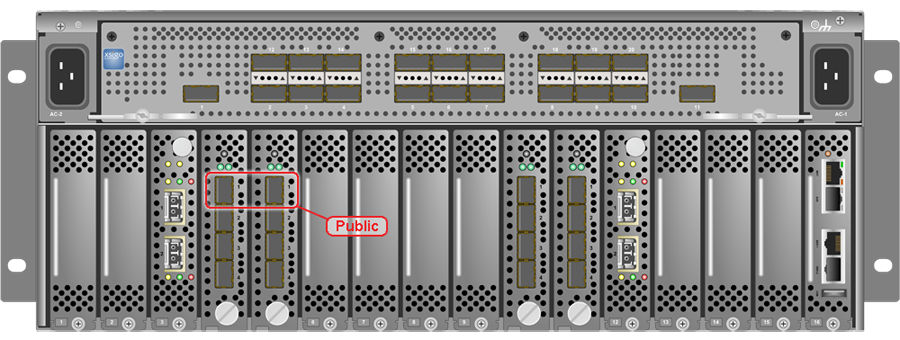

「図4.2」には、Oracle Fabric Interconnect F1-15の10個のGbEパブリックIOモジュール・ポートのロケーションが表示されています。
「両方の」 Fabricインターコネクトには、次のデータ・センター・スイッチのペアへの「2つ」 10GbE接続が必要です。 この構成には、4つのケーブル接続があり、Fabricインターコネクトのレベル、10GbEポート、およびデータ・センター・スイッチでの冗長性と負荷の分割が提供されます。 このアウトバウンド配線は、Fabric Interconnectのペアへの内部接続がすでにそのように構成されているため、それを超えることはできません(接続)。 配線のパターンは、Fabric Interconnectの停止やその他のコンポーネントに関連するフェイルオーバー・シナリオにおけるサービスの継続に重要なロールを果たします。
IOモジュールは10個のGbEトランスポートのみサポートし、ギガビットEthernetスイッチには接続できません。 Oracle Private Cloud at Customerシステムは、10GbE光スイッチ・ポートに外部接続されている必要があります。
Oracle Private Cloud at Customerに接続しているアップストリーム・スイッチ・ポートでスパニング・ツリー・プロトコル(STP)を有効にしないでください。
10GbEポートで任意のタイプのリンク・アグリゲーション・グループ(LAG)を構成することはできません: LACP、ネットワーク/インタフェース結合、または同様のメソッドで複数のネットワーク接続を結合することはサポートされていません。
Oracle Private Cloud at Customerでホストされている環境に追加の帯域幅を提供するには、追加のカスタム・ネットワークを構成できます。 詳細は、Oracle担当者にお問い合わせください。
Oracle Private Cloud at Customerの初期ソフトウェア構成中に、管理ノードのネットワーク設定を再構成する必要があります。 この目的のために、パブリック(データ・センター)ネットワーク内に3つのIPアドレスを予約する必要があります: 各管理ノードに1つ、および両方の管理ノードによって共有される仮想IPアドレスとして使用するもの。
Oracle Private Cloud at Customerには、多数の事前割当て済プライベートIPアドレスも必要です。 ネットワークの干渉および競合を回避するには、データ・センター・ネットワークがOracle Private Cloud at Customerのデフォルト構成のインフラストラクチャ・サブネットのいずれとも重複していないことを確認する必要があります。 保持する必要のあるサブネットは次のとおりです:
192.168.140.0/24
192.168.40.0/24
192.168.4.0/24
