十分な換気を確保するために、ラックの正面および背面には常に適切なスペースを設けてください。 ラックを通過する空気の流れを妨害する可能性のある設備や物体でラックの前面または背面を塞がないようにしてください。 通常、ラックに搭載可能なサーバーおよび機器は、ラックの正面から冷たい空気を取り込んでラックの背面から温風を排出します。 前面から背面への冷却のため、左側と右側に通気要件はありません。
コンポーネントを取り付けていないラック内の空いている部分はフィラー・パネルになります。 コンポーネント間のギャップが、ラック内の通気と冷却に悪影響を及ぼすことがあります。
相対湿度とは、結露しないで空気中に存在できる水蒸気の割合で、気温に反比例します。 湿度は、気温が上がれば下がり、気温が下がれば上がります。 たとえば、相対湿度が45パーセントで、温度が摂氏24°(華氏75.2°)の相対湿度の空気は、摂氏18°(華氏64.4°)の相対湿度が65パーセントです。 さらに温度が下がると相対湿度は65%を超え、水滴が発生します。
通常、空調設備は、コンピュータ・ルーム全体の温度および湿度を正確にモニターまたは制御するものではありません。 一般的には、主要ユニットおよび室内のその他のユニットの複数の排気口に対応する個別ポイントがモニタリングされます。 床下換気を使用する場合は、湿度に特別な配慮が必要です。 床下換気では、排気口に近い各地点でモニタリングが行われます。 部屋全体の温度と湿度の分布にはむらがあります。
Oracle Private Cloud at Customerは、天然の通気で取り付けられた状態で機能するように設計されています。 次の要件を確認して、環境仕様を満たしてください。
システム内に十分な通気があることを確認します。
システムに前から後ろへの冷却があることを確認します。 吸気口はシステムの前面にあり、空気の吹き出し口はシステムの背面にあります。
システムの前面に1219.2 mm (48インチ)以上の隙間を加え、換気用にシステムの背面に914 mm (36インチ)を配置できます。
冷気の吸込み用に、ラックの前には穴の開いたタイル(およそ400CFM/タイル)を使用してください。 ラックの前のタイルは、タイルからの冷気がラックに流れ込む形状であれば、どのように配置しても構いません。 冷気の循環が不十分なため、システム内で温度が上昇する可能性があります。 次の数の床タイルを使用することをお薦めします。
最大25個のコンピュート・ノードを持つOracle Private Cloud at Customerの4つのフロア・タイル(完全ロード)
最大16のコンピュート・ノードを持つ、Oracle Private Cloud at Customerの3つのフロア・タイル(半分ロード)
8つのコンピュート・ノードを持つOracle Private Cloud at Customerの1つのフロア・タイル(四分の一ロード)

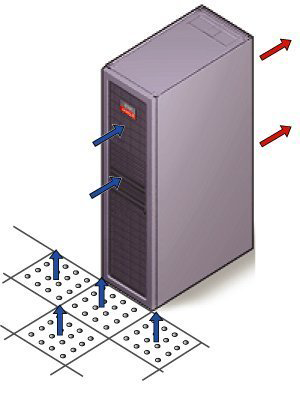

「図3.1」には、16を超えるコンピュート・ノードを持つOracle Private Cloud at Customerのデータ・センターにフロア・タイルが一般的にインストールされています。
