2 Oracle Private Cloud Appliance X8-2を使用するための準備

これらの前提条件の構成タスクを実行して、Oracle Private Cloud Appliance X8-2を使用する環境を設定します。

サポートされているソフトウェア

Private Cloud Applianceに付属する次のソフトウェアによって、スケーラビリティ、ソフトウェア定義仮想ネットワーク、GUIベース管理が可能になります。

  • Oracle VM。Oracle VMはアプリケーション駆動型のサーバー仮想化であり、高いスケーラビリティの提供と迅速なアプリケーションのデプロイを目的に設計および構築されています。Oracle VMは最大128個のvCPUと、Linux、Oracle Solaris、Microsoft Windowsなど各種ゲストのOSをサポートします。Oracle VMは、アプリケーションのデプロイを迅速化するように最適化もされています。

  • Oracle SDNソフトウェア: Oracle SDNはネットワークやストレージに対して動的にサーバーを接続します。どのサーバーにもある物理的なストレージやネットワーク・カードを各サーバーにインストールする必要がなくなり、オンザフライでデプロイできる仮想ネットワーク・インタフェース・カード(vNIC)と仮想ホスト・バス・アダプタ(vHBA)に置き換わります。これらの仮想リソースは、アプリケーションやオペレーティング・システムからは、対応する物理リソースと同じように認識されます。Oracle Virtual Networkingは、Wire-Onceソリューションとソフトウェア定義の単純なネットワーク構成を利用することで、複雑なデータ・センターへのデプロイを簡素化します。

  • Oracle Private Cloud Applianceのコントローラ・ソフトウェア: コントローラ・ソフトウェアを使用すると、ユーザーはシステム・ハードウェアの管理と監視、ソフトウェア・アップグレードの実行、仮想リソース(仮想サーバー、仮想ネットワークおよびストレージ)の作成と管理、すべてのシステム・リソースの利用率についてのリアルタイム監視が可能となります。コントローラ・ソフトウェアは2個の専用管理ノード上で稼働し、高可用性向けに構成されたこれらのノードは、障害発生時に自動フェイルオーバーを実行します。これにはGUIダッシュボードからアクセスできます。

サポートされているハードウェア

Oracle VTプラグインを使用して、次のように様々なOracle PCAターゲットのパフォーマンスを監視できます。

  • ベース・ラック: Oracle PCAは、次のコンポーネントで構成されます。

    • 2から25個のコンピュート・ノード。

    • 2個の管理ノード。

    • 1個のCisco 9348管理スイッチ。

    • 4個のCisco 9336データ・スイッチ。

    • 1個のOracle ZFS Storage Appliance ZS7-2。

  • コンピュート・ノード: ベース・ラックは、最大25個のコンピュート・ノードをサポートできます。ベース・ラックでは、コンピュート・ノードのロールで、Oracle Server X8-2およびOracle Server X9-2のみがサポートされています。

  • 仮想ネットワーク: Private Cloud Applianceハードウェア構成ごとに、データ・センターのイーサネット・ネットワークへのゲートウェイとして機能する次のコンポーネントが含まれます。

    • 1個のCisco 9348管理スイッチ。

    • 4個のCisco 9336データ・スイッチ。

  • 内蔵ストレージ: Oracle Private Cloud Applianceは、エンタープライズ・クラスの完全内蔵型Oracle ZFS Storage ZS7-2を搭載しており、管理環境を一元的に格納するとともに、VM向けのデータ・ストレージを提供します。

    Oracle Private Cloud Applianceでは、内蔵ストレージから、Oracle ZFS Storage Applianceまたは他のストレージ・ベンダー提供のサポート対象ストレージを搭載した外部のデータ・センター・ラックへ、ストレージ容量を拡大できます。

前提条件

次の前提条件が満たされていることを確認してください。

  • Oracle Private Cloud Appliance (PCA)コントローラ・ソフトウェアがバージョン2.4.1以上であること。

  • 管理ノード、コンピュート・ノード、インフィニバンド・スイッチおよびOracle ZFS Storage ApplianceのILOMバージョンが3.1以上であること。

  • フェイルオーバー機能を使用するには、手順に従って共有ストレージの管理ノードにエージェントをインストールする必要があります。詳細は、「Oracle PCAへの管理エージェントのインストール」を参照してください。

  • Linux x86-64エージェント・ソフトウェア。

  • Oracle Enterprise Manager VTプラグイン。

Oracle Private Cloud Applianceに接続された外部ZFSサーバーを監視する前提条件

Enterprise Manager for Virtualization 13.3.1.0以降、プライベート・クラウド・アプライアンスに接続された外部ZFSサーバーは、Enterprise Managerのプライベート・クラウド・アプライアンス・ターゲットに関連付けることができます。アソシエーションが成功すると、ZFSサーバーがプライベート・クラウド・アプライアンスのホームページに表示されます。

ZFSサーバーをプライベート・クラウド・アプライアンスに関連付けるには、システム・インフラストラクチャZFS記憶域サーバーのガイド付き検出プロセスを使用して、Enterprise Managerですでに検出されている必要があります。次に、プライベート・クラウド・アプライアンス・ターゲット・ホーム・ページに移動し、「プライベート・クラウド・アプライアンス」ドロップダウン・メニューをクリックします。


ZFSアソシエーション

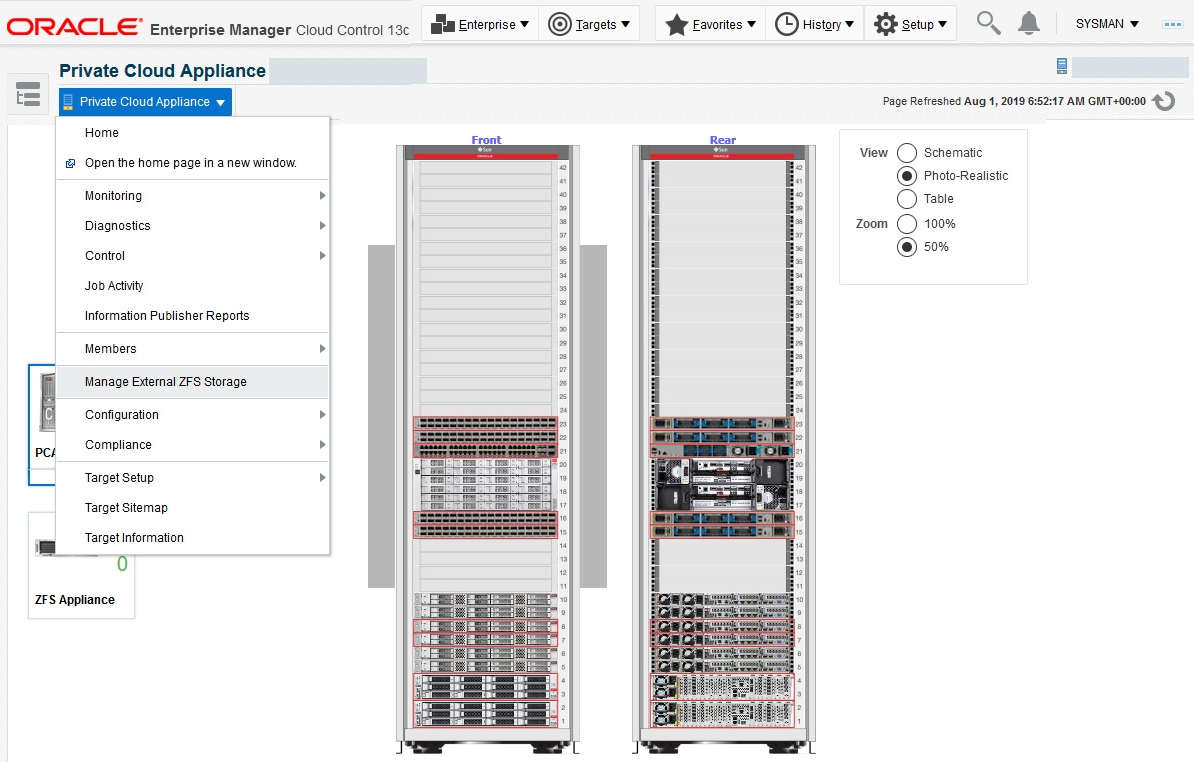

ZFSサーバーを関連付けるには、外部ZFSストレージの管理メニュー項目に移動します。


ZFSストレージ

正常に関連付けされると、ZFSサーバーがプライベート・クラウド・アプライアンスのホームページに表示されます。


ZFSサーバー
