ファン・モジュールの交換
ファン・モジュールはサーバーの背面にあり、保守のためにサーバーの電源を切断する必要のない交換可能なコンポーネントです。
システムの背面を向くと、ファン・モジュール0 (FM0)は左側、ファン・モジュール1 (FM1)は中央、ファン・モジュール2 (FM2)は右側になります。
一度に1つのファン・モジュールのみを取り外して交換します。 交換手順を開始する前に、交換用のファン・モジュールを入手し、取り付けの準備ができていることを確認します。
注意:
「X10-2c GPU L40Sコンピュート・サーバー」内のファン・モジュールを取り外して交換する場合は、システムの十分な冷却を維持し、サーバーのシャットダウンを防ぐために、手順全体を25秒以内に完了する必要があります。
ファン・モジュールを取り外す
ファン・モジュールを保守するためにサーバーの電源を切断する必要はありません。
-
一度に1つのファン・モジュールのみを取り外して交換します。
システムの背面を向くと、ファン・モジュール0 (
FM0)は左側、ファン・モジュール1 (FM1)は中央、ファン・モジュール2 (FM2)は右側になります。 -
交換が必要なファン・モジュールを特定します。
ノート:
正確なコンポーネントの識別については、「図のバック・パネルのコンポーネントの内訳」を参照してください。
各ファン・モジュールには、システム・シャーシの背面にある1つのバイ・カラー・ステータス・インジケータ(LED)があります。 ファンが正常に動作している場合は、インジケータが緑色に点灯します。 ファンに障害がある場合は、インジケータがオレンジ色に点灯します。
または、サーバー内のすべての既知の障害を一覧表示するには、ILOM障害管理シェルからILOMサービス・プロセッサにログインし、
fmadm faultyコマンドを発行します。 詳細は、「Oracle Integrated Lights Out Manager (ILOM)のドキュメント」の「『Oracle ILOMシステム・モニタリングおよび診断用ユーザーズ・ガイド』」を参照してください。 -
ファン・モジュールの取り外しの準備をします。
「静電排出安全対策」を参照してください。
-
障害のあるファン・モジュールがあるサーバーの背面にアクセスします。
-

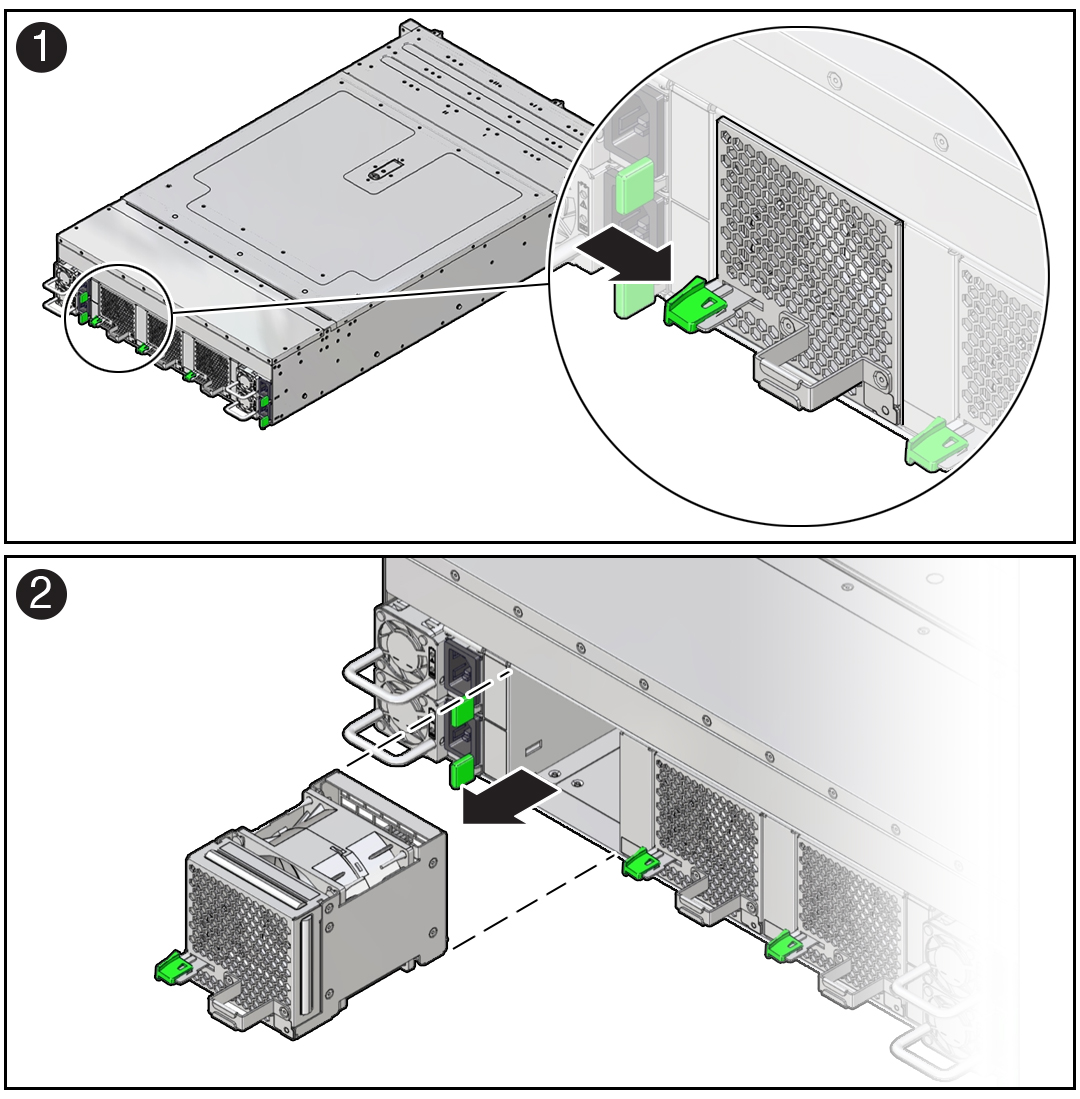

ファン・モジュールのハンドルをつかみ、サムを使用してリリース・ラッチをハンドルに向かって内側に押し込みます[1]。 次に、ファン・モジュールをシャーシからまっすぐ引き出します[2]。
ノート:
取り外しレバーが固定されたら(取り外し可能な位置まで右に動かなくなる)、レバーをモジュール・ハンドルの方向にスライドさせながら押し下げます。 これにより、レバーがファン・モジュール板金のスロットに固定されないようになります。
-
ファン・モジュールを静電気防止用マットの上に置きます。
ファン・モジュールを取り付ける
-
交換用のファン・モジュールをパッケージから取り出して、静電気防止用マットの上に置きます。
-

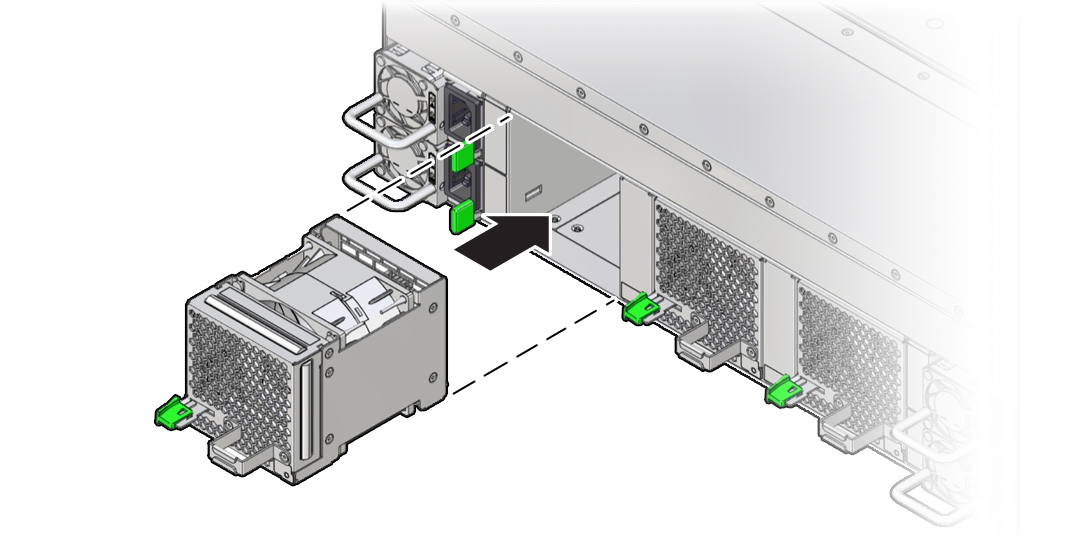

交換用のファン・モジュールをハンドルでつかみ、空のシャーシ・ファン・モジュール・スロットに合わせます。
ファン・モジュールは、正しい向きで取り付けられていることを確認するために、鍵がかけられています。
-
ファン・モジュールをシャーシ内にスライドさせ、ファン・モジュールを完全に固定するためにしっかりと圧力をかけます。
ファン・モジュールがラッチするとカチッと音がします。
ノート:
レバーが完全にラッチを閉じていない場合は、レバーを完全にラッチにするためにレバーを押しながら、レバーを少し手前に引き出します。 これにより、レバーがモジュール板金のスロットに固定されなくなります。
-
交換用のファン・モジュールのファン・モジュール・ステータス・インジケータ(LED)が緑色に点灯していることを確認します。
