電源装置の交換

電源装置はサーバーの背面にあり、保守のためにサーバーの電源を切断する必要のない交換可能なコンポーネントです。

サーバーの冗長電源装置は並行メンテナンスをサポートしているため、ほかの電源装置がオンラインで動作している場合は、サーバーをシャットダウンせずに電源装置を取り外して交換できます。

サーバーは、A271/A271A 1400W電源装置をサポートしています。電源ユニット(PSU)は、ACラインからシステムへの変換を提供し、200-240ボルトAC (VAC)の範囲を受け入れます。複数のPSUを持つシステムでは、PSU間で負荷が均等に分散されます。 PSUはホット・プラグ可能になるように設計されており、ほとんどの場合、完全に冗長な「N+N」電源を提供することで、システムの可用性を損なうことなく、PSUまたはACフィードが失われる可能性があります。

最大限の構成されたシステムでは、システムの最悪の消費電力が単一のPSUの容量を超える可能性があります。 PSUでは、オーバー・サブスクリプション・モードが提供されるため、単一のPSUの定格容量を超えるわずかな遠足でも、システムはフォルト・トレランスで動作できます。このオーバー・サブスクリプションのサポートは、PSUとマザーボード回路の間のハードウェア・シグナリングを使用して実現されます。これにより、PSUが失われた場合に、システムにプロセッサ(CPU)とメモリーの電力を強制的に抑制できます。その結果、電力の問題が解決されるまでシステムを(低パフォーマンス状態で)実行し続けることができるだけの電力節約になります。

電源装置に障害が発生し、交換可能な電源装置がない場合は、障害が発生した電源装置を設置したままにして、サーバーに適切な通気を確保します。

電源装置を取り外す

交換が必要な電源装置を特定します。

ノート:

正確なコンポーネントの識別については、「図のバック・パネルのコンポーネントの内訳」を参照してください。

電源装置のオレンジ色の障害保守要求LEDが点灯していることは、障害が検出されたことを示しています。

または、サーバー内のすべての既知の障害を一覧表示するには、ILOM障害管理シェルからILOMサービス・プロセッサにログインし、fmadm faultyコマンドを発行します。詳細は、「Oracle Integrated Lights Out Manager (ILOM)のドキュメント」の「『Oracle ILOMシステム・モニタリングおよび診断用ユーザーズ・ガイド』」を参照してください。
ファン・モジュールの取り外しの準備をします。

「静電排出安全対策」を参照してください。
電源装置が配置されているサーバーの背面にアクセスします。
障害のある電源装置から電源コードを取り外します。

ノート:

システムの電源投入時に、障害が発生した電源装置のファンがまだ回転している可能性があります。電源コードを外すと、ファンの回転が停止します。

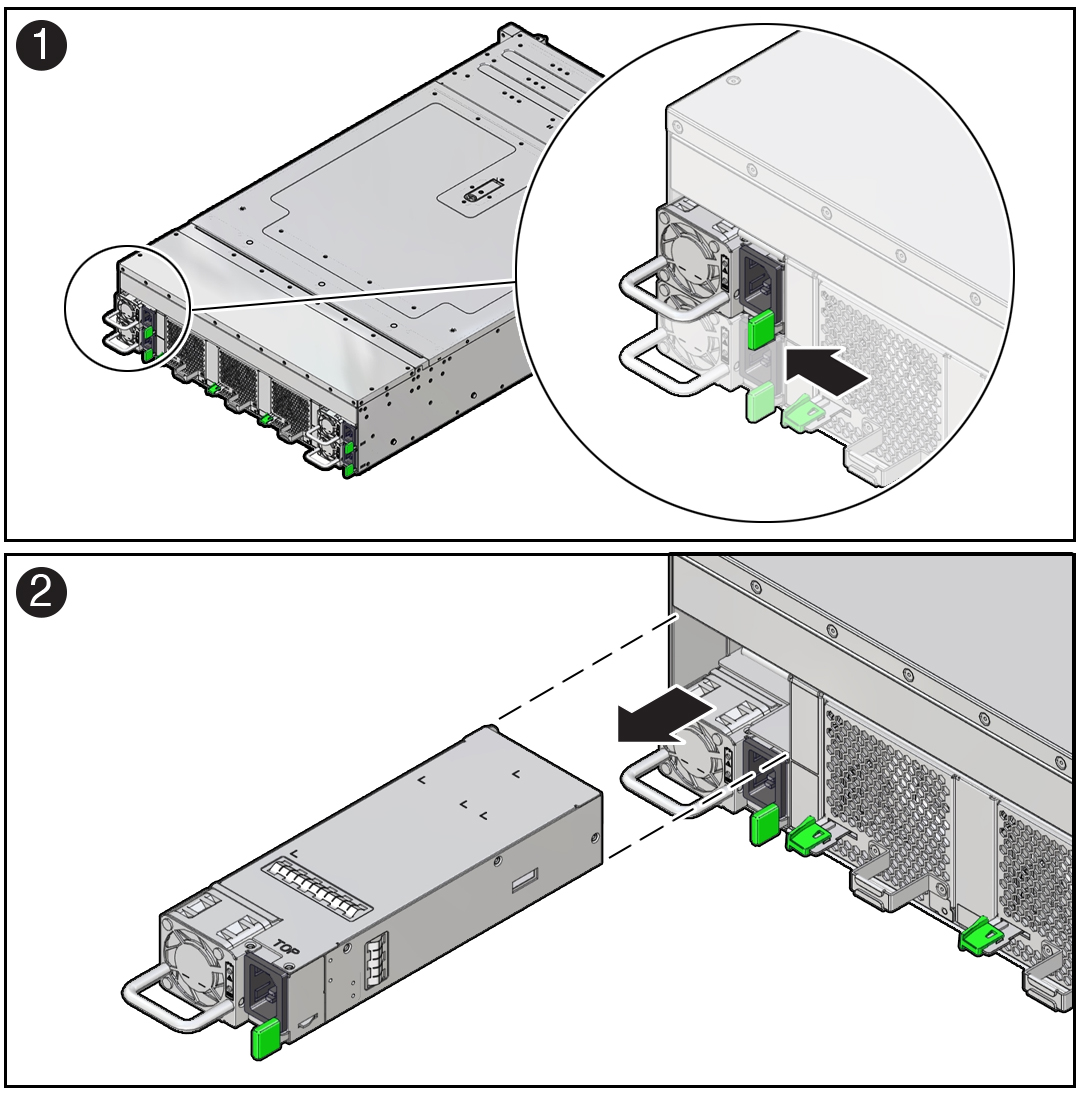

電源装置のハンドルをつかみ、サムを使用して緑色の電源装置のリリース・ラッチをハンドルに向かって内側に押し込みます[1]。次に、電源装置をシャーシから引き出します[2]。

注意:

電源装置を取り外すときは、別の電源装置と交換してください。そうしないと、通気が不適切なためにサーバーが過熱する可能性があります。
電源装置を静電気防止用マットの上に置きます。

電源装置を取り付ける

障害が発生した電源装置は、常に同じ電源装置モデルで交換してください。この製品では、A271とA271Aの両方の電源装置がサポートされており、システムで交換可能です。

交換用の電源装置をパッケージから取り外して、静電気防止用マットの上に置きます。
交換用の電源装置を空の電源装置スロットに合わせます。
電源装置をスロットに完全に固定されるまでスライドさせます。

電源装置が完全に固定されると、カチッと音がします。
電源コードを電源装置に再接続します。

警告:

正確なコンポーネントの識別については、「図のバック・パネルのコンポーネントの内訳」を参照してください。

電源装置を交換する場合は、PS 0およびPS 2の「ケーブル配線」に特に注意してください。これらは、システムの背面に向かって左側にあります。通気に干渉しないように、ケーブルを配線して「電源装置ファンから固定」する必要があります。わずかな障害により、過熱警告が発生します。
交換した電源装置のオレンジ色の障害保守要求LEDが点灯していないことを確認します。
