5 FRUの保守

システムおよび/またはサーバー・ノードの電源を切る必要があるOracle Database Applianceの現場交換可能ユニット(FRU)の保守作業を実行します。

FRUコンポーネントを点検するときは、サーバー・ノードおよび/またはシステムの電源を切って、AC電源コードを抜く必要があります。

ノート:

認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。

Oracle Database Appliance X8-2シリーズFRUの保守

Oracle Database Appliance X8シリーズ・システムでFRUサービス・タスクを実行する方法について説明します。

この項では、Oracle Database X8-2シリーズ・システムのサーバー電源を切る必要のある現場交換可能コンポーネントを保守する方法について説明します。 他のOracle Database Applianceモデルがある場合は、「FRUの保守」にリストされている適切なリンクを選択します。

認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。

ノート:

次の表のリンクのほとんどは、「外側」のOracle Database ApplianceライブラリからOracle Server X8-2Lドキュメント・ライブラリの手順に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X8-2S/X8-2M Oracle Database Appliance X8-2-HA

FRUリスト

FRUリスト

プロセッサ(FRU)の保守

プロセッサ(FRU)の保守

ディスク・バックプレーン(FRU)の保守

ディスク・バックプレーン(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

温度センサー(FRU)の保守

温度センサー(FRU)の保守

マザーボード(FRU)の保守

マザーボード(FRU)の保守

NVMeケーブル(FRU)の保守

この製品のサーバー・ノードにはNVMeデバイスがありません。

コンポーネントの障害管理

コンポーネントの障害管理

親トピック: FRUの保守

Oracle Database Appliance X7-2シリーズFRUの保守

Oracle Database Appliance X7シリーズ・システムでFRUサービス・タスクを実行する方法について説明します。

この項では、Oracle Database X7-2シリーズ・システムのサーバー電源を切る必要のある現場交換可能コンポーネントを保守する方法について説明します。 他のOracle Database Applianceモデルがある場合は、「FRUの保守」にリストされている適切なリンクを選択します。

認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。

ノート:

次の表のほとんどのリンクでは、Oracle Database Applianceライブラリの外部のOracle Server X7-2ドキュメント・ライブラリの指示に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X7-2S/X7-2M Oracle Database Appliance X7-2-HA

FRUリスト

FRUリスト

プロセッサ(FRU)の保守

プロセッサ(FRU)の保守

ディスク・バックプレーン(FRU)の保守

ディスク・バックプレーン(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

温度センサー(FRU)の保守

温度センサー(FRU)の保守

マザーボード(FRU)の保守

マザーボード(FRU)の保守

NVMeケーブル(FRU)の保守

この製品のサーバー・ノードにはNVMeデバイスがありません。

電源、FIM、ディスク・バックプレーン・データ、温度センサー・ケーブル(FRU)の保守

電源、FIM、ディスク・バックプレーン・データ、温度センサー・ケーブル(FRU)の保守

コンポーネントの障害管理

コンポーネントの障害管理

親トピック: FRUの保守

Oracle Database Appliance X6-2シリーズのFRUの保守

Oracle Database Appliance X6シリーズ・システムでFRUサービス・タスクを実行する方法について説明します。

この項では、Oracle Database X6-2シリーズ・システムのサーバー電源を切る必要のある現場交換可能コンポーネントを保守する方法について説明します。 他のOracle Database Applianceモデルがある場合は、「FRUの保守」にリストされている適切なリンクを選択します。

認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。

ノート:

次の表のほとんどのリンクでは、Oracle Database Applianceライブラリの「外」のOracle Server X6-2およびOracle Server X6-2L(Storage Server X6-2 Extreme Flashバージョンを含む)のドキュメント・ライブラリの指示に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X6-2S/X6-2M Oracle Database Appliance X6-2L Oracle Database Appliance X6-2-HA

FRUリスト

FRUリスト

FRUリスト

プロセッサ(FRU)の保守

プロセッサ(FRU)の保守

プロセッサ(FRU)の保守

内部ホスト・バス・アダプタ(HBA) (FRU)の保守

内部SASホスト・バス・アダプタ(HBA)(FRU)の保守

内部ホスト・バス・アダプタ(HBA) (FRU)の保守

ディスク・バックプレーン(FRU)の保守

フロント・ストレージ・ドライブ・バックプレーン(FRU)の保守

背面ストレージ・ドライブ・バックプレーン(FRU)の取り外し

リア・ストレージ・ドライブ・バックプレーン(FRU)の取り付け

この製品には、スロット3のPCIe HBAからリア・ストレージ・ドライブ・バックプレーンに直接接続する単一のSASケーブルがあります。 シャーシの中央の壁を通ることはありません。

ディスク・バックプレーン(FRU)の保守

DVDドライブ(FRU)の保守

この製品には、DVDドライブ用のスロットは含まれていません。

DVDドライブ(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

フロントLED/USBインジケータ・モジュール(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

マザーボード(FRU)の保守

マザーボード(FRU)の保守

マザーボード(FRU)の保守

SASケーブル(FRU)の保守

内部SAS HBAケーブルの交換

この製品には、スロット3のPCIe HBAからリア・ストレージ・ドライブ・バックプレーンに直接接続する単一のSASケーブルがあります。 シャーシの中央の壁を通ることはありません。

SASケーブル(FRU)の保守

NVMeケーブル(FRU)の保守

NVMeスイッチ・カードは、この製品のPCIeスロット2にあります。

NVMeケーブル(FRU)の保守

NVMeスイッチ・カードは、この製品のPCIeスロット2,5,6に搭載されています。

この製品にはNVMeデバイスはありません。

電源、FIM、ディスク・バックプレーン・データおよびDVDケーブル(FRU)の保守

この製品では、フロント・インジケータ・モジュールおよびディスク・バックプレーンのケーブルは、この表の前半に記載されているコンポーネントのFRU保守手順の一部として含まれています。

電源、FIM、ディスク・バックプレーン・データおよびDVDケーブル(FRU)の保守

コンポーネントの障害管理

コンポーネントの障害管理

コンポーネントの障害管理

親トピック: FRUの保守

内部SASホスト・バス・アダプタ(HBA)(FRU)の保守

Oracle Database Appliance X6-2LシステムでSAS HBAを保守するためのタスクを実行します。

この項では、Oracle Database Appliance X6-2Lシステムでの内部Oracle Storage 12 Gb/s SAS PCIe RAID HBAの保守について説明します。

親トピック: Oracle Database Appliance X6-2シリーズFRUの保守

内蔵SAS HBAカードの交換

Oracle Database Appliance X6-2LシステムでSAS HBAを交換する方法。

注意:

PCIeカードの取り外しまたは取り付けを行う前に、すべての電源がサーバーから取り外されていることを確認してください。 これらの手順を実行する前に、システムからすべての電源ケーブルを取り外す必要があります。

  1. サーバーの保守の準備をします。
    詳細については、「Oracle Database Appliance X6-2シリーズの保守の準備」を参照してください。
    1. サーバーの電源を切り、電源装置から電源コードを取り外します。
    2. サーバーを保守位置に引き出します。
    3. 静電気除去リスト・ストラップを着用します。
    4. サーバーのトップ・カバーを取り外します。
  2. シャーシからスーパーキャパシタを取り外します。

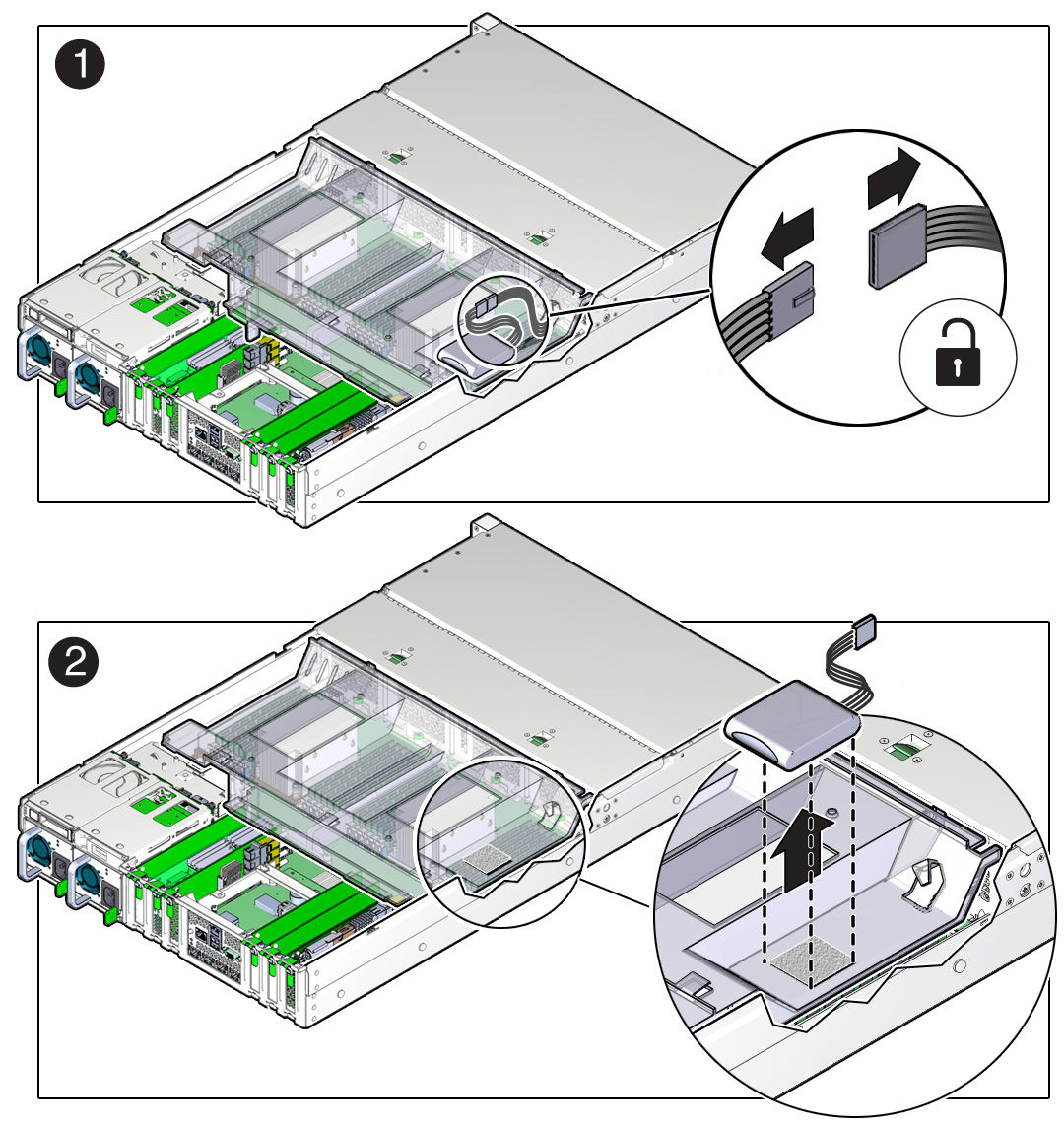

    1. ケーブル・コネクタの両端をつかみ、リリース・ラッチを押し込み、次の図に示すようにコネクタ[1]を取り外します。
      HBAスーパーキャパシタは、再閉鎖可能なファスナによってエア・バッフルに固定されているため、容易に取り外して交換することができます。
      g5961_capacitor_remove.jpgの説明は以下のとおりです
      「図g5961_capacitor_remove.jpgの説明」
    2. HBAスーパーキャパシタをエア・バッフルから分離するには、スーパーキャパシタの後ろに指を置き、前の図のように[2]持ち上げます。
  3. ケーブルとSAS HBAカードにアクセスできるように、エアー・バッフルを垂直に回します。

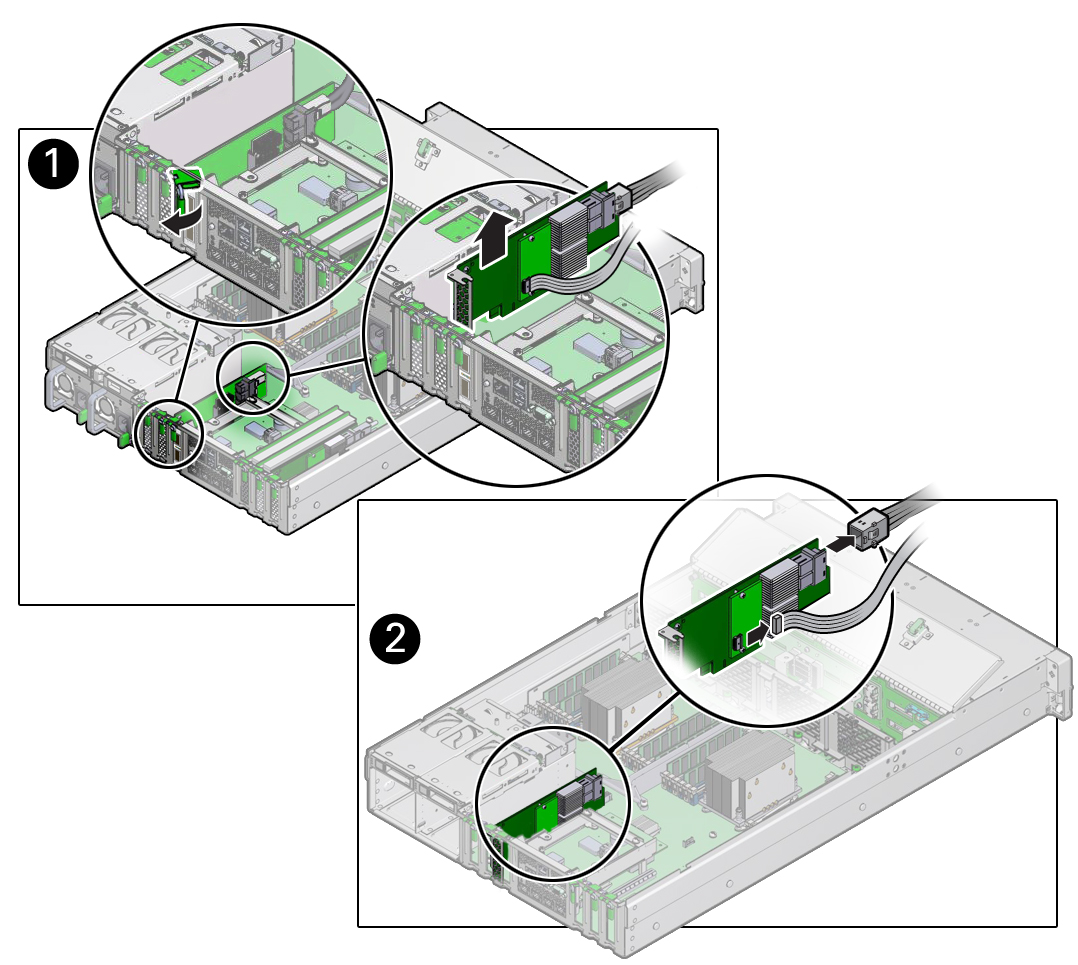

  4. PCIeカード・ロック機構を回転させ、PCIe HBAカードを持ち上げてマザーボード・コネクタ[1]から外します(図1を参照)。
  5. 前の図のように、ケーブルとSASケーブルをSAS HBAカード[2]から取り外します。
  6. シャーシからSAS HBAカードを取り外します。
  7. シャーシからケーブルを取り外します。
    ケーブルは、シャーシの左側に沿って配線されています(システムの前面を向いている場合)。
  8. 交換用のOracle Storage 12 Gb/s SAS PCIe RAID HBAカードおよびスーパーキャパシタを開梱し、静電気防止用マットの上に置きます。
  9. まだ取り付けられていない場合は、エアー・バッフルを直立位置に回して、スーパー・キャパシタ・ケーブルをシャーシの左側とエアー・バッフルのアクセス・ホールに取り付けます。
    ケーブルをシャーシの左側に取り付けます(システムの前面を向いている場合)。 ケーブル・コネクタをエア・バッフルの底にある穴に通して、スーパー・コンデンサを取り付けます。 閉じたときにエア・バッフルに干渉しないことを確認してください。

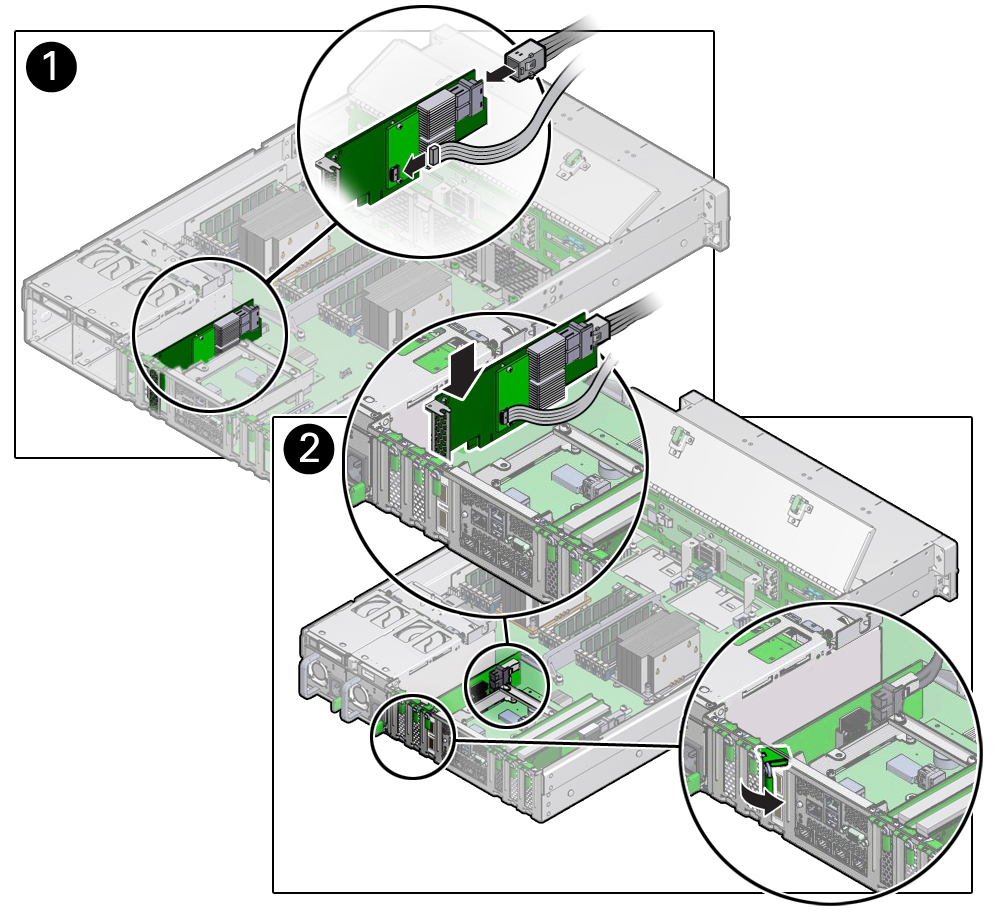

  10. 次の図に示すように、ケーブルをSAS HBAカードに接続し、取り外し手順[1]中に抜いたSASケーブルを再接続します。
  11. SAS HBAカードをPCIeスロット3に挿入し、PCIeロック機構を回転させてPCIe HBAカードを所定の位置に固定します(図2)。

    ノート:

    PCIeスロット3は、Oracle Storage 12 Gb/s SAS PCIe RAID HBAカードの予約済みスロットです。

  12. シャーシにスーパーキャパシタを取り付けます。
    1. エアー・バッフルを取り付けられた位置に下ろします。
    2. 次の図に示すように、スーパーキャパシタの再閉鎖可能な留め具をエア・バッフルの再閉鎖可能な留め具に合わせ、[1]を押します。
    3. 前の図のように、ケーブルをスーパーキャパシタ[2]に接続します。
  13. サーバーを稼働状態に戻します。
    1. サーバーのトップ・カバーを取り付けます。
    2. サーバーを通常のラック位置に戻します。
    3. 電源コードを電源に再接続し、サーバーの電源をオンにします。
  14. Oracle ILOMを使用して、サーバーPCIeカードの障害をクリアします。
    Oracle ILOM Webインタフェースまたはコマンド・ライン・インタフェース(CLI)を使用して、手動で障害をクリアすることができます。 Oracle ILOM webインタフェースまたはCLIを使用してサーバー障害をクリアする方法については、Oracle Integrated Lights Out Manager (ILOM)ドキュメント・ライブラリ(http://www.oracle.com/goto/ilom/docs)を参照してください。
内部SAS HBAケーブルの交換

Oracle Database Appliance X6-2LシステムでSAS HBAケーブルを交換する方法。

これらの手順では、Oracle Database Appliance X6-2Lシステムで出荷時取り付け済みOracle Storage 12 Gb/s SAS PCIe RAID HBAのSASケーブルの交換について説明します。

注意:

システムの電源がオフの場合でも、システムはケーブルに電力を供給します。 人的傷害やサーバーの損傷を防ぐため、ケーブルの保守を行う前に電源コードを取り外す必要があります。

  1. サーバーの保守の準備をします。
    詳細については、「Oracle Database Appliance X6-2シリーズの保守の準備」を参照してください。
    1. サーバーの電源を切り、電源装置から電源コードを取り外します。
    2. サーバーを保守位置に引き出します。
    3. 静電気除去リスト・ストラップを着用します。
    4. サーバーのトップ・カバーを取り外します。
  2. エアー・バッフルを直立した位置に回して、SASストレージ・ドライブ・ケーブルにアクセスできるようにします。

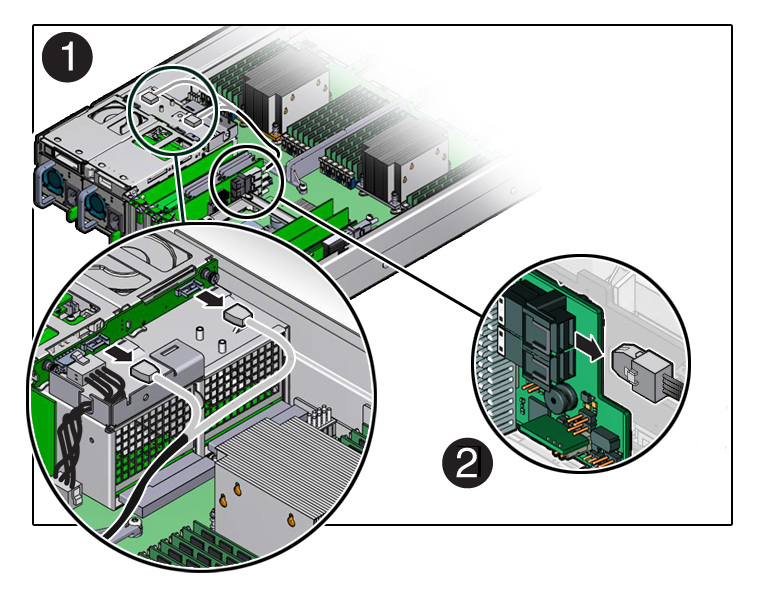

  3. 次の図に示すように、SASケーブルを背面ディスク・ドライブ・バックプレーン[1]およびカード[2]から取り外します。
  4. 次の図に示すように、交換用SASケーブルを背面ディスク・ドライブ・バックプレーン[1]とSASカード[2]に取り付けます。
  5. エアー・バッフルを取り付けられた位置に下ろします。
  6. サーバーを稼働状態に戻します。
    1. サーバーのトップ・カバーを取り付けます。
    2. サーバーを通常のラック位置に戻します。
    3. 電源コードを電源に再接続し、サーバーの電源をオンにします。

Oracle Database Appliance X3-2/X4-2/X5-2 FRUの保守

Oracle Database Appliance X3-2/X4-2/X5-2システムでFRUサービス・タスクを実行する方法について説明します。

この項では、Oracle Database X3-2/X4-2/X5-2システムのサーバー電源を切る必要のある現場交換可能コンポーネントを保守する方法について説明します。 他のOracle Database Applianceモデルがある場合は、「FRUの保守」にリストされている適切なリンクを選択します。

認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。

ノート:

次の表内のほとんどのリンクは、クリックすると、Oracle Database Applianceライブラリ外部のSun Server X3-2、Sun Server X4-2およびOracle Server X5-2ドキュメント・ライブラリにある手順に移動します。 Oracle Database Applianceライブラリに戻るには、ブラウザの「戻る」ボタンを使用してください。

Oracle Database Appliance X3-2 Oracle Database Appliance X4-2 Oracle Database Appliance X5-2

FRUの位置

FRUの位置

FRUリスト

プロセッサ(FRU)の保守

プロセッサ(FRU)の保守

プロセッサ(FRU)の保守

ディスク・バックプレーン(FRU)の保守

ディスク・バックプレーン(FRU)の保守

ディスク・バックプレーン(FRU)の保守

このシステム用のオプションのDVDドライブはCRUとみなされます。 「Oracle Database Appliance X3-2/X4-2/X5-2 CRUの保守」を参照してください。

このシステム用のオプションのDVDドライブはCRUとみなされます。 「Oracle Database Appliance X3-2/X4-2/X5-2 CRUの保守」を参照してください。

DVDドライブ(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

前面インジケータ・モジュール(FRU)の保守

マザーボード(FRU)の保守

マザーボード(FRU)の保守

マザーボード(FRU)の保守

SASケーブル(FRU)の保守

SASケーブル(FRU)の保守

SASケーブル(FRU)の保守

コンポーネントの障害管理

コンポーネントの障害管理

コンポーネントの障害管理

親トピック: FRUの保守

Oracle Database Applianceでのシステム・フォルトの管理

Oracle Database Applianceの保守時にシステム障害を管理する方法。

この項では、Oracle Database Appliance X3-2/X4-2/X5-2およびOracle Database Appliance X6-2/X7-2/X8-2シリーズ・システムを保守する際のシステム障害の管理方法について説明します。 Oracle Database Applianceバージョン1がある場合は、「Oracle Database Applianceバージョン1 FRUの保守」に進みます。

  • コンポーネント障害管理
    Oracle Database Appliance X3-2/X4-2/ X5-2, X6-2, X7-2, X8-2シリーズ・システムでコンポーネント障害管理を実行します。

親トピック: FRUの保守

コンポーネントの障害管理

Oracle Database Appliance X3-2/X4-2/ X5-2, X6-2, X7-2, X8-2シリーズ・システムでコンポーネント障害管理を実行します。

通常、障害が発生したコンポーネントを交換し、サーバーが稼働状態に戻ると、Oracle ILOMのコンポーネントの障害状態は自動的に消去され、コンポーネントの保守要求インジケータはオフになります。 これは、コンポーネント・ファームウェアにFRUシリアル番号が埋め込まれたすべてのコンポーネントのデフォルトの動作です。

FRUシリアル番号が埋め込まれていない、またはコンポーネントが修理されサーバーが稼働状態に戻った後も障害状態が自動的に消去されない交換済のコンポーネントでは、Oracle ILOMコマンドライン・インタフェースを使用して障害状態を手動で消去できます。 次の構文を使用します。

set /path_to_target clear_fault_action=true

path_to_targetは、障害が発生したコンポーネント(DIMMなど)へのパスです。

また、障害管理シェルを使用することもできます。 障害管理シェルの使用は、Oracle Service用に予約されています。 コンポーネントの障害管理の詳細は、次を参照してください。

親トピック: Oracle Database Applianceでのシステム・フォルトの管理

Oracle Database Applianceバージョン1 FRUの保守

このセクションでは、Oracle Database Applianceバージョン1システムでFRUサービス・タスクを実行する方法について説明します。

この項では、Oracle Databaseバージョン1システムのサーバー電源を切る必要のある現場交換可能コンポーネントを保守する方法について説明します。 他のOracle Database Applianceモデルがある場合は、「FRUの保守」にリストされている適切なリンクを選択します。

ノート:

認定されたOracleサービス技術者のみがFRUコンポーネントにサービスを提供できます。

このセクションには、次のOracle Database Applianceバージョン1 FRUをサービスする方法に関する情報が含まれています:

親トピック: FRUの保守
