9 結合
Oracle Databaseでは、行セットの結合のためにいくつかの最適化を提供しています。
結合について
結合によって、表やビューなどの2つの行ソースの出力が結合され、1つの行ソースが返されます。返される行ソースはデータ・セットです。
結合の特徴は、SQL文のWHERE (非ANSI)句内またはFROM ... JOIN (ANSI)句内に複数の表が並んでいる点です。FROM句に複数の表が指定されている場合は、必ず結合が実行されます。
結合条件によって、式を使用して2つの行ソースが比較されます。結合条件で、表間の関係が定義されます。文に結合条件が指定されていない場合は、デカルト結合が実行され、一方の表のすべての行が他方の表のすべての行と照合されます。
関連項目:
-
Oracle SQLにおける結合の簡潔な説明は、『Oracle Database SQL言語リファレンス』を参照してください。
結合ツリー
通常、結合ツリーは上下逆のツリー構造で表されます。
次の図に示されているように、table1は左表で、table2は右表です。オプティマイザによって、結合は左から右に処理されます。たとえば、この図がネステッド・ループ結合を示しているならば、table1が外部ループでtable2が内部ループです。
結合の入力は、以前の結合の結果セットの場合もあります。結合ツリーの各内部ノードの右の子が表の場合、次の例に示すように、ツリーは左側の深い結合ツリーとなります。ほとんどの結合ツリーは、左側の深い結合です。
結合ツリーの各内部ノードの左の子が表の場合、次の図に示すように、ツリーは右側の深い結合ツリーと呼ばれます。
結合ツリーの内部ノードの左側または右側の子が結合ノードになる可能性がある場合、ツリーはBushy結合ツリーと呼ばれます。次の例で、table4は結合ノードの右側の子、table1は結合ノードの左側の子で、table2は結合ノードの左側の子です。
さらにもう1つのバリエーションでは、結合の両側の入力が以前の結合の結果になります。
オプティマイザによる結合文の実行方法
データベースでは、行ソースのペアが結合されます。FROM句に複数の表が指定されている場合は、各ペアにとってどの結合操作が最も効率的かが、オプティマイザによって決定されます。
オプティマイザは、次の表に示す相関的な決定を下す必要があります。
表9-1 結合操作
| 操作 | 説明 | さらに学習するには |
|---|---|---|
|
アクセス・パス |
単純な文では、オプティマイザは、結合文の各表からデータを取り出すアクセス・パスを選択する必要があります。たとえば、オプティマイザが全表スキャンと索引スキャンのどちらかを選択する場合があります。 |
|
|
結合方法 |
行ソースの各ペアを結合するためには、いかに結合するかが決定される必要があります。いかに、とは結合方法のことです。有効な結合方法には、ネステッド・ループ結合、ソート/マージ結合およびハッシュ結合があります。デカルト結合には前述の結合方法のいずれかが必要です。それぞれの結合方法は、特定の状況において他の結合方法より優れています。 |
|
|
結合タイプ |
結合条件によって結合タイプが決定されます。たとえば、内部結合では結合条件に一致した行のみが取得されます。外部結合では結合条件に一致しない行も取得されます。 |
「結合タイプ」 |
|
結合順序 |
Oracle Databaseでは、3つ以上の表を結合する文を実行する場合、2つの表を結合し、その結果作成された行ソースを次の表に結合します。このプロセスは、すべての表が結合されて結果が生成されるまで続きます。たとえば、2つの表が結合され、その結果が3つ目の表に結合され、その結果が4つ目の表に結合され、これが繰り返されます。 |
N/A |
オプティマイザによる結合の実行計画の選択方法
結合順序および結合方法を決定する際、オプティマイザの目標は、SQL文の実行全体で行われる作業が少なくなるように、早期に行数を減らすことです。
オプティマイザは、適用可能な結合順序、結合方法および使用可能なアクセス・パスに従って実行計画のセットを生成します。次に、オプティマイザは各計画のコストを見積り、コストが最も小さいものを選択します。オプティマイザによって実行計画が選択される場合、次の要素が考慮されます。
-
2つ以上の表を結合した結果が、最大1行の行ソースになるかどうかが最初に判断されます。
オプティマイザは、このような状況を表の
UNIQUE制約およびPRIMARY KEY制約に基づいて認識します。このような状況が存在する場合、オプティマイザはこれらの表を結合順序の最初に並べます。その後で、残りの表の結合を最適化します。 -
外部結合条件を持つ結合文では、外部結合演算子のある表の結合順序は、通常、条件内のその他の表の後になります。
一般には、このガイドラインに違反する結合順序が考慮されることはありませんが、特定の状況では、この順序付け条件がオーバーライドされます。同様に、副問合せがアンチ結合またはセミ結合に変換されたときは、その副問合せからの表は、それらが接続または相互に関連付けされた外部問合せブロック内の表の後に置きます。ただし、ある環境では、ハッシュ・アンチ結合およびセミ結合はこの順序条件を上書きできます。
オプティマイザは、推定のI/OおよびCPUを計算することによって、問合せ計画のコストを見積ります。これらのI/Oには、付随する固有のコストがあり、単一ブロックI/OのコストとマルチブロックI/Oのコストは違います。また、異なる関数と式には、それぞれに付随するCPUコストがあります。これらのメトリックが使用されて、問合せ計画の合計コストが決定されます。これらのメトリックは、多くの初期化パラメータやセッション設定(DB_FILE_MULTI_BLOCK_READ_COUNT設定やシステム統計など)からコンパイル時に影響を受ける可能性があります。
たとえば、オプティマイザによるコストの推定は次のように行われます。
-
ネステッド・ループ結合のコストは、外部表で選択されている各行およびその行に対する内部表の一致行をメモリーに読み取るコストによって決まります。オプティマイザは、データ・ディクショナリ内の統計を使用してこれらのコストを見積ります。
-
ソート/マージ結合のコストは、主に、すべてのソースをメモリーに読み取ってソートするコストによって決まります。
-
ハッシュ結合のコストは、主に、結合への入力側の1つ上にハッシュ表を作成するコストと、それを調べるために結合のもう一方の側からの行を使用するコストによって決まります。
例9-1 結合順序および結合方法のコストの見積り
概念上、オプティマイザは、結合順序および結合方法と、それぞれに関連するコストのマトリックスを構成します。たとえば、オプティマイザは、表date_dimとlineorderを問合せで結合するための最良の方法を決定する必要があります。次の表は、方法および順序の可能なバリエーションと、それぞれのコストを示しています。この例では、date_dim、lineorderの順序のネステッド・ループ結合は、最もコストが低くなります。
Table 9-2 表date_dimおよびlineorderの結合のコストの例
| 結合方法 | date_dim、lineorderのコスト | lineorder、date_dimのコスト |
|---|---|---|
| ネステッド・ループ | 39,480 | 6,187,540 |
| ハッシュ結合 | 187,528 | 194,909 |
| ソート/マージ | 217,129 | 217,129 |
関連項目:
-
オプティマイザ・ヒントの詳細は、「オプティマイザへの影響」を参照してください。
-
DB_FILE_MULTIBLOCK_READ_COUNTについて学習するには、Oracle Databaseリファレンスを参照してください
結合方法
結合方法は、2つの行ソースを結合するメカニズムです。

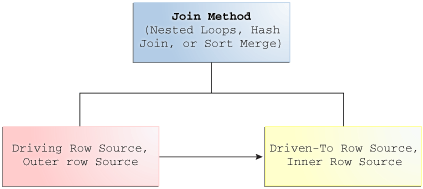

統計に従って、推定コストの最も低い方法がオプティマイザによって選択されます。図9-5に示すように、各結合方法には2つの子があります: 駆動(外部とも呼ばれる)行ソースおよび被駆動(内部とも呼ばれる)行ソースです。
ネステッド・ループ結合
ネステッド・ループは、外部データ・セットを内部データ・セットに結合します。
単一表述語に一致する外部データ・セットの各行に対して、結合述語を満たす内部データ・セットのすべての行が取得されます。索引が使用可能な場合は、索引を使用して行IDで内部データ・セットにアクセス可能です。
オプティマイザがネステッド・ループ結合を考慮する場合
ネステッド・ループ結合は、データの小さなサブセットが結合されるか、オプティマイザ・モードがFIRST_ROWSに設定されて大きなデータ・セットが結合されるか、結合条件が内部表にアクセスする効率的な方法である場合に便利です。
ノート:
オプティマイザの判断要因は、元になる表のサイズではなく、結合から予想される行数です。たとえば、それぞれが10億行を持つ2つの表を結合する問合せにおいても、フィルタのために、オプティマイザで予想されているデータ・セット数は各表で5行の場合があります。
一般に、ネステッド・ループ結合は、結合条件の索引を持つ小さな表で最適に動作します。主キー値による等価検索(たとえば、WHERE employee_id=101など)と同様に、行ソースに1行しかない場合、この結合は単純な検索です。オプティマイザでは、常に最小の行ソースを駆動表として、その処理が最初に試みられます。
オプティマイザでネステッド・ループの使用が決定されるには、様々な要素が関係します。たとえば、1つのバッチで外部行ソースから複数行が読み取られるとします。オプティマイザで、内部行ソースに対してネステッド・ループ結合が選択されるかハッシュ結合が選択されるかは、取得される行数に基づいて決定される可能性があります。たとえば、問合せでdepartmentsを駆動表employeesに結合し、述語にemployees.last_nameの値を指定する場合、last_nameの索引から、内部しきい値を超えたかどうかを判断するのに十分なエントリが読み取られることがあります。しきい値を超えていない場合は、departmentsに対してネステッド・ループ結合が選択され、しきい値を超えている場合は、ハッシュ結合が実行されます(つまり、employeesの残りが読み取られてメモリーにハッシュされてからdepartmentsに結合されます)。
内部ループのアクセス・パスが外部ループに依存していない場合は、結果はデカルト積になる可能性があり、外部ループの反復ごとに、内部ループで同じ行セットが生成されます。この問題を回避するには、2つの独立した行ソースの結合には、他の結合方法を使用することをお薦めします。
ネステッド・ループ結合の仕組み
概念上、ネステッド・ループは、ネストされた2つのforループと同等です。
たとえば、問合せでemployeesとdepartmentsが結合される場合、擬似コードでネステッド・ループを表すと次のようになります。
FOR erow IN (select * from employees where X=Y) LOOP
FOR drow IN (select * from departments where erow is matched) LOOP
output values from erow and drow
END LOOP
END LOOP
内部ループは、外部ループの各行ごとに実行されます。employees表が外部データ・セットと呼ばれるのは、それが外側のforループであるためです。外部表は、駆動表と呼ばれることもあります。departments表が内部データ・セットと呼ばれるのは、それが内側のforループであるためです。
ネステッド・ループ結合には、次の基本ステップが含まれます。
-
オプティマイザによって駆動行ソースが決定され、これが外部ループに指定されます。
外部ループによって、結合条件を駆動するための行のセットが生成されます。行ソースは、索引スキャン、全表スキャン、または行を生成するその他の操作を使用してアクセスされる表の可能性があります。
内部ループの反復の数は、外部ループで取得された行の数に依存します。たとえば、外部表から10行が取得された場合、データベースは内部表で10回の検索を実行する必要があります。外部表から10,000,000行が取得された場合、データベースは内部表で10,000,000回の検索を実行する必要があります。
-
オプティマイザによって、他方の行ソースが内部ループに指定されます。
次のように、外部ループは実行計画の内部ループの前に表示されます。
NESTED LOOPS outer_loop inner_loop -
クライアントからのフェッチ・リクエストごとの基本的なプロセスは次のとおりです。
-
外部行ソースから行がフェッチされます。
-
内部行ソースがプローブされ、述語基準に一致する行が検索されます。
-
フェッチ・リクエストによってすべての行が取得されるまで、このステップが繰り返されます。
より効率的なバッファ・アクセス・パターンを取得するために、行IDがソートされる場合もあります。
-
ネステッド・ループのネスト
ネステッド・ループの外部ループ自体を、別のネステッド・ループから生成される行ソースにすることが可能です。
2つ以上の外部ループをネストして、必要なだけ表を結合できます。各ループはデータ・アクセス方法です。次のテンプレートで、3つのネステッド・ループが反復処理される方法を示します。
SELECT STATEMENT
NESTED LOOPS 3
NESTED LOOPS 2 - Row source becomes OUTER LOOP 3.1
NESTED LOOPS 1 - Row source becomes OUTER LOOP 2.1
OUTER LOOP 1.1
INNER LOOP 1.2
INNER LOOP 2.2
INNER LOOP 3.2
次の順序でループが行われます。
-
NESTED LOOPS 1が反復されます。NESTED LOOPS 1 OUTER LOOP 1.1 INNER LOOP 1.2NESTED LOOP 1の出力は行ソースです。 -
NESTED LOOPS 1で生成された行ソースを外部ループに使用して、NESTED LOOPS 2が反復されます。NESTED LOOPS 2 OUTER LOOP 2.1 - Row source generated by NESTED LOOPS 1 INNER LOOP 2.2NESTED LOOP 2の出力は別の行ソースです。 -
NESTED LOOPS 2で生成された行ソースを外部ループに使用して、NESTED LOOPS 3が反復されます。NESTED LOOPS 3 OUTER LOOP 3.1 - Row source generated by NESTED LOOPS 2 INNER LOOP 3.2
例9-2 ネステッド・ループ結合のネスト
次のようにemployees表とdepartments表を結合するとします。
SELECT /*+ ORDERED USE_NL(d) */ e.last_name, e.first_name, d.department_name
FROM employees e, departments d
WHERE e.department_id=d.department_id
AND e.last_name like 'A%';
計画からは、オプティマイザによって2つのネステッド・ループ(ステップ1およびステップ2)が、データへのアクセスに選択されることがわかります。
SQL_ID ahuavfcv4tnz4, child number 0
-------------------------------------
SELECT /*+ ORDERED USE_NL(d) */ e.last_name, d.department_name FROM
employees e, departments d WHERE e.department_id=d.department_id AND
e.last_name like 'A%'
Plan hash value: 1667998133
----------------------------------------------------------------------------------
|Id| Operation |Name |Rows|Bytes|Cost(%CPU)|Time|
----------------------------------------------------------------------------------
| 0| SELECT STATEMENT | | | |5 (100)| |
| 1| NESTED LOOPS | | | | | |
| 2| NESTED LOOPS | | 3|102|5 (0)|00:00:01|
| 3| TABLE ACCESS BY INDEX ROWID BATCHED| EMPLOYEES | 3| 54|2 (0)|00:00:01|
|*4| INDEX RANGE SCAN | EMP_NAME_IX | 3| |1 (0)|00:00:01|
|*5| INDEX UNIQUE SCAN | DEPT_ID_PK | 1| |0 (0)| |
| 6| TABLE ACCESS BY INDEX ROWID | DEPARTMENTS | 1| 16|1 (0)|00:00:01|
----------------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
4 - access("E"."LAST_NAME" LIKE 'A%')
filter("E"."LAST_NAME" LIKE 'A%')
5 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
この例では、基本的なプロセスは次のとおりです。
-
内部ネステッド・ループの反復処理(ステップ2)が、次のように開始されます。
-
Aで始まるすべての姓の行IDが、emp_name_ixで検索されます(ステップ4)。たとえば:
Abel,employees_rowid Ande,employees_rowid Atkinson,employees_rowid Austin,employees_rowid -
前のステップで検索された行IDを使用して、
employees表から行バッチが取得されます(ステップ3)。たとえば:Abel,Ellen,80 Abel,John,50これらの行が、最も内部のネステッド・ループの外部行ソースになります。
バッチ・ステップは、通常、適応実行計画に含まれます。ネステッド・ループがハッシュ結合より適しているかどうかを判断するには、行ソースから多くの行が返されるかどうかを判断する必要があります。返される行が多すぎる場合は、オプティマイザによって別の結合方法に切り替えられます。
-
外部行ソースの各行について、一致する部門IDの
departmentsにおける行IDを取得するためにdept_id_pk索引がスキャンされ(ステップ5)、それがemployees行に結合されます。たとえば:Abel,Ellen,80,departments_rowid Ande,Sundar,80,departments_rowid Atkinson,Mozhe,50,departments_rowid Austin,David,60,departments_rowidこれらの行が、外部ネステッド・ループの外部行ソースになります(ステップ1)。
-
-
外部ネステッド・ループは、次のように反復処理されます。
-
外部行ソースの最初の行が読み取られます。
たとえば:
Abel,Ellen,80,departments_rowid -
departments行IDが使用されてdepartmentsから該当する行が取得され(ステップ6)、その結果が結合されてリクエストされた値が取得されます(ステップ1)。たとえば:
Abel,Ellen,80,Sales -
外部行ソースから次の行が読み取られ、
departments行IDが使用されてdepartmentsから該当する行が取得され(ステップ6)、すべての行が取得されるまでこのループが反復されます。結果セットは次の形式になります。
Abel,Ellen,80,Sales Ande,Sundar,80,Sales Atkinson,Mozhe,50,Shipping Austin,David,60,IT
-
ネステッド・ループ結合の現在の実装
Oracle Database 11gでは、新しいネステッド・ループ結合の実装が導入され、物理I/Oの全体の待機時間が短縮されました。
バッファ・キャッシュに索引または表ブロックが存在せず、結合の処理に必要な場合、物理I/Oが必要となります。一度に1つのリクエストではなく、ベクターI/O(配列)を使用して複数の物理I/Oリクエストをまとめて処理できます。データベースは行IDの配列をオペレーティング・システムに送信し、読取りを実行します。
新規の実装の一環として、NESTED LOOPS結合の2つの行ソースが実行計画に表示されます(以前のリリースでは1行のみが表示されていました)。この場合、Oracle Databaseでは結合の外部側の表の値と内部側の索引とを結合するためにNESTED LOOPS結合の1つの行ソースを割り当てます。もう1つの行ソースは、最初の結合の結果を結合するために割り当てられます。これにより、索引に格納されている行IDが含まれ、結合の内部側に表が存在します。
「ネステッド・ループ結合の従来の実装」の問合せについて考えます。現在の実装では、この問合せの実行計画は次のようになります。
-------------------------------------------------------------------------------------
| Id | Operation | Name |Rows|Bytes|Cost%CPU| Time |
-------------------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | 19 | 722 | 3 (0)|00:00:01|
| 1 | NESTED LOOPS | | | | | |
| 2 | NESTED LOOPS | | 19 | 722 | 3 (0)|00:00:01|
|* 3 | TABLE ACCESS FULL | DEPARTMENTS | 2 | 32 | 2 (0)|00:00:01|
|* 4 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX | 10 | | 0 (0)|00:00:01|
| 5 | TABLE ACCESS BY INDEX ROWID| EMPLOYEES | 10 | 220 | 1 (0)|00:00:01|
-------------------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - filter("D"."DEPARTMENT_NAME"='Marketing' OR "D"."DEPARTMENT_NAME"='Sales')
4 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
この場合は、hr.departments表の行が内部ネステッド・ループ(ステップ2)の外部行ソース(ステップ3)を形成します。索引emp_department_ixは、内部ネステッド・ループの内部行ソース(ステップ4)です。内部ネステッド・ループの結果が、外部ネステッド・ループ(Row 1)の外部行ソース(Row 2)を形成します。hr.employees表は、外部ネステッド・ループの外部行ソース(Row 5)です。
フェッチ・リクエストごとの基本的なプロセスは次のとおりです。
-
フェッチでリクエストされた行を取得するために、内部ネステッド・ループが反復処理されます(ステップ2)。
-
departmentsの最初の行が読み取られ、MarketingまたはSalesという部門の部門IDが取得されます(ステップ3)。たとえば:Marketing,20この行セットは、外部ループです。データはPGAにキャッシュされます。
-
emp_department_ix(employees表の索引)のスキャンによって、この部門IDに該当するemployees行IDが検索され(ステップ4)、その結果が結合されます(ステップ2)。結果セットは次の形式になります。
Marketing,20,employees_rowid Marketing,20,employees_rowid Marketing,20,employees_rowid -
departmentsの次の行が読み取られ、emp_department_ixのスキャンによって、この部門IDに該当するemployees行IDが検索され(手順4)、クライアント・リクエストが満たされるまでこのループが反復されます。この例では、
departmentsで述語フィルタに一致するのは2行のみのため、外部ループは2回のみ反復されます。概念上、結果セットは次の形式をとります。Marketing,20,employees_rowid Marketing,20,employees_rowid Marketing,20,employees_rowid . . . Sales,80,employees_rowid Sales,80,employees_rowid Sales,80,employees_rowid . . .これらの行が、外部ネステッド・ループの外部行ソースになります(ステップ1)。この行セットはPGAにキャッシュされます。
-
-
前のステップで取得された行IDは、キャッシュでより効率的にアクセスできるように整理されます。
-
外部ネステッド・ループの反復処理が、次のように開始されます。
-
前のステップで取得された行セットの最初の行が、次の例のように取得されます。
Marketing,20,employees_rowid -
リクエストされた値を取得するために、行IDを使用して
employeesの行が、次の例のように取得されます(ステップ1)。Michael,Hartstein,13000,Marketing -
行セットから次の行が取得され、行IDを使用して
employeesで一致する行がプローブされ、すべての行が取得されるまでこのループが反復されます。結果セットは次の形式になります。
Michael,Hartstein,13000,Marketing Pat,Fay,6000,Marketing John,Russell,14000,Sales Karen,Partners,13500,Sales Alberto,Errazuriz,12000,Sales . . .
-
場合によっては、2番目の結合の行ソースが割り当てられないことがあります。この場合、実行計画はOracle Database 11gより前と同様に表示されます。次にこのような状況について説明します。
-
結合の内部側で必要なすべての列が索引に存在するため、表にアクセスする必要がない。この場合、Oracle Databaseでは結合の1つの行ソースのみが割り当てられます。
-
返される行の順序は、Oracle Database 12cより前のリリースで返される順序とは異なる場合があります。したがって、Oracle Databaseで行の特定の順序を予約しようとする場合(たとえば
ORDER BYソートを行う必要がない場合など)、Oracle Databaseではネステッド・ループ結合の従来の実装が使用されます。 -
OPTIMIZER_FEATURES_ENABLE初期化パラメータが、Oracle Database 11gより前のリリースに設定されている。この場合、Oracle Databaseではネステッド・ループ結合の従来の実装が使用されます。
ネステッド・ループ結合の従来の実装
現在のリリースでは、ネステッド・ループの新しい実装と従来の実装のいずれも使用可能です。
従来の実装の例として、次にhr.employees表とhr.departments表の結合を検討してみます。
SELECT e.first_name, e.last_name, e.salary, d.department_name
FROM hr.employees e, hr.departments d
WHERE d.department_name IN ('Marketing', 'Sales')
AND e.department_id = d.department_id;
Oracle Database 11gより前のリリースでは、この問合せの実行計画は次のようになります。
-------------------------------------------------------------------------------------------
| Id | Operation | Name | Rows | Bytes |Cost (%CPU)|Time |
-------------------------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | 19 | 722 | 3 (0)| 00:00:01 |
| 1 | TABLE ACCESS BY INDEX ROWID| EMPLOYEES | 10 | 220 | 1 (0)| 00:00:01 |
| 2 | NESTED LOOPS | | 19 | 722 | 3 (0)| 00:00:01 |
|* 3 | TABLE ACCESS FULL | DEPARTMENTS | 2 | 32 | 2 (0)| 00:00:01 |
|* 4 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX | 10 | | 0 (0)| 00:00:01 |
-------------------------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - filter("D"."DEPARTMENT_NAME"='Marketing' OR "D"."DEPARTMENT_NAME"='Sales')
4 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
フェッチ・リクエストごとの基本的なプロセスは次のとおりです。
-
フェッチでリクエストされた行を取得するために、ループが反復処理されます。
-
departmentsの最初の行が読み取られ、MarketingまたはSalesという部門の部門IDが取得されます(ステップ3)。たとえば:Marketing,20
この行セットは、外部ループです。行はPGAにキャッシュされます。
-
emp_department_ix(employees.department_id列の索引)のスキャンによって、この部門IDに該当するemployees行IDが検索され(ステップ4)、その結果が結合されます(ステップ2)。概念上、結果セットは次の形式をとります。
Marketing,20,employees_rowid Marketing,20,employees_rowid Marketing,20,employees_rowid -
departmentsの次の行が読み取られ、emp_department_ixのスキャンによって、この部門IDに該当するemployees行IDが検索され(手順4)、クライアント・リクエストが満たされるまでこのループが反復されます。この例では、
departmentsで述語フィルタに一致するのは2行のみのため、外部ループは2回のみ反復されます。概念上、結果セットは次の形式をとります。Marketing,20,employees_rowid Marketing,20,employees_rowid Marketing,20,employees_rowid . . . Sales,80,employees_rowid Sales,80,employees_rowid Sales,80,employees_rowid . . .
-
-
状況に応じ、前のステップで取得されたキャッシングされた行IDは、より効率的にアクセスできるように整理されます。
-
ネステッド・ループで生成された結果セットの各
employees行IDについて、リクエストされた値を取得するためにemployeesから行が取得されます(ステップ1)。このように、基本的なプロセスでは、行IDが読み取られて一致する
employees行が取得され、次の行IDが読み取られて一致するemployees行が取得され、これが繰り返されます。概念上、結果セットは次の形式をとります。Michael,Hartstein,13000,Marketing Pat,Fay,6000,Marketing John,Russell,14000,Sales Karen,Partners,13500,Sales Alberto,Errazuriz,12000,Sales . . .
ネステッド・ループの制御
指定された表を内部表として使用して、指定された各表をネステッド・ループ結合で別の行ソースに結合するようオプティマイザに指示するために、USE_NLヒントを追加できます。
関連するヒントUSE_NL_WITH_INDEX(表索引)ヒントによって、指定された表を内部表に使用して、ネステッド・ループループ結合で別の行のソースに結合するよう、オプティマイザに指示されます。索引はオプションです。索引を指定しない場合、ネステッド・ループ結合では、結合述語を1つ以上含む索引が索引キーとして使用されます。
例9-3 ネステッド・ループのヒント
次の問合せにおいて、オプティマイザでハッシュ結合が選択されたとします。
SELECT e.last_name, d.department_name
FROM employees e, departments d
WHERE e.department_id=d.department_id;
計画は次のようになります。
---------------------------------------------------------------------------
|Id | Operation | Name | Rows| Bytes |Cost(%CPU)| Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 5 (100)| |
|*1 | HASH JOIN | | 106 | 2862 | 5 (20)| 00:00:01 |
| 2 | TABLE ACCESS FULL| DEPARTMENTS | 27 | 432 | 2 (0)| 00:00:01 |
| 3 | TABLE ACCESS FULL| EMPLOYEES | 107 | 1177 | 2 (0)| 00:00:01 |
---------------------------------------------------------------------------departmentsを内部表として使用して強制的にネステッド・ループを行うには、次の問合せのようにUSE_NLヒントを追加します。
SELECT /*+ ORDERED USE_NL(d) */ e.last_name, d.department_name
FROM employees e, departments d
WHERE e.department_id=d.department_id;計画は次のようになります。
---------------------------------------------------------------------------
| Id | Operation | Name | Rows |Bytes |Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 34 (100)| |
| 1 | NESTED LOOPS | | 106 | 2862 | 34 (3)| 00:00:01 |
| 2 | TABLE ACCESS FULL| EMPLOYEES | 107 | 1177 | 2 (0)| 00:00:01 |
|* 3 | TABLE ACCESS FULL| DEPARTMENTS | 1 | 16 | 0 (0)| |
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - filter("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")結果セットは次のように取得されます。
-
ネステッド・ループで、従業員の姓および部門IDを取得するために、
employeesが読み取られます(ステップ2)。たとえば:De Haan,90 -
前のステップで取得された各行について、
departmentsのスキャンによってemployees部門IDに一致する部門名が検索されて(ステップ3)、その結果が結合されます(ステップ1)。たとえば:De Haan,Executive -
employeesの次の行が取得され、departmentsから一致する行が取得され、すべての行が取得されるまでこのプロセスが反復されます。結果セットは次の形式になります。
De Haan,Executive Kochnar,Executive Baer,Public Relations King,Executive . . .
関連項目:
-
USE_NLヒントについてさらに学習するには、「結合順序のヒントのガイドライン」を参照してください -
USE_NLヒントについて学習するには、『Oracle Database SQL言語リファレンス』を参照してください。
ハッシュ結合
ハッシュ結合は、大きなデータ・セットの結合に使用されます。
オプティマイザによって、2つのデータ・セットの小さい方が使用されてメモリー内に結合キーのハッシュ表が作成され、決定的ハッシュ関数によって、ハッシュ表内で各行を格納する場所が指定されます。次に、大きい方のデータ・セットがスキャンされ、ハッシュ表を調べて結合条件を満たす行が検索されます。
オプティマイザがハッシュ結合を考慮する場合
一般に、オプティマイザは比較的大量のデータを結合する必要がある場合(または小規模な表の大きな割合を結合する必要がある場合)で結合が等価結合の場合にハッシュ結合を検討します。
ハッシュ結合は、小さい方のデータ・セットがメモリーに収まる場合に、コスト効率が非常に高くなります。この場合、コストは2つのデータ・セットに対する1回のリード・パスに限定されます。
ハッシュ表がPGA内に存在するため、行をラッチすることなく、アクセスが可能です。この手法によって、データベース・バッファ・キャッシュでブロックのラッチと読取りを繰り返す必要性が回避されて、論理I/Oが低減されます。
データ・セットがメモリーに収まらない場合は、行ソースがパーティション分割されて、パーティションごとに結合が行われます。この場合は、ソート領域メモリー、および一時表領域へのI/Oが、大量に使用される可能性があります。この手法でも、特にデータベースでパラレル問合せサーバーが使用される場合には、非常にコスト効率が高い場合があります。
ハッシュ結合の仕組み
ハッシュ・アルゴリズムは、一連の入力に決定論的ハッシュ関数を適用して、ランダムなハッシュ値を生成します。
ハッシュ結合において、入力値は結合キーです。出力値は配列形式の索引(スロット)であり、これがハッシュ表です。
ハッシュ表
ハッシュ表について説明するために、departmentsとemployeesの結合において、hr.departmentsがハッシュされると想定します。結合キー列は、department_idです。
departmentsの最初の5行は、次のとおりです。
SQL> select * from departments where rownum < 6;
DEPARTMENT_ID DEPARTMENT_NAME MANAGER_ID LOCATION_ID
------------- ------------------------------ ---------- -----------
10 Administration 200 1700
20 Marketing 201 1800
30 Purchasing 114 1700
40 Human Resources 203 2400
50 Shipping 121 1500
表の各department_idに対してハッシュ関数が適用され、それぞれのハッシュ値が生成されます。この説明では、ハッシュ表には5つのスロットがあります(これより多い可能性も少ない可能性もあります)。nが5であるため、可能なハッシュ値は、1から5の範囲です。ハッシュ関数によって、部門IDに対して次の値が生成されるとします。
f(10) = 4
f(20) = 1
f(30) = 4
f(40) = 2
f(50) = 5
ハッシュ関数によって、たまたま部門10と部門30に対して同じハッシュ値4が生成されています。これは、ハッシュ衝突と呼ばれます。この場合、部門10と部門30のレコードは、リンク済リストを使用して同じスロットに格納されます。概念上、ハッシュ表は次のようになります。
1 20,Marketing,201,1800
2 40,Human Resources,203,2400
3
4 10,Administration,200,1700 -> 30,Purchasing,114,1700
5 50,Shipping,121,1500ハッシュ結合: 基本ステップ
オプティマイザは、小さい方のデータ・ソースを使用してメモリー内の結合キーにハッシュ表を構築してから、大きい方の表をスキャンして結合された行を見つけます。
基本ステップは次のとおりです。
-
ビルド表と呼ばれる小さい方のデータ・セットの全体スキャンが実行された後、各行の結合キーに対してハッシュ関数が適用されて、PGAにハッシュ表が作成されます。
擬似コードでは、アルゴリズムは次のようになります。
FOR small_table_row IN (SELECT * FROM small_table) LOOP slot_number := HASH(small_table_row.join_key); INSERT_HASH_TABLE(slot_number,small_table_row); END LOOP; -
最少コストのアクセス・メカニズムを使用して、プローブ表と呼ばれる2番目のデータ・セットがプローブされます。
通常は、小さい方と大きい方の両データ・セットの全体スキャンが実行されます。擬似コードによるアルゴリズムは次のようになります。
FOR large_table_row IN (SELECT * FROM large_table) LOOP slot_number := HASH(large_table_row.join_key); small_table_row = LOOKUP_HASH_TABLE(slot_number,large_table_row.join_key); IF small_table_row FOUND THEN output small_table_row + large_table_row; END IF; END LOOP;大きい方のデータ・セットから取得した各行に対して、次の手順が実行されます。
-
結合列に対して同じハッシュ関数が適用され、ハッシュ表で該当するスロット番号が計算されます。
たとえば、ハッシュ表で部門ID
30がプローブされる場合、ハッシュ関数が30に適用され、ハッシュ値4が生成されます。 -
ハッシュ表がプローブされ、行がスロットに存在するかどうかが判定されます。
行が存在しない場合は、大きい方のデータ・セットの次の行が処理されます。行が存在する場合は、次のステップに進みます。
-
結合列で一致がチェックされます。一致が検出された場合は、行が報告されるか、計画の次のステップに渡された後、大きい方のデータ・セットの次の行が処理されます。
ハッシュ表のスロットに複数の行が存在する場合は、行のリンク済リストの各行が順にチェックされます。たとえば、部門
30がスロット4にハッシュされた場合、30が見つかるまで各行がチェックされます。
-
例9-4 ハッシュ結合
アプリケーションでoe.orders表とoe.order_items表に対してorder_id列を結合する問合せが行われるとします。
SELECT o.customer_id, l.unit_price * l.quantity
FROM orders o, order_items l
WHERE l.order_id = o.order_id;
実行計画は次のようになります。
--------------------------------------------------------------------------
| Id | Operation | Name | Rows | Bytes | Cost (%CPU)|
--------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | 665 | 13300 | 8 (25)|
|* 1 | HASH JOIN | | 665 | 13300 | 8 (25)|
| 2 | TABLE ACCESS FULL | ORDERS | 105 | 840 | 4 (25)|
| 3 | TABLE ACCESS FULL | ORDER_ITEMS | 665 | 7980 | 4 (25)|
--------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
1 - access("L"."ORDER_ID"="O"."ORDER_ID")
orders表はorder_items表に比べて小さいため(6倍の大きさ)、ordersがハッシュされます。ハッシュ結合では、ビルド表のデータ・セットは常に操作リストの最初に表示されます(ステップ2)。ステップ3で、大きい方のorder_itemsの全体スキャンが後で行われ、各行についてハッシュ表がプローブされます。
ハッシュ表がPGAに収まらない場合のハッシュ結合の仕組み
ハッシュ表全体がPGAに収まらない場合は、別の手法が使用される必要があります。この場合は、一時領域にハッシュ表の一部(パーティションと呼ばれる)が保持され、そこにハッシュ表をプローブする大きい方の表の一部が保持される場合もあります。
基本的なプロセスは次のとおりです。
-
小さい方のデータ・セットの全体スキャンが実行された後、PGAとディスクの両方にハッシュ・バケットの配列が作成されます。
PGAのハッシュ領域が一杯になると、ハッシュ表内で最も大きなパーティションが検索され、それがディスク上の一時領域に書き込まれます。このオンディスク・パーティションに属するあらゆる新規の行はディスク上に格納され、他のすべての行はPGAに格納されます。このため、ハッシュ表の一部はメモリーに、一部はディスク上に保持されます。
-
まず、もう一方のデータ・セットが読み取られます。
各行に対して、次の処理が行われます。
-
結合列に対して同じハッシュ関数が適用され、該当するハッシュ・バケットの番号が計算されます。
-
ハッシュ表がプローブされ、メモリー内のバケットに行が存在するかどうかが判定されます。
ハッシュ値がメモリー内の行を指している場合は、結合が行われて、その行が返されます。ただし、値がディスク上のハッシュ・パーティションを指している場合、この行は、元のデータ・セットで使用されたものと同じパーティション・スキームを使用して一時表領域に格納されます。
-
-
各オンディスク一時パーティションが1つずつ読み取られます。
-
各パーティション行が、対応するオンディスク一時パーティション内の行に結合されます。
ハッシュ結合の制御
USE_HASHヒントによって、2つの表を結合するときにハッシュ結合を使用するよう、オプティマイザに指示します。
関連項目:
-
USE_HASHについて学習するには、『Oracle Database SQL言語リファレンス』を参照してください
ソート/マージ結合
ソート/マージ結合は、ネステッド・ループ結合のバリエーションです。

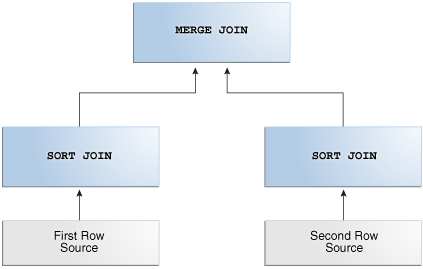

結合内の2つのデータ・セットがソートされていない場合、データベースによりソートされます。これらはSORT JOIN操作です。1つ目のデータ・セットの各行ごとに、2つ目のデータ・セットが、前回の反復処理で得られた一致を基準とした開始位置からプローブされ、一致した行が結合されます。これはMERGE JOIN操作です。
オプティマイザがソート/マージ結合を考慮する場合
ハッシュ結合には、1つのハッシュ表とこの表の1回のプローブが必要ですが、ソート/マージ結合には2回のソートが必要です。
オプティマイザでは、次の条件に該当する場合に、大量のデータの結合にハッシュ結合よりソート/マージ結合が選択されます。
-
2つの表の結合条件が等価結合ではありません、つまり、非等価条件(
<、<=、>、>=など)が使用されます。ソート/マージと異なり、ハッシュ結合には等価条件が必要です。
-
他の操作でソートが必要なため、オプティマイザによってソート/マージを使用する方がコストが低いと判断されました。
索引が存在する場合は、1つ目のデータ・セットのソートが回避されます。ただし、2つ目のデータ・セットは索引に関係なく常にソートされます。
ソート/マージには、ハッシュ結合と同じくネステッド・ループ結合に勝る利点があります。行はSGAよりもPGAでアクセスされるため、データベース・バッファ・キャッシュでブロックのラッチと読取りを繰り返す必要性が回避されて、論理I/Oが低減されます。ソートはコストが高いため、一般に、ハッシュ結合はソート/マージ結合よりもパフォーマンスが優れています。ただし、ソート/マージ結合にはハッシュ結合より優れた次のような利点があります。
-
初期ソートの後、マージ・フェーズが最適化されて、出力行の生成速度が上がります。
-
ハッシュ表がメモリー内に完全に収まらない場合、ソート/マージはハッシュ結合よりもコスト効率が上がります。
ハッシュ結合においてメモリーが不十分な場合は、ハッシュ表ともう一方のデータ・セットがディスクにコピーされる必要があります。この場合は、ディスクから複数回の読取りが必要になることがあります。ソート/マージでは、メモリに2つのデータ・セットを保持できない場合に両方がディスクに書き込まれますが、各データ・セットが複数回読み取られることはありません。
ソート/マージ結合の仕組み
ネステッド・ループ結合と同様に、ソート/マージ結合では2つのデータ・セットが読み取られますが、ソートは、すでに行われていない場合に行われます。
1つ目のデータ・セットの各行ごとに、2つ目のデータ・セットの開始行が検索され、一致しない行が見つかるまで2つ目のデータ・セットが読み取られます。擬似コードでソート/マージの上位レベルのアルゴリズムを表すと、次のようになります。
READ data_set_1 SORT BY JOIN KEY TO temp_ds1
READ data_set_2 SORT BY JOIN KEY TO temp_ds2
READ ds1_row FROM temp_ds1
READ ds2_row FROM temp_ds2
WHILE NOT eof ON temp_ds1,temp_ds2
LOOP
IF ( temp_ds1.key = temp_ds2.key ) OUTPUT JOIN ds1_row,ds2_row
ELSIF ( temp_ds1.key <= temp_ds2.key ) READ ds1_row FROM temp_ds1
ELSIF ( temp_ds1.key => temp_ds2.key ) READ ds2_row FROM temp_ds2
END LOOP
たとえば、次の表に2つのデータ・セット(temp_ds1およびtemp_ds2)のソートされた値を示します。
表9-3 ソートされたデータ・セット
| temp_ds1 | temp_ds2 |
|---|---|
| 10 | 20 |
| 20 | 20 |
| 30 | 40 |
| 40 | 40 |
| 50 | 40 |
| 60 | 40 |
| 70 | 40 |
| . | 60 |
| . | 70 |
| . | 70 |
次の表に示すように、データベースはtemp_ds1の10の読取りから開始し、temp_ds2の最初の値を読み取ります。temp_ds2の20がtemp_ds1の10より大きいため、データベースはtemp_ds2の読取りを停止します。
表9-4 temp_ds1の10から開始
| temp_ds1 | temp_ds2 | アクション |
|---|---|---|
| 10 [ここから開始] | 20 [ここから開始] [ここで停止] | temp_ds2の20は、temp_ds1の10より大きい値です。停止します。temp_ds1の次の行から再開します。 |
| 20 | 20 | N/A |
| 30 | 40 | N/A |
| 40 | 40 | N/A |
| 50 | 40 | N/A |
| 60 | 40 | N/A |
| 70 | 40 | N/A |
| . | 60 | N/A |
| . | 70 | N/A |
| . | 70 | N/A |
temp_ds1の次の値(20)に進みます。次の表に示すように、temp_ds2の処理が進みます。
表9-5 temp_ds1の20から開始
| temp_ds1 | temp_ds2 | アクション |
|---|---|---|
| 10 | 20 [ここから開始] | 一致。temp_ds2の次の値に進みます。 |
| 20 [ここから開始] | 20 | 一致。temp_ds2の次の値に進みます。 |
| 30 | 40 [ここで停止] | temp_ds2の40は、temp_ds1の20より大きい値です。停止します。temp_ds1の次の行から再開します。 |
| 40 | 40 | N/A |
| 50 | 40 | N/A |
| 60 | 40 | N/A |
| 70 | 40 | N/A |
| . | 60 | N/A |
| . | 70 | N/A |
| . | 70 | N/A |
データベースは、temp_ds1の次の行(30)に進みます。次の表に示すように、前回に一致した数値から読取りが開始され(20でした)、temp_ds2で一致が順に検索されていきます。
表9-6 temp_ds1の30から開始
| temp_ds1 | temp_ds2 | アクション |
|---|---|---|
| 10 | 20 | N/A |
| 20 | 20 [最後の一致から開始] | temp_ds2の20は、temp_ds1の30より小さい値です。temp_ds2の次の値に進みます。 |
| 30 [ここから開始] | 40 [ここで停止] | temp_ds2の40は、temp_ds1の30より大きい値です。停止します。temp_ds1の次の行から再開します。 |
| 40 | 40 | N/A |
| 50 | 40 | N/A |
| 60 | 40 | N/A |
| 70 | 40 | N/A |
| . | 60 | N/A |
| . | 70 | N/A |
| . | 70 | N/A |
データベースは、temp_ds1の次の行(40)に進みます。次の表に示すように、temp_ds2の前回に一致した数値(20)から読取りが開始され、temp_ds2で一致が順に検索されていきます。
表9-7 temp_ds1の40から開始
| temp_ds1 | temp_ds2 | アクション |
|---|---|---|
| 10 | 20 | N/A |
| 20 | 20 [最後の一致から開始] | temp_ds2の20は、temp_ds1の40より小さい値です。temp_ds2の次の値に進みます。 |
| 30 | 40 | 一致。temp_ds2の次の値に進みます。 |
| 40 [ここから開始] | 40 | 一致。temp_ds2の次の値に進みます。 |
| 50 | 40 | 一致。temp_ds2の次の値に進みます。 |
| 60 | 40 | 一致。temp_ds2の次の値に進みます。 |
| 70 | 40 | 一致。temp_ds2の次の値に進みます。 |
| . | 60 [ここで停止] | temp_ds2の60は、temp_ds1の40より大きい値です。停止します。temp_ds1の次の行から再開します。 |
| . | 70 | N/A |
| . | 70 | N/A |
temp_ds2の最後の70と一致するまで、この方法で継続します。このシナリオは、データベースがtemp_ds1全体を読み取るため、temp_ds2の各行を読み取る必要がないことを示しています。これが、ネステッド・ループ結合に勝る利点です。
例9-5 索引を使用したソート/マージ結合
次の問合せでは、employees表とdepartments表がdepartment_id列で結合され、次のように行がdepartment_idによって順序付けられます。
SELECT e.employee_id, e.last_name, e.first_name, e.department_id,
d.department_name
FROM employees e, departments d
WHERE e.department_id = d.department_id
ORDER BY department_id;
DBMS_XPLAN.DISPLAY_CURSORの問合せによって、計画でソート/マージ結合が使用されていることがわかります。
---------------------------------------------------------------------------
|Id| Operation | Name |Rows|Bytes|Cost (%CPU)|Time|
---------------------------------------------------------------------------
| 0| SELECT STATEMENT | | | |5(100)| |
| 1| MERGE JOIN | |106 |4028 |5 (20)|00:00:01|
| 2| TABLE ACCESS BY INDEX ROWID|DEPARTMENTS | 27 | 432 |2 (0)|00:00:01|
| 3| INDEX FULL SCAN |DEPT_ID_PK | 27 | |1 (0)|00:00:01|
|*4| SORT JOIN | |107 |2354 |3 (34)|00:00:01|
| 5| TABLE ACCESS FULL |EMPLOYEES |107 |2354 |2 (0)|00:00:01|
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
4 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
filter("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
2つのデータ・セットは、departments表とemployees表です。索引でdepartments表は、department_idによって順序付けられるため、この索引を読み取ることでソート(ステップ3)を回避できます。必要なのはemployees表のソート(ステップ4)のみであり、これが最もCPUの負荷が高い操作です。
例9-6 索引を使用しないソート/マージ結合
employees表とdepartments表がdepartment_id列で結合され、次のように行がdepartment_idによって順序付けられます。この例では、NO_INDEXおよびUSE_MERGEを指定することによって、オプティマイザにソート/マージの選択を強制します。
SELECT /*+ USE_MERGE(d e) NO_INDEX(d) */ e.employee_id, e.last_name, e.first_name,
e.department_id, d.department_name
FROM employees e, departments d
WHERE e.department_id = d.department_id
ORDER BY department_id;
DBMS_XPLAN.DISPLAY_CURSORの問合せによって、計画でソート/マージ結合が使用されていることがわかります。
---------------------------------------------------------------------------
| Id| Operation | Name | Rows| Bytes|Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 6 (100)| |
| 1 | MERGE JOIN | | 106 | 9540 | 6 (34)| 00:00:01|
| 2 | SORT JOIN | | 27 | 567 | 3 (34)| 00:00:01|
| 3 | TABLE ACCESS FULL| DEPARTMENTS | 27 | 567 | 2 (0)| 00:00:01|
|*4 | SORT JOIN | | 107 | 7383 | 3 (34)| 00:00:01|
| 5 | TABLE ACCESS FULL| EMPLOYEES | 107 | 7383 | 2 (0)| 00:00:01|
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
4 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
filter("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")
departments.department_id索引が無視されるため、オプティマイザによってソートが実行されて、ステップ2とステップ3を合わせたコストが67%増加します(3から5まで)。
ソート/マージ結合の制御
USE_MERGEヒントによって、ソート/マージ結合を使用するようオプティマイザに指示します。
状況によっては、USE_MERGEヒントを使用してオプティマイザを上書きすることが適切な場合もあります。たとえば、オプティマイザは表に対する全体スキャンを選択して問合せ内でのソート操作を回避できます。ただし、大きい表は全表スキャンによる高速アクセスの場合とは異なり、索引および単一ブロック読取りでアクセスされるため、コストがかかります。
関連項目:
USE_MERGEヒントについて学習するには、Oracle Database SQL言語リファレンスを参照してください
結合タイプ
結合タイプは、結合条件のタイプによって決定されます。
内部結合
内部結合(単純結合とも呼ばれる)は、結合条件を満たす行のみが返される結合です。内部結合は、等価結合または非等価結合です。
等価結合
等価結合は、結合条件に等価演算子が含まれる内部結合です。
次の例は、結合条件に等価演算子のみが含まれているため、等価結合です。
SELECT e.employee_id, e.last_name, d.department_name
FROM employees e, departments d
WHERE e.department_id=d.department_id;
この問合せにおける結合条件はe.department_id=d.department_idです。employees表に、departments表の行の部門IDに一致する値を持つ行があれば、結合結果が返され、そうでない場合、結果は返されません。
非等価結合
非等価結合は、結合条件に等価演算子ではない演算子が含まれる内部結合です。
次の問合せでは、従業員176がこの企業で働いていた間に雇用日が発生したすべての従業員が示されます(従業員176は2007年に転職したため、job_historyに記載されています)。
SELECT e.employee_id, e.first_name, e.last_name, e.hire_date
FROM employees e, job_history h
WHERE h.employee_id = 176
AND e.hire_date BETWEEN h.start_date AND h.end_date;
この例では、employeesとjob_historyを結合する条件に等価演算子が含まれないため、非等価結合です。非等価結合は、比較的まれです。
ハッシュ結合には、少なくとも部分等価結合が必要です。次のSQLスクリプトには、等価結合条件(e1.empno = e2.empno)および非等価条件が含まれています。
SET AUTOTRACE TRACEONLY EXPLAIN
SELECT *
FROM scott.emp e1 JOIN scott.emp e2
ON ( e1.empno = e2.empno
AND e1.hiredate BETWEEN e2.hiredate-1 AND e2.hiredate+1 )
次の計画で示されているように、オプティマイザでは、この問合せに対してハッシュ結合が選択されます。
Execution Plan
----------------------------------------------------------
Plan hash value: 3638257876
---------------------------------------------------------------------------
| Id | Operation | Name | Rows | Bytes | Cost (%CPU)| Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | 1 | 174 | 5 (20)| 00:00:01 |
|* 1 | HASH JOIN | | 1 | 174 | 5 (20)| 00:00:01 |
| 2 | TABLE ACCESS FULL| EMP | 14 | 1218 | 2 (0)| 00:00:01 |
| 3 | TABLE ACCESS FULL| EMP | 14 | 1218 | 2 (0)| 00:00:01 |
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
1 - access("E1"."EMPNO"="E2"."EMPNO")
filter("E1"."HIREDATE">=INTERNAL_FUNCTION("E2"."HIREDATE")-1 AND
"E1"."HIREDATE"<=INTERNAL_FUNCTION("E2"."HIREDATE")+1)バンド結合
バンド結合は、データ・セットのキー値が2番目のデータ・セットの指定された範囲(「バンド」)に収まる必要がある特殊なタイプの非等価結合です。最初のデータ・セットと2番目のデータ・セットの両方として同じ表が使用されます。
Oracle Database 12cリリース2 (12.2)から、データベースがバンド結合を効率よく評価できるようになりました。最適化により、定義されたバンドの範囲から外れる行の不必要なスキャンが回避されます。
オプティマイザは、コストの見積りを使用して結合方法(ハッシュ、ネステッド・ループまたはソート/マージ)およびパラレル・データ配分方法を選択します。ほとんどの場合、最適化されたパフォーマンスは、等価結合に相当します。
次の例では、各従業員の給与よりも給与が$100低い従業員と$100高い従業員を問い合せます。したがって、バンドの幅は$200になります。例では、各従業員の給与を自身と比較できると仮定します。次の問合せには、部分的なサンプル出力が含まれます。
SELECT e1.last_name ||
' has salary between 100 less and 100 more than ' ||
e2.last_name AS "SALARY COMPARISON"
FROM employees e1,
employees e2
WHERE e1.salary
BETWEEN e2.salary - 100
AND e2.salary + 100;
SALARY COMPARISON
-------------------------------------------------------------
King has salary between 100 less and 100 more than King
Kochhar has salary between 100 less and 100 more than Kochhar
Kochhar has salary between 100 less and 100 more than De Haan
De Haan has salary between 100 less and 100 more than Kochhar
De Haan has salary between 100 less and 100 more than De Haan
Russell has salary between 100 less and 100 more than Russell
Partners has salary between 100 less and 100 more than Partners
...例9-7 バンド結合の最適化なしの問合せ
バンド結合の最適化なしで、データベースは次の問合せ計画を使用します。
------------------------------------------
PLAN_TABLE_OUTPUT
------------------------------------------
------------------------------------------
| Id | Operation | Name |
------------------------------------------
| 0 | SELECT STATEMENT | |
| 1 | MERGE JOIN | |
| 2 | SORT JOIN | |
| 3 | TABLE ACCESS FULL | EMPLOYEES |
|* 4 | FILTER | |
|* 5 | SORT JOIN | |
| 6 | TABLE ACCESS FULL| EMPLOYEES |
------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
4 - filter("E1"."SAL"<="E2"."SAL"+100)
5 - access(INTERNAL_FUNCTION("E1"."SAL")>="E2"."SAL"-100)
filter(INTERNAL_FUNCTION("E1"."SAL")>="E2"."SAL"-100)
この計画で、ステップ2はe1行ソースをソートし、ステップ5はe2行ソースをソートします。ソートされた行ソースを次の表に示します。
表9-8 ソートされた行ソース
| ソートされたe1(計画のステップ2) | ソートされたe2(計画のステップ5) |
|---|---|
| 24000 (King) | 24000 (King) |
| 17000 (Kochhar) | 17000 (Kochhar) |
| 17000 (De Haan) | 17000 (De Haan) |
| 14000 (Russell) | 14000 (Russell) |
| 13500 (パートナ) | 13500 (パートナ) |
結合は、計画のステップ2と対応する結合の左側の分岐のソートされた入力の反復処理(e1)から開始されます。元の問合せには、2つの述語が含まれます。
-
e1.sal >= e2.sal–100(ステップ5のフィルタ) -
e1.sal >= e2.sal+100(ステップ4のフィルタ)
ソートされた行ソースe1の反復ごとに、データベースは行ソースe2を反復し、ステップ5のフィルタe1.sal >= e2.sal–100で各行を確認します。行がステップ5のフィルタを通過する場合、データベースはステップ4のフィルタに送信し、ステップ5のフィルタでe2の次の行のテストに進みます。ただし、行がステップ5のフィルタを通過しない場合、e2のスキャンが停止し、データベースはe1の次の反復に進みます。
次の表に、データ・セットe1の24000 (King)から開始されるe1の最初の反復を示します。データベースは、e2の最初の行(24000 (King))がステップ5のフィルタを通過することを判別します。行をステップ4のフィルタe1.sal <= w2.sal+100に送信し、これも通過します。この行をMERGE行ソースに送信します。次に、ステップ5のフィルタで17000 (Kochhar)を確認し、これも通過します。ただし、行はステップ4のフィルタを通過せず、破棄されます。データベースは、ステップ5のフィルタで17000 (De Haan)のテストに進みます。
表9-9 e1の最初の反復: 個別のSORT JOINおよびFILTER
| e2のスキャン | ステップ5のフィルタ(e1.sal >= e2.sal–100) | ステップ4のフィルタ(e1.sal <= e2.sal+100) |
|---|---|---|
| 24000 (King) | 24000 >= 23900であるため、通過します。ステップ4のフィルタに送信します。 | 24000 <= 24100であるため、通過します。マージのために行を戻します。 |
| 17000 (Kochhar) | 24000 >= 16900であるため、通過します。ステップ4のフィルタに送信します。 | 24000 <=17100がfalseであるため、通過しません。行を破棄します。e2の次の行をスキャンします。 |
| 17000 (De Haan) | 24000 >= 16900であるため、通過します。ステップ4のフィルタに送信します。 | 24000 <=17100がfalseであるため、通過しません。行を破棄します。e2の次の行をスキャンします。 |
| 14000 (Russell) | 24000 >= 13900であるため、通過します。ステップ4のフィルタに送信します。 | 24000 <=14100がfalseであるため、通過しません。行を破棄します。e2の次の行をスキャンします。 |
| 13500 (パートナ) | 24000 >= 13400であるため、通過します。ステップ4のフィルタに送信します。 | 24000 <=13600がfalseであるため、通過しません。行を破棄します。e2の次の行をスキャンします。 |
前述の表に示すように、e2の給与が降順でソートされるため、各e2行がステップ5のフィルタを必ず通過します。したがって、ステップ5のフィルタは常に行をステップ4のフィルタに送信します。e2の給与が降順でソートされるため、ステップ4のフィルタを、17000 (Kochhar)から始まる各行は必ず通過しません。データベースが必ず通過するステップ5のフィルタ、必ず通過しないステップ4のフィルタの順にe2の後続の各行をテストするため、非効率的になります。
例9-8 バンド結合の最適化ありの問合せ
Oracle Database 12cリリース2 (12.2)からは、個別のFILTER操作のない次の計画を使用して、バンド結合を最適化します。
------------------------------------------
PLAN_TABLE_OUTPUT
------------------------------------------
| Id | Operation | Name |
------------------------------------------
| 0 | SELECT STATEMENT | |
| 1 | MERGE JOIN | |
| 2 | SORT JOIN | |
| 3 | TABLE ACCESS FULL | EMPLOYEES |
|* 4 | SORT JOIN | |
| 5 | TABLE ACCESS FULL | EMPLOYEES |
------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
4 - access(INTERNAL_FUNCTION("E1"."SALARY")>="E2"."SALARY"-100)
filter(("E1"."SALARY"<="E2"."SALARY"+100 AND
INTERNAL_FUNCTION("E1"."SALARY")>="E2"."SALARY"-100))
違いは、ステップ4では2つの述語にブールANDロジックを使用して単一のフィルタを作成することです。1つ目のフィルタで行を確認し、2つ目のフィルタで別の行ソースに送信して確認するかわりに、データベースは1つのフィルタで1つのチェックを実行します。チェックに失敗すると、処理が停止します。
この例では、問合せは、24000 (King)で開始するe1の最初の繰返しを開始します。次の図は、この範囲を示しています。e2の23900未満の値と24100超の値は範囲から外れます。
次の表は、データベースがステップ4のフィルタでe2の最初の行(24000 (King))をテストすることを示しています。行がテストを通過するため、データベースはマージする行を送信します。e2の次の行は17000 (Kochhar)です。この行は範囲(バンド)外にあり、フィルタ述語を満たさないため、データベースはこの反復のe2行のテストを停止します。e2の降順のソートによってe2の後続の行すべてがフィルタのテストに失敗するため、データベースはテストを停止します。これにより、データベースはe1の2番目の反復に進むことができます。
表9-10 e1の最初の反復: 単一のSORT JOIN
| e2のスキャン | フィルタ4 (e1.sal >= e2.sal – 100) AND (e1.sal <= e2.sal + 100) |
|---|---|
| 24000 (King) |
|
| 17000 (Kochhar) |
|
| 17000 (De Haan) | 該当なし |
| 14000 (Russell) | 該当なし |
| 13500 (パートナ) | 該当なし |
このように、バンド結合の最適化により不要な処理が排除されます。最適化されていない場合と同様にe2の各行をスキャンするかわりに、データベースは最低限の2つの行のみをスキャンします。
外部結合
外部結合では、結合条件を満たすすべての行が返されるとともに、もう一方の表に条件を満たす行が含まれていなくても一方の表の行が返されます。したがって、外部結合の結果セットは内部結合のスーパーセットです。
ANSI構文では、OUTER JOIN句で外部結合を指定します。FROM句において、左表はOUTER JOINキーワードの左に表示され、右表はこのキーワードの右に表示されます。左表は外部表とも呼ばれ、右表は内部表とも呼ばれます。たとえば、次の文において、employees表は左表または外部表です。
SELECT employee_id, last_name, first_name
FROM employees LEFT OUTER JOIN departments
ON (employees.department_id=departments.departments_id);
外部結合では、外部結合表が駆動表となる必要があります。この例では、employeesが駆動表で、departments被駆動表です。
ネステッド・ループ外部結合
この操作は、2つの表の外部結合をループ処理する場合に使用されます。外部結合は、内部(オプション)表に対応する行がない場合でも、外部(保存されている)表の行を戻します。
標準的なネステッド・ループでは、表の順序(どちらが駆動表で、どちら被駆動表か)は、コストに基づいて決定されます。ただし、ネステッド・ループ外部結合では、結合条件によって表の順序が決まります。外部表(行が格納される表)によって、内部表が駆動されます。
オプティマイザは、ネステッド・ループ結合を使用し、次の状況で外部結合を処理します。
-
外部表から内部表を駆動できる。
-
データ量が少なく、ネステッド・ループ方法が効果的と判断できる。
ネステッド・ループ外部結合の例の場合は、USE_NLヒントを例9-9に追加して、ネステッド・ループを使用するようにオプティマイザに指示できます。たとえば:
SELECT /*+ USE_NL(c o) */ cust_last_name,
SUM(NVL2(o.customer_id,0,1)) "Count"
FROM customers c, orders o
WHERE c.credit_limit > 1000
AND c.customer_id = o.customer_id(+)
GROUP BY cust_last_name;ハッシュ結合外部結合
データ量が多く、ハッシュ結合が効率的である場合や、外部表から内部表を駆動できない場合、オプティマイザは外部結合の処理にハッシュ結合を使用します。
表の順序はコストによって決まります。外部表は、保存された行も含めて、ハッシュ表を作成する場合に使用されるか、またはハッシュ表を調べるときに使用される場合があります。
例9-9 ハッシュ結合外部結合
この例に、一般的なハッシュ結合外部結合の問合せおよびその実行計画を示します。この例では、与信限度が1000を超えるすべての顧客が問い合されます。問合せで注文のない顧客を取得するには、外部結合が必要です。
-
外部表は
customersです。 -
内部表は
ordersです。 -
この結合は、
orders内に対応する行を持たない行を含むcustomers行を保存します。
行を戻すには、NOT EXISTS副問合せを使用できます。ただし、表の全行の問合せを行っているため、ハッシュ結合の方がパフォーマンスが優れています(NOT EXISTS副問合せがネストされていない場合を除く)。
SELECT cust_last_name, SUM(NVL2(o.customer_id,0,1)) "Count"
FROM customers c, orders o
WHERE c.credit_limit > 1000
AND c.customer_id = o.customer_id(+)
GROUP BY cust_last_name;
---------------------------------------------------------------------------
| Id | Operation | Name |Rows |Bytes|Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 7 (100)| |
| 1 | HASH GROUP BY | | 168 | 3192 | 7 (29)| 00:00:01 |
|* 2 | HASH JOIN OUTER | | 318 | 6042 | 6 (17)| 00:00:01 |
|* 3 | TABLE ACCESS FULL| CUSTOMERS | 260 | 3900 | 3 (0)| 00:00:01 |
|* 4 | TABLE ACCESS FULL| ORDERS | 105 | 420 | 2 (0)| 00:00:01 |
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
2 - access("C"."CUSTOMER_ID"="O"."CUSTOMER_ID")
PLAN_TABLE_OUTPUT
--------------------------------------------------------------------------
3 - filter("C"."CREDIT_LIMIT">1000)
4 - filter("O"."CUSTOMER_ID">0)この問合せは、様々な条件に一致する顧客を検索します。内部表に対応する行が見つからないと、外部結合は外部(保たれている)表の行とともに内部表の列に対してNULLを戻します。この操作で、orders行も持たないcustomers行がすべて検索されます。
この場合、外部結合条件は次のとおりです。
customers.customer_id = orders.customer_id(+)
この条件の構成要素を次に示します。
例9-10 マルチ表ビューへの外部結合
この例では、外部結合はマルチ表ビューに対して行われます。オプティマイザは通常の結合のようにビューを操作したり、述語をプッシュできないので、ビューの行セット全体を作成します。
SELECT c.cust_last_name, sum(revenue)
FROM customers c, v_orders o
WHERE c.credit_limit > 2000
AND o.customer_id(+) = c.customer_id
GROUP BY c.cust_last_name;
---------------------------------------------------------------------------
| Id | Operation | Name | Rows | Bytes | Cost (%CPU)|
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | 144 | 4608 | 16 (32)|
| 1 | HASH GROUP BY | | 144 | 4608 | 16 (32)|
|* 2 | HASH JOIN OUTER | | 663 | 21216 | 15 (27)|
|* 3 | TABLE ACCESS FULL | CUSTOMERS | 195 | 2925 | 6 (17)|
| 4 | VIEW | V_ORDERS | 665 | 11305 | |
| 5 | HASH GROUP BY | | 665 | 15960 | 9 (34)|
|* 6 | HASH JOIN | | 665 | 15960 | 8 (25)|
|* 7 | TABLE ACCESS FULL| ORDERS | 105 | 840 | 4 (25)|
| 8 | TABLE ACCESS FULL| ORDER_ITEMS | 665 | 10640 | 4 (25)|
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
2 - access("O"."CUSTOMER_ID"(+)="C"."CUSTOMER_ID")
3 - filter("C"."CREDIT_LIMIT">2000)
6 - access("O"."ORDER_ID"="L"."ORDER_ID")
7 - filter("O"."CUSTOMER_ID">0)
ビュー定義は、次のようになります。
CREATE OR REPLACE view v_orders AS
SELECT l.product_id, SUM(l.quantity*unit_price) revenue,
o.order_id, o.customer_id
FROM orders o, order_items l
WHERE o.order_id = l.order_id
GROUP BY l.product_id, o.order_id, o.customer_id;ソート/マージ外部結合
外部結合で、外部(保たれている)表から内部(オプション)表への駆動ができない場合、外部結合ではハッシュ結合またはネステッド・ループ結合が使用できません。
この場合は、ソート/マージ外部結合が使用されます。
オプティマイザは、次の場合に外部結合にソート/マージを使用します。
-
ネステッド・ループ結合の効率が悪い場合。データ量により、ネステッド・ループ結合は効率が悪い場合があります。
-
他の操作でソートが必要であるため、ハッシュ結合よりソート/マージを使用するほうがコストが低いと判断した場合。
完全外部結合
完全外部結合は、左および右外部結合の組合せです。
内部結合では、内部結合の結果で戻されなかった両方の表からの行は保たれており、NULLで拡張されます。つまり、完全外部結合を使用すると、表をまとめて結合できますが、結合される表内に対応する行を持たない行も示すことができます。
例9-11 完全外部結合
次の問合せでは、全部門と、その各部門に属する全社員が取得されますが、これには次の内容も含まれます。
-
部門に属さない全社員
-
社員のいない全部門
SELECT d.department_id, e.employee_id
FROM employees e FULL OUTER JOIN departments d
ON e.department_id = d.department_id
ORDER BY d.department_id;
文からは、次の出力が作成されます。
DEPARTMENT_ID EMPLOYEE_ID
------------- -----------
10 200
20 201
20 202
30 114
30 115
30 116
...
270
280
178
207
125 rows selected.
例9-12 完全外部結合の実行計画
Oracle Database 11g以上では、可能なかぎり、完全外部結合を実行する場合、ハッシュ結合に基づいたネイティブの実行方法が自動的に使用されます。新しい方法を使用して完全外部結合を実行する場合、問合せの実行計画にはHASH JOIN FULL OUTERが含まれます。例9-11の問合せでは、次の実行計画が使用されます。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows|Bytes |Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | |122 | 4758 | 6 (34)|00:0 0:01|
| 1 | SORT ORDER BY | |122 | 4758 | 6 (34)|00:0 0:01|
| 2 | VIEW | VW_FOJ_0 |122 | 4758 | 5 (20)|00:0 0:01|
|*3 | HASH JOIN FULL OUTER | |122 | 1342 | 5 (20)|00:0 0:01|
| 4 | INDEX FAST FULL SCAN| DEPT_ID_PK | 27 | 108 | 2 (0)|00:0 0:01|
| 5 | TABLE ACCESS FULL | EMPLOYEES |107 | 749 | 2 (0)|00:0 0:01|
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")前述の計画にはHASH JOIN FULL OUTERが含まれており(ステップ3)、問合せでハッシュ完全外部結合の実行方法が使用されることがわかります。2つの表の完全外部結合条件が等価結合の場合、通常はハッシュ完全外部結合の実行方法が可能であるため、Oracle Databaseでは自動的にこの方法が使用されます。
ハッシュ完全外部結合の実行方法の使用を考慮するようにオプティマイザに指示するには、NATIVE_FULL_OUTER_JOINヒントを適用します。ハッシュ完全外部結合の実行方法の使用を考慮しないようにオプティマイザに指示するには、NO_NATIVE_FULL_OUTER_JOINヒントを適用します。NO_NATIVE_FULL_OUTER_JOINヒントでは、オプティマイザに対して、指定した各表を結合する際にネイティブの実行方法を除外するように指示します。かわりに、左外部結合とアンチ結合を組み合せたものとして完全外部結合が実行されます。
左側に複数の表がある外部結合
Oracle Database 12cでは、外部結合された表の左側に複数の表を配置できます。
この拡張により、複数の表を含み、外部結合の左側に存在するビューをマージできるようになりました。Oracle Database 12cより前のリリースでは、次のような問合せは無効であり、ORA-01417エラー・メッセージが表示されます。
SELECT t1.d, t3.c
FROM t1, t2, t3
WHERE t1.z = t2.z
AND t1.x = t3.x (+)
AND t2.y = t3.y (+);
Oracle Database 12c以降では、前述の問合せは有効です。
セミ結合
セミ結合は、副問合せデータ・セットに一致する行が存在する場合に、1つ目のデータ・セットから行が返される、2つのデータ・セット間の結合です。
最初の一致が検出された時点で、2つ目のデータ・セットの処理が停止されます。そのため、最適化により、2つ目のデータ・セットの複数の行が副問合せ基準に一致する場合に、1つ目のデータ・セットの行が複製されることはありません。
ノート:
セミ結合とアンチ結合は、それらを実行するSQL構文が副問合せであっても、結合タイプとして考慮されます。これらは、副問合せ構文を結合形式で解決できるようにフラット化するため、オプティマイザによって使用される内部アルゴリズムです。
オプティマイザによってセミ結合が考慮される場合
一致が存在するかどうかさえ判別できればよい場合は、セミ結合によって大量の行が返されることを回避できます。
大きなデータ・セットでは、この最適化によって、外部問合せのすべての行への内部問合せから返されるすべてのレコードを反復処理する必要があるネステッド・ループ結合で、大きな時間の節約が可能です。セミ結合は、ネステッド・ループ結合、ハッシュ結合、ソート/マージ結合に適用できます。
次の状況では、オプティマイザによってセミ結合が選択される可能性があります。
-
文で
IN句またはEXISTS句を使用します。 -
文の
IN句またはEXISTS句に、副問合せを含みます。 -
IN句またはEXISTS句が、OR分岐の内部に含まれません。
セミ結合の仕組み
セミ結合による最適化は、使用される結合のタイプに応じて実装が異なります。
次の擬似コードで、ネステッド・ループ結合のセミ結合を示します。
FOR ds1_row IN ds1 LOOP
match := false;
FOR ds2_row IN ds2_subquery LOOP
IF (ds1_row matches ds2_row) THEN
match := true;
EXIT -- stop processing second data set when a match is found
END IF
END LOOP
IF (match = true) THEN
RETURN ds1_row
END IF
END LOOP
この擬似コードでは、ds1が1つ目のデータ・セットで、ds2_subqueryが副問合せデータ・セットです。このコードでは、1つ目のデータ・セットの最初の行が取得され、次に副問合せデータ・セットの反復処理によって一致が検索されます。一致が見つかった時点で内部ループを抜けて、1つ目のデータ・セットの次の行の処理が開始されます。
例9-13 WHERE EXISTSを使用したセミ結合
次の例では、WHERE EXISTS句を使用して、従業員を含む部門のみが表示されます。
SELECT department_id, department_name
FROM departments
WHERE EXISTS (SELECT 1
FROM employees
WHERE employees.department_id = departments.department_id)
実行計画では、ステップ1にNESTED LOOPS SEMI操作が示されています。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows|Bytes|Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 2 (100)| |
| 1 | NESTED LOOPS SEMI | |11 | 209 | 2 (0)|00:00:01 |
| 2 | TABLE ACCESS FULL| DEPARTMENTS |27 | 432 | 2 (0)|00:00:01 |
|*3 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX |44 | 132 | 0 (0)| |
---------------------------------------------------------------------------外部ループを形成するdepartmentsの各行ごとに部門IDが取得されて、employees.department_id索引で一致するエントリが検索されます。概念上、索引は次のようになります。
10,rowid
10,rowid
10,rowid
10,rowid
30,rowid
30,rowid
30,rowid
...departments表の最初のエントリが部門30の場合、最初の30のエントリが見つかるまで索引のレンジ・スキャンが行われ、見つかった時点で索引の読取りが停止され、一致した行がdepartmentsから返されます。外部ループの次の行が部門20の場合、索引で20のエントリが検索されますが一致は見つからず、外部ループの次の反復処理に移ります。こうして、一致するすべての行が返されるまで処理が行われます。
例9-14 INを使用したセミ結合
次の問合せでは、IN句が使用されて、従業員を含む部門のみが表示されます。
SELECT department_id, department_name
FROM departments
WHERE department_id IN
(SELECT department_id
FROM employees); 実行計画では、ステップ1にNESTED LOOPS SEMI操作が示されています。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows|Bytes|Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 2 (100)| |
| 1 | NESTED LOOPS SEMI | |11 | 209 | 2 (0)|00:00:01 |
| 2 | TABLE ACCESS FULL| DEPARTMENTS |27 | 432 | 2 (0)|00:00:01 |
|*3 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX |44 | 132 | 0 (0)| |
---------------------------------------------------------------------------この計画は、例9-13の計画と同じです。
アンチ結合
アンチ結合は、副問合せデータ・セットに一致する行が存在しない場合に、1つ目のデータ・セットから行が返される、2つのデータ・セット間の結合です。
セミ結合と同様、アンチ結合でも、最初の一致が見つかった時点で副問合せデータ・セットの処理が停止されます。セミ結合と異なり、アンチ結合では一致が見つからなかった場合のみ行が返されます。
オプティマイザによってアンチ結合が考慮される場合
アンチ結合を使用すると、一致が存在しない場合のみ行を返す必要がある場合に、不必要な処理が避けられます。
大規模なデータ・セットでは、この最適化によって、ネステッド・ループ結合と比べて大幅に時間を節約できます。後者の結合では、内部問合せから返されたすべてのレコードを外部問合せですべての行についてループ処理する必要があります。アンチ結合による最適化は、ネステッド・ループ結合、ハッシュ結合、ソート/マージ結合に適用できます。
次の状況では、オプティマイザによってアンチ結合が選択される可能性があります。
-
文で
NOT IN句またはNOT EXISTS句を使用します。 -
文の
NOT IN句またはNOT EXISTS句に、副問合せが含まれます。 -
NOT IN句またはNOT EXISTS句が、OR分岐の内部に含まれません。 -
次の例のように、外部結合を実行し、
IS NULL条件を結合列に適用します。SET AUTOTRACE TRACEONLY EXPLAIN SELECT emp.* FROM emp, dept WHERE emp.deptno = dept.deptno(+) AND dept.deptno IS NULL Execution Plan ---------------------------------------------------------- Plan hash value: 1543991079 ------------------------------------------------------------------------ | Id | Operation | Name | Rows | Bytes |Cost (%CPU)|Time | ------------------------------------------------------------------------ | 0 | SELECT STATEMENT | | 14 | 1400 | 5 (20)| 00:00:01 | |* 1 | HASH JOIN ANTI | | 14 | 1400 | 5 (20)| 00:00:01 | | 2 | TABLE ACCESS FULL| EMP | 14 | 1218 | 2 (0)| 00:00:01 | | 3 | TABLE ACCESS FULL| DEPT | 4 | 52 | 2 (0)| 00:00:01 | ------------------------------------------------------------------------ Predicate Information (identified by operation id): --------------------------------------------------- 1 - access("EMP"."DEPTNO"="DEPT"."DEPTNO") Note ----- - dynamic statistics used: dynamic sampling (level=2)
アンチ結合の仕組み
アンチ結合による最適化は、使用される結合のタイプに応じて実装が異なります。
次の擬似コードで、ネステッド・ループ結合のアンチ結合を示します。
FOR ds1_row IN ds1 LOOP
match := true;
FOR ds2_row IN ds2 LOOP
IF (ds1_row matches ds2_row) THEN
match := false;
EXIT -- stop processing second data set when a match is found
END IF
END LOOP
IF (match = true) THEN
RETURN ds1_row
END IF
END LOOP
この擬似コードでは、ds1が1つ目のデータ・セットで、ds2が2つ目のデータ・セットです。このコードでは、1つ目のデータ・セットの最初の行が取得され、次に2つ目のデータ・セットの反復処理によって一致が検索されます。一致が見つかった時点で内部ループを抜けて、1つ目のデータ・セットの次の行の処理が開始されます。
例9-15 WHERE EXISTSを使用したセミ結合
次の例では、WHERE EXISTS句を使用して、従業員を含む部門のみが表示されます。
SELECT department_id, department_name
FROM departments
WHERE EXISTS (SELECT 1
FROM employees
WHERE employees.department_id = departments.department_id)
実行計画では、ステップ1にNESTED LOOPS SEMI操作が示されています。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows|Bytes |Cost(%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 2 (100)| |
| 1 | NESTED LOOPS SEMI | |11 | 209 | 2 (0)|00:00:01 |
| 2 | TABLE ACCESS FULL| DEPARTMENTS |27 | 432 | 2 (0)|00:00:01 |
|*3 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX |44 | 132 | 0 (0)| |
---------------------------------------------------------------------------外部ループを形成するdepartmentsの各行ごとに部門IDが取得されて、employees.department_id索引で一致するエントリが検索されます。概念上、索引は次のようになります。
10,rowid
10,rowid
10,rowid
10,rowid
30,rowid
30,rowid
30,rowid
...departments表の最初のレコードが部門30の場合、最初の30のエントリが見つかるまで索引のレンジ・スキャンが行われ、見つかった時点で索引の読取りが停止され、一致した行がdepartmentsから返されます。外部ループの次の行が部門20の場合、索引で20のエントリが検索されますが一致は見つからず、外部ループの次の反復処理に移ります。こうして、一致するすべての行が返されるまで処理が行われます。
アンチ結合でNULLが処理される仕組み
セミ結合では、INとEXISTSは、機能的に同じです。ただし、NOT INとNOT EXISTSは、機能的に同等ではありません。
NULL値がNOT IN演算子に返される場合、文からはレコードが返されません。この理由を理解するために、次のWHERE句を検討します。
WHERE department_id NOT IN (null, 10, 20)
この式は次のようにテストされます。
WHERE (department_id != null)
AND (department_id != 10)
AND (department_id != 20)
式全体がtrueになるには、各条件がtrueになる必要があります。ただし、NULL値は他の値と比較できないため、department_id !=null条件がtrueになることはできず、したがって式全体が常にfalseになります。次の手法を使用すると、文のNOT IN演算子にNULLが返された場合でも、レコードを返させることができます。
-
副問合せから返された列に
NVL関数を適用します。 -
副問合せに
IS NOT NULL述語を追加します。 -
NOT NULL制約を実装します。
NOT INとは異なり、NOT EXISTS句では、一致の存在を返す述語のみが考慮され、一致のない行やNULLのために判定不可能な行は無視されます。副問合せにおいて、少なくとも1行が外部問合せの行と一致している場合、NOT EXISTSによってfalseが返されます。一致しているタプルが存在しない場合、NOT EXISTSによってtrueが返されます。副問合せにおけるNULLの存在は、一致レコードの検索に影響しません。
Oracle Database 11gより前のリリースでは、副問合せでNULLが返される可能性がある場合に、オプティマイザでアンチ結合による最適化を使用できませんでした。ただし、Oracle Database 11gからは、次の項で説明するANTI NA (およびANTI SNA)最適化によって、NULLが返される可能性がある場合でも、オプティマイザによるアンチ結合の使用が可能になりました。
例9-16 NOT INを使用したアンチ結合
ユーザーは、NOT IN句を使用した次の問合せを発行して、従業員を含まない部門を表示するとします。
SELECT department_id, department_name
FROM departments
WHERE department_id NOT IN
(SELECT department_id
FROM employees);
この問合せでは、たとえ従業員を含まない部門が複数存在しても、行が返されません。ユーザーの意図とは異なるこのような結果が生じるのは、employees.department_id列がNULL値可能なためです。
実行計画では、ステップ2にNESTED LOOPS ANTI SNA操作が示されています。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows|Bytes|Cost (%CPU)|Time|
---------------------------------------------------------------------------
| 0| SELECT STATEMENT | | | | 4(100)| |
|*1| FILTER | | | | | |
| 2| NESTED LOOPS ANTI SNA| |17 |323 | 4 (50)|00:00:01|
| 3| TABLE ACCESS FULL | DEPARTMENTS |27 |432 | 2 (0)|00:00:01|
|*4| INDEX RANGE SCAN | EMP_DEPARTMENT_IX |41 |123 | 0 (0)| |
|*5| TABLE ACCESS FULL | EMPLOYEES | 1 | 3 | 2 (0)|00:00:01|
---------------------------------------------------------------------------
PLAN_TABLE_OUTPUT
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
1 - filter( IS NULL)
4 - access("DEPARTMENT_ID"="DEPARTMENT_ID")
5 - filter("DEPARTMENT_ID" IS NULL)
ANTI SNAは、NULL認識単一アンチ結合を表します。ANTI NAは、NULL認識アンチ結合を表します。NULL認識操作により、オプティマイザはNULL値可能列に対してもアンチ結合を使用できるようになります。Oracle Database 11gより前のリリースでは、NULL値が可能な場合にNOT IN問合せでアンチ結合が実行できませんでした。
このユーザーが問合せを書き換えて、副問合せにIS NOT NULL条件を適用するとします。
SELECT department_id, department_name
FROM departments
WHERE department_id NOT IN
(SELECT department_id
FROM employees
WHERE department_id IS NOT NULL);
この問合せでは16行が返され、意図した結果が得られます。計画のステップ1には、ANTI NA結合やANTI SNA結合のかわりに、標準のNESTED LOOPS ANTI結合が示されています。
---------------------------------------------------------------------------
|Id| Operation | Name |Rows|Bytes |Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0| SELECT STATEMENT | | | | 2 (100)| |
| 1| NESTED LOOPS ANTI | | 17 | 323 | 2 (0)|00:00:01 |
| 2| TABLE ACCESS FULL| DEPARTMENTS | 27 | 432 | 2 (0)|00:00:01 |
|*3| INDEX RANGE SCAN | EMP_DEPARTMENT_IX | 41 | 123 | 0 (0)| |
---------------------------------------------------------------------------
PLAN_TABLE_OUTPUT
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - access("DEPARTMENT_ID"="DEPARTMENT_ID")
filter("DEPARTMENT_ID" IS NOT NULL)例9-17 NOT EXISTSを使用したアンチ結合
ユーザーは、NOT EXISTS句を使用した次の問合せを発行して、従業員を含まない部門を表示するとします。
SELECT department_id, department_name
FROM departments d
WHERE NOT EXISTS
(SELECT null
FROM employees e
WHERE e.department_id = d.department_id)
この問合せでは、NOT IN句のNULL問題を回避できます。そのため、たとえemployees.department_id列がNULL値可能な場合でも、意図した結果が得られます。
実行計画のステップ1には、ANTI NAバリアントではなく、NESTED LOOPS ANTI操作が示されています(これはNULL値が可能な場合、NOT INに必要です)。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows|Bytes| Cost (%CPU)|Time|
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | 2 (100)| |
| 1 | NESTED LOOPS ANTI | | 17 | 323 | 2 (0)|00:00:01|
| 2 | TABLE ACCESS FULL| DEPARTMENTS | 27 | 432 | 2 (0)|00:00:01|
|*3 | INDEX RANGE SCAN | EMP_DEPARTMENT_IX | 41 | 123 | 0 (0)| |
---------------------------------------------------------------------------
PLAN_TABLE_OUTPUT
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - access("E"."DEPARTMENT_ID"="D"."DEPARTMENT_ID")デカルト結合
文に他の表との結合条件のない表が1つ以上存在する場合、デカルト結合が使用されます。
オプティマイザは、データ・ソースにあるすべての行を、2つのセットのデカルト積を作成しながら、別のデータ・ソースにあるすべての行と結合します。したがって、結合で生成される行の合計数は、次の式で計算されます(rs1は、1つ目の行セットの行数で、rs2は、2つ目の行セットの行数です)。
rs1 X rs2 = total rows in result setオプティマイザがデカルト結合を考慮する場合
オプティマイザは、特定の状況でのみ2つの行ソースにデカルト結合を使用します。
通常、その状況は次のいずれかです。
-
結合条件が存在しません。
場合によっては、2つの表の間に共通のフィルタ条件が、可能な結合条件として採用されることがあります。
ノート:
結合条件が誤って省略されたために、問合せ計画にデカルト結合が出現する場合があります。一般に、問合せでn個の表が結合される場合、デカルト結合を回避するにはn-1個の結合条件が必要です。
-
デカルト結合が効率的です。
たとえば、オプティマイザによって、同じ大きい表に結合されている、非常に小さい2つの表のデカルト積を生成するように決定される場合もあります。
-
結合表が指定される前に、
ORDEREDヒントによって表が指定されています。
デカルト結合の仕組み
デカルト結合では、ネストされたFORループが使用されます。
上位レベルにおいて、デカルト結合のアルゴリズムは次のようになります(ds1が、通常小さい方のデータセットで、ds2が大きい方のデータ・セットです)。
FOR ds1_row IN ds1 LOOP
FOR ds2_row IN ds2 LOOP
output ds1_row and ds2_row
END LOOP
END LOOP例9-18 デカルト結合
この例では、ユーザーはemployees表とdepartments表の内部結合を実行しようとして、誤って結合条件を省略しています。
SELECT e.last_name, d.department_name
FROM employees e, departments d
実行計画は次のようになります。
---------------------------------------------------------------------------
| Id| Operation | Name | Rows | Bytes |Cost (%CPU)|Time|
---------------------------------------------------------------------------
| 0| SELECT STATEMENT | | | |11 (100)| |
| 1| MERGE JOIN CARTESIAN | | 2889 |57780 |11 (0)|00:00:01|
| 2| TABLE ACCESS FULL | DEPARTMENTS | 27 | 324 | 2 (0)|00:00:01|
| 3| BUFFER SORT | | 107 | 856 | 9 (0)|00:00:01|
| 4| INDEX FAST FULL SCAN| EMP_NAME_IX | 107 | 856 | 0 (0)| |
---------------------------------------------------------------------------
この計画では、ステップ1のCARTESIANキーワードによって、デカルト結合が行われることが示されています。行数(2889)は、27と107の積です。
ステップ3のBUFFER SORT操作は、emp_name_ixのスキャンで取得されたデータ・ブロックが、SGAからPGAにコピーされることを意味しています。この方法によって、データベース・バッファ・キャッシュにおける同一ブロックの複数回スキャンが回避される結果、多数の論理読取りが生成されて、リソース競合が生じる可能性があります。
デカルト結合の制御
ORDEREDヒントによって、FROM句に現れる順序で表を結合するようオプティマイザに指示します。直接関係のない2つの表を強制的に結合させることにより、デカルト結合が実行されます。
例9-19 ORDEREDヒント
次の例では、ORDEREDヒントによって、オプティマイザにemployees表とlocations表を結合するよう指示しますが、これら2つの行ソースをつなぐ結合条件はありません。
SELECT /*+ORDERED*/ e.last_name, d.department_name, l.country_id, l.state_province
FROM employees e, locations l, departments d
WHERE e.department_id = d.department_id
AND d.location_id = l.location_id
次の実行計画ではlocations (ステップ6)とemployees (ステップ4)とのデカルト積(ステップ3)が行われ、次にそれがdepartments表に結合されます(ステップ2)。
---------------------------------------------------------------------------
| Id| Operation | Name |Rows | Bytes |Cost (%CPU)|Time |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | |37 (100)| |
|*1 | HASH JOIN | | 106 | 4664 |37 (6)|00:00:01 |
| 2 | TABLE ACCESS FULL | DEPARTMENTS | 27 | 513 | 2 (0)|00:00:01 |
| 3 | MERGE JOIN CARTESIAN| |2461 |61525 |34 (3)|00:00:01 |
| 4 | TABLE ACCESS FULL | EMPLOYEES | 107 | 1177 | 2 (0)|00:00:01 |
| 5 | BUFFER SORT | | 23 | 322 |32 (4)|00:00:01 |
| 6 | TABLE ACCESS FULL | LOCATIONS | 23 | 322 | 0 (0)| |
---------------------------------------------------------------------------関連項目:
ORDEREDヒントについて学習するには、Oracle Database SQL言語リファレンスを参照してください
結合の最適化
結合の最適化により、結合がより効率的になります。
ブルーム・フィルタ
作成者Burton Bloomにちなんで名付けられたブルーム・フィルタは、集合の要素かどうかをテストする、低メモリーのデータ構造です。
ブルーム・フィルタでは、ある要素が集合に属していない場合は正確に示されますが、ある要素が集合に属している場合は誤って示される場合があります。つまり、偽陰性の可能性はありませんが、擬陽性の可能性があります。
ブルーム・フィルタの目的
ブルーム・フィルタは、値の1つの集合をテストして、それらの値が別の集合の要素であるかどうかを調べます。
たとえば、1つの集合が(10,20,30,40)で、2番目の集合が(10,30,60,70)であるとします。ブルーム・フィルタは、60と70は1つ目の集合の要素ではないことが保証され、10と30は要素である可能性があると判断できます。ブルーム・フィルタは、データ・セットのデータ量に比べて、フィルタの格納に必要なメモリー量が小さく、かつほとんどのデータが要素テストに落ちると予想される場合に、特に便利です。
Oracle Databaseでは、次のような様々な目的のためにブルーム・フィルタが使用されます。
-
パラレル問合せにおいて、特に、データベースが結合条件を満たさないためにほとんどの行を破棄する場合、子プロセスに転送されるデータ量を減らします。
-
パーティション・プルーニングと呼ばれる結合においてパーティション・アクセス・リストを作成する場合に、不必要なパーティションを排除します。
-
サーバーの結果キャッシュにデータが存在するかどうかをテストして、ディスクの読取りを回避します。
-
特にスター・スキーマで大きなファクト表と小さなディメンション表を結合する場合に、Exadataセルの要素をフィルタします。
ブルーム・フィルタは、パラレル処理とシリアル処理の両方で実行される可能性があります。
ブルーム・フィルタの仕組み
ブルーム・フィルタでは、集合に含まれるかどうかを示すためにビット配列が使用されます。
たとえば、最初は配列の8要素が0に設定されています(8要素は、この例で使用する任意の数です)。
e1 e2 e3 e4 e5 e6 e7 e8
0 0 0 0 0 0 0 0
この配列は集合を表しています。この配列で入力値iを表すために、3つの独立したハッシュ関数(3つというのは任意です)がiに適用され、それぞれの関数で1から8のハッシュ値が生成されます。
f1(i) = h1
f2(i) = h2
f3(i) = h3
この配列に値17を格納するために、ハッシュ関数でiが17に設定されて、次のハッシュ値が返されます。
f1(17) = 5
f2(17) = 3
f3(17) = 5
この例では、2つのハッシュ関数でたまたま同じ値5が返されました(ハッシュ衝突と呼ばれます)。個別のハッシュ値は5と3であるため、配列の5番目と3番目の要素に1が設定されます。
e1 e2 e3 e4 e5 e6 e7 e8
0 0 1 0 1 0 0 0
17がこの集合の要素かどうかをテストするには、逆の手順が実行されます。値17がこの集合から除外されることをテストするには、要素3または要素5に0が入る必要があります。どちらかの要素に0が入る場合、集合に17が含まれる可能性はありません。偽陰性はありえません。
17がこの集合に包含されることをテストするには、要素3と要素5の両方に1が入る必要があります。ただし、テストで両方の要素に1が入ることが示されても、集合に17が含まれない可能性は残ります。偽陽性はありえます。たとえば、次の配列も要素3と要素5はともに1ですが、値22が表されている可能性があります。
e1 e2 e3 e4 e5 e6 e7 e8
1 0 1 0 1 0 0 0ブルーム・フィルタの制御
ブルーム・フィルタを使用するかどうかは、オプティマイザで自動的に決定されます。
オプティマイザの決定をオーバーライドするには、PX_JOIN_FILTERヒントとNO_PX_JOIN_FILTERヒントを使用します。
関連項目:
ブルーム・フィルタのヒントについてさらに学習するには、Oracle Database SQL言語リファレンスを参照してください
ブルーム・フィルタのメタデータ
V$ビューには、ブルーム・フィルタのメタデータが含まれています。
次のビューを問い合せることができます。
-
V$SQL_JOIN_FILTERこのビューでは、アクティブなブルーム・フィルタで除外された行数(
FILTERED列)およびテストされた行数(PROBED列)が表示されます。 -
V$PQ_TQSTATこのビューでは、実行ツリーの各段階ごとに、各パラレル実行サーバーで処理される行数が表示されます。このビューを使用して、パラレル・プロセス間のデータ転送が、ブルーム・フィルタによってどの程度削減されているかが監視できます。
実行計画において、ブルーム・フィルタはOperation列のキーワードJOIN FILTERおよびName列の接頭辞:BFで示されます(次の計画のスニペットのステップ9に示されているとおりです)。
---------------------------------------------------------------------------
| Id | Operation | Name | TQ |IN-OUT| PQ Distrib |
---------------------------------------------------------------------------
...
| 9 | JOIN FILTER CREATE | :BF0000 | Q1,03 | PCWP | |計画のPredicate Information項において、文字列SYS_OP_BLOOM_FILTERで始まる関数を含むフィルタは、ブルーム・フィルタが使用されていることを示しています。
ブルーム・フィルタ: シナリオ
この例では、salesファクト表がproductsディメンション表およびtimesディメンション表に結合されて、営業週18でフィルタ処理されます。
SELECT /*+ parallel(s) */ p.prod_name, s.quantity_sold
FROM sh.sales s, sh.products p, sh.times t
WHERE s.prod_id = p.prod_id
AND s.time_id = t.time_id
AND t.fiscal_week_number = 18;
DBMS_XPLAN.DISPLAY_CURSORの問合せによって、次の出力が得られます。
SELECT * FROM
TABLE(DBMS_XPLAN.DISPLAY_CURSOR(format => 'BASIC,+PARALLEL,+PREDICATE'));
EXPLAINED SQL STATEMENT:
------------------------
SELECT /*+ parallel(s) */ p.prod_name, s.quantity_sold FROM sh.sales s,
sh.products p, sh.times t WHERE s.prod_id = p.prod_id AND s.time_id =
t.time_id AND t.fiscal_week_number = 18
Plan hash value: 1183628457
---------------------------------------------------------------------------
| Id | Operation | Name | TQ |IN-OUT| PQ Distrib |
---------------------------------------------------------------------------
| 0 | SELECT STATEMENT | | | | |
| 1 | PX COORDINATOR | | | | |
| 2 | PX SEND QC (RANDOM) | :TQ10003 | Q1,03 | P->S | QC (RAND) |
|* 3 | HASH JOIN BUFFERED | | Q1,03 | PCWP | |
| 4 | PX RECEIVE | | Q1,03 | PCWP | |
| 5 | PX SEND BROADCAST | :TQ10001 | Q1,01 | S->P | BROADCAST |
| 6 | PX SELECTOR | | Q1,01 | SCWC | |
| 7 | TABLE ACCESS FULL | PRODUCTS | Q1,01 | SCWP | |
|* 8 | HASH JOIN | | Q1,03 | PCWP | |
| 9 | JOIN FILTER CREATE | :BF0000 | Q1,03 | PCWP | |
| 10 | BUFFER SORT | | Q1,03 | PCWC | |
| 11 | PX RECEIVE | | Q1,03 | PCWP | |
| 12 | PX SEND HYBRID HASH| :TQ10000 | | S->P | HYBRID HASH|
|*13 | TABLE ACCESS FULL | TIMES | | | |
| 14 | PX RECEIVE | | Q1,03 | PCWP | |
| 15 | PX SEND HYBRID HASH | :TQ10002 | Q1,02 | P->P | HYBRID HASH|
| 16 | JOIN FILTER USE | :BF0000 | Q1,02 | PCWP | |
| 17 | PX BLOCK ITERATOR | | Q1,02 | PCWC | |
|*18 | TABLE ACCESS FULL | SALES | Q1,02 | PCWP | |
---------------------------------------------------------------------------
Predicate Information (identified by operation id):
---------------------------------------------------
3 - access("S"."PROD_ID"="P"."PROD_ID")
8 - access("S"."TIME_ID"="T"."TIME_ID")
13 - filter("T"."FISCAL_WEEK_NUMBER"=18)
18 - access(:Z>=:Z AND :Z<=:Z)
filter(SYS_OP_BLOOM_FILTER(:BF0000,"S"."TIME_ID"))
シングル・サーバー・プロセスでtimes表がスキャンされ(ステップ13)、次にハイブリッド・ハッシュ分散方法を使用して、行がパラレル実行サーバーに送信されます(ステップ12)。セットQ1,03のプロセスによって、ブルーム・フィルタが作成されます(ステップ9)。セットQ1,02のプロセスによってsalesがパラレルでスキャンされ(ステップ18)、次にハイブリッド・ハッシュ分散によって行がセットQ1,03に送信される(ステップ15)前に、ブルーム・フィルタの使用によって行がsalesから破棄されます(ステップ16)。セットQ1,03のプロセスによって、times行がフィルタ処理済のsales行にハッシュ結合されます(ステップ8)。セットQ1,01のプロセスによってproductsがスキャンされた後(ステップ7)、行がQ1,03に送信されます(ステップ5)。最後にQ1,03のプロセスによって、products行が前回のハッシュ結合で生成された行に結合されます(ステップ3)。

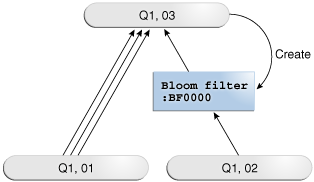

次の図は、基本プロセスを示しています。
パーティション・ワイズ結合
パーティション・ワイズ結合は2つの表の大規模な結合を分割する最適化で、一方の表が結合キーで複数の小規模な結合にパーティション化されている必要があります。
パーティション・ワイズ結合は、次のいずれかです。
-
フル・パーティション・ワイズ結合
両方の表が、結合キーによって同一レベル・パーティション化されているか、参照パーティション化されている(つまり、参照制約によって関連付けられている)必要があります。2つのパーティション間で2つの結合済表から、大きな結合が小さな結合に分割されます。
-
パーシャル・パーティション・ワイズ結合
1つの表のみが、結合キーでパーティション化されます。もう一方の表は、パーティション化してもしなくてもかまいません。
関連項目:
『Oracle Database VLDBおよびパーティショニング・ガイド』には、パーティション・ワイズ結合の詳細な説明があります。
パーティション・ワイズ結合の目的
パーティション・ワイズ結合では、結合がパラレルで実行されるときにパラレル実行サーバー間で交換されるデータ量が最小限に抑えられ、問合せのレスポンス時間が短縮されます。
この手法により、レスポンス時間は大幅に短縮され、CPUとメモリーの使用率が改善されます。Oracle Real Application Clusters (Oracle RAC)環境では、パーティション・ワイズ結合でも、インターコネクトでのデータ・トラフィックが回避されるか、少なくとも制限されます。これは、大規模な結合操作で優れたスケーラビリティを実現するために重要です。
パーティション・ワイズ結合の仕組み

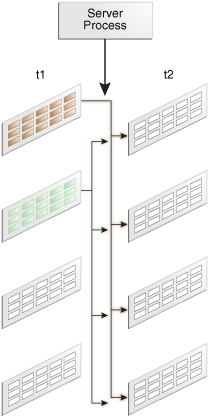

2つのパーティション化された表が、パーティション・ワイズ結合を使用することなくシリアル結合される場合は、シングル・サーバー・プロセスによって結合が実行されます。
次の図は、シングル・サーバー・プロセスによって表t1のすべてのパーティションが表t2のすべてのパーティションに結合されているため、結合はパーティション・ワイズではありません。
フル・パーティション・ワイズ結合の仕組み
データベースは、シリアルまたはパラレルにフル・パーティション・ワイズ結合を実行します。
次の図は、パラレルに実行されるフル・パーティション・ワイズ結合を示しています。この場合、並列度のグラニュルはパーティションです。各パラレル実行サーバーにおいて、パーティションが対になって結合されます。たとえば、1つ目のパラレル実行サーバーでは、t1の1つ目のパーティションがt2の1つ目のパーティションと結合されます。その結果が、パラレル実行コーディネータで組み合わされます。
フル・パーティション・ワイズ結合によって、パーティションをサブパーティションに結合することも可能です(各表で異なるパーティション化の方法が使用されている場合に有益です)。たとえば、customersはハッシュでパーティション化されていますが、salesは、レンジでパーティション化されているとします。salesをハッシュでサブパーティション化すると、customersのハッシュ・パーティションとsalesのハッシュ・サブパーティションとの間でフル・パーティション・ワイズ結合を実行できます。
次のスニペットのように、実行計画において結合前にパーティション操作が実行される場合は、フル・パーティション・ワイズ結合が実行されることを示唆しています。
| 8 | PX PARTITION HASH ALL| |* 9 | HASH JOIN |
関連項目:
『Oracle Database VLDBおよびパーティショニング・ガイド』には、パーティション・ワイズ結合の詳細な説明があり、いくつかの例が紹介されています。
パーシャル・パーティション・ワイズ結合の仕組み
フル・パーティション・ワイズ結合と異なり、パーシャル・パーティション・ワイズ結合はパラレルで実行される必要があります。
次の図は、パーティション化されているt1とパーティション化されていないt2の間のパーシャル・パーティション・ワイズ結合を示しています。
t2はパーティション化されていないため、必要に応じ、パラレル実行サーバーのセットによって、t2からパーティションが生成される必要があります。次に、別のパラレル実行サーバーのセットによって、t1のパーティションが、動的に生成されるパーティションに結合されます。その結果が、パラレル実行コーディネータで組み合わされます。
次のスニペットのように、実行計画におけるPX SEND PARTITION (KEY)操作は、パーシャル・パーティション・ワイズ結合が実行されることを示唆しています。
| 11 | PX SEND PARTITION (KEY) |関連項目:
『Oracle Database VLDBおよびパーティショニング・ガイド』には、パーティション・ワイズ結合の詳細な説明があり、いくつかの例が紹介されています。
インメモリー結合グループ
結合グループは、効果的に結合できる2つ以上の列をリストするユーザー作成オブジェクトです。
特定の問合せで、結合グループにより、列値を解凍およびハッシュするパフォーマンス上のオーバーヘッドを排除できます。結合グループには、インメモリー列ストア(IM列ストア)が必要です。
関連項目:
結合グループを使用してインメモリー問合せを最適化する方法を学習するには、Oracle Database In-Memoryガイドを参照してください
