メトリック・ダッシュボードの機能

メトリック・エクスプローラ

「メトリック・エクスプローラ」タブでは、主要なExadataハードウェア(ホストおよびストレージ・サーバー)およびソフトウェア(自動ストレージ管理)コンポーネントのビジュアライゼーションをカスタマイズできます。リカバリ・アプライアンスの場合、主要な記憶域の場所および保護されたデータベース記憶域のメトリックも含まれます。

ビジュアライゼーションを生成するには、次のフィールドで適切なオプションを選択します:

ターゲット・タイプ: メトリックが表示されるExadataハードウェアまたはソフトウェア・コンポーネントのターゲット・タイプ。
ターゲット: 指定したタイプの1つ以上のターゲット。
メトリック: 指定したターゲット・タイプの使用可能なメトリックのキュレートされたセットのうちの1つ以上のメトリック列。
メトリック値: 表示に使用されるメトリック値(「平均」、「最小」または「最大」)。データ・ソースがExadata Warehouseである場合は、追加オプションの「95パーセンタイル」を使用できます。
キー: 選択したメトリック(ストレージ・セル名やデータベース名など)に該当する場合、メトリック・キー。
キー全体の集計: 複数のキーが指定され、それらのキーの集計値をプロットする場合は、集計方法を指定します。

オプションを選択した後、「追加」をクリックして、選択内容に基づいて折れ線グラフをレンダリングします。任意のオプションを変更し、「適用」をクリックすると、追加のチャートを作成できます。これにより、更新されたオプションを反映した新しいチャートが生成されます。以前にレンダリングされたチャートは、チャートの右上隅にある「X」をクリックして削除されるまで表示されたままになります。

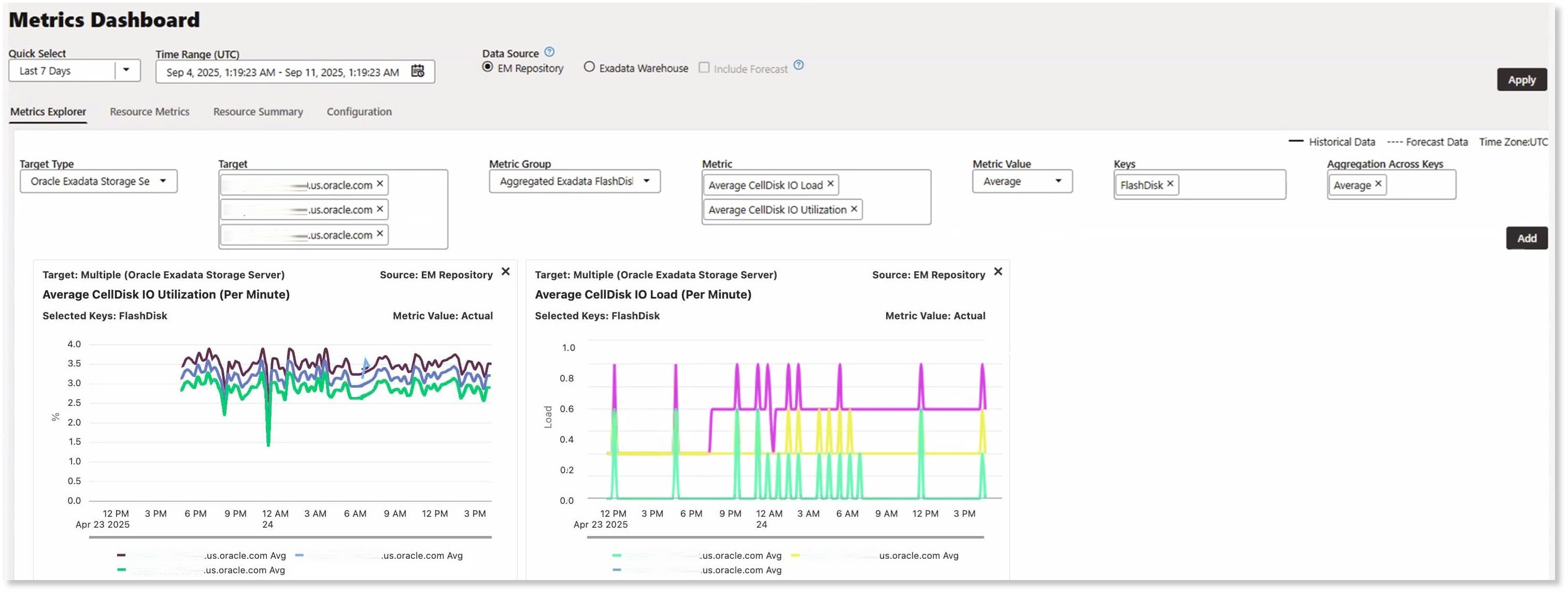

次の図は、Exadataシステム内の3つのストレージ・サーバーの平均セル・ディスクIO使用率メトリックのデータを示しています。最初のチャートでは、「キー全体の集計」フィールドでオプションが選択されていないため、ストレージ・サーバーごとに個別の行が表示されます。その後、同じ3つのストレージ・サーバーに対して平均セル・ディスクIO負荷メトリックが指定され、「キー全体の集計」が「平均」に設定されました。これにより、3つのストレージ・サーバー全体で集計された値を表す単一の線が2番目のチャートになります。

表示されるデータの粒度は、選択した時間範囲によって次のように決定されます:

過去1日間: 最も詳細な粒度が使用可能です。Exadata Warehouseの場合、一部のメトリックは分単位の粒度で利用できる場合があります。EMリポジトリの場合、データはメトリックに指定された収集頻度に従って表示されます。
過去7日間: 1時間当たり1つのデータ・ポイント。たとえば、時間範囲が「過去7日間」で「メトリック値」が「平均」の場合、すべてのデータ・ポイントの時間平均がプロットされます。より詳細な例としては、EMストレージ・サーバーのI/Oロード・メトリックの収集頻度は15分であり、Exadata Warehouseには同じメトリックに対して1分当たりに収集されたデータがあります。Exadata Warehouseの場合、時間平均は分単位のデータで計算されます。EMリポジトリの場合、時間平均は15分ごとに収集されたデータに対して計算されます。
過去30日間: 1時間当たり1つのデータ・ポイント(「過去7日間」と同じ方法)。
30日より前: 1日当たり1つのデータ・ポイント。
カスタム期間
- 2-30日の間: 1時間当たり1つのデータ・ポイント。
- 30日より前: 1日当たり1つのデータ・ポイント。

リカバリ・アプライアンスの場合、次の追加メトリックを使用できます:

保護されたデータベースの数
使用済領域(GB)
未使用領域(GB)
リカバリ・ウィンドウ領域(GB)
サイズ(GB)

リソース・メトリック

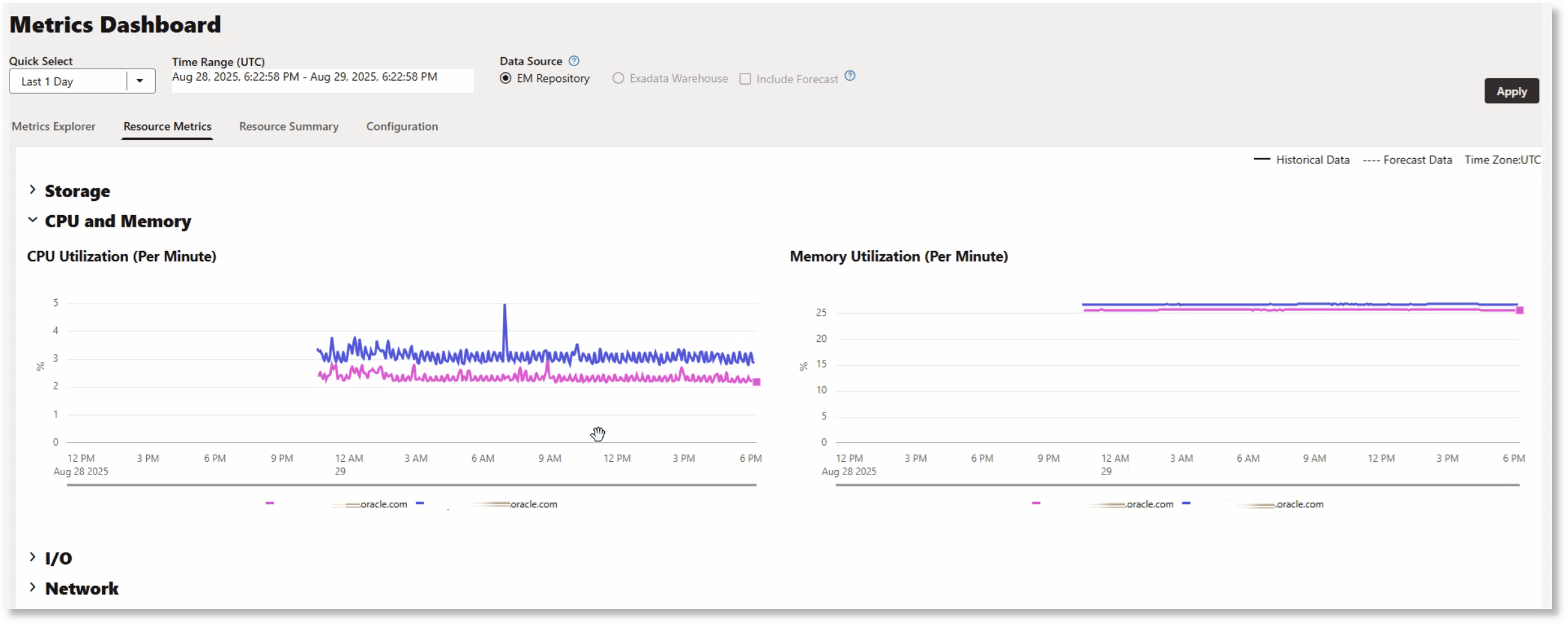

「リソース・メトリック」タブには、「ストレージ」、「CPUとメモリー」、「I/O」および「ネットワーク」の同時動作の分析に役立つ、主要メトリックの時系列のビジュアライゼーションが表示されます。このタブは、リソース使用状況の包括的な概要を提供し、エンジニアド・システム内の様々なコンポーネントの傾向、ボトルネックおよび相関関係を簡単に特定できるようにします。

リソース・サマリー

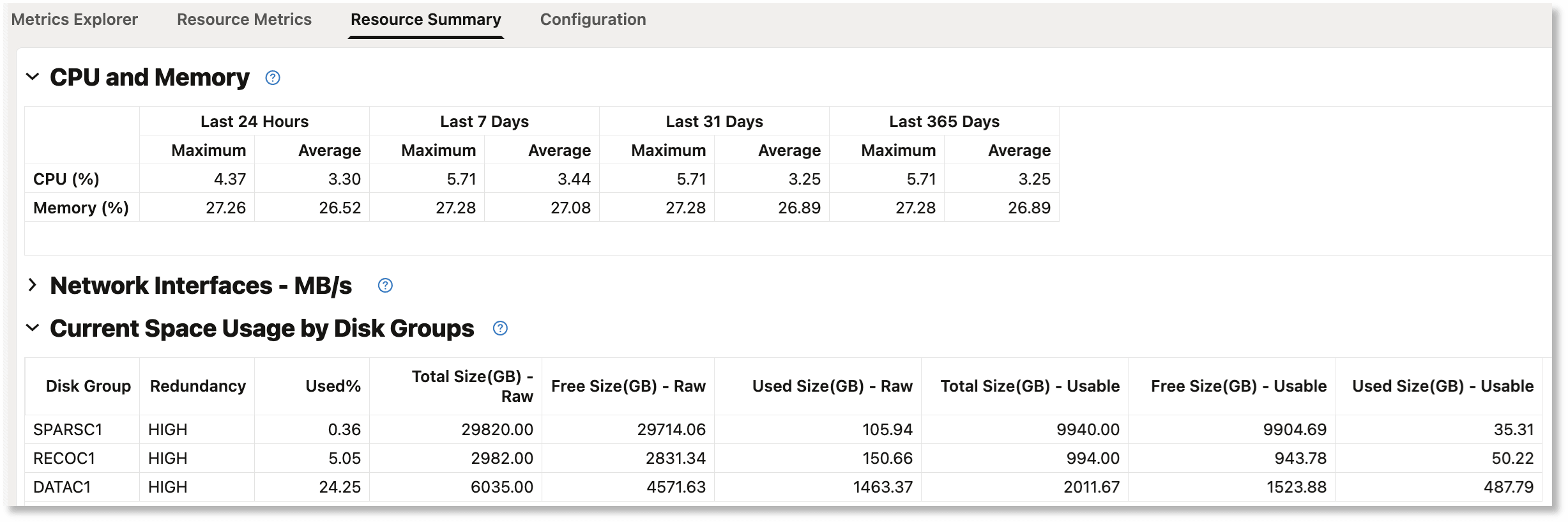

「リソース・サマリー」タブには、過去24時間、週、月および年のリソース消費の概要が表示されます。「CPUとメモリー」、「ネットワーク・インタフェース - MB/秒」および「ディスク・グループ別の現在の領域使用量」にセクションが分かれています。このタブのデータを使用して、容量を分析し、将来のリソース要件の計画に役立てることができます。

このタブのデータを「メトリック・エクスプローラ」タブの特定のメトリック・データとともに使用する方法のいくつかの例を次に示します:

これらの期間にわたって平均CPUおよびメモリー使用量が一貫している場合、年間を通してワークロードが安定していることを示している可能性がありますが、最大値の大幅な変動は、システム・アクティビティのピーク期間を識別するのに役立ちます。後者の場合は、「メトリック・エクスプローラ」タブで、関連する期間の特定のメトリック・データを調べることができます。
Exadataシステムに、より多くのデータベースに対応できる十分なストレージがあるか、今後の負荷を処理するためのストレージ容量があるかを評価するために、「ディスク・グループ別の現在の領域使用量」セクションに、ストレージ・サーバーで自動ストレージ管理(ASM)がどのように使用されているかが示されます。「メトリック・エクスプローラ」タブの「ターゲット・タイプ」フィールドで「クラスタASM」を選択し、領域関連のメトリックを1つ以上選択することで、領域使用状況のトレンドの履歴をさらに調査できます。
