23.5 グラフの表示サイズの管理

「表示サイズ」ビジュアライゼーション設定を使用して、グラフ・ビジュアライゼーション・パネルに表示するグラフ要素(頂点およびエッジ)の数を制御できます。

デフォルトの「表示サイズ」値は100です。たとえば、次のビジュアライゼーションの例を考えてみます:

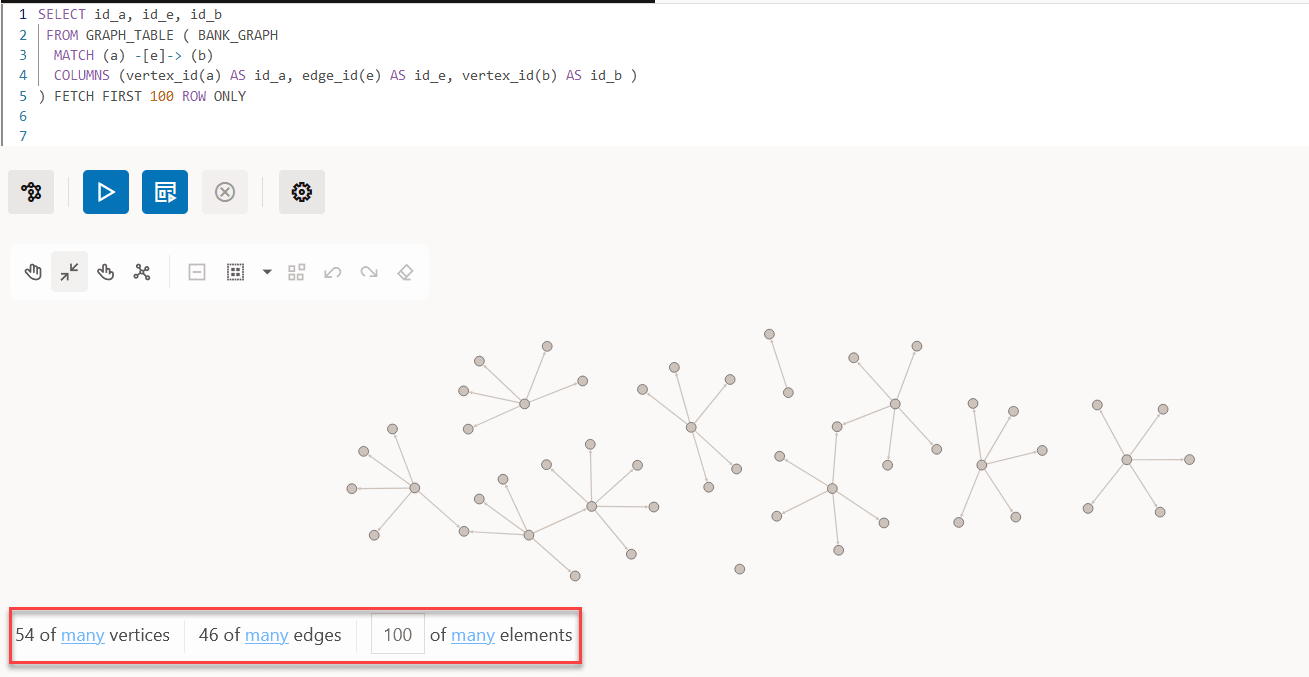

図23-18 デフォルトの表示サイズ

「図23-18 デフォルトの表示サイズ」の説明

次に、この図の意味を説明します。

• manyの頂点のうち54個: これは、54個の頂点が表示されていることを示し、manyはグラフ内の頂点の合計数を示します。
• manyのエッジのうち46個: これは、46個のエッジが表示されていることを示し、manyはグラフ内のエッジの合計数を示します。
• manyの要素のうち100個: これは、100個の要素が表示されていることを示し、manyはグラフ要素の合計数を示します。

また、グラフの表示サイズをカスタマイズするために、次のアクションがサポートされています:

• グラフに表示されるグラフ要素の合計数(次の図で強調表示されている)を動的に変更できます。

  図23-19 表示サイズの動的な更新





  「図23-19 表示サイズの動的な更新」の説明



• manyをクリックすると、グラフ内の頂点、エッジおよびグラフ要素の合計数を表示できます。

  パネルに表示されているグラフのパーセントを示す進行状況バーが、パーセントの値とともに表示されます。

  図23-20 グラフ表示を制御する進捗スライダ





  「図23-20 グラフ表示を制御する進捗スライダ」の説明



• スライダを動かすと、ビジュアライゼーションに表示する頂点またはエッジの数を動的に変更できます。
