Exemplo: Criação de um Gráfico para Exibir a Execução da Tarefa por Unidade Organizacional

Este exemplo cria um gráfico que mostra a conclusão da tarefa por unidade organizacional e permite monitorar o desempenho de cada organização na conclusão de suas tarefas.

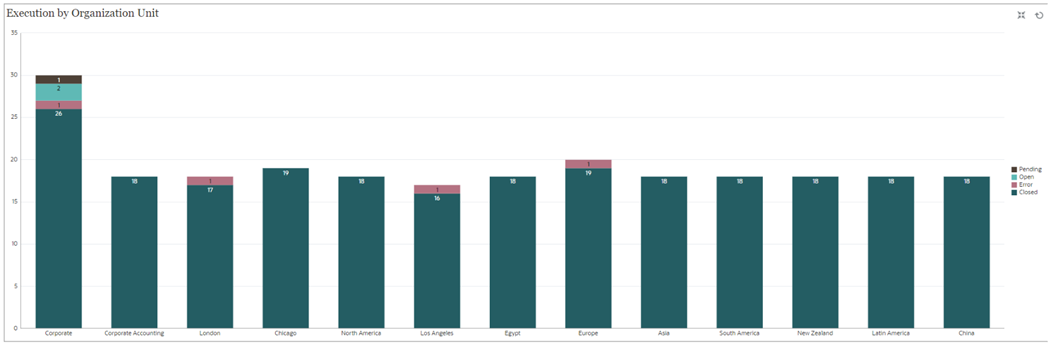

O gráfico gerado é exibido conforme mostrado. Clique em qualquer área do gráfico para detalhar e exibir os registros individuais que compõem essa área agregada.

Para criar este gráfico:

1. Na Página inicial, clique em Tarefas. Clique em Agendar Tarefas para exibir a lista de tarefas.

2. No Seletor de Exibição localizado na parte superior da página, selecione Exibição de Gráfico.

   A exibição de gráfico é mostrada com um gráfico padrão.

3. Clique em Editar no canto superior direito para exibir a caixa de diálogo Editar Gráfico.
4. Na guia Propriedades, especifique o seguinte:
   • Em Tipo, selecione Coluna.
   • Desmarque Linhas de Grade.
   • Em Período, escolha Seleção.

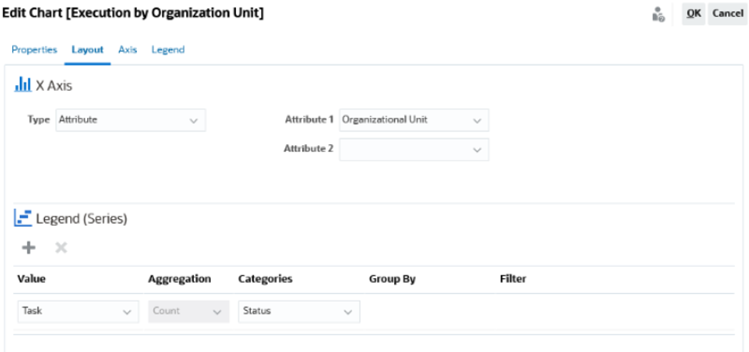

5. Na guia Layout, especifique o seguinte:



   • Na seção Eixo X:
     • Em Tipo, selecione Atributo.
     • Em Atributo1, selecione Unidade Organizacional.
   • Na seção Legenda (Série):
     • Em Valor, selecione Tarefa.
     • Em Categorias, selecione Status.
6. Na guia Eixo, deixe as configurações padrão como estão.
7. Na guia Legenda, especifique o seguinte:
   • Em Posição da Legenda, selecione Direita.
   • Em Paleta, selecione Redwood.
8. Clique em OK.
