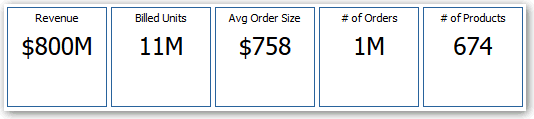

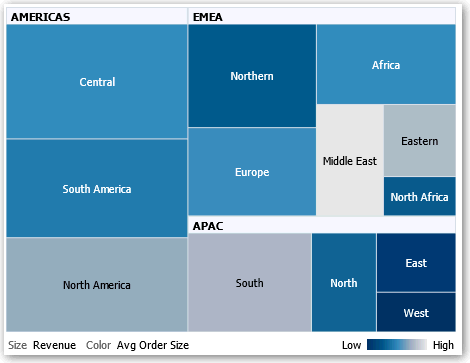

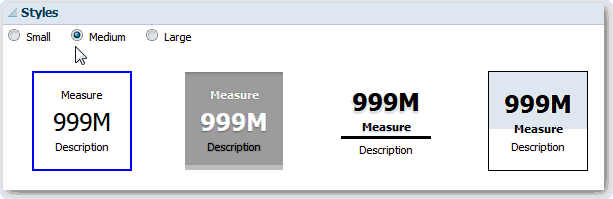

Редактирование различных типов представлений

Тепловая матрица используется для двумерной визуализации данных, значения которых представлены оттенками цвета. Простая тепловая матрица отображает моментальную сводку данных, которую удобно использовать для анализа больших объемов данных и определения резких отклонений.

На тепловой матрице отображаются данные по одному показателю. Цветные ячейки формируются путем группировки и пересечения столбцов и строк, размещенных в целевых пунктах перемещения "Запросы", "Секции", "Строки", "Столбцы" и "Цветная разметка по". Ячейки отображаются в виде процентильных накопителей или в виде непрерывно окрашенных областей. Значения ячеек могут отображаться постоянно или при наведении на ячейку указателя мыши.

По умолчанию в качестве первого показателя анализа на вкладке "Критерии" выбирается показатель "Цветная разметка по", представляющий значение показателя. Элемент "Стиль" по умолчанию имеет значение "Пересылка процентиля в накопитель" с "квартилем" в качестве значения числа накопителей. Ячейки отображаются единообразно, поскольку каждая ячейка имеет одну и ту же ширину и высоту. Высота и ширина ячейки не обязательно одинаковы. "Прозрачный" диагональный рисунок из полос представляет нулевые значения.

Под тепловой матрицей может отображаться область обозначений со следующими данными:

• Один показатель (выбранный в списке "Цветная разметка по") и соответствующая метка.

• Число указанных накопителей (например, квартиль), с цветовыми обозначениями и метками, или градиент, отображаемый в виде сплошной заливки цветом с метками для низких и высоких значений.

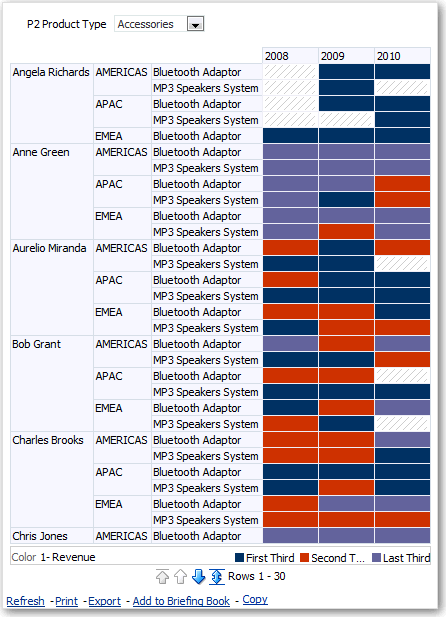

Ниже приведен пример представления тепловой матрицы на странице информационной панели. Выручка каждого торгового представителя отображается в зависимости от региона и продукта, а данные запрашиваются при выборе продукта. Выручка от продаж сгруппирована в накопители по годам. На этой тепловой матрице отображены значительные отклонения значений дохода для каждого торгового представителя (например, в 2008 г. Анджела Ричардс не получила никакой выручки от продажи адаптеров Bluetooth и акустических MP3-систем во всех регионах.)

По большей части представление решетчатой диаграммы функционирует, как сводная таблица. Основное различие между такой диаграммой и сводной таблицей заключается в отображении ячеек с данными.

В заглавных ячейках строк и столбцов решетчатой диаграммы доступны следующие возможности:

• Скрытие и перемещение подписей показателей (с помощью контекстного меню).

• Сортировка данных (с помощью контекстного меню).

• Изменение расположения строк и столбцов путем перетаскивания.

Если навести указатель мыши на ячейку данных диаграммы, отобразится контекстная информация, связанная с данными ячейки. Ячейки с числовыми данными в диаграмме имеют те же свойства, что и ячейки с числовыми данными в сводной таблице. Различия в функционировании представления решетчатой диаграммы и сводной таблицы перечислены ниже:

• Ячейки данных графика — в ячейках простой сетки отсутствует поддержка контекстного меню, а в ячейках данных графика сетки отсутствует поддержка детализации (развертывание уровней по нажатию левой кнопки мыши).

• Ячейки данных микродиаграммы – при наведении курсора на ячейки данных спарклайна отображается контекстная информация (например, первое, последнее, минимальное и максимальное значения). В отличие от сводной таблицы в сетке поддерживается только такой способ отображения контекстной информации.

Существует два типа представления решетчатой диаграммы: простое и расширенное.

В простой диаграмме отображаются внутренние компоненты визуализации одного типа, например, столбчатые диаграммы. Внутренний компонент визуализации всегда использует общую ось, поэтому все внутренние диаграммы отображаются в одном и том же масштабе. Наличие общей оси упрощает сравнение всех маркеров диаграмм в строках и столбцах.

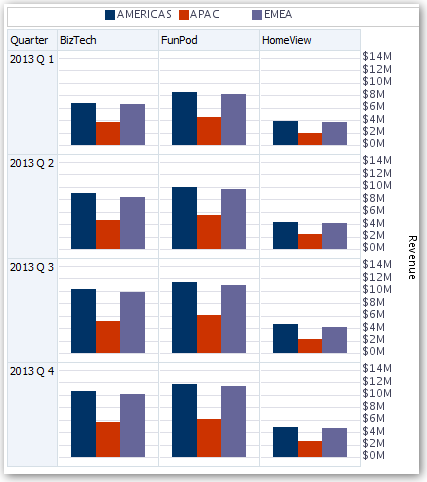

На рисунке показано простое представление решетчатой диаграммы:

.gif

Расширенная решетчатая диаграмма объединяет в себе несколько типов визуализации. В расширенной диаграмме, иллюстрирующей тренды продаж, может отображаться таблица, где в ячейках одного столбца (например, столбца "Доход") расположены числа. В ячейках другого столбца, расположенного рядом с числовым столбцом, отображаются спарклайны. Рядом с этим столбцом может отображаться другая микродиаграмма, например, столбчатые спарклайны, визуализирующие другой показатель (например, "Итоги по единице товара").

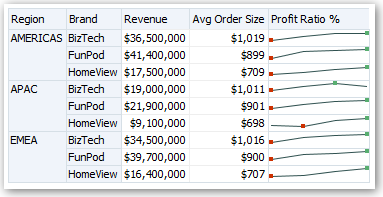

На рисунке показано расширенное представление решетчатой диаграммы:

.gif

Каждому визуализируемому показателю назначается свой тип внутренней диаграммы. Каждая ячейка таблицы масштабируется независимо от остальных.

Расширенную решетчатую диаграмму можно представить в виде сводной таблицы, ячейки которой содержат спарклайны. Однако при необходимости можно связать каждый добавленный показатель с измерением и визуально представить его в виде микродиаграммы. Это значительно отличает расширенную диаграмму от простой. В простой решетчатой диаграмме все показатели наряду с дополнительными измерениями отображаются в одних и тех же компонентах визуализации.

В этой главе приведены рекомендации, которые следует учитывать при проектировании содержимого, отображаемого в представлениях решетчатой диаграммы.

Для всех представлений решетчатой диаграммы:

• Если требуется сравнение, выбирайте простую диаграмму.

• Если требуется анализ тренда, выбирайте расширенную диаграмму.

• Старайтесь размещать данные на внутренних диаграммах графиков не слишком плотно, чтобы они были легко читаемыми. Представление решетчатой диаграммы не очень подходит для отображения нескольких серий или групп. Если при наведении указателя мыши на точку данных возникают проблемы с отображением подсказки, это означает, что данные на внутреннем графике размещены слишком плотно и их чтение затруднено.

• Для простого диаграммы:

  • Проектирование простой решетчатой диаграммы аналогично проектированию сводной таблицы с той разницей, что в диаграмме помещается гораздо меньше отображаемых ячеек.

  • Основное различие между проектированием простой решетчатой диаграммы и проектированием сводной таблицы состоит в том, что в диаграмме с визуализацией может быть связано одно или два измерения. По внешнему краю можно добавить множество более мелких измерений.

  • При проектировании решетчатой диаграммы рекомендуется использовать небольшое количество внешних измерений. Для удобства сравнения сходных элементов вся серия графиков должна просматриваться сразу, без необходимости прокрутки. Если необходимо отобразить дополнительную систему измерений, попробуйте добавить эти измерения в запрос графика.

  • Выбирая данные для отображения в заголовках столбцов и строк, убедитесь, что в заголовках столбцов отображается одно или два измерения (каждое измерения с небольшим количеством элементов).

• Для расширенной диаграммы:

  • Основной сценарий использования расширенного графика на координатной сетке — отображение графиков тренда наряду с числовыми значениями в компактном представлении. Как следствие, типичная расширенная решетчатая диаграмма содержит комбинацию спарклайнов наряду с числовыми выражениями того же показателя.

  • В идеале заголовки столбцов не должны содержать измерения. В заголовки столбцов следует включать показатели.

  • В качестве системы измерений, связанной со спарклайном, как правило, используется время. Поскольку спарклайн не содержит видимых подписей, большое значение имеет внутренняя упорядоченность визуализируемых данных. Например, визуализация регионов в виде спарклайна не имеет смысла, так как порядок регионов (который должен быть представлен на спарклайне в виде определенных столбцов) не является удобным и понятным.

  • Так же, как и при проектировании сводных таблиц, время в основном отображается по горизонтальной оси, а другие измерения — по вертикальной. Взгляд зрителя перемещается слева направо, что позволяет отследить изменения в системе измерений с течением времени.

• Иерархические столбцы не подходят для использования в простой решетчатой диаграмме. Когда иерархический столбец отображается на внешней границе, родительские и дочерние элементы (например, "Год" и "Квартал") по умолчанию отображаются на общей шкале оси. Однако, поскольку год и квартал представляют собой разные величины, маркеры дочерних графиков могут быть крайне маленькими и трудночитаемыми по сравнению со шкалой родительских графиков (иерархические столбцы подходят для использования в расширенной решетчатой диаграмме, так как каждая ячейка данных представляет собой отдельную шкалу).

Вы можете установить пороговые значения, которые будут отображаться на измерителях и конусообразных диаграммах.

1. Нажмите Изменить представление, чтобы открыть редактор представлений.
2. На панели "Настройки" выберите Предпочтение высоким значениям или Предпочтение низким значениям.

   Пример: если выбран параметр Предпочтение высоким значениям, статусы выводятся в порядке от наиболее предпочтительного индикатора (например, "Отлично") к наименее предпочтительному (например, "Предупреждение"). В таких столбцах, как "Доход", предпочтительными являются высокие значения. В таких столбцах, как "Расходы", предпочтительными являются низкие значения.

3. В списке "Порог" укажите значения данных, соответствующие определенному диапазону.

   Эти значения должны находиться в пределах между минимальным и максимальным значениями, заданными для пределов представления. Диапазон, определяемый порогом, окрашивается в цвет, отличный от цвета других диапазонов.

   Чтобы указать значение данных, можно ввести статическое значение непосредственно в поле "Порог". Также можно нажать Параметры порога и задать значение на основе данных столбца показателя, выражения с переменной или результатов запроса SQL. Выберите Динамически, чтобы система определяла пороговое значение.

4. Введите подписи для диапазонов в области "Статус".
   • Выберите Пороговые значения, чтобы использовать текущие пороговые значения в качестве подписи для диапазона.
   • Выберите Задать метку, чтобы использовать введенный текст (например, "Отлично") в качестве подписи для диапазона.

В представлении карты можно визуализировать данные карты в нескольких разных форматах и взаимодействовать с этими данными.

При визуализации данных на карте могут более ярко проявиться отношения между значениями данных, которые ранее были неочевидными. Например, в представлении карты может отображаться карта города с почтовыми индексами, окрашенными в различные цвета в зависимости от эффективности продаж, а маркер изображения может отображать среднюю скидку на каждый заказ.

В этой главе описывается взаимодействие форматирования и слоев в представлениях карты.

Вы можете изменить элементы форматирования, отображаемые в слоях представления карты.

1. Откройте представление карты для редактирования.
2. Нажмите Изменить представление, чтобы открыть редактор карт.
3. Нажмите Создать, выберите тип форматирования, затем выберите слой. Откроется диалоговое окно для определения форматирования.
4. Если для области форматирования карты не указаны слои, нажмите Новое форматирование карты. Отобразится запрос карты на импорт столбцов с зашифрованными географическими данными, необходимыми для отображения форматирования в определенном географическом слое (при условии, что эти столбцы не включены в анализ).
5. Наведите указатель мыши на имя слоя в списке, чтобы открыть меню редактирования слоя со следующими функциями.
6. Наведите указатель мыши на имя форматирования под именем слоя в списке, чтобы открыть меню для изменения порядка, редактирования и удаления элементов форматирования.
7. Установите флажок рядом с именем элемента форматирования, чтобы отобразить или скрыть его на карте.
8. Нажмите Готово.

Вы можете изменить форматирование в представлении карты, в том числе добавить цвета, столбчатые и секторные диаграммы, пузырьковые диаграммы различных размеров, изображения, линии и цветные фигуры, позволяющие использовать группировку и другие типы форматирования.

• Щелкните ссылку Создать новое форматирование карты, если в списке "Форматирование карты" отсутствуют слои.
• Нажмите кнопку Добавить новое форматирование карты в строке заголовка "Форматирование карты" или рядом с именем слоя.

В этой главе описываются различные способы перемещения по представлениям карты.

Вы можете задать исходную точку просмотра (исходный центр карты и уровень масштабирования) при первой загрузке представления карты или при обновлении страницы браузера.

1. Откройте представление карты.
   1. Откройте результаты анализа для редактирования.
   2. Откройте вкладку "Результаты" редактора анализа.
   3. Нажмите Просмотр свойств.
2. Выберите нужное значение в разделе "Исходное представление карты" на вкладке "Взаимодействие":

   Поле	Описание
   Динамическое	Масштабирование и панорамирование карты соответствует фактическим отображаемым данным. Если выбран этот параметр, фокус перемещается на элемент содержимого, добавленный пользователем в представление карты. Этот параметр рекомендуется использовать для первоначального отображения представления карты и для его обновления, так как при этом по возможности отображается все содержимое BI. Эта настройка не влияет на печать карт, так как все способы взаимодействия в режиме полного соответствия определяются координатами и уровнем масштабирования. Карта отображается в максимальном масштабе, но этот масштаб позволяет размещать на ней содержимое. Уровень масштабирования может превышать минимальный и максимальный уровень видимости, заданный для данного слоя в диалоговом окне "Редактировать фоновую карту". В случае превышения минимального и максимального уровня видимости форматирование будет скрыто.
   Последнее сохраненное	Карта отображается с последним сохраненным центром и уровнем масштабирования. Если выбран этот параметр, фокус перемещается на последнее просмотренное окно карты. Изображение определяется координатами X (долгота) и Y (широта), заданными для центра, а также уровнем масштабирования. Этот параметр можно выбрать в качестве исходной точки просмотра, но его рекомендуется всегда использовать для печати карт и выполнения других действий в режиме полного соответствия.

3. Нажмите OK.

Представление селектора столбцов — это набор раскрывающихся списков с предварительно выбранными столбцами. Пользователи могут динамически выбирать столбцы и изменять данные, которые отображаются в представлениях анализа.

К каждому столбцу в анализе можно прикрепить один раскрывающийся список, а к каждому раскрывающемуся списку — несколько столбцов. Обновления в представлении селектора столбцов влияют на все представления данных в анализе.

Столбцы добавляются в раскрывающиеся списки из панели "Предметные области". При добавлении столбцов таким способом они не добавляются на вкладку "Критерии" анализа. Вместо этого при открытии вкладки "Критерии" видно, что теперь столбец называется "Группа столбцов". Для данного списка также указан столбец по умолчанию. Столбец по умолчанию — это столбец, в котором создан раскрывающийся список.

Селектор представлений позволяет пользователям выбирать определенные представления результатов из сохраненных представлений анализа. При размещении на информационной панели селектор представлений отображается в виде списка, в котором пользователи могут выбрать нужное представление. Выбранное представление отображается в области под селектором.

Как правило, селектор представлений включает представления, которые не отображаются в представлении "Составной макет". Например, можно создать для анализа таблицу, график, измеритель и представление селектора, но включить только одну таблицу и представление селектора в представление "Составной макет". При отображении анализа на информационной панели пользователи могут выбрать представление графика или измерителя из представления селектора представлений.

В представлении фильтров отображаются фильтры, примененные в анализе.

По аналогии с этапами выбора фильтры позволяют ограничить анализ так, чтобы в результате можно было получить ответ на конкретный вопрос. Фильтры применяются перед агрегацией запроса. См. Создание фильтров для столбцов.

В представлениях этапов выбора отображаются этапы выбора, используемые в анализе. По аналогии с фильтрами, этапы выбора позволяют получать ответы на определенные вопросы. Этапы выбора применяются после агрегации запроса.

Не изменяйте этапы выбора в этом редакторе представления. Чтобы изменить этапы выбора, закройте редактор этапов выбора и откройте панель "Этапы выбора". См. раздел "Уточнение выборки данных".

Представления статического текста добавляют статический текст для отображения вместе с результатами анализа.

В представление статического текста можно включать переменные, как показано в примере ниже. См. Расширенные методы: создание ссылок на сохраненные значения в переменных.

[u] Представление статического текста [/u][br/]
Регион: @{variables.myFavoriteRegion} - Год:
@{variables.myFavoriteYear}[br/]
системное время: @{system.currentTime}[dddd,MMMM dd,yyyy][br/]
Версия продукта: @{system.productVersion}[br/]
[br/]

В представлении заголовка отображаются следующие компоненты: заголовок, подзаголовок, логотип и метки времени результатов.

Если заголовок не указан, в качестве заголовка отображается имя сохраненного анализа. В несохраненных анализах текстовое поле Заголовок остается пустым. Пользователь может ссылаться на переменные в текстовых полях редактора заголовка.
