Odwzorowania interfejsu użytkownika

Odwzorowanie interfejsu użytkownika (IU) umożliwia renderowanie HTML w strefach portalu i skryptach asystenta procesu biznesowego. Odwzorowanie tego interfejsu służy do tworzenia podczas implementacji formularzy danych wejściowych i odwzorowań danych wyjściowych bezpośrednio połączonych z procedurami biznesowymi klienta. Innymi słowy odwzorowanie interfejsu użytkownika ułatwia przechwytywanie i wyświetlanie obiektów biznesowych i usług biznesowych.

Odwzorowanie interfejsu użytkownika stanowi repozytorium jednego dokumentu HTML połączonego ze schematem XML, który służy do definiowania danych wyświetlanych i/lub modyfikowanych przez dokument HTML. Dokument HTML odwzorowania interfejsu użytkownika umożliwia dostosowywanie sposobu wyświetlania zgodnie z dowolną metodą obsługiwaną przez ten dokument, w tym JavaScript i pełną funkcjonalność CSS.

Obsługa narzędzi konfiguracji dla odwzorowanie interfejsu użytkownika polega na umożliwieniu dostarczania i pobierania dokumentu XML z HTML. Więcej informacji na temat specjalistycznej obsługi HTML i funkcjonalności JavaScript można znaleźć w sekcji Atrybuty i funkcje odwzorowania interfejsu użytkownika.

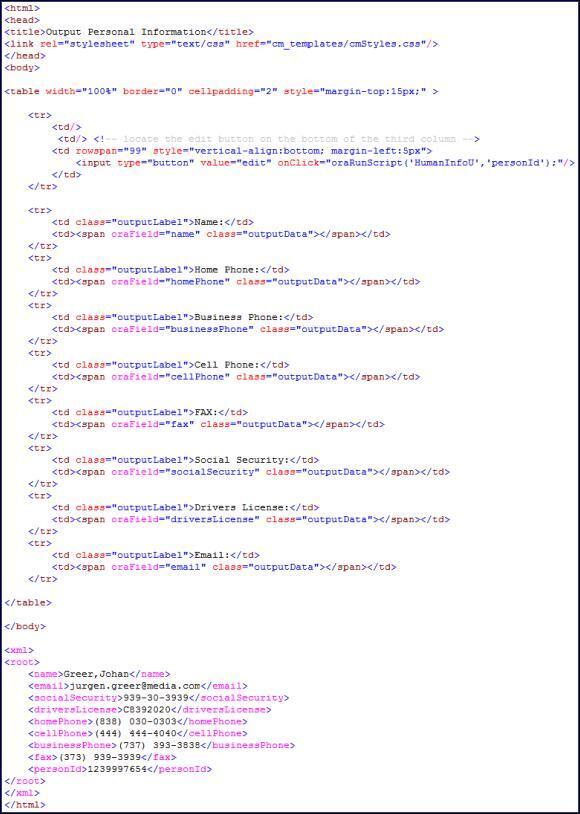

Rysunek 1. HTML - wyświetlanie obiektu biznesowego "Klient"
HTML - wyświetlanie obiektu biznesowego Klient

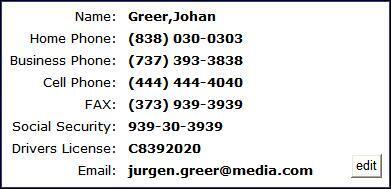

Rysunek 2. Renderowany HTML klienta (dane wyjściowe strefy)
Renderowany HTML klienta

Odwzorowania interfejsu użytkownika stanowią zazwyczaj tabele służące do łączenia ze strefami portalu. Więcej informacji można znaleźć w sekcji Strefy odwzorowania. Po utworzeniu odwołania do skryptów asystenta procesu biznesowego odwzorowania interfejsu użytkownika są zazwyczaj modelowane jako formularze do przechwytywania i aktualizowania danych.

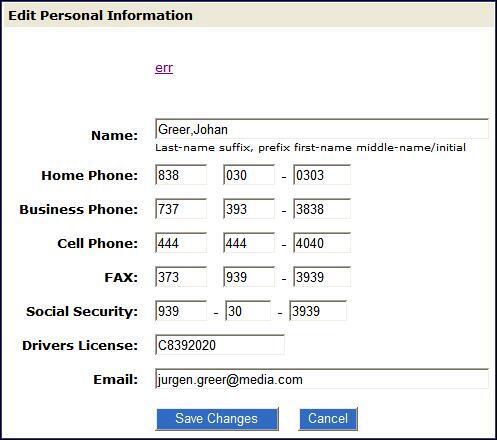

Rysunek 3. Renderowane formularze danych wejściowych HTML (dla skryptów asystenta procesu biznesowego)
Renderowany formularz danych wejściowych HTML

Strefy portalu mogą zawierać odwołania do odwzorowania interfejsu użytkownika dotyczącego nagłówka strefy. Dzięki wykorzystaniu odwzorowania interfejsu użytkownika można także określić ich obszar filtra. Ten typ odwzorowania interfejsu użytkownika nie stanowi kompletnego dokumentu HTML, ale jest określony jako "fragment" odwzorowania interfejsu użytkownika.

Uwaga: Wskazówki dotyczące odwzorowania interfejsu użytkownika. Zależna od kontekstu strefa "Wskazówki dotyczące odwzorowania interfejsu użytkownika" jest widoczna na stronie obsługi odwzorowania interfejsu użytkownika. Ta strefa zawiera kilka łączy służących do uruchamiania tematów pomocy powiązanych z prawidłową składnią schematów oraz składnią podpowiedzi dot. interfejsu użytkownika.
Uwaga: Edytowanie HTML. W celu utworzenia dokumentu HTML, który będzie można następnie wycinać i wklejać do odwzorowania interfejsu użytkownika, można zastosować wiele edytorów HTML. Dodatkowo w ramce znajduje się pełna lista węzłów schematów i atrybutów XML dostępnych podczas tworzenia schematu danych odwzorowania.
