Utilizar el asistente de configuración de Oracle Exadata con Oracle Exadata Database Service on Cloud@Customer
Introducción
Al gestionar un entorno de Exadata, es esencial tener una vista clara y completa de la configuración del sistema, ya sea que esté planificando un cambio de versión, revisando los recursos del sistema y los requisitos ambientales o simplemente garantizando que se sigan las mejores prácticas. Para simplificar este proceso, Oracle desarrolló el asistente de configuración de Oracle Exadata (OECA).
OECA es una utilidad ligera diseñada para configurar y mostrar información detallada sobre los sistemas de Exadata, incluidas métricas de rendimiento, recursos utilizables, requisitos de energía y detalles de red. Admite una amplia gama de ofertas de Exadata, como Oracle Exadata Database Machine, Oracle Exadata Database Service on Cloud@Customer y Oracle Zero Data Loss Recovery Appliance. Es una herramienta valiosa tanto para clientes como para ingenieros de Oracle, que ayuda en las evaluaciones de configuración, la planificación de actualizaciones y la documentación del estado actual de un sistema.
En este tutorial, configuraremos un sistema X11M de Oracle Exadata Database Service on Cloud@Customer mediante OECA. Repasaremos las diversas opciones y características disponibles en la herramienta mientras explicamos cada una de ellas.
Objetivos
-
Instalar OECA.
-
Configure un sistema de Oracle Exadata Database Service on Cloud@Customer en OECA.
-
Trabajar con configuraciones de varios racks.
-
Comprender la interfaz de la OECA.
Tarea 1: Instalación de OECA
-
Descargue OECA desde aquí: portal de Oracle.
-
Extraiga y ejecute el archivo ejecutable, que iniciará la descarga de un archivo
.zip
que contiene los recursos necesarios para ejecutar OECA. -
Una vez finalizada esta descarga, descomprima el archivo y navegue hasta la carpeta web.
-
Abra el archivo
index.html

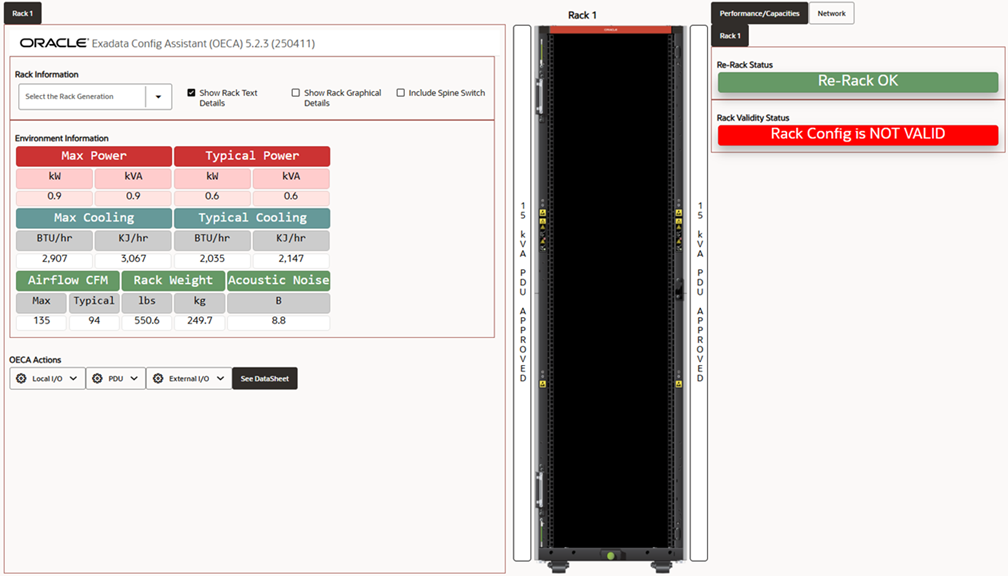

mediante el explorador que desee. A continuación, debería ver la página como se muestra en la siguiente imagen. En este punto, está listo para empezar a configurar el primer sistema de Exadata.
Tarea 2: Configuración de un sistema Oracle Exadata Database Service on Cloud@Customer en OECA
En esta tarea, configuraremos un X11M de Oracle Exadata Database Service on Cloud@Customer con dos nodos de base de datos y tres servidores de almacenamiento.
-

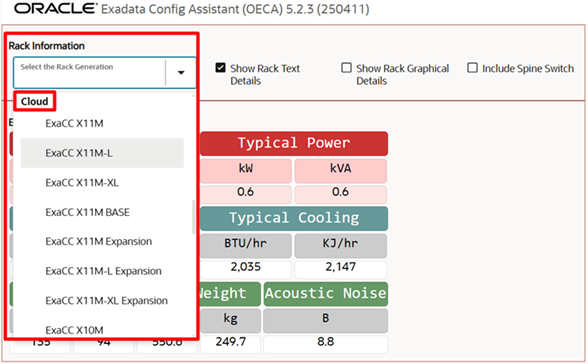

Seleccione el sistema que desea configurar en el menú desplegable Rack Information (Información de rack).
-
Desplácese hacia abajo hasta las opciones de Oracle Exadata Database Service on Cloud@Customer en la sección Cloud del menú desplegable.
-
Seleccione ExaCC X11M.
Esto rellenará automáticamente varios valores en la pantalla. Por ejemplo, la opción Generación/Tipo de Servidor de Base de Datos se definirá en 2, ya que es el número mínimo de nodos de base de datos que se pueden configurar en un sistema Exadata. Puede ajustar este valor para que coincida con la configuración deseada.

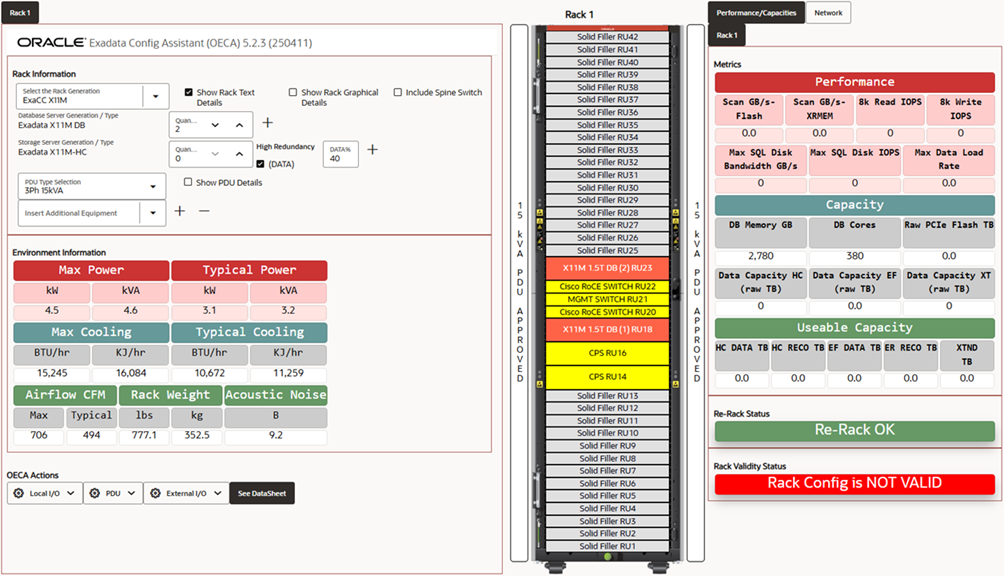

Nota: Tome nota de la sección Estado de validez de bastidor. Inicialmente, se mostrará el mensaje Rack Config is NOT VALID. Esto se debe a que la configuración mínima para este sistema requiere dos nodos de base de datos y tres servidores de almacenamiento, pero en nuestro ejemplo, aún no se ha configurado ningún servidor de almacenamiento.
-
Seleccione el número de Tipo/Generación de Servidor de Almacenamiento.

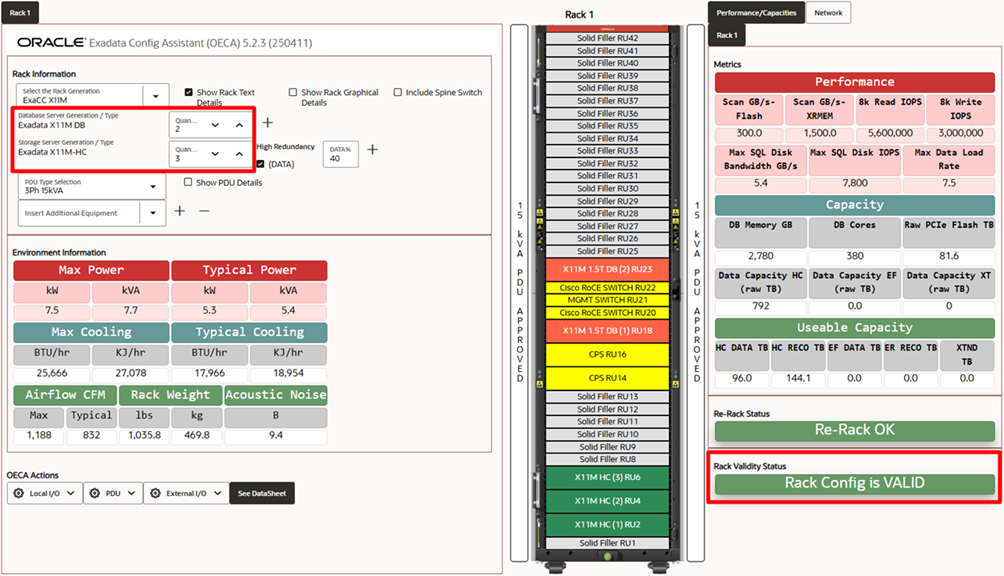

Cambie el valor Storage Server Generation/Type (Generación/Tipo de servidor de almacenamiento) a 3. Esto actualizará automáticamente el estado a Rack Config is VALID. Puede ajustar este valor para que coincida con la configuración deseada.
Ahora hemos configurado correctamente un sistema X11M de Oracle Exadata Database Service on Cloud@Customer en OECA. Los valores que se muestran en las distintas secciones ahora reflejarán los recursos, las métricas y la información de entorno asociados con este rack configurado.
Tarea 3: Trabajar con configuraciones de varios racks
Si un único rack no es suficiente para acomodar todos los componentes necesarios para ejecutar las cargas de trabajo, OECA ofrece la opción de habilitar la multi-racking. Multi-racking le permite conectar varios racks de Exadata en un único sistema integrado, combinando y aprovechando eficazmente los recursos disponibles en todos los racks.
El primer rack configurado en un entorno de varios racks se conoce como Rack primario, que incluye los servidores del plano de control para la conectividad de OCI. Los racks adicionales conectados al rack principal se denominan Racks de expansión. De manera predeterminada, cada rack de expansión incluye un servidor de almacenamiento y requiere que se agreguen un mínimo de 4 servidores para que la configuración se considere válida. Esto significa que, además del servidor de almacenamiento incluido, debe agregar 3 servidores más (servidores de almacenamiento o de base de datos).
En Oracle Exadata Database Service on Cloud@Customer, puede configurar hasta 6 racks en una configuración de varios racks, incluido el rack principal. En estos 6 racks, el número máximo de servidores de base de datos permitido es 32, mientras que el número máximo de servidores de almacenamiento es 64.
Teniendo esto en cuenta, pasemos a configurar un sistema de Oracle Exadata Database Service on Cloud@Customer con un rack de expansión en OECA.

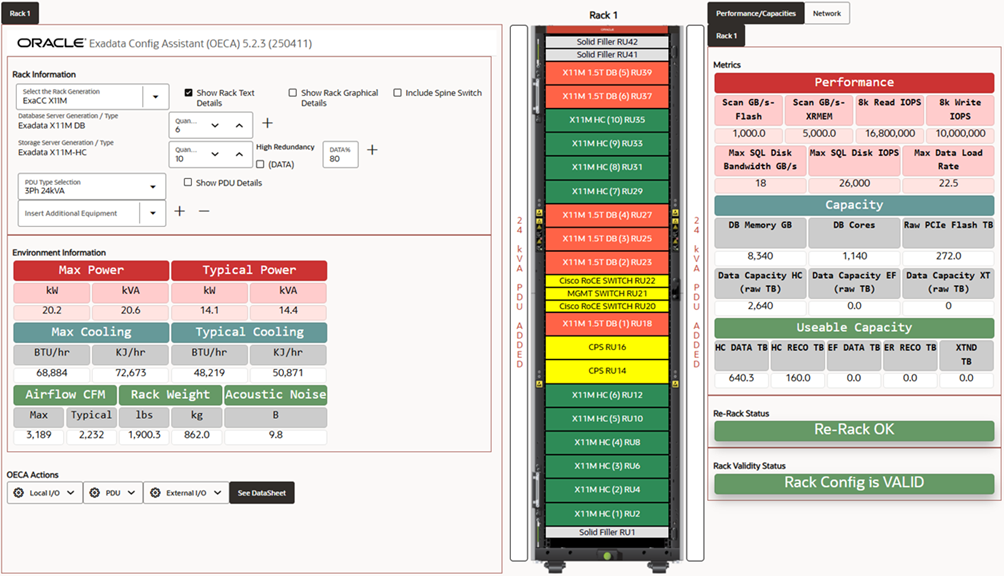

En la configuración de ejemplo anterior, hemos alcanzado el número máximo de componentes permitidos para el rack primario (16 componentes en total: 6 nodos de base de datos y 10 servidores de almacenamiento en este caso). Pero, ¿y si necesita más recursos para su despliegue? En ese caso, tendrá que expandirse con un segundo rack, que es donde entra en juego el multi-racking.

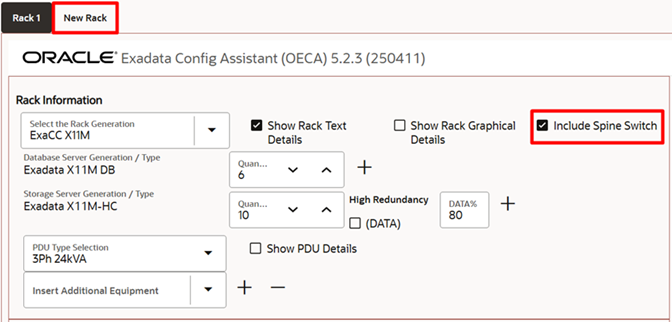

Para activar el seguimiento múltiple, seleccione Include Spine Switch (Incluir conmutador medular) en la sección Rack Information (Información de bastidor). De esta forma, se agregará un nuevo separador junto al separador Rack 1 en la parte superior izquierda de la página y se colocará automáticamente un conmutador medular en RU1. El switch de interconexión de racks es un componente crítico en configuraciones de varios racks, ya que facilita la interconexión entre racks, lo que les permite funcionar como un único sistema unificado.
Al hacer clic en el separador Nuevo rack, se activará una alerta emergente con el siguiente mensaje: Debe validar cada configuración de rack individualmente y, a continuación, agregarla a varias rutas. El seguimiento múltiple no verifica la validez de configuración. Este mensaje indica que el rack que configure en esta ficha no se validará automáticamente, por lo que es esencial seguir las directrices oficiales para los racks de expansión durante la configuración. Para obtener más información sobre los mínimos y máximos de rack de Oracle Exadata Database Service on Cloud@Customer, consulte la sección Expansión de varios racks en Visión general de la expansión de almacenamiento flexible.
Después de hacer clic en Aceptar en este mensaje de alerta, observará que se ha creado un nuevo separador denominado Rack 2. Aquí es donde configuraremos el rack de expansión.

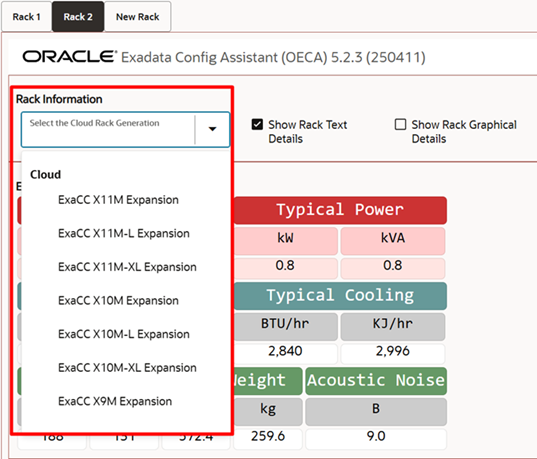

Para comenzar, seleccione la opción Generación de rack en la nube en la sección Información de rack. Tenga en cuenta que, para X11M, solo puede ampliar mediante los componentes X11M. Además, asegúrese de que el tipo de servidor de base de datos configurado en el rack principal (Rack 1) coincida con el rack de expansión, ya que no se permite la combinación de diferentes tipos. Los tipos de servidor de base de datos se identifican como X11M, X11M-L y X11M-XL, cada uno de los cuales ofrece una cantidad diferente de memoria por servidor de base de datos. Para obtener más información sobre los tipos de servidor de base de datos, consulte la Hoja de datos de Exadata Cloud@Customer X11M.

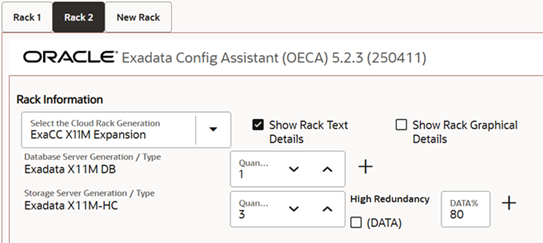

En nuestro ejemplo, configuramos servidores de base de datos X11M estándar en el rack principal, de modo que seleccione la opción ExaCC X11M Expansion. Observará que un único servidor de almacenamiento se agrega inmediatamente a la configuración.
Para garantizar que la configuración del rack de expansión sea válida, se necesita un mínimo de 4 servidores (servidores de base de datos o de almacenamiento), con un máximo de 18. Esto se debe a que los racks de expansión no incluyen servidores de plano de control. Agregue 3 o más servidores al rack para que coincidan con la configuración deseada.
Ahora ha configurado correctamente un sistema Oracle Exadata Database Service on Cloud@Customer con un rack de expansión.

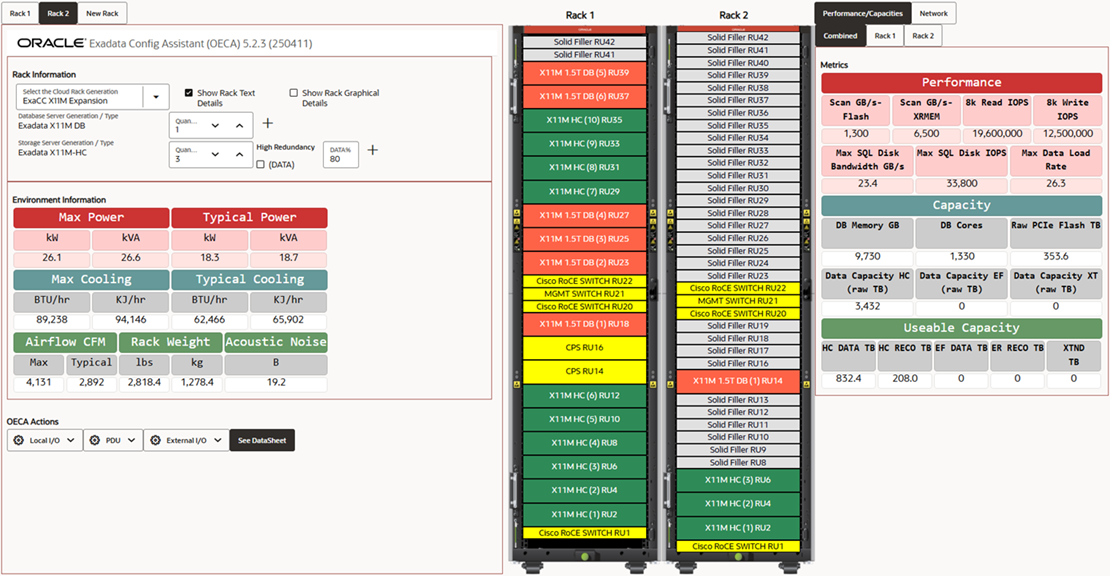

OECA le permite ver los recursos y la información del entorno de este sistema de varios racks, ya sea por rack o como una vista combinada. Para ver la información combinada, haga clic en Combined (Combinado) en la parte superior derecha de la pantalla. Los valores mostrados en las diferentes secciones de la OECA se actualizarán automáticamente para reflejar el total de recursos y la información de entorno de ambos racks. Para ver información de bastidor individual, haga clic en Rack 1 o Rack 2 junto al botón Combined.
Nota: No es necesario llenar completamente un rack antes de agregar un rack de expansión. En algunos casos, debido al peso, la potencia u otras limitaciones o requisitos, puede optar por dejar algunas RU vacías. Simplemente configure el sistema según sea necesario, teniendo en cuenta los requisitos mínimos para los racks principales y de expansión. Sin embargo, es importante asegurarse de que los bastidores primarios y de expansión estén ubicados físicamente en las huellas posteriores dentro del centro de datos, o lo más cerca posible, debido a las limitaciones de longitud de los cables.
En la siguiente sección, caminaremos por las diferentes secciones de la OCDE y explicaremos su propósito en detalle.
Comprender la interfaz de la OECA
Información de rack

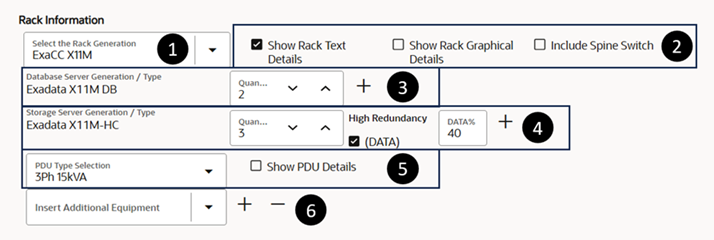

La sección Rack Information (Información del rack) permite configurar el sistema seleccionando los servidores de base de datos y los servidores de almacenamiento deseados, definiendo el tipo de PDU, agregando equipo adicional y configurando la visualización gráfica del rack en la pantalla.
-
Seleccionar la generación de rack: seleccione el tipo de sistema y la generación que desea configurar. Las opciones disponibles se agrupan en cuatro categorías: Dos Sockets y Ocho Socket Oracle Exadata Database Machines, ZDLRA (Oracle Zero Data Loss Recovery Appliance) y Cloud para los sistemas Oracle Exadata Database Service on Cloud@Customer.
-
Casillas de verificación para detalles visuales y opciones de varios racks:
- Mostrar detalles de texto de rack: muestra información textual sobre cada unidad de rack (RU) del rack.
- Mostrar detalles gráficos del rack: muestra imágenes realistas de los componentes en cada RU del rack.
- Incluir conmutador medular: seleccione esta opción para configuraciones de varios racks. Aparecerá un separador Nuevo rack en la parte superior de la página junto al separador Rack 1 y se colocará automáticamente un conmutador medular en RU1.
-
Generación/Tipo de Servidor de Base de Datos: especifica la cantidad de servidores de base de datos incluidos en la configuración. El número mínimo permitido es 2. El botón + situado junto al cuadro Cantidad permite incluir otras generaciones de servidores de bases de datos de Exadata (aplicables solo a generaciones de Exadata anteriores).
-
Generación/Tipo de Servidor de Almacenamiento: especifica la cantidad de servidores de almacenamiento incluidos en la configuración. El número mínimo permitido es 3. El botón + permite agregar otras generaciones de servidores de almacenamiento de Exadata (aplicables solo a generaciones de Exadata anteriores). En el caso de X11M, puede hacer clic en + para seleccionar un tipo diferente de servidor de almacenamiento de la misma generación de X11M (base o alta capacidad).
- (DATA) casilla de control: seleccione esta casilla cuando las copias de seguridad estén activadas en el almacenamiento local. De esta forma, se asignará automáticamente el 40 % del almacenamiento utilizable al grupo de discos DATA (que se muestra en el cuadro DATA% a la derecha) y el 60 % a RECO. Para obtener más información sobre las proporciones de asignación de almacenamiento, consulte Allocation Proportions for DATA, RECO and SPARSE Disk Groups.
- DATA%: configure manualmente el espacio asignado al grupo de discos DATA. Cuando la casilla de control (DATA) no está activada, este valor se define por defecto en 80%. Para obtener más información sobre las proporciones de asignación de almacenamiento, consulte Allocation Proportions for DATA, RECO and SPARSE Disk Groups.
Nota: Puede configurar servidores de almacenamiento base o de alta capacidad (HC) en X11M, pero no se permite la combinación de ambos tipos.
-
Selección de tipo de PDU: seleccione un tipo de PDU según la configuración del centro de datos y la calificación de la PDU. Según la cantidad de servidores de almacenamiento y base de datos configurados en el rack, es posible que algunas clasificaciones de PDU estén restringidas. Las opciones disponibles incluyen 3Ph 15kVA, 3Ph 24kVA, 1Ph 15kVA y 1Ph 22kVA.
- Mostrar casilla de control Detalles de PDU: muestra detalles gráficos en el rack, como grupos de puertos y tomas de distribución de energía para la PDU seleccionada.
-
Insertar equipo adicional: configure cualquier equipo adicional que se vaya a colocar dentro del rack, además de los servidores de bases de datos, los servidores de almacenamiento, los conmutadores de red integrados de Oracle Exadata Database Service on Cloud@Customer y los servidores de plano de control. Deberá especificar la RU de inicio y finalización de este equipo, así como el consumo de energía (vatios) y el peso (libras). Este equipo adicional se reflejará automáticamente en la disposición física. Deje esta sección en blanco si no hay ningún equipo adicional instalado.
Información medioambiental

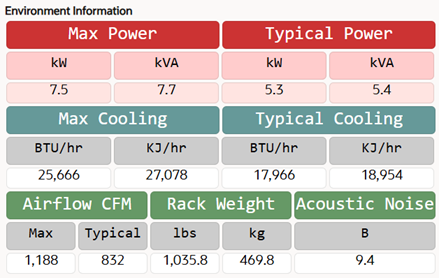

La sección Información de entorno proporciona datos esenciales para garantizar el funcionamiento fiable y eficiente del sistema. Muestra detalles sobre la potencia, la refrigeración, el flujo de aire, el peso del rack y el ruido para el rack configurado. Esta información se actualiza automáticamente cada vez que se realiza un cambio de configuración.
Acciones de la OCDA
La sección Acciones de OECA proporciona herramientas para guardar, cargar, exportar e importar la configuración del rack. También ofrece información adicional sobre las PDU y los detalles de la hoja de datos.
-
E/S local: permite guardar o cargar la configuración en la sesión del explorador. Al guardar la configuración actual, puede volver a ella durante la misma sesión de OECA mediante la opción Load.
-
PDU:
- Reequilibrar: aparecerá una ventana emergente con las operaciones de reequilibrio disponibles. Según el tipo de PDU seleccionado, es posible que pueda volver a equilibrar menos látigos (no disponibles para PDU 15kVA de 3Ph) o volver a equilibrar toda la energía. El reequilibrio puede tardar un par de minutos en completarse.
- Ver cables: proporciona una asignación de cableado entre los componentes del rack y los diferentes grupos y tomas de PDU, incluida la longitud de los cables.
- Alarmas y umbrales: esta opción está disponible al activar la casilla de control Mostrar detalles de PDU en la sección Información de rack. Muestra información sobre la configuración del umbral de tensión para la tensión baja y alta para el tipo de PDU seleccionado.
-
E/S externa: permite exportar la configuración actual al archivo
a.txt
o importar una existente desde el equipo. -
Consulte DataSheet: muestra las especificaciones ambientales, las regulaciones, las certificaciones y las métricas de rendimiento del sistema en texto sin formato. Abre un nuevo separador.
Rendimiento/capacidades

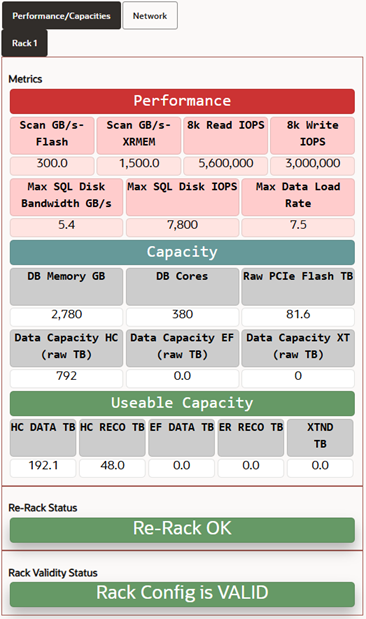

La sección Performance/Capacities (Rendimiento/capacidades) muestra los detalles de rendimiento y capacidad raw/utilizable del rack configurado. Estos valores se actualizan automáticamente a medida que agrega o elimina componentes del rack o cambia el ratio de asignación de almacenamiento, lo que le permite evaluar rápidamente el rendimiento y las capacidades de recursos que proporcionará.
La imagen anterior también incluye dos secciones adicionales:
- Estado de nuevo rack: indica si la configuración actual del rack de Exadata cumple los requisitos de equilibrio y estabilidad para un transporte, instalación o transferencia seguros. Si se carga demasiado peso en las RU superiores, el rack aumenta su peso en la parte superior, lo que aumenta el riesgo de inclinación. En estos casos, el mensaje Re-Rack NOT OK (Volver a empaquetar NO OK) aparecerá en rojo. Asegúrese de que la distribución de peso en el rack configurado sea adecuada y esté validada por el mensaje Re-Rack OK (Volver a montar en rack correcto).
- Estado de validez del rack: verifica la validez de la configuración del rack. Si la configuración es válida, el mensaje Rack Config is VALID se mostrará en verde. Si no es así, el mensaje Rack Config is NOT VALID se mostrará en rojo. Para Oracle Exadata Database Service on Cloud@Customer, una configuración válida requiere al menos dos nodos de base de datos y tres servidores de almacenamiento.
Red

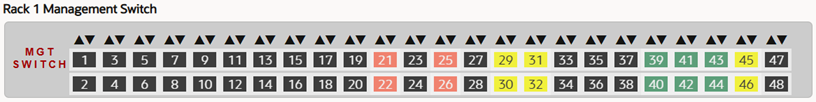

La sección Network (Red) aparece cuando selecciona la ficha Network (Red) en la parte superior derecha de la pantalla. Proporciona una representación gráfica de los puertos utilizados para conectar los distintos componentes del rack al conmutador de gestión y a los conmutadores RoCE. Los puertos utilizados se actualizan automáticamente a medida que se agregan o extraen componentes del rack.
Resumen
Oracle Exadata Configuration Assistant (OECA) es una herramienta potente y fácil de usar diseñada para simplificar la configuración y la gestión de los racks de Exadata. Con OECA, los usuarios pueden manejar eficientemente las métricas de potencia, refrigeración, conexiones de red, recursos y rendimiento, al tiempo que garantizan la estabilidad del rack y la validez de la configuración.
OECA hace que sea fácil guardar, cargar, exportar e importar configuraciones. Las actualizaciones en tiempo real permiten a los usuarios ver el impacto de los cambios a medida que se agregan o eliminan nuevos componentes y racks. OECA es igualmente valiosa tanto si gestiona sistemas de Exadata locales, dispositivos de recuperación o entornos de Exadata Cloud@Customer. Proporciona la información necesaria para optimizar el rendimiento y mantener la integridad de la configuración.
