Wat zijn strategiestructuren?
In een strategiestructuur worden een doelstelling en de ondersteunende onderliggende doelstellingen en prestatiekengetallen hiërarchisch weergegeven.
Een strategiestructuur bevat ook ondersteunende gegevens voor de doelstelling, zoals de bedrijfseigenaar en gerelateerde documenten.
Met een strategiestructuur kunt u verkennen en navigeren in:
-
De strategie voor een gehele scorecard (dat wil zeggen: de basisdoelstelling) bijvoorbeeld Bedrijf ABC.
-
De strategie voor een afzonderlijke doelstelling, bijvoorbeeld 'Doorlooptijd bij ondersteuning verminderen'.
Er zijn twee typen diagrammen voor een strategiestructuur:
-
Strategiestructuurdiagram. Zie Strategiestructuurdiagrammen voor aanvullende informatie.
-
Strategiebijdragewieldiagram. Zie Strategiebijdragewieldiagrammen voor aanvullende informatie.
Zie Strategiestructuren maken voor aanvullende informatie over het maken van een strategiestructuur.
Strategiestructuurdiagrammen
In een strategiestructuurdiagram worden een doelstelling en de ondersteunende onderliggende doelstellingen en prestatiekengetallen hiërarchisch in een boomstructuur weergegeven.
Een strategiestructuurdiagram bestaat uit de volgende onderdelen:
-
De structuurdiagram : bestaat uit nodes die een doelstelling en de bijbehorende ondersteunende doelstellingen en prestatiekengetallen weergeven. Met elke node wordt de status getoond van de doelstelling of het prestatiekengetal door middel van het pictogram en de kleur die het beoordelingsbereik aangeven. Een node voor een prestatiekengetal toont ook de werkelijke waarde van het prestatiekengetal en het variantiepercentage ten opzichte van het doel.
-
De panoramische weergave: biedt een bovenaanzicht van het structuurdiagram.

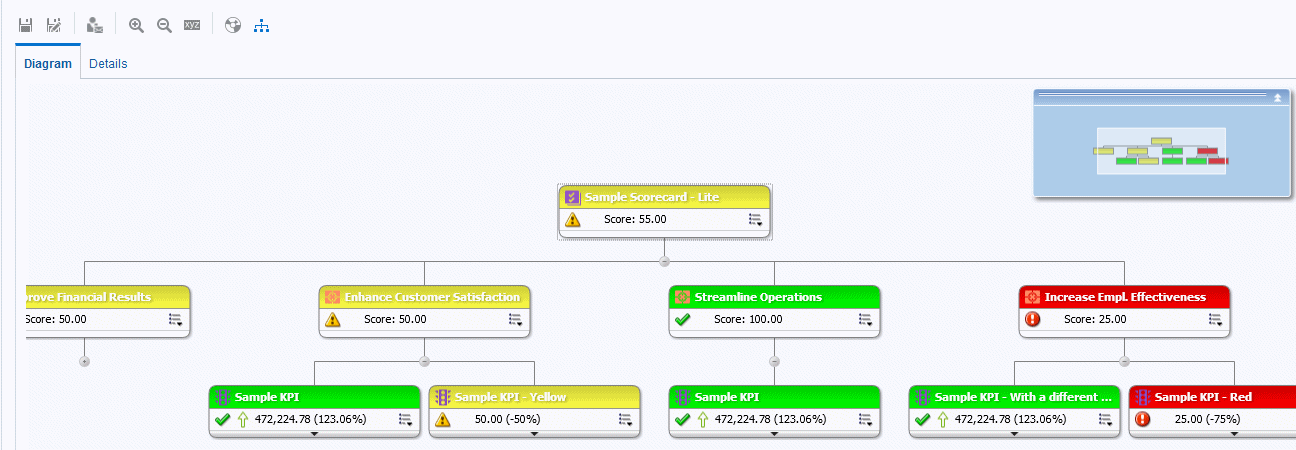

In de afbeelding ziet u een voorbeeld van een strategiestructuurdiagram.
Strategiebijdragewieldiagrammen
In een strategiebijdragewieldiagram worden een doelstelling en de ondersteunende onderliggende doelstellingen en prestatiekengetallen hiërarchisch weergegeven in een cirkeldiagram dat een strategiebijdragewieldiagram wordt genoemd.
Met het strategiebijdragewieldiagram kunt u gemakkelijk zien wat de bijdrage (of invloed) van een bepaalde doelstelling of een bepaald prestatiekengetal is aan een bovenliggende doelstelling. Het gedeelte bevat onderstaande componenten:
-
Strategiebijdragewiel: bestaat uit een cirkel (of focusnode) in het midden die de begindoelstelling van het diagram weergeeft. Deze cirkel wordt omgeven door concentrische cirkels die zijn onderverdeeld in sectoren. Elke sector is een node die een onderliggende doelstelling of onderliggend prestatiekengetal weergeeft.
De grootte van een sector wordt bepaald door het gewicht dat is toegewezen aan de voorstelling van de doelstelling die of het prestatiekengetal dat wordt vertegenwoordigd in de gewogen-beoordelingsregel van het bovenliggende niveau. Zie Gewichten toewijzen aan onderliggende doelstellingen, initiatieven en prestatiekengetallen voor aanvullende informatie over het toewijzen van gewichten. Als het bovenliggende niveau geen gewogen-beoordelingsregel heeft, zijn de onderliggende sectoren van een bovenliggend niveau allemaal even groot.
-
Informatievenster: bevat de volgende informatie over de huidige node:
-
Het statuspictogram en ofwel de score (voor een doelstelling) of de werkelijke waarden en het variantiepercentage (voor een prestatiekengetal)
-
De status van de onderliggende niveaus
-
Het gewicht dat aan de node is toegewezen in de gewogen-beoordelingsregel van het bovenliggende niveau
-
-
Focustraject: bestaat uit een groep kleine cirkels die de node in het midden van het strategiebijdragewiel weergeven en alle eventuele hogere niveaus die zijn opgenomen in het diagram. Met elke cirkel wordt de statuskleur van de bijbehorende node weergegeven.
In de afbeelding ziet u een voorbeeld van een strategiebijdragenwieldiagram voor de doelstelling 'Improve Financial Results' (Financieel resultaat verbeteren). De onderliggende doelstelling 'Kosten verminderen' wordt gemarkeerd.
