使用本地访问连接到 Oracle Cloud Infrastructure Kubernetes Engine 集群

简介

在本教程中，我们将指导您使用本地访问连接到 Oracle Cloud Infrastructure Kubernetes Engine（OCI Kubernetes Engine 或 OKE）集群。在本教程结束时，您将能够将本地计算机配置为安全高效地与 OKE 集群交互。此连接方法对于管理集群资源、部署应用程序以及排除本地环境中的运行故障至关重要。无论您是初学者还是经验丰富的 Kubernetes，此分步方法都将确保顺利、直接的设置。

当您查看 Kubernetes 集群的网络部分时，您将拥有可用于部署的不同 Kubernetes 网络体系结构。有关更多信息，请参见 Example Network Resource Configurations 。

有时，您希望使用专用 IP 地址部署 API 端点，当您这样做时，Kubernetes 集群无法使用 OCI Cloud Shell 应用程序进行管理，也无法从连接到 Internet 的另一台计算机进行管理。您需要选择本地访问，但在连接本地访问之前，我们首先需要设置一个可以充当堡垒的实例。

目标

• 使用本地访问连接到 Oracle Cloud Infrastructure Kubernetes Engine 集群。

任务 1：验证 Kubernetes 集群

确保在 OCI OKE 上部署了 Kubernetes 集群。

• 要在 OKE 上部署 Kubernetes 集群，请使用以下方法之一：

  • 任务 1：创建新的 Kubernetes 集群并验证组件：使用快速创建模式在 OKE 上部署 Kubernetes 集群。

  • 任务 1：使用 OKE 部署 Kubernetes 集群：使用定制创建模式在 OKE 上部署 Kubernetes 集群。

  • 使用 Terraform 使用 OKE 在不同的 OCI 区域中部署多个 Kubernetes 集群，并使用 RPC 创建完整网格网络：使用 Terraform 在 OKE 上的多个区域部署多个 Kubernetes 集群。

  • 使用 Oracle Cloud Infrastructure Kubernetes Engine 在 Terraform 上部署 Kubernetes 集群：使用 Terraform 在 OKE 上部署单个 Kubernetes 集群。

• 登录到 OCI 控制台，导航到 Developer Services 、Kubernetes Clusters (OKE) 并单击集群。



• 单击访问集群。



• 选择本地访问。复制在正确创建和配置堡垒后所需的以下命令。



任务 2：创建新的 Linux 实例作为堡垒

在本任务中，我们将在公共子网中部署堡垒实例，但当使用 OCI 堡垒服务和会话时（在本教程后面），最好在专用子网中部署堡垒实例。在本教程中，我们没有这样做，因为我们想要展示灵活性和各种不同的选项。

任务 2.1：创建包含入站和出站规则的 bastion-private-sec-list 安全列表

确定新堡垒实例将位于 10.0.5.0/24 中的新子网。我们需要这样做才能正确创建安全列表。

• 转到 OCI 控制台，导航到网络和虚拟云网络，然后选择部署 Kubernetes 集群的 VCN。

  1. 单击安全列表。
  2. 单击创建安全列表。
  3. 输入一个安全列表名称。
  4. 单击 + Another Ingress Rule 。



• 输入以下信息以创建入站规则 1 。

  1. 源类型：输入 CIDR 。
  2. 源 CIDR：输入要作为堡垒实例 (10.0.5.0/24) 的子网的源。
  3. IP 协议：输入 TCP 。
  4. Destination Port Range ：输入 22 。
  5. 单击 + Another Ingress Rule 。



• 输入以下信息以创建入站规则 2 。

  1. 源类型：输入 CIDR 。
  2. 源 CIDR：输入要作为堡垒实例 (10.0.5.0/24) 的子网的源。
  3. IP 协议：输入 ICMP 。
  4. 向下滚动。



• 单击 + Another Egress Rule 。



• 输入以下信息以创建出站规则 1 。

  1. 目标类型：输入 CIDR 。
  2. 目标 CIDR：输入源作为所有内容 (0.0.0.0/0)。
  3. IP 协议：输入 All Protocols 。
  4. 单击创建安全列表。



• 请注意，新安全列表已创建，请单击安全列表并验证规则。



  1. 单击入站规则。
  2. 请注意，规则存在。

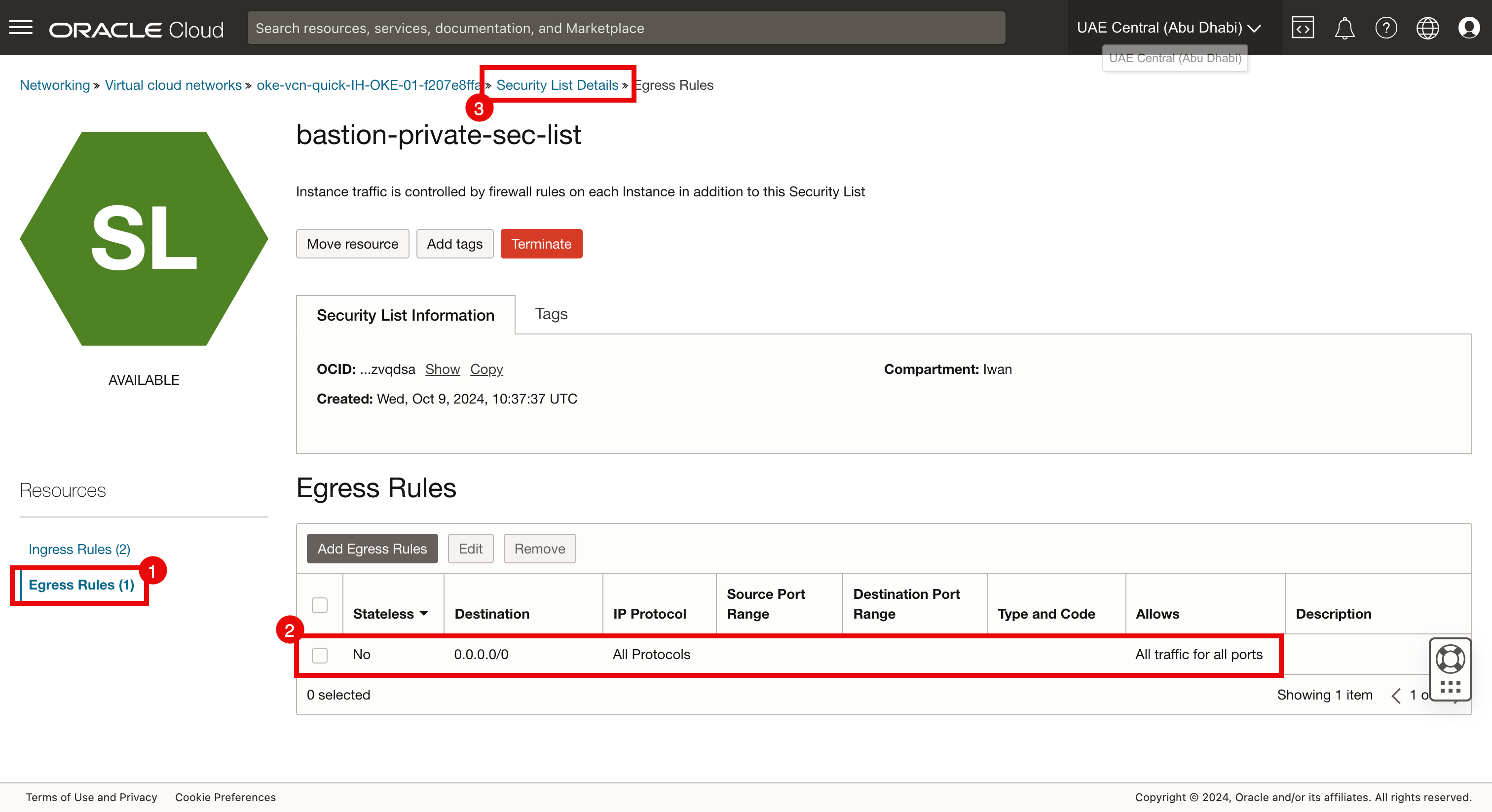

  1. 单击出站规则。
  2. 请注意，该规则存在。



任务 2.2：使用入站和出站规则创建 bastion-public-sec-list 安全性

• 单击创建安全列表。



  1. 输入一个安全列表名称。
  2. 单击 + Another Ingress Rule 。



• 输入入站规则 1 的以下信息。

  1. 源类型：输入 CIDR 。
  2. 源 CIDR：输入要作为堡垒实例 (10.0.5.0/24) 的子网的源。
  3. IP 协议：输入 ICMP 。
  4. 单击 + Another Ingress Rule 。



• 输入入站规则 2 的以下信息。

  1. 源类型：输入 CIDR 。
  2. 源 CIDR：输入源作为一切 (0.0.0.0/0)。
  3. IP 协议：输入 TCP 。
  4. Destination Port Range ：输入 22 。
  5. 单击 + Another Ingress Rule 。



• 输入入站规则 3 的以下信息。

  1. 源类型：输入 CIDR 。
  2. 源 CIDR：输入源作为一切 (0.0.0.0/0)。
  3. IP 协议：输入 ICMP 。
  4. 单击 + Another Egress Rule 。



• 输入出站规则 1 的以下信息。

  1. 目标类型：输入 CIDR 。
  2. 目标 CIDR：输入源作为所有内容 (0.0.0.0/0)。
  3. IP 协议：输入 All Protocols 。
  4. 单击创建安全列表。



• 请注意，新安全列表已创建，请单击安全列表并验证规则。

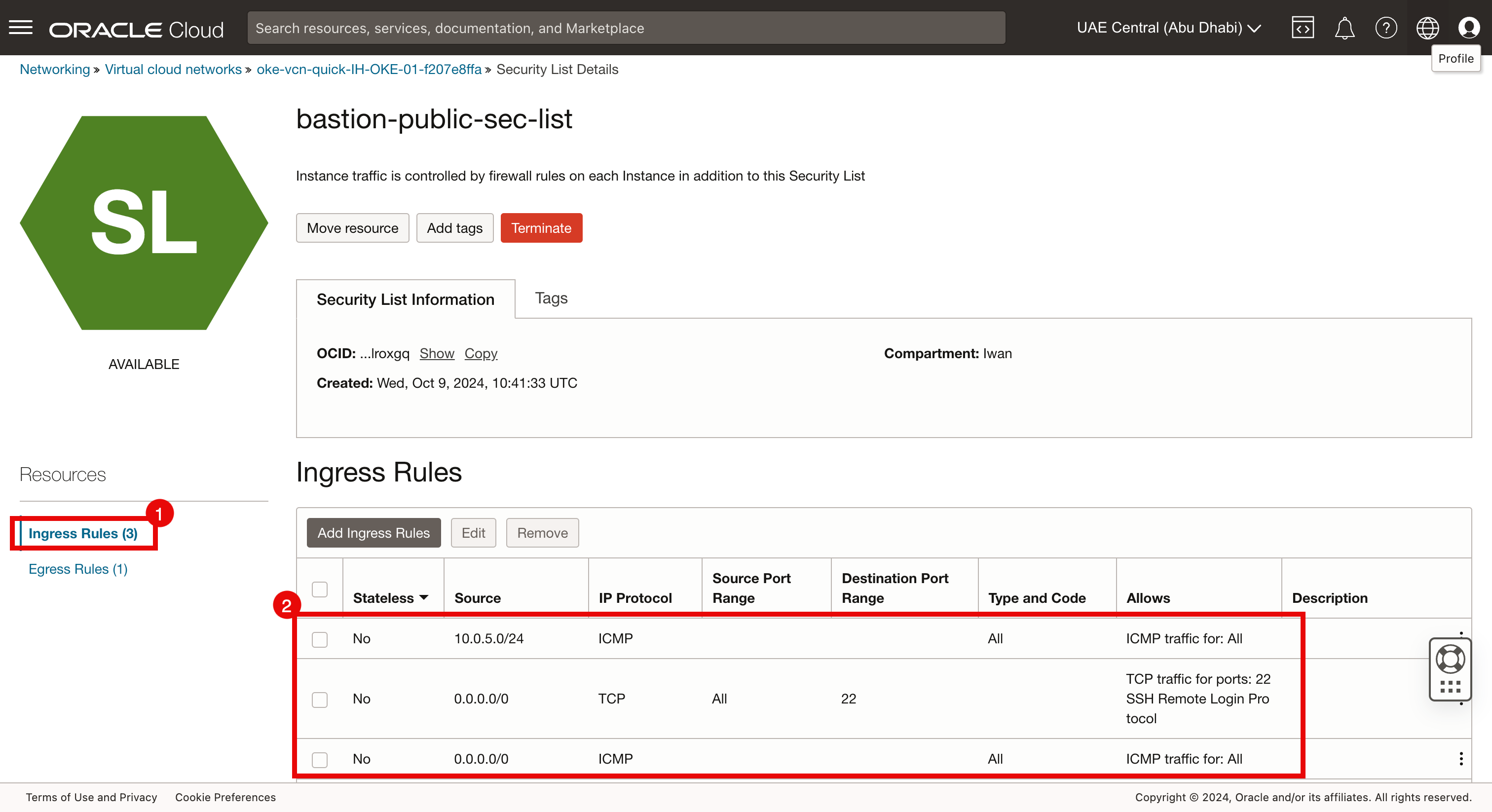

  1. 单击入站规则。
  2. 请注意，规则存在。



  1. 单击出站规则。
  2. 请注意，该规则存在。



任务 2.3：创建具有 Internet 网关的 bastion-route-table 以添加到堡垒实例以供 Internet 访问

注：请确保您已在 VCN 中创建了互联网网关。

• 转至 Virtual Cloud Networks Details（虚拟云网络详细信息）页面。

  1. 单击路由表。
  2. 单击创建路由表。



  1. 输入名称。
  2. 单击 + Another Route Rule 。



• 在规则部分中，输入以下信息。

  1. 目标类型：选择 Internet 网关。
  2. 目标 CIDR 块：输入 0.0.0.0/0。
  3. 目标 Internet 网关：选择现有 Internet 网关。
  4. 单击创建。



• 请注意，新路由表已创建，请单击路由表并验证规则。



  1. 请注意，该规则存在。
  2. 单击 VCN 返回 VCN 页面。



任务 2.4：为堡垒实例创建区域公共子网 (bastion-subnet)

• 单击子网。



• 单击创建子网并输入以下信息。

  1. 输入名称。
  2. Subnet Type（子网类型）：选择 Regional（区域）。
  3. IPv4 CIDR 块，输入 10.0.5.0/24。
  4. 向下滚动。



  1. 路由表：选择在任务 2.3 中创建的路由表。
  2. 子网访问：选择公共子网。
  3. 向下滚动。



  1. DHCP 选项区间：选择默认 DHCP 选项。
  2. 安全列表：为公共子网选择在任务 2.2 中创建的安全列表。
  3. 单击创建子网。



• 请注意，新子网已创建。



任务 2.5：将 bastion-private-sec-list 添加到 Worker 专用子网以按堡垒实例访问 Worker 节点

• 转至 Virtual Cloud Networks Details（虚拟云网络详细信息）页面。

  1. 单击子网。
  2. 单击 Kubernetes worker 节点连接到的子网。



  1. 单击安全列表。
  2. 单击添加安全列表。



  1. 安全列表：为在任务 2.1 中创建的专用子网选择安全列表。
  2. 单击添加安全列表。



• 请注意，安全列表已添加到（Kubernetes worker 节点）子网。



任务 2.6：创建 OCI 计算实例

创建堡垒实例。

• 转到 OCI 控制台，导航到计算、实例，然后单击创建实例。



  1. 输入名称。
  2. 向下滚动。



• 向下滚动。



  1. 选择用于在任务 2.4 中创建子网的 VCN 。
  2. 选择在任务 2.4 中创建的子网。



• 向下滚动。



  注：在此示例中，我们使用了现有的公钥。您还可以选择生成密钥对，但如果执行此操作，请确保保存该密钥对，因为以后需要它。要使用生成密钥对创建实例，请参见 Create Your First Linux Compute Instance Using Oracle Cloud Infrastructure 。

• 在创建计算实例页中，输入以下信息。

  1. 选择上载公共密钥文件。
  2. 单击浏览。
  3. 确保已选择现有公钥。
  4. 向下滚动。



• 单击创建。



• 请注意，实例显示 PROVISIONING 状态。



任务 2.7：将堡垒实例 (BastionHost) 的公共 IP 地址获取到 SSH

• 访问实例详细信息页。

  1. 实例完全部署后，它将显示正在运行状态。
  2. 复制公共 IP 地址。



任务 2.8：登录到堡垒主机

• 打开可用于设置 SSH 连接的终端或其他应用程序，然后运行以下命令。

  1. 将目录更改为私有密钥和公共密钥的存储位置。
  2. 运行以下命令以通过 SSH 使用私有密钥连接到实例公共 IP 地址。
  3. 输入 yes 继续。
  4. 请注意，您现在已登录到实例。
  5. 运行以下命令以获取实例的专用 IP 地址。
  6. 请注意，实例的 IP 地址为 10.0.5.62/24，位于 10.0.5.0/24 的子网中。



任务 3：创建堡垒会话

可以将堡垒实例用作独立主机，但也可以使用堡垒服务或堡垒会话。为此，我们需要安装堡垒插件并创建堡垒会话。

堡垒会议有哪些好处？

在专用子网中部署实例时，无法直接从互联网访问该实例。但是，通过设置堡垒并启动堡垒会话，可以使专用实例可供访问。这允许实例充当管理 OCI 环境内其他资源的踏脚石。

任务 3.1：在实例上安装堡垒插件

• 转到在任务 2.6 中创建的实例。

  1. 单击 Oracle Cloud Agent 。
  2. 向下滚动。



  1. 将堡垒设置为 Enabled 。
  2. 该服务设置为 Stopped 。这将在几分钟后改变。

  注:

  • 要部署堡垒插件，实例需要通过 NAT 网关或 Internet 网关访问 Internet，因为该插件是从 Internet 下载的。当插件状态仍处于已停止状态时，请检查您的 Internet 连接。
  • 您还可以手动安装 Oracle Cloud Agent Software。有关详细信息，请参见安装 Oracle Cloud Agent 软件。



• 安装 Oracle Cloud Agent Software 时，状态将更改为正在运行。



任务 3.2：创建堡垒会话

• 定位至身份、安全性，然后单击堡垒。

  1. 单击 Create bastion 。



• 输入以下信息。

  1. 堡垒名称：输入名称。
  2. 目标虚拟云网络：选择堡垒实例和 Kubernetes 集群所在的 VCN。
  3. 目标子网：选择堡垒实例所在的子网。
  4. CIDR 块允许列表：选择允许列表。要允许所有内容，请使用 0.0.0.0/0。
  5. 单击 Create bastion 。



• 请注意，堡垒状态为创建。



  1. 几分钟后，堡垒状态将更改为活动。
  2. 单击堡垒。



• 单击创建会话。



• 输入以下信息。

  1. 会话类型：选择托管 SSH 会话。
  2. 会话名：输入名称。
  3. 用户名：输入堡垒实例的用户名。
  4. 计算实例：选择在任务 2.6 中创建的堡垒实例。
  5. 添加 SSH 密钥：选择选择 SSH 密钥文件。
  6. 单击浏览。
  7. 确保选择在任务 2.6 中创建的堡垒实例的公钥。
  8. 单击创建会话。

  注：在此示例中，为了简单起见，我们使用与堡垒实例相同的 SSH 密钥对。我们建议您创建或使用与堡垒实例使用的密钥对不同的密钥对。



任务 3.3：获取堡垒会话的 SSH 命令

• 转到堡垒详细信息页。

  1. 请注意，堡垒会话已创建。
  2. 单击三个点菜单。
  3. 选择复制 SSH 命令。



任务 3.4：登录到堡垒主机

• 打开可用于设置 SSH 连接的终端或其他应用程序，然后运行以下命令。

1. 在终端中运行以下复制的 SSH 命令。
2. 输入 yes 继续进行堡垒 SSH 会话。
3. 输入 yes 继续实例 SSH 会话。
4. 请注意，您现在已通过堡垒会话登录到实例。

注：这是连接到我们显示的堡垒实例的另一种方式。现在，我们通过堡垒会话连接到堡垒实例，之前我们直接与 SSH 连接到堡垒实例。

任务 4：设置 OCI 命令行界面 (CLI)

我们已成功设置堡垒实例、堡垒和堡垒会话，并且我们已验证连接，现在需要设置 OCI CLI，以便能够在 OCI 环境中执行 CRUD（创建、读取、更新和删除）操作。

• 运行以下命令以更新已安装的软件。

  [opc@oke-bastion-instanc ~]$ sudo dnf update




• 输入 y 以确认更新。



• 请注意，更新已完成！。



  1. 运行以下命令以安装 Oracle Developer 发行版。

     [opc@oke-bastion-instanc ~]$ sudo dnf -y install oraclelinux-developer-release-el8


  2. 在此示例中，已安装 Oracle Developer 发行版。如果不是在您的情况下，请安装它。



  1. 运行以下命令以安装 OCI CLI。

     [opc@oke-bastion-instanc ~]$ sudo dnf install python36-oci-cli


  2. 输入 y 确认安装。



• 请注意，安装已完成！。



  1. 运行以下命令以验证安装的 OCI CLI 版本。

     [opc@oke-bastion-instanc ~]$ oci -v


  2. 请注意，OCI CLI 版本为 3.49.0 。



任务 5：配置 OCI CLI

我们需要添加一些配置，以确保 OCI CLI 能够在您的 OCI 租户上进行验证，以便您能够执行 CRUD 操作。

• 运行以下命令以在主文件夹中创建新的隐藏目录。

  [opc@oke-bastion-instanc ~]$ mkdir  ~/.oci/


• 运行以下命令，将目录更改为刚创建的目录。

  [opc@oke-bastion-instanc ~]$ cd  ~/.oci/


• 运行以下命令以生成新密钥对（公钥和私钥）。在本教程中，我们未使用任何密码，因此我们将在口令短语问题中输入 N/A 。

  [opc@oke-bastion-instanc .oci]$ oci setup keys


• 运行以下命令以验证密钥对是否已成功生成。

  [opc@oke-bastion-instanc .oci]$ ls -l




• 运行以下命令以获取公钥的内容。确保你复制，因为你以后会需要它。

  [opc@oke-bastion-instanc .oci]$ cat ~/.oci/oci_api_key_public.pem




  1. 转到 OCI 控制台，单击概要信息图标。
  2. 单击我的概要文件。



• 向下滚动。



  1. 单击 API 密钥。
  2. 单击添加 API 密钥。



  1. 选择 Paste a public key 。
  2. 粘贴从堡垒实例收集的公钥。



  1. 复制配置文件。
  2. 单击关闭。



• 这是复制的配置的输出。您需要使用刚生成的 <path to your private keyfile> 值更改该值。

  [DEFAULT]
  user=ocid1.user.oc1..aaaaaaaavgrv6wsnnzhtwpjmyqtdqbq7kacfdfooz5uta3ludvfuwibe23aq
  fingerprint=a7:ff:fb:20:18:75:31:7d:b0:7c:04:8f:0c:cb:98:23
  tenancy=ocid1.tenancy.oc1..aaaaaaaabh2affulc4dt4tqs7lbojyhqi6hzn5mjllxlnuqnletufsofoyvq
  region=eu-frankfurt-1
  key_file=<path to your private keyfile> # TODO



• 运行以下命令以创建 OCI CLI config 文件。

  [opc@oke-bastion-instanc .oci]$ nano ~/.oci/config


  1. 在 config 文件中复制 OCI 控制台提供的配置内容。
  2. 更改私钥文件位置。

  [DEFAULT]
  user=ocid1.user.oc1..aaaaaaaavgrv6wsnnzhtwpjmyqtdqbq7kacfdfooz5uta3ludvfuwibe23aq
  fingerprint=a7:ff:fb:20:18:75:31:7d:b0:7c:04:8f:0c:cb:98:23
  tenancy=ocid1.tenancy.oc1..aaaaaaaabh2affulc4dt4tqs7lbojyhqi6hzn5mjllxlnuqnletufsofoyvq
  region=eu-frankfurt-1
  key_file=~/.oci/oci_api_key.pem


• 确保保存并退出配置文件。



• 运行以下命令以确保创建 config 文件。

  [opc@oke-bastion-instanc .oci]$ ls -l




  注：有关更多信息，请参见Oracle Cloud Infrastructure CLI Command Reference 。

  1. 运行以下命令可查看在租户中配置的所有资源类型。

     [opc@oke-bastion-instanc .oci]$ oci search resource-type list --all --output table --query "data [*].{Name:name}"


  2. 请注意，显示对 config 文件的权限的警告太开放，我们将修复此问题。

  3. 请注意在租户中配置的所有资源类型的输出。





• 运行以下命令以修复 config 文件的文件权限。

  [opc@oke-bastion-instanc .oci]$ oci setup repair-file-permissions --file /home/opc/.oci/config




  1. 运行以下命令可检索租户订阅的所有区域的列表。

     [opc@oke-bastion-instanc .oci]$ oci iam region list


  2. 请注意租户订阅的所有区域的输出。



  1. 运行以下命令可列出租户中配置的所有区间。

     [opc@oke-bastion-instanc .oci]$ oci iam compartment list


  2. 请注意租户所有区间的输出。



任务 6：在交互模式下使用 OCI CLI

• 您还可以在交互模式下使用 OCI CLI。通过这种方式，OCI CLI 将在命令中为您提供命令和下一个关键字，以便您最终获取所需的完整命令。有关更多信息，请参见 Using Interactive Mode 。

  1. 运行以下命令以交互模式启动 OCI CLI。

  [opc@oke-bastion-instanc .oci]$ oci -i


  1. 您可以看到 OCI CLI 交互模式提示。
  2. 按 Tab 自动完成命令，按 Enter 执行命令，按 Ctrl + D 退出交互模式。



  1. 输入 Tab 可获取命令的第一级。
  2. 请注意可用的第一级命令。



• 输入 ia 并按 Tab 键以显示可用的命令选项。



• 输入 iam compartment 并按 Tab 键以显示可用的命令选项。



• 按 Tab 键自动补全单词区间。因此，您现在具有命令 iam compartment。



• 按 Tab 键可显示 iam compartment 命令的下一个可用选项。



  1. 运行 iam compartment list 命令。
  2. 请注意租户所有区间的输出。



任务 7：使用 OCI CLI 访问 Kubernetes 集群

• 运行以下命令检查 OCI CLI 版本。

  oci -v


• 访问 Kubernetes 集群。

  1. 创建一个用于包含 kubeconfig 文件的目录。

     mkdir -p $HOME/.kube


  2. 要通过 VCN 本机公共端点访问您的集群的 kubeconfig 文件，请复制以下命令。

     oci ce cluster create-kubeconfig --cluster-id ocid1.cluster.oc1.eu-frankfurt-1.aaaaaaaagwiamspaz7h4pxxxxxxxxxxxxxxxj75gd7chc27su6o56kq --file $HOME/.kube/config --region eu-frankfurt-1 --token-version 2.0.0  --kube-endpoint PUBLIC_ENDPOINT


  3. 运行以下命令将 KUBECONFIG 环境变量设置为此群集的文件。

     export KUBECONFIG=$HOME/.kube/config




  1. 运行以下命令以下载最新 Kubernetes 发行版。

     [opc@oke-bastion-instanc ~]$ curl -LO "https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/bin/linux/amd64/kubectl"


  2. 运行以下命令可使 kubectl 应用程序可执行。

     [opc@oke-bastion-instanc ~]$ chmod +x ./kubectl


  3. 将 kubectl 应用程序移至 $PATH 变量处于活动状态的位置，以便可以从任何位置运行 kubectl 命令。

     [opc@oke-bastion-instanc ~]$ sudo mv ./kubectl /usr/local/bin/kubectl




  1. 运行以下命令以获取 Kubernetes 集群信息。

     [opc@oke-bastion-instanc ~]$ kubectl cluster-info


  2. 运行以下命令以获取 Kubernetes 客户端和服务器版本。

     [opc@oke-bastion-instanc ~]$ kubectl version


  3. 运行以下命令以获取 Kubernetes 集群中的所有 worker 节点。

     [opc@oke-bastion-instanc ~]$ kubectl get nodes




后续步骤

通过使用本地访问连接到 OKE 集群，您可以从本地环境中轻松管理和与集群资源交互。通过遵循本教程中概述的任务，您可以设置安全连接，现在可以在 OKE 集群上部署、监视和维护应用程序。通过此设置，您可以高效地处理管理任务、排除运行故障并优化工作流。保持这些配置方便以备将来参考，并随时探索更多的定制选项以满足您的特定需求。
