使用本機存取連線至 Oracle Cloud Infrastructure Kubernetes Engine 叢集

簡介

本教學課程將引導您使用本機存取連線至 Oracle Cloud Infrastructure Kubernetes Engine (OCI Kubernetes 引擎或 OKE) 叢集。本教學課程結束時，您可以設定讓本機機器安全且有效率地與 OKE 叢集互動。此連線方法對於管理叢集資源、部署應用程式以及從本機環境執行的疑難排解至關重要。無論您是初學者還是經驗豐富的 Kubernetes，此逐步方法都可確保順暢且直接的設定。

查看 Kubernetes 叢集的網路部分時，您有不同的 Kubernetes 網路架構可用於部署。如需詳細資訊，請參閱網路資源組態範例。

有時候，您想要使用專用 IP 位址部署 API 端點，而且當您這麼做時，無法使用 OCI Cloud Shell 應用程式管理 Kubernetes 叢集，也無法從連線至網際網路的其他機器管理。您必須選取本機存取，但在能夠與本機存取連線之前，我們必須先設定一個可以作為堡壘主機的執行處理。

目標

• 使用本機存取連線至 Oracle Cloud Infrastructure Kubernetes Engine 叢集。

作業 1：驗證 Kubernetes 叢集

確定您在 OCI OKE 上已部署 Kubernetes 叢集。

• 若要在 OKE 上部署 Kubernetes 叢集，請使用下列其中一種方法：

  • 作業 1：建立新的 Kubernetes 叢集並驗證元件：使用快速建立模式在 OKE 上部署 Kubernetes 叢集。

  • 作業 1：使用 OKE 部署 Kubernetes 叢集：使用自訂建立模式在 OKE 上部署 Kubernetes 叢集。

  • 使用 Terraform 在不同 OCI 區域之間使用 OKE 部署多個 Kubernetes 叢集，並使用 RPC 建立完整網狀組織網路：使用 Terraform 在 OKE 的多個區域部署多個 Kubernetes 叢集。

  • 使用 Oracle Cloud Infrastructure Kubernetes Engine 使用 Terraform 部署 Kubernetes 叢集：使用 Terraform 在 OKE 上部署單一 Kubernetes 叢集。

• 登入 OCI 主控台，瀏覽至開發人員服務、Kubernetes 叢集 (OKE) ，然後按一下叢集。



• 按一下存取叢集。



• 選取本機存取。複製建立並正確設定堡壘主機之後，所需的下列命令。



作業 2：建立作為堡壘主機的新 Linux 執行處理

在這項任務中，我們將在公用子網路中部署堡壘主機執行處理，但使用 OCI 堡壘主機服務和階段作業 (稍後在此教學課程中) 時，最好是在專用子網路上部署堡壘主機執行處理。在本教程中，我們沒有這樣做，因為我們想要展示靈活性和各種不同的選項。

工作 2.1：建立含有傳入和傳出規則的 bastion-private-sec-list 安全清單

決定新堡壘主機執行處理將位於 10.0.5.0/24 的新子網路。我們需要這樣才能正確建立安全清單。

• 移至 OCI 主控台，瀏覽至網路、虛擬雲端網路，然後選取部署 Kubernetes 叢集的 VCN。

  1. 按一下安全清單。
  2. 按一下建立安全清單。
  3. 輸入安全清單名稱。
  4. 按一下 + 其他傳入規則。



• 輸入下列資訊以建立傳入規則 1 。

  1. 來源類型：輸入 CIDR 。
  2. 來源 CIDR：輸入作為堡壘主機執行處理子網路的來源 (10.0.5.0/24)。
  3. IP 協定：輸入 TCP 。
  4. 目的地連接埠範圍：輸入 22 。
  5. 按一下 + 其他傳入規則。



• 輸入下列資訊以建立傳入規則 2 。

  1. 來源類型：輸入 CIDR 。
  2. 來源 CIDR：輸入作為堡壘主機執行處理子網路的來源 (10.0.5.0/24)。
  3. IP 協定：輸入 ICMP 。
  4. 向下捲動。



• 按一下 + 其他輸出規則。



• 輸入下列資訊以建立傳出規則 1 。

  1. 目標類型：輸入 CIDR 。
  2. 目的地 CIDR：輸入來源作為所有項目 (0.0.0.0/0)。
  3. IP 協定：輸入所有協定。
  4. 按一下建立安全清單。



• 請注意，新的安全清單已經建立，請按一下安全清單並確認規則。



  1. 按一下傳入規則。
  2. 請注意，規則存在。



  1. 按一下傳出規則。
  2. 請注意，規則存在。



作業 2.2：建立含有傳入和傳出規則的 bastion-public-sec-list 安全性

• 按一下建立安全清單。



  1. 輸入安全清單名稱。
  2. 按一下 + 其他傳入規則。



• 輸入下列傳入規則 1 資訊。

  1. 來源類型：輸入 CIDR 。
  2. 來源 CIDR：輸入作為堡壘主機執行處理子網路的來源 (10.0.5.0/24)。
  3. IP 協定：輸入 ICMP 。
  4. 按一下 + 其他傳入規則。



• 輸入下列傳入規則 2 資訊。

  1. 來源類型：輸入 CIDR 。
  2. 來源 CIDR：輸入來源作為所有項目 (0.0.0.0/0)。
  3. IP 協定：輸入 TCP 。
  4. 目的地連接埠範圍：輸入 22 。
  5. 按一下 + 其他傳入規則。



• 輸入下列傳入規則 3 資訊。

  1. 來源類型：輸入 CIDR 。
  2. 來源 CIDR：輸入來源作為所有項目 (0.0.0.0/0)。
  3. IP 協定：輸入 ICMP 。
  4. 按一下 + 其他輸出規則。



• 輸入下列傳出規則 1 資訊。

  1. 目標類型：輸入 CIDR 。
  2. 目的地 CIDR：輸入來源作為所有項目 (0.0.0.0/0)。
  3. IP 協定：輸入所有協定。
  4. 按一下建立安全清單。



• 請注意，新的安全清單已經建立，請按一下安全清單並確認規則。



  1. 按一下傳入規則。
  2. 請注意，規則存在。



  1. 按一下傳出規則。
  2. 請注意，規則存在。



作業 2.3：使用網際網路閘道建立 bastion-route-table，以新增至供網際網路存取的堡壘主機執行處理

注意：請確定您已在 VCN 中建立網際網路閘道。

• 前往虛擬雲端網路詳細資訊頁面。

  1. 按一下路由表。
  2. 按一下建立路由表。



  1. 輸入名稱。
  2. 按一下 + 其他路由規則。



• 在規則區段中，輸入以下資訊。

  1. 目標類型：選取網際網路閘道。
  2. 目的地 CIDR 區塊：輸入 0.0.0.0/0。
  3. 目標網際網路閘道：選取現有的網際網路閘道。
  4. 按一下建立。



• 請注意，新的路由表已經建立，請按一下路由表並檢查規則。



  1. 請注意，規則存在。
  2. 按一下 VCN 以返回 VCN 頁面。



作業 2.4：建立堡壘主機執行處理的區域公用子網路 (bastion-subnet)

• 按一下子網路。



• 按一下建立子網路，然後輸入下列資訊。

  1. 輸入名稱。
  2. 子網路類型：選取區域。
  3. IPv4 CIDR 區塊：輸入 10.0.5.0/24。
  4. 向下捲動。



  1. 路由表：選取在「工作 2.3」中建立的路由表。
  2. 子網路存取：選取公用子網路。
  3. 向下捲動。



  1. DHCP 選項區間： 選取預設的「DHCP 選項」。
  2. 安全清單：選取在作業 2.2 中為公用子網路建立的安全清單。
  3. 按一下建立子網路。



• 請注意，已經建立新的子網路。



作業 2.5：新增 bastion-private-sec-list 至工作專用子網路，以依堡壘主機執行處理存取工作節點

• 前往虛擬雲端網路詳細資訊頁面。

  1. 按一下子網路。
  2. 按一下您 Kubernetes 工作節點連線的子網路。



  1. 按一下安全清單。
  2. 按一下新增安全清單。



  1. 安全清單：選取在作業 2.1 中建立之專用子網路的安全清單。
  2. 按一下新增安全清單。



• 請注意，安全清單會新增至 (Kubernetes 工作節點) 子網路。



作業 2.6：建立 OCI Compute 執行處理

建立堡壘主機執行處理。

• 移至 OCI 主控台，瀏覽至運算、執行處理，然後按一下建立執行處理。



  1. 輸入名稱。
  2. 向下捲動。



• 向下捲動。



  1. 選取用於在作業 2.4 中建立子網路的 VCN 。
  2. 選取在任務 2.4 中建立的子網路。



• 向下捲動。



  注意：在此範例中，我們使用現有的公用金鑰。您也可以選擇產生金鑰組，但如果這麼做，請確定儲存金鑰組，因為稍後將需要。若要建立具有產生金鑰組的執行處理，請參閱使用 Oracle Cloud Infrastructure 建立您的第一個 Linux 運算執行處理。

• 在建立運算執行處理頁面中，輸入下列資訊。

  1. 選取上傳公用金鑰檔案。
  2. 按一下瀏覽。
  3. 請確定已選取現有的公開金鑰。
  4. 向下捲動。



• 按一下建立。



• 請注意，執行處理會顯示 PROVISIONING 狀態。



作業 2.7：取得堡壘主機執行處理 (BastionHost) 的公用 IP 位址給 SSH

• 前往執行處理詳細資訊頁面。

  1. 完整部署執行處理時，將會顯示 RUNNING 狀態。
  2. 複製公用 IP 位址。



工作 2.8：登入堡壘主機

• 開啟終端機或其他可用來設定 SSH 連線的應用程式，然後執行下列命令。

  1. 將儲存私密金鑰和公開金鑰的目錄變更為該目錄。
  2. 請執行下列命令，使用私密金鑰與 SSH 連線至執行處理公用 IP 位址。
  3. 輸入是以繼續。
  4. 請注意，您現在已經登入執行處理。
  5. 執行下列命令以取得執行處理的專用 IP 位址。
  6. 請注意，執行處理的 IP 位址為 10.0.5.62/24，位於 10.0.5.0/24 的子網路中。



作業 3：建立堡壘主機階段作業

我們可以使用堡壘主機執行處理作為獨立主機，但也可以使用堡壘主機服務或堡壘主機階段作業。若要這麼做，我們必須安裝堡壘主機 Plugin 並建立堡壘主機階段作業。

堡壘主機階段作業有哪些優點？

當您在專用子網路內部署執行處理時，並無法從網際網路直接存取該執行處理。不過，您可以藉由設定堡壘主機並起始堡壘主機階段作業，讓專用執行處理可供存取。這可讓執行處理作為管理 OCI 環境內其他資源的步進石。

作業 3.1：在執行處理上安裝堡壘主機 Plugin

• 移至在 Task 2.6 中建立的執行處理。

  1. 按一下 Oracle Cloud 代理程式。
  2. 向下捲動。



  1. 將堡壘主機設為已啟用。
  2. 服務會設為已停止。這會在幾分鐘後變更。

  注意：

  • 若要部署堡壘主機 Plugin，執行處理必須能夠透過 NAT 閘道或網際網路閘道存取網際網路，因為此 Plugin 是從網際網路下載的。當 Plugin 狀態維持在已停止狀態時，請檢查您的網際網路連線。
  • 您也可以手動安裝 Oracle Cloud 代理程式軟體。如需詳細資訊，請參閱安裝 Oracle Cloud 代理程式軟體。



• 安裝 Oracle Cloud 代理程式軟體後，狀態將會變更為執行中。



作業 3.2：建立堡壘主機階段作業

• 瀏覽識別、安全，然後按一下堡壘主機。

  1. 按一下建立堡壘主機。



• 請輸入下列資訊。

  1. 堡壘主機名稱：輸入名稱。
  2. 定位虛擬雲端網路： 選取堡壘主機執行處理和 Kubernetes 叢集所在的 VCN。
  3. 目標子網路：選取堡壘主機執行處理所在的子網路。
  4. CIDR 區塊允許清單： 選取允許清單。若要允許所有項目，請使用 0.0.0.0/0。
  5. 按一下建立堡壘主機。



• 請注意，堡壘主機狀態為建立中。



  1. 堡壘主機狀態在幾分鐘後將會變更為作用中。
  2. 按一下堡壘主機。



• 按一下建立階段作業 (Create session) 。



• 請輸入下列資訊。

  1. 階段作業類型：選取受管理 SSH 階段作業。
  2. 階段作業名稱：輸入名稱。
  3. 使用者名稱：輸入堡壘主機執行處理的使用者名稱。
  4. 運算執行處理： 選取在作業 2.6 中建立的堡壘主機執行處理。
  5. 新增 SSH 金鑰：選取選擇 SSH 金鑰檔。
  6. 請按一下瀏覽。
  7. 確定選取在作業 2.6 中建立之堡壘主機執行處理的公開金鑰。
  8. 按一下建立階段作業 (Create session) 。

  注意：在此範例中，由於簡潔的理由，我們使用與堡壘主機執行處理相同的 SSH 金鑰組。建議您建立或使用與堡壘主機執行處理不同的金鑰組。



作業 3.3：取得堡壘主機階段作業的 SSH 命令

• 前往堡壘主機詳細資訊頁面。

  1. 請注意，堡壘主機階段作業已建立。
  2. 按一下三個點功能表。
  3. 選取複製 SSH 命令。



作業 3.4：登入堡壘主機

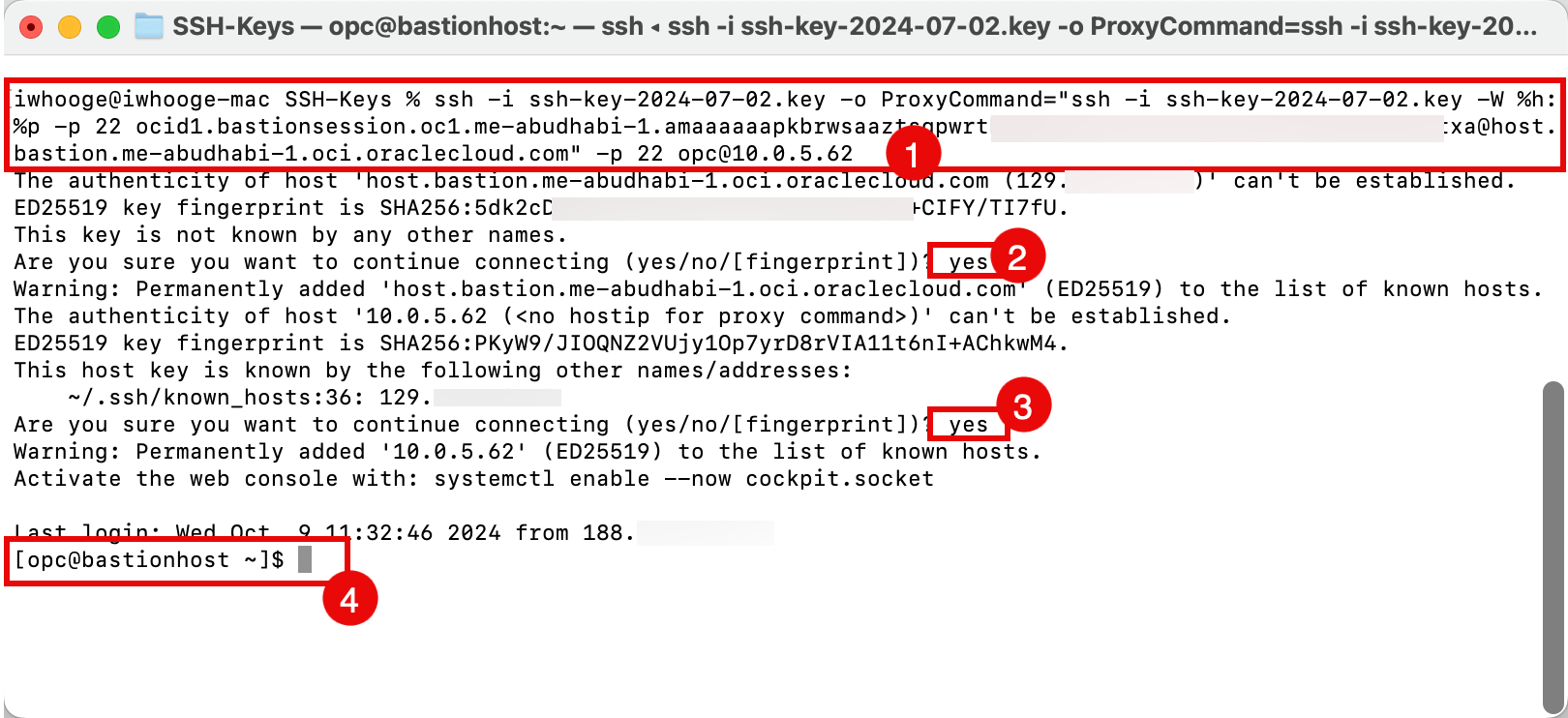

• 開啟終端機或其他可用來設定 SSH 連線的應用程式，然後執行下列命令。

1. 在終端機中執行下列複製的 SSH 命令。
2. 輸入是以繼續進行堡壘主機 SSH 階段作業。
3. 輸入是以繼續執行處理 SSH 階段作業。
4. 請注意，您現在已透過堡壘主機階段作業登入執行處理。

注意：這是連線至顯示的堡壘主機執行處理的不同方式。現在我們正透過堡壘主機階段作業連線至堡壘主機執行處理，稍早之前我們與 SSH 直接連線至堡壘主機執行處理。

作業 4：設定 OCI 命令行介面 (CLI)

我們已成功設定堡壘主機執行處理、堡壘主機以及堡壘主機階段作業，而且已驗證連線，現在需要設定 OCI CLI，才能在 OCI 環境內執行 CRUD (建立、讀取、更新及刪除) 作業。

• 執行下列指令，以更新已經安裝的軟體。

  [opc@oke-bastion-instanc ~]$ sudo dnf update

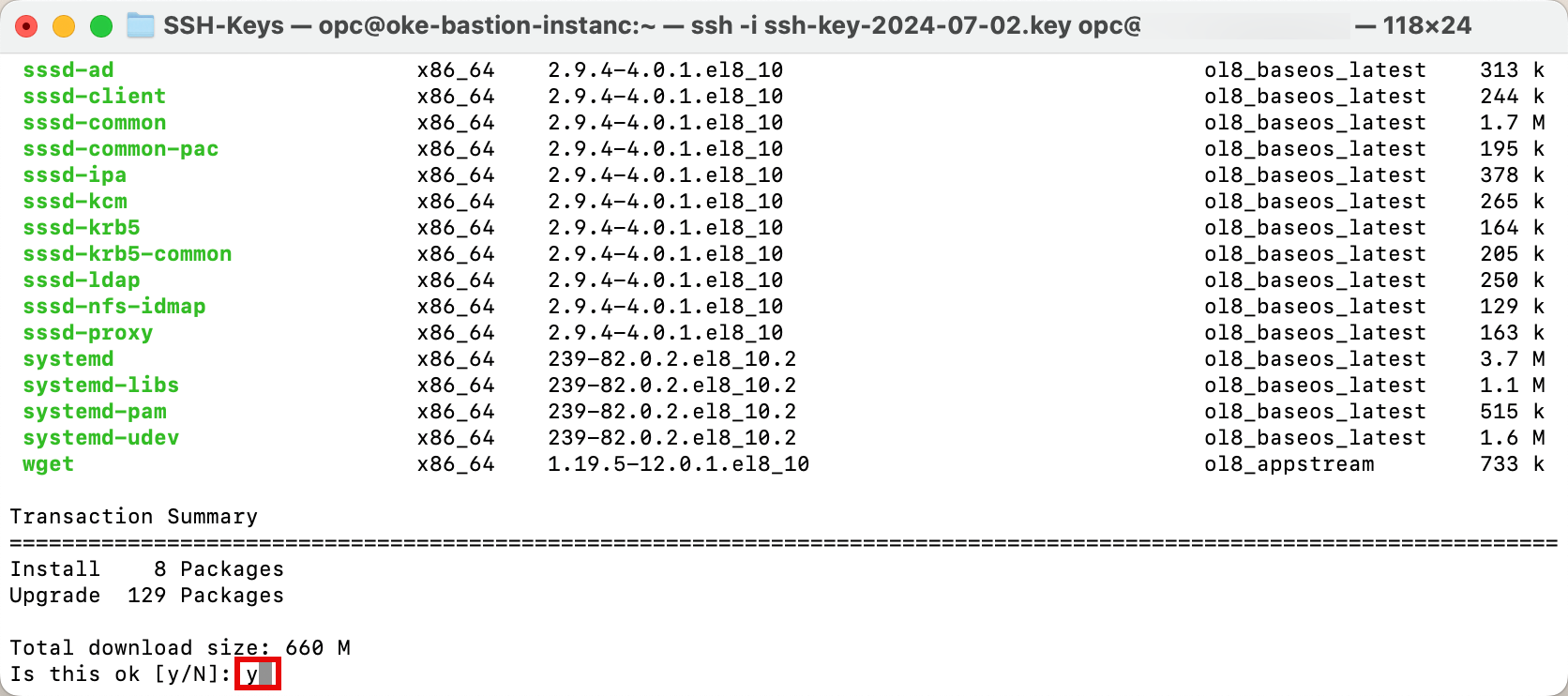

• 輸入 y 以確認更新。



• 請注意，更新為完成！。



  1. 執行下列命令以安裝 Oracle Developer 版本。

     [opc@oke-bastion-instanc ~]$ sudo dnf -y install oraclelinux-developer-release-el8


  2. 在此範例中，已經安裝 Oracle Developer Release。如果不是您的情況，請進行安裝。



  1. 執行下列命令以安裝 OCI CLI。

     [opc@oke-bastion-instanc ~]$ sudo dnf install python36-oci-cli


  2. 輸入 y 以確認安裝。



• 請注意，安裝完整！



  1. 請執行下列命令來驗證已安裝的 OCI CLI 版本。

     [opc@oke-bastion-instanc ~]$ oci -v


  2. 請注意，OCI CLI 版本為 3.49.0 。



作業 5：設定 OCI CLI

我們需要新增一些組態，以確保 OCI CLI 能夠在您的 OCI 租用戶上進行認證，以便您執行 CRUD 作業。

• 執行下列命令，在您的本位目錄資料夾中建立新的隱藏目錄。

  [opc@oke-bastion-instanc ~]$ mkdir  ~/.oci/


• 執行下列命令，將目錄變更為您剛建立的目錄。

  [opc@oke-bastion-instanc ~]$ cd  ~/.oci/


• 執行下列命令以產生新的金鑰組 (公用和私密金鑰)。在本教學課程中，我們未使用任何密碼，因此我們將在密碼詞組問題中輸入 N/A 。

  [opc@oke-bastion-instanc .oci]$ oci setup keys


• 執行下列命令以確認您的金鑰組是否已順利產生。

  [opc@oke-bastion-instanc .oci]$ ls -l




• 執行下列命令以取得公開金鑰的內容。請確定您複製，因為稍後將需要。

  [opc@oke-bastion-instanc .oci]$ cat ~/.oci/oci_api_key_public.pem




  1. 移至 OCI 主控台，按一下設定檔圖示。
  2. 按一下我的設定檔。



• 向下捲動。



  1. 按一下 API 金鑰。
  2. 按一下新增 API 金鑰。



  1. 選取貼上公開金鑰。
  2. 貼上從堡壘主機執行處理收集的公開金鑰。



  1. 複製配置檔案。
  2. 按一下關閉。



• 這是複製之組態的輸出。您必須將 <path to your private keyfile> 值變更為剛才產生的值。

  [DEFAULT]
  user=ocid1.user.oc1..aaaaaaaavgrv6wsnnzhtwpjmyqtdqbq7kacfdfooz5uta3ludvfuwibe23aq
  fingerprint=a7:ff:fb:20:18:75:31:7d:b0:7c:04:8f:0c:cb:98:23
  tenancy=ocid1.tenancy.oc1..aaaaaaaabh2affulc4dt4tqs7lbojyhqi6hzn5mjllxlnuqnletufsofoyvq
  region=eu-frankfurt-1
  key_file=<path to your private keyfile> # TODO



• 執行下列命令以建立 OCI CLI config 檔案。

  [opc@oke-bastion-instanc .oci]$ nano ~/.oci/config


  1. 複製 config 檔案中 OCI 主控台所提供的組態內容。
  2. 變更私密金鑰檔案位置。

  [DEFAULT]
  user=ocid1.user.oc1..aaaaaaaavgrv6wsnnzhtwpjmyqtdqbq7kacfdfooz5uta3ludvfuwibe23aq
  fingerprint=a7:ff:fb:20:18:75:31:7d:b0:7c:04:8f:0c:cb:98:23
  tenancy=ocid1.tenancy.oc1..aaaaaaaabh2affulc4dt4tqs7lbojyhqi6hzn5mjllxlnuqnletufsofoyvq
  region=eu-frankfurt-1
  key_file=~/.oci/oci_api_key.pem


• 確定儲存並結束配置檔案。



• 執行下列命令以確定已建立 config 檔案。

  [opc@oke-bastion-instanc .oci]$ ls -l




  注意：如需詳細資訊，請參閱 Oracle Cloud Infrastructure CLI Command Reference 。

  1. 執行下列命令以複查您租用戶中設定的所有資源類型。

     [opc@oke-bastion-instanc .oci]$ oci search resource-type list --all --output table --query "data [*].{Name:name}"


  2. 請注意，顯示 config 檔案權限的警告太開啟，我們將修正此問題。

  3. 請注意租用戶中設定之所有資源類型的輸出。





• 執行下列指令來修正 config 檔案的檔案權限。

  [opc@oke-bastion-instanc .oci]$ oci setup repair-file-permissions --file /home/opc/.oci/config




  1. 執行下列命令以擷取您租用戶訂閱的所有區域清單。

     [opc@oke-bastion-instanc .oci]$ oci iam region list


  2. 請注意租用戶訂閱之所有區域的輸出。



  1. 執行下列命令以列出租用戶中的所有已設定區間。

     [opc@oke-bastion-instanc .oci]$ oci iam compartment list


  2. 請注意租用戶所有區間的輸出。



作業 6：在互動式模式下使用 OCI CLI

• 您也可以在互動式模式中使用 OCI CLI。如此一來，OCI CLI 就會提供您命令中的命令和下一個關鍵字，供您最終取得所需的完整命令。如需詳細資訊，請參閱使用互動式模式。

  1. 執行下列命令，以互動模式啟動 OCI CLI。

  [opc@oke-bastion-instanc .oci]$ oci -i


  1. 您可以看到 OCI CLI 互動式模式提示。
  2. 按 Tab 可自動完成指令，按 Enter 可執行指令，按 Ctrl + D 則可結束互動模式。



  1. 輸入 Tab 可取得第一級的指令。
  2. 請注意可用的第一層指令。



• 輸入 ia，然後按 Tab 鍵來顯示可用的指令選項。



• 輸入 iam compartment，然後按 Tab 鍵來顯示可用的指令選項。



• 按 Tab 鍵可自動完成文字區間。因此，您現在可以使用 iam compartment 命令。

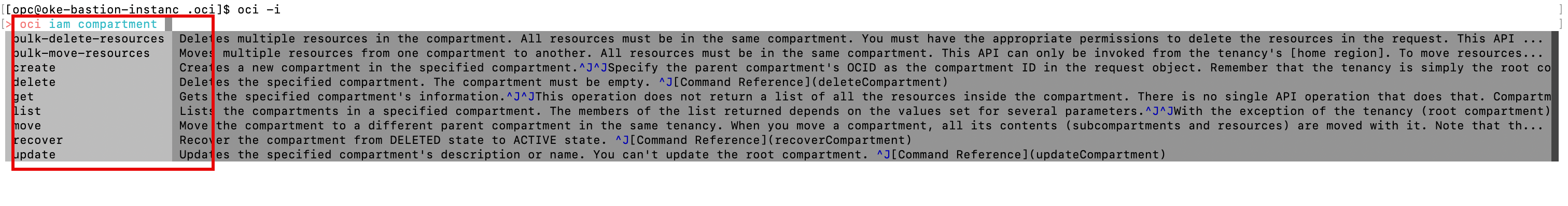

• 按 Tab 鍵可顯示 iam compartment 指令的下一個可用選項。



  1. 執行 iam compartment list 命令。
  2. 請注意租用戶所有區間的輸出。



作業 7：使用 OCI CLI 存取 Kubernetes 叢集

• 請執行下列命令來檢查 OCI CLI 版本。

  oci -v


• 存取 Kubernetes 叢集。

  1. 建立包含 kubeconfig 檔案的目錄。

     mkdir -p $HOME/.kube


  2. 若要透過 VCN 原生公用端點存取您叢集的 kubeconfig 檔案，請複製下列命令。

     oci ce cluster create-kubeconfig --cluster-id ocid1.cluster.oc1.eu-frankfurt-1.aaaaaaaagwiamspaz7h4pxxxxxxxxxxxxxxxj75gd7chc27su6o56kq --file $HOME/.kube/config --region eu-frankfurt-1 --token-version 2.0.0  --kube-endpoint PUBLIC_ENDPOINT


  3. 執行下列命令，將您的 KUBECONFIG 環境變數設為此叢集的檔案。

     export KUBECONFIG=$HOME/.kube/config




  1. 執行下列命令以下載最新的 Kubernetes 版本。

     [opc@oke-bastion-instanc ~]$ curl -LO "https://storage.googleapis.com/kubernetes-release/release/$(curl -s https://storage.googleapis.com/kubernetes-release/release/stable.txt)/bin/linux/amd64/kubectl"


  2. 執行下列命令，讓 kubectl 應用程式可執行。

     [opc@oke-bastion-instanc ~]$ chmod +x ./kubectl


  3. 將 kubectl 應用程式移至作用中的 $PATH 變數位置，以便從任何位置執行 kubectl 命令。

     [opc@oke-bastion-instanc ~]$ sudo mv ./kubectl /usr/local/bin/kubectl




  1. 執行下列命令以取得您的 Kubernetes 叢集資訊。

     [opc@oke-bastion-instanc ~]$ kubectl cluster-info


  2. 執行下列命令以取得 Kubernetes 從屬端和伺服器版本。

     [opc@oke-bastion-instanc ~]$ kubectl version


  3. 執行下列命令以取得屬於 Kubernetes 叢集的所有工作節點。

     [opc@oke-bastion-instanc ~]$ kubectl get nodes




接下來的步驟

使用本機存取連線至您的 OKE 叢集，可讓您輕鬆從本機環境管理叢集資源並與其互動。依照本教學課程中所述的作業，您已設定安全連線，現在可以在 OKE 叢集上部署、監督及維護應用程式。此設定可讓您處理管理任務、進行執行疑難排解，以及有效率地最佳化工作流程。請將這些組態保留方便以供日後參考，並隨時探索進一步的自訂選項以符合您的特定需求。
