C パフォーマンス・メトリック

この付録には、Oracle Application Serverのパフォーマンスを分析するときに役立つ組込みメトリックの一覧が記載されています。これらのメトリックは、Oracle HTTP ServerやOracle Containers for J2EE（OC4J）などのいくつかの領域に明確に分類されています。この章の各表には、対応するダイナミック・モニタリング・サービス（DMS）メトリック表に含まれるメトリックが一覧表示されています。

この付録の内容は次のとおりです。

• Oracle HTTP Serverメトリック

• JVMメトリック

• JDBCメトリック

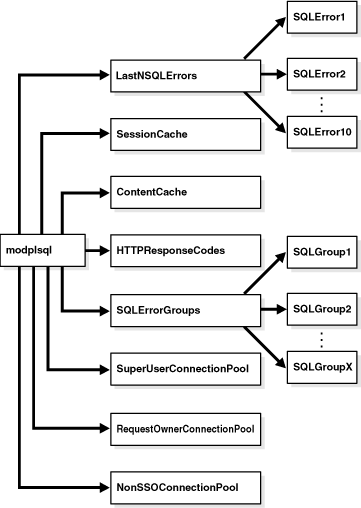

• mod_plsqlメトリック

• Oracle Process Manager and Notification Server（OPMN）メトリック

• DMS内部メトリック

C.1 Oracle HTTP Serverメトリック

表C-1から表C-5までの各表は、Oracle HTTP Serverメトリックを説明したものです。

表C-1は、HTTPサーバーのメトリックを説明したものです。メトリック表の名前はohs_serverです。

表C-1    HTTP Serverメトリック（ohs_server）

メトリック	説明	単位
busyChildren.value	ビジーな子プロセスの数	プロセス
childFinish.count	終了した子プロセスの数	プロセス
childStart.count	開始した子プロセスの数	プロセス
connection.active	現在開いている接続の数	スレッド
connection.avg	HTTP接続のサービスに費やされた平均時間	usecs
connection.completed	HTTP接続が確立された回数	ops
connection.maxTime	任意のHTTP接続のサービスに費やされた最大時間	usecs
connection.minTime	任意のHTTP接続のサービスに費やされた最小時間	usecs
connection.time	HTTP接続のサービスに費やされた合計時間	usecs
error.count	HTTPエラーの数	件数
get.count	GETリクエストの数	件数
handle.active	現在ハンドル処理フェーズにある子サーバー	スレッド
handle.avg	モジュール・ハンドラで費やされた平均時間	usecs
handle.completed	ハンドル処理フェーズが完了した回数	ops
handle.maxTime	モジュール・ハンドラで費やされた最大時間	usecs
handle.minTime	モジュール・ハンドラで費やされた最小時間	usecs
handle.time	モジュール・ハンドラで費やされた合計時間	usecs
internalRedirect.count	モジュールが新しい内部URIにリクエストをリダイレクトした回数	ops
lastConfigChange.value	構成が最後に変更された日時	時間
numChildren.value	リクエスト処理のプロセスの合計数	プロセス
numMods.value	ロードされたモジュールの数	ops
post.count	POSTリクエストの数	ops
readyChildren.value	リクエストの処理準備ができたプロセスの数	プロセス
request.active	現在リクエスト処理フェーズにある子サーバー	スレッド
request.avg	HTTPリクエストのサービスに必要な平均時間	usecs
request.completed	完了したHTTPリクエストの数	ops
request.maxTime	HTTPリクエストのサービスに必要な最大時間	usecs
request.minTime	HTTPリクエストのサービスに必要な最小時間	usecs
request.time	HTTPリクエストのサービスに必要な合計時間	usecs
responseSize.value	レスポンスのサイズ	バイト

C.1.1 Oracle HTTP Server子サーバー・メトリック

表C-2は、子サーバーのメトリックを説明したものです。

メトリック表の名前はohs_childです。

表C-2    Oracle HTTP Server子サーバー・メトリック（ohs_child）

メトリック	説明	単位
pid.value	子のプロセス識別子
slot.value	子のスロット識別子
status.value	子の現行のステータス
time.value	この子が最新リクエストの処理に要した時間
url.value	最新リクエストのURL

C.1.2 Oracle HTTP Serverレスポンス・メトリック

Oracle HTTP Serverレスポンス・メトリックは、ohs_responsesというタイプのメトリック表に含まれます。このメトリック表には、各HTTPレスポンス・タイプについて、件数、つまりレスポンスが生成された回数を示すメトリックが1つ含まれます。

例: Success_OK_200.count: 28 ops

C.1.3 Oracle HTTP Server仮想ホスト・メトリック

表C-3は、Oracle HTTP Server仮想ホスト・メトリックを示します。

メトリック表のタイプはohs_vhostSetです。

メトリック表のタイプohs_virtualHostには、仮想ホストの名前と位置、およびリクエストやレスポンスのメトリックに関する情報が含まれます。

表C-3    Oracle HTTP Server仮想ホスト・メトリック（ohs_virtualHost）

メトリック	説明	単位
request.active	このホストによって現在処理されているリクエストの数	スレッド
request.avg	この仮想ホストに対するリクエストの処理に要した平均時間	usecs
request.completed	この仮想ホストによって処理されたリクエスト数	ops
request.maxTime	この仮想ホストに対する1つの任意のリクエストの処理に要した最大時間	usecs
request.minTime	この仮想ホストに対する1つの任意のリクエストの処理に要した最小時間	usecs
request.time	この仮想ホストに対するリクエストの処理に要した合計時間	usecs
responseSize.value	レスポンスのサイズ	バイト
vhostType.value	仮想ホストのタイプ

C.1.4 集計モジュール・メトリック

表C-4は、Oracle HTTP Serverのモジュール・メトリックを示しています。

メトリック表のタイプはohs_moduleです。

表C-4    Oracle HTTP Serverモジュール・メトリック

メトリック	説明	単位
numMods.value	ロードされたモジュールの数

C.1.5 HTTPサーバー・モジュール・メトリック

サーバーにロードされた各モジュールに対して1セットのメトリックがあります。

メトリック表の名前はohs_moduleです。

表C-5    Oracle HTTP Server Modules/mod_*.cメトリック（ohs_module）

メトリック	説明	単位
decline.count	拒否されたリクエストの数	ops
handle.active	このモジュールによって現在処理されているリクエストの数	リクエスト
handle.avg	このモジュールに必要な平均時間	usecs
handle.completed	このモジュールによって処理されるリクエストの数	ops
handle.maxTime	このモジュールに必要な最大時間	usecs
handle.minTime	このモジュールに必要な最小時間	usecs
handle.time	このモジュールに必要な合計時間	usecs

C.1.6 Oracle HTTP Server mod_oc4jメトリック

表C-6は、mod_oc4j障害原因メトリックを示しています。この表は、クライアントにINTERNAL_SERVER_ERRORを返すエラーのカテゴリを示します。

メトリック表の名前はmod_oc4j_request_failure_causesです。

表C-6    HTTP Server mod_oc4jリクエスト障害原因メトリック

メトリック	説明	単位
IncorrectReqInit.count	内部エラーが発生した合計回数。mod_oc4jが接続エンドポイントを見つけられない、構成のエラーなど、様々な理由が考えられます。	ops
Oc4jUnavailable.count	リクエストのサービスを行うoc4j JVMが見つからなかった合計回数	ops
UnableToHandleReq.count	mod_oc4jがリクエストの処理を拒否した合計回数	ops

表C-7は、mod_oc4jマウント・ポイント・メトリックを示しています。mod_oc4j.confで指定されているマウント・ポイントごとに、マウント・ポイント・メトリック表が1つあります。この表には、指定された各マウント・ポイントのメトリックのセットが含まれます。各セットは、mntPtidでグループ化されています。idは、モジュールの初期化時に自動的に生成される整数です。

メトリック表の名前はmod_oc4j_mount_pt_metricsです。

表C-7    HTTP Server mod_oc4jマウント・ポイント・メトリック

メトリック	説明	単位
Destination.value	宛先の名前。たとえば、次のようなディレクティブがあります。 Oc4jMount /j2ee/* home この場合は、homeがDestination.valueになります。	文字列
ErrReq.count	mod_oc4jがOC4Jへのルーティングに失敗したリクエスト（セッションおよび非セッション）の合計数	ops
ErrReqNonSess.count	mod_oc4jがOC4Jプロセスへのルーティングに失敗した非セッション・リクエストの合計数	ops
ErrReqSess.count	mod_oc4jがOC4Jプロセスへのルーティングに失敗したセッション・リクエストの合計数	ops
Failover.count	フェイルオーバーが発生した（JVMへのアクセス中にエラーが発生して別のJVMに切り替わった）リクエストの合計数	ops
Name.value	mod_oc4j.confでOc4jMountディレクティブのパスとして指定された値のエコー。DMSは、「/」や「*」などの特定の文字を「_」に変換します。指定された実際のパス名を保持するため、mntPtidと実際のパス名との間のマッピングを含む内部表が、mod_oc4jの初期化時に作成されます。たとえばOc4jMount /j2ee/* homeというディレクティブがある場合、/j2ee/*がName.valueになります。	文字列
NonSessFailover.count	非セッション・リクエストに対するフェイルオーバーの合計数。フェイルオーバーが発生した（JVMへのアクセス中にエラーが発生して別のJVMに切り替わった）リクエストの数	ops
SessFailover.count	セッション・リクエストに対するフェイルオーバーの合計数。フェイルオーバーが発生した（JVMへのアクセス中にエラーが発生して別のJVMに切り替わった）リクエストの数	ops
SucReq.count	mod_oc4jがOC4Jインスタンスへのルーティングに成功したリクエスト（セッションおよび非セッション）の合計数	ops
SucReqNonSess.count	mod_oc4jがOC4Jプロセスへのルーティングに成功した非セッション・リクエストの合計数	ops
SucReqSess.count	mod_oc4jがOC4Jプロセスへのルーティングに成功したセッション・リクエストの合計数	ops

表C-8は、mod_oc4j宛先メトリックを示しています。この表には、特定の宛先のメトリックのセットが含まれます。それぞれの宛先には、複数のマウント・ポイントを含めることができます。mod_oc4j.confで指定されているマウント・ポイントごとに、mntPtsサブツリーが1つあります。

メトリック表の名前はmod_oc4j_destination_metricsです。

表C-8    HTTP Server mod_oc4j宛先メトリック

メトリック	説明	単位
ErrReq.count	mod_oc4jがOC4Jへのルーティングに失敗したリクエスト（セッションおよび非セッション）の合計数	ops
ErrReqNonSess.count	mod_oc4jがOC4Jプロセスへのルーティングに失敗した非セッション・リクエストの合計数	ops
ErrReqSess.count	mod_oc4jがOC4Jプロセスへのルーティングに失敗したセッション・リクエストの合計数	ops
Failover.count	フェイルオーバーが発生した（JVMへのアクセス中にエラーが発生して別のJVMに切り替わった）リクエストの合計数	ops
JVMCnt.value	この宛先に属するルーティング可能なOC4J JVMの合計数	JVMの数
Name.value	mod_oc4j.confでOc4jMountディレクティブの宛先として指定された値のエコー。mod_oc4j.confでは、1つの宛先が複数回指定されている可能性があります。 例: Oc4jMount /j2ee/* home,oc4jinstance2 この場合は、home,oc4jinstance2がName.valueになります。	文字列
NonSessFailover.count	非セッション・リクエストに対するフェイルオーバーの合計数	ops
SessFailover.count	フェイルオーバーの合計数	ops
SucReq.count	mod_oc4jがOC4Jへのルーティングに成功したリクエスト（セッションおよび非セッション）の合計数	ops
SucReqNonSess.count	mod_oc4jがOC4Jプロセスへのルーティングに成功した非セッション・リクエストの合計数	ops
SucReqSess.count	mod_oc4jがOC4Jプロセスへのルーティングに成功したセッション・リクエストの合計数	ops

C.1.7 Oracle HTTP Server SSLメトリック

表C-9は、OSSLメトリックを示しています。

メトリック表のタイプはohs_osslです。

表C-9    OHS_OSSLメトリック

メトリック	説明	単位
checkcrl.time	SSL checkcrlの起動	時間
closessl.time	SSL接続のクローズ	時間
connectssl.time	SSL接続の確立	時間
dataReceive.value	OSSLデータの受信	KB
dataSent.value	OSSLデータの送信	KB
entercache.time	SSL entercacheの起動	時間
getcache.time	SSL getcacheの起動	時間
handshake.time	SSLハンドシェイクの起動	時間
receive.time	暗号化されたメッセージの受信	時間
receiveErrors.count	受信におけるエラー発生	ops
send.time	暗号化されたメッセージの送信	時間
sendErrors.count	送信におけるエラー発生	ops
setfixup.time	SSL setfixupの起動	時間

C.2 JVMメトリック

表C-10は、JVMメトリックを示しています。サイトで実行中の各Javaプロセス（OC4J）に対して1セットのメトリックがあります。

メトリック表のタイプはJVMです。

表C-10    JVMメトリック（JVM）

メトリック	説明	単位
activeThreadGroups.value	JVM内のアクティブなスレッド・グループの数	整数
activeThreadGroups.minValue	JVM内のアクティブなスレッド・グループの最小数	整数
activeThreadGroups.maxValue	JVM内のアクティブなスレッド・グループの最大数	整数
activeThreads.value	JVM内のアクティブなスレッドの数	スレッド
activeThreads.minValue	JVM内のアクティブなスレッドの最小数	スレッド
activeThreads.maxValue	JVM内のアクティブなスレッドの最大数	スレッド
upTime.value	JVMの稼動時間	msecs
freeMemory.value	JVM内のヒープの空き領域の量	KB
freeMemory.minValue	JVM内のヒープの空き領域の最小量	KB
freeMemory.maxValue	JVM内のヒープの空き領域の最大量	KB
totalMemory.value	JVM内のヒープ領域の合計量	KB
totalMemory.minValue	JVM内のヒープの合計領域の最小量	KB
totalMemory.maxValue	JVM内のヒープの合計領域の最大量	KB

C.2.1 JVMプロパティ・メトリック

Oracle Application Serverは、各Javaプロパティの値を追跡するメトリックを作成します。Javaプロパティは、任意のJavaプロセスに対してSystem.getProperties()をコールすることで得られます。各Javaプロパティのメトリックは、/JVM/Properties Nounの下に作成されます。

たとえば、各プロセスには、/JVM/Properties/java_version.valueという名前のjava.versionシステム・プロパティ値を含むメトリックが必要です。システムではプロパティ名コンポーネントのピリオド「.」が「_」に変換されます。

プロセスが生きている間、JVMシステム・プロパティからプロパティが削除されると、それに対応するメトリックも削除されます。値が変更されると、次回のアクセス時にメトリック値に変更が反映されます。システム・プロパティに新しくプロパティが追加されると、新規メトリックが作成されます。

注意 JVMプロパティ・メトリックは、AggreSpyのSpies textリンクを使用するか、メトリックを表示するためのdmstoolコマンドを使用しないと表示できません。

表C-11    JVM/プロパティ - JVMシステム・プロパティ・メトリック

メトリック	説明	単位
各システム・プロパティに対し、1つのメトリックが作成されます。各プロパティ名に「.」の文字がある場合、「_」に置き換えられます。	Javaシステム・プロパティの値が含まれます。	文字列

C.3 JDBCメトリック

次の各表は、Oracle Application ServerのJDBCメトリックを一覧にしたものです。

C.3.1 JDBCドライバ・メトリック

表C-12は、JDBCドライバ・メトリックを示しています。JDBCドライバ・メトリックは、各JVMに1セットあります。

メトリック表のタイプはJDBC_Driverです。

表C-12    /JDBC/Driver - JDBC_Driverメトリック

メトリック	説明	単位
ConnectionCloseCount.count	閉じられている接続の合計数	ops
ConnectionCreate.active	接続を作成するスレッドの現在の数	ops
ConnectionCreate.avg	接続の作成に費やされた平均時間	msecs
ConnectionCreate.completed	このPhaseEventが開始して終了した回数	ops
ConnectionCreate.maxTime	接続の作成に費やされた最大時間	msecs
ConnectionCreate.minTime	接続の作成に費やされた最小時間	msecs
ConnectionCreate.time	接続の作成に費やされた時間	msecs
ConnectionOpenCount.count	開いている接続の合計数	ops

C.3.2 JDBCデータソース・メトリック

表C-13は、JDBCデータソース・メトリックを示しています。データソース・メトリックは、各データソースに1セットあります。

メトリック表のタイプはJDBC_DataSourceです。

表C-13    /JDBC/data-source-name - JDBC_Data Sourceメトリック

メトリック	説明	単位
ConnectionCloseCount.count	閉じられている接続の合計数	ops
ConnectionCreate.active	接続を作成するスレッドの現在の数	ops
ConnectionCreate.avg	接続の作成に費やされた平均時間	msecs
ConnectionCreate.completed	このPhaseEventが開始して終了した回数	ops
ConnectionCreate.maxTime	接続の作成に費やされた最大時間	msecs
ConnectionCreate.minTime	接続の作成に費やされた最小時間	msecs
ConnectionCreate.time	接続の作成に費やされた時間	msecs
ConnectionOpenCount.count	開いている接続の合計数	ops

C.3.3 JDBCドライバ固有の接続メトリック

表C-14は、JDBCドライバ接続メトリックを示しています。JDBC接続メトリックは、各接続に1セットあります。

メトリック表のタイプはJDBC_Connectionです。

表C-14    /JDBC/Driver/CONNECTION - JDBCドライバ接続メトリック

メトリック	説明	単位
CreateNewStatement.avg	新規文の作成に費やされた平均時間	msecs
CreateNewStatement.completed	文に対するリクエストがキャッシュから満たされなかった回数	ops
CreateNewStatement.maxTime	新規文の作成に費やされた最大時間	msecs
CreateNewStatement.minTime	新規文の作成に費やされた最小時間	msecs
CreateNewStatement.time	新規文の作成に費やされた時間（文の解析に要した時間は含まれません。文の解析時間を含むメトリックは、表C-17のExecute.Timeを参照）	msecs
CreateStatement.avg	文キャッシュから文を得るために費やされた平均時間	msecs
CreateStatement.completed	文に対するリクエストがキャッシュから満たされた回数	ops
CreateStatement.maxTime	文キャッシュから文を得るために費やされた最大時間	msecs
CreateStatement.minTime	文キャッシュから文を得るために費やされた最小時間	msecs
CreateStatement.time	文キャッシュから文を得るために費やされた時間	msecs
JDBC_Connection_URL	この接続に指定されたURL
JDBC_Connection_Username	この接続に使用されるユーザー名
LogicalConnection.value	物理接続の場合は、その論理接続を意味します（存在する場合）。
StatementCacheHit.count	キャッシュにある文	ops
StatementCacheMiss.count	キャッシュにない文	ops

C.3.4 JDBCデータソースに固有の接続メトリック

表C-15は、JDBCデータソース・メトリックを示しています。JDBCデータソースに固有の接続メトリックは、各接続の各データソースに1セットあります。

メトリック表のタイプはJDBC_Connectionです。

表C-15    /JDBC/data-source-name/CONNECTION - JDBCデータソース接続メトリック

メトリック	説明	単位
CreateNewStatement.avg	新規文の作成に費やされた平均時間	msecs
CreateNewStatement.completed	文に対するリクエストがキャッシュから満たされなかった回数	ops
CreateNewStatement.maxTime	新規文の作成に費やされた最大時間	msecs
CreateNewStatement.minTime	新規文の作成に費やされた最小時間	msecs
CreateNewStatement.time	新規文の作成に費やされた時間（文の解析に要した時間は含まれません。文の解析時間を含むメトリックは、表C-18のExecute.Timeを参照）	msecs
CreateStatement.avg	文キャッシュから文を得るために費やされた平均時間	msecs
CreateStatement.completed	文に対するリクエストがキャッシュから満たされた回数	ops
CreateStatement.maxTime	文キャッシュから文を得るために費やされた最大時間	msecs
CreateStatement.minTime	文キャッシュから文を得るために費やされた最小時間	msecs
CreateStatement.time	文キャッシュから文を得るために費やされた時間	msecs
JDBC_Connection_Url	この接続に指定されたURL
JDBC_Connection_Username	この接続に使用されるユーザー名
LogicalConnection.value	物理接続の場合は、その論理接続を意味します（存在する場合）。
StatementCacheHit.count	キャッシュにある文
StatementCacheMiss.count	キャッシュにない文

C.3.5 JDBC接続ソース・メトリック

表C-16は、JDBC接続ソース・メトリックを示しています。

メトリック表のタイプはJDBC_ConnectionSourceです。

表C-16    JDBC接続ソース・メトリック

メトリック	説明	単位
CacheFreeSize.count	接続キャッシュ内の空きスロットの数	ops
CacheFreeSize.maxValue	接続キャッシュ内の空きスロットの最大数	connections
CacheFreeSize.minValue	接続キャッシュ内の空きスロットの最小数	connections
CacheFreeSize.value	接続キャッシュ内の空きスロットの数	connections
CacheGetConnection.active		スレッド
CacheGetConnection.avg	キャッシュから接続を得るために費やされた平均時間	msecs
CacheGetConnection.completed	このPhaseEventが開始して終了した回数	ops
CacheGetConnection.maxTime	キャッシュから接続を得るために費やされた最大時間	msecs
CacheGetConnection.minTime	キャッシュから接続を得るために費やされた最小時間	msecs
CacheGetConnection.time	キャッシュから接続を得るとき、あるいは得なかったときに費やされた時間	msecs
CacheHit.count	接続に対するリクエストがキャッシュから満たされた回数	ops
CacheMiss.count	接続に対するリクエストがキャッシュから満たされなかった回数	ops
CacheSize.value	キャッシュ内の物理接続の数	ops

C.3.6 JDBCドライバ文メトリック

表C-17は、JDBC文メトリックを示しています。JDBC文メトリックは、各文の各接続に1セットあります。

メトリック表のタイプはJDBC_Statementです。

注意 JDBC文メトリックは、JDBC文キャッシュが有効になっており、プロパティoracle.jdbc.DMSStatementCachingMetricsの値がtrueに設定されているJDBC接続に対してのみ使用できます。JDBC文キャッシュが無効になっている場合は、プロパティoracle.jdbc.DMSStatementMetricsをtrueに設定することによってJDBC文メトリックを使用可能にします。これらのプロパティを両方ともデフォルトでfalseに設定しておくと、パフォーマンスを向上させ、負荷のかかるメトリックの収集を回避することができます。

表C-17    /JDBC/Driver/CONNECTION/STATEMENT JDBC文メトリック

メトリック	説明	単位
Execute.time	この文によって最初のフェッチを含むSQLの実行に費やされた時間と、この文の解析に要した時間	msecs
Fetch.time	この文によって他のフェッチに費やされた時間	msecs
SQLText.value	実行中のSQL

C.3.7 JDBCデータソース文メトリック

表C-18は、JDBC文メトリックを示しています。文メトリックは、各文の各接続の各データソースに1セットあります。

メトリック表のタイプはJDBC_Statementです。

注意 JDBC文メトリックは、JDBC文キャッシュが有効になっており、プロパティoracle.jdbc.DMSStatementCachingMetricsの値がtrueに設定されているJDBC接続に対してのみ使用できます。JDBC文キャッシュが無効になっている場合は、プロパティoracle.jdbc.DMSStatementMetricsをtrueに設定することによってJDBC文メトリックを使用可能にします。これらのプロパティをデフォルトでfalseに設定しておくと、パフォーマンスを向上させ、負荷のかかるメトリックの収集を回避することができます。

表C-18    /JDBC/data-source-name/CONNECTION/STATEMENT JDBC文メトリック

メトリック	説明	単位
Execute.time	この文によって最初のフェッチを含むSQLの実行に費やされた時間と、この文の解析に要した時間	msecs
Fetch.time	この文によって他のフェッチに費やされた時間	msecs
SQLText.value	実行中のSQL

C.3.8 JDBC接続プールの統計メトリック

表C-19は、JDBC接続プールの統計メトリックを示しています。

メトリック表のタイプはjdbc_connection_pool_statsです。

表C-19    JDBC接続プールの統計メトリック

メトリック	説明	単位
CloseConnectionCount.value	閉じられた接続の数	connections
CreateConnectionCount.value	作成された接続の数	connections
FreePoolSize.maxValue	プール内で使用可能な接続の数	connections
FreePoolSize.minValue	プール内で使用可能な接続の数の上限	connections
FreePoolSize.value	プール内で使用可能な接続の数の上限	connections
FreePoolSizeUpperBound.value	プール内で使用可能な接続の数の上限	connections
PoolSize.maxValue	プール内の接続（使用されているものと使用可能なもの）の合計数	connections
PoolSize.minValue	プール内の接続（使用されているものと使用可能なもの）の合計数	connections
PoolSize.value	プール内の接続（使用されているものと使用可能なもの）の合計数	connections
PoolSizeLowerBound.value	プール内の接続の合計数の下限	connections
PoolSizeUpperBound.value	プール内の接続の合計数の上限	connections
UseTime.time	接続の使用に費やされた時間	時間
WaitTime.time	接続が使用可能になるまで待機に費やされた時間	時間
WaitingThreadCount.maxValue	接続待ち状態のスレッドの数	件数
WaitingThreadCount.minValue	接続待ち状態のスレッドの数	件数
WaitingThreadCount.value	接続待ち状態のスレッドの数	件数

C.4 mod_plsqlメトリック

この項では、Oracle Application Server mod_plsqlメトリックについて説明します。

図C-1「mod_plsqlメトリック・ツリー」は、mod_plsqlメトリックの構造を示したものです。この項の各表では、関連するメトリックを説明しています。

図C-1    mod_plsqlメトリック・ツリー

画像の説明

/modplsql/HTTPResponseCodesメトリックでは、mod_plsqlによって戻されるレスポンス・コードの一覧が表示されます。

メトリック表の名前はmodplsql_HTTPResponseCodesです。このメトリック表には、各HTTPレスポンス・タイプについて、件数、つまりレスポンスが生成された回数を示すメトリックが1つ含まれます。

 [type=modplsql_HTTPResponseCodes]

たとえば、http404.countメトリックには、レスポンス・コード「HTTP 404: Not found」の件数が保持されます。

表C-20は、mod_plsqlセッション・キャッシュの一連のメトリックを一覧にしたものです。

メトリック表の名前はmodplsql_Cacheです。

表C-20    mod_plsql/SessionCacheメトリック

メトリック	説明	単位
cacheStatus.value	キャッシュのステータス。enabledまたはdisabledのどちらかになります。	ステータス
newMisses.count	セッション・キャッシュのミス（新規）の数	ops
staleMisses.count	セッション・キャッシュのミス（失効）の数	ops
hits.count	セッション・キャッシュのヒット数	ops
requests.count	セッション・キャッシュに対するリクエストの数	ops

表C-21は、mod_plsqlコンテンツ・キャッシュの一連のメトリックを一覧にしたものです。

メトリック表の名前はmodplsql_ContentCacheです。

表C-21    mod_plsql/ContentCacheメトリック

メトリック	説明	単位
cacheStatus.value	キャッシュのステータス。enabledまたはdisabledのどちらかになります。
newMisses.count	コンテンツ・キャッシュのミス（新規）の数	ops
staleMisses.count	コンテンツ・キャッシュのミス（失効）の数	ops
hits.count	コンテンツ・キャッシュのヒット数	ops
requests.count	コンテンツ・キャッシュに対するリクエストの数	ops

SQLErrorGroupsメトリックでは、SQLエラーの定義済のグループ化が表示されます。各グループに対し、表C-22のメトリックが記録されます。

メトリック表の名前はmodplsql_SQLErrorGroupです。

/modplsql/SQLErrorGroups/group [type=modplsql_SQLErrorGroup]

グループは、『Oracle Databaseエラー・メッセージ』におけるグループ化に基づきます。たとえばメトリック名Ora24280Ora29249は、Ora-24280〜Ora-29249のグループ化を表します。リクエストを実行した結果として発生する各SQLエラーは、それぞれのエラー・コードに基づいて適切なグループに入ります。同じエラーが頻繁に発生する場合は、『Oracle Databaseエラー・メッセージ』を使用してエラー・メッセージの詳細を確認し、問題の原因を調査する必要があります。

表C-22    mod_plsql/SQLErrorGroupsメトリック

メトリック	説明	単位
lastErrorDate.value	SQLエラーの原因となった最後のリクエストの日付	日付
lastErrorRequest.value	SQLエラーの原因となった最後のリクエスト	URL
lastErrorText.value	最後のエラーのSQLエラー・テキスト	エラー
error.count	グループ内で発生したエラーの数	ops

LastNSQLErrors統計では、リクエストの実行中に発生した過去10件のSQLエラーが表示されます。エラーはラウンドロビン法で更新されます。各エラーに対して、表C-23に示されたメトリックが記録されます。

メトリック表の名前はmodplsql_LastNSQLErrorです。

/modplsql/LastNSQLErrors/<SQL Error Slot> [type=modplsql_LastNSQLError]

同じエラーが頻繁に発生する場合は、問題の原因を調査する必要があります。errorText.valueメトリックによって示されたエラーの詳細は、『Oracle Databaseエラー・メッセージ』を参照してください。

表C-23    mod_plsql/LastNSQLErrorsメトリック

メトリック	説明	単位
errorDate.value	リクエストによってSQLエラーが発生した日付	日付
errorRequest.value	SQLエラーの原因となったリクエスト	URL
errorText.value	SQLエラーのテキスト	エラー

表C-24は、非SSO接続プールの一連のメトリックを一覧にしたものです。

メトリック表の名前はmodplsql_DatabaseConnectionPoolです。

/modplsql/NonSSOConnectionPool [type=modplsql_DatabaseConnectionPool]

表C-24    mod_plsql/NonSSOConnectionPoolメトリック

メトリック	説明	単位
connFetch.maxTime	プールから接続をフェッチするためにかかる最大時間	usecs
connFetch.minTime	プールから接続をフェッチするためにかかる最小時間	usecs
connFetch.avg	プールから接続をフェッチするためにかかる平均時間	usecs
connFetch.active	現在プール・フェッチ・フェーズにある子サーバー	スレッド
connFetch.time	プールから接続をフェッチするために費やされた合計時間	usecs
connFetch.completed	プールから接続がリクエストされた回数	ops
newMisses.count	接続プールのミス（新規）の数	ops
staleMisses.count	接続プールのミス（失効）の数	ops
hits.count	接続プールのヒット数	ops

表C-25は、リクエスト所有者接続プールの一連のメトリックを一覧にしたものです。

メトリック表の名前はmodplsql_DatabaseConnectionPoolです。

/modplsql/RequestOwnerConnectionPool [type=modplsql_DatabaseConnectionPool]

表C-25    mod_plsql/RequestOwnerConnectionPoolメトリック

メトリック	説明	単位
connFetch.maxTime	プールから接続をフェッチするためにかかる最大時間	usecs
connFetch.minTime	プールから接続をフェッチするためにかかる最小時間	usecs
connFetch.avg	プールから接続をフェッチするためにかかる平均時間	usecs
connFetch.active	現在プール・フェッチ・フェーズにある子サーバー	スレッド
connFetch.time	プールから接続をフェッチするために費やされた合計時間	usecs
connFetch.completed	プールから接続がリクエストされた回数	ops
newMisses.count	接続プールのミス（新規）の数	ops
staleMisses.count	接続プールのミス（失効）の数	ops
hits.count	接続プールのヒット数	ops

表C-26は、スーパー・ユーザー接続プールの一連のメトリックを一覧にしたものです。

メトリック表の名前はmodplsql_DatabaseConnectionPoolです。

/modplsql/SuperUserConnectionPool [type=modplsql_DatabaseConnectionPool]

表C-26    mod_plsql/SuperUserConnectionPoolメトリック

メトリック	説明	単位
connFetch.maxTime	プールから接続をフェッチするためにかかる最大時間	usecs
connFetch.minTime	プールから接続をフェッチするためにかかる最小時間	usecs
connFetch.avg	プールから接続をフェッチするためにかかる平均時間	usecs
connFetch.active	現在プール・フェッチ・フェーズにあるスレッド	スレッド
connFetch.time	プールから接続をフェッチするために費やされた合計時間	usecs
connFetch.completed	プールから接続がリクエストされた回数	ops
newMisses.count	接続プールのミス（新規）の数	ops
staleMisses.count	接続プールのミス（失効）の数	ops
hits.count	接続プールのヒット数	ops

C.5 Oracle Process Manager and Notification Server（OPMN）メトリック

この項では、Oracle Process Manager and Notification Server（OPMN）メトリックについて説明します。

この項には、次の項目が含まれています。

• OPMN_PMメトリック表

• OPMN_OC4J_PROC表

• OPMN_HOST_STATISTICSメトリック表

• OPMN_IAS_INSTANCEメトリック表

• OPMN_IAS_COMPONENT表

• OPMN ONSメトリック

• OPMN_APPCTX表

C.5.1 OPMN_PMメトリック表

opmn_pmメトリック表は、OPMN DMSメトリックのプロセス・マネージャ・サブツリーのルートになります。このメトリック表のメトリックには、OPMNリクエストに関する統計が含まれます。OPMNリクエストは、クライアントからOPMNに対して発行されるコマンドです。たとえば、DCMは1つ以上のOPMN管理対象プロセスで操作を実行します。

リクエストの処理結果は、次のいずれかになります。

• 成功: OPMNがリクエストを正常に処理したことを示します。

• 部分的に成功: OPMNがリクエストの一部のみを正常に処理したことを示します。たとえば、クライアントがOPMNに対してOC4Jプロセスを3つ開始するようリクエストしても、2つしか開始されない場合、このリクエストの結果は部分的な成功となります。

• 失敗: リクエストの処理に失敗したことを示します。

表C-27は、メトリック表のタイプopmn_pmを示しています。

表C-27    OPMN_PMメトリック

メトリック	説明	単位
jobWorkerQueue.value	OPMNワーカー・キューにあるジョブの数	ops
lReq.count	OPMNが処理したローカルHTTPリクエストの数	ops
procDeath.count	プロセス・マネージャによって起動され、その後終了したプロセスの数	ops
procDeathReplace.count	プロセス・マネージャによって終了が検出され、その後再起動されたプロセスの数	ops
reqFail.count	失敗したHTTPリクエストの数	ops
reqPartialSucc.count	部分的に成功したHTTPリクエストの数	ops
reqSucc.count	成功したHTTPリクエストの数	ops
rReq.count	OPMNが処理したリモートHTTPリクエストの数	ops
workerThread.value	ワーカー・スレッドの数	スレッド

C.5.2 OPMN_OC4J_PROC表

表C-28はOPMN OC4Jプロセス・メトリック表で、OC4Jプロセスに関する情報を提供します。

メトリック表のタイプはopmn_oc4j_procです。

表C-28    OPMN_OC4J_PROCメトリック

メトリック	説明	単位
oc4jinstance.value
oc4jIsland.value	これは下位互換性のメトリックです。

C.5.3 OPMN_HOST_STATISTICSメトリック表

OPMNホスト統計メトリック表は、OPMNプロセスを実行するホストに関する情報を提供します。

表C-29は、メトリック表のタイプopmn_host_statisticsを示しています。

表C-29    OPMN_HOST_STATISTICSメトリック

メトリック	説明	単位
cpuIdle.value	過去の指定しない時間から、CPUがアイドル状態であった時間（ミリ秒）	ミリ秒
freePhysicalMem.value	ホスト・マシンの物理メモリーの空き容量	KB
numProcessors.value	ホスト・マシンで使用可能なプロセッサの数	整数
timestamp.value	ホストの統計が収集された時刻。このタイムスタンプは、過去の指定しない時間からのミリ秒です。	指定しない時間からのミリ秒
totalPhysicalMem.value	ホスト・マシンで使用可能な総物理メモリー	KB

C.5.4 OPMN_IAS_INSTANCEメトリック表

OPMN IASインスタンスのサブツリーには、Oracle Application Serverインスタンスのノード名が示されます。

表C-30は、メトリック表のタイプopmn_ias_instanceを示しています。

表C-30    OPMN_IAS_INSTANCEメトリック

メトリック	説明	単位
iasCluster.value	Oracle Application ServerインスタンスのOracle Application Serverクラスタ名	文字列

C.5.5 OPMN_IAS_COMPONENT表

OPMN IASコンポーネントのサブツリーは、Oracle Application Serverコンポーネントを示します。OPMN IASコンポーネントのサブツリーには、コンポーネント情報を含む複数のメトリック表が含まれます。

表C-31は、メトリック表のタイプopmn_process_typeを示しています。

表C-31    OPMN_PROCESS_TYPEメトリック

メトリック	説明	単位
moduleId.value	属性module-idの値。opmn.xml構成ファイルのprocess-typeタグに指定されています。	文字列

表C-32は、メトリック表のタイプopmn_process_setを示しています。

表C-32    OPMN_PROCESS_SETメトリック

メトリック	説明	単位
numProcConf.value	このプロセス・セットに構成されているプロセスの数または最大数	文字列（整数）
numProcs.value	このプロセス・セットに存在するプロセスの数
IsService.value	プロセス・セットのサービスとしての構成	文字列
reqFail.count	このプロセス・セットで失敗したHTTPリクエストの数	ops
reqPartialSucc.count	このプロセス・セットで部分的に成功したHTTPリクエストの数	ops
reqSucc.count	このプロセス・セットで成功したHTTPリクエストの数	ops
restartOnDeath.value	プロセスの終了時にOPMNがそのプロセスを再起動するかどうか	文字列（ブール型）

表C-33は、メトリック表のタイプopmn_processを示しています。

表C-33    OPMN_PROCESSメトリック

メトリック	説明	単位
cpuTime.value	このプロセスによって使用されたCPUタイム	CPU msecs
heapSize.value	このプロセスのヒープ・サイズ	KB
iasCluster.value	このプロセスのOracle Application Serverクラスタ名	文字列
iasInstance.value	このプロセスのOracle Application Serverインスタンス名	文字列
indexInSet.value	このプロセス・セットのプロセス索引。この値はOPMN管理対象プロセスにのみ有効です。それ以外のプロセスについては常に0となり、この値は意味を持ちません。	文字列（整数）
memoryUsed.value	このプロセスによって使用されたメモリー容量 このメトリックはオペレーティング・システム固有の方法で計算されます。 UNIXの場合、この値はプロセス・イメージのメモリー使用量を示します。これが、このプロセスで使用中のすべてのメモリーになります。 Windowsの場合、この値はワーキング・セットのメモリー使用量を示します。これは、タスク マネージャによって「メモリ使用量」列にレポートされる値と同じです。ワーキング・セットは、プロセス内のスレッドによって最近使用されたメモリー・ページのセットです。システムの空きメモリーがしきい値を超える場合、ページは使用されていなくても、プロセスのワーキング・セット内に残ります。空きメモリーがしきい値を下回ると、ページはワーキング・セットから削除されます。これらのページが必要になると、ソフトフォールトとなり、メイン・メモリーから削除される前にワーキング・セットへ戻されます。
pid.value	このプロセスのプロセスID
privateMemory.value	このプロセスのプライベート・メモリー	KB
sharedMemory.value	このプロセスの共有メモリー	KB
startTime.value	このプロセスの開始時間	msecs
status.value	このプロセスのステータス。有効なステータスの値は次のとおりです。 NONE: 新しいプロセス・スロットです。操作はまだ何も行われていません（ステータスなし）。 Init: プロセスは開始されました。OPMNは初期化の完了を待機しています。 Alive: プロセスは完全に開始されました。 Stop: プロセスの停止操作を実行しています。 Stopped: プロセスは完全に停止しています。 Bounce: 終了しないプロセスの再起動を実行しています。 Restart: 新しい起動操作を発行する前に、プロセス停止操作を実行しています。 InitFail: 初期化がタイムアウトする前に失敗しました。再試行制限内で停止と起動が試行されます。 BounceFail: 終了しないプロセスの再起動に失敗しました。再試行制限内で停止と起動が試行されます。	文字列
type.value	このプロセスのタイプ。プロセス・タイプの詳細は、表C-31を参照してください。
uid.value	OPMNによってこのプロセスに割り当てられたID
upTime.value	このプロセスの稼動時間	msecs

表C-34は、メトリック表のタイプopmn_connectを示しています。

表C-34    OPMN_CONNECTメトリック

メトリック	説明	単位
desc.value	ポートの説明（利用可能な場合）	文字列
host.value	ホスト名	文字列（ホスト名）
protocol.value
port.value	ポート番号	文字列（ポート番号）

C.5.6 OPMN ONSメトリック

Oracle Process Manager and Notification Server ONSサブツリーには、Oracle Notification System（ONS）情報が含まれます。

表C-35は、メトリック表のタイプopmn_onsを示しています。

表C-35    OPMN_ONSメトリック

メトリック	説明	単位
notifProcessed.value	ONSによって処理された通知の数	ops
notifProcessQueue.value	プロセス・キューにある通知の数	ops
notifReceived.value	ONSによって受信された通知の数	ops
notifReceiveQueue.value	受信キューにある通知の数	ops
workerThread.value	ワーカー・スレッドの数	文字列（スレッド）

表C-36は、local_portメトリックを示しています。../ons/local_portサブツリーには、ONSローカル・ポートに関する情報が表示されます。

メトリック表のタイプはopmn_connectです。

表C-36    OPMN ONS LOCAL_PORTメトリック

メトリック	説明	単位
desc.value	ポートの説明	文字列
host.value	ホスト名	文字列
port.value	ポート番号	文字列

表C-37は、remote_portメトリックを示しています。../ons/remote_portサブツリーには、ONSリモート・ポートに関する情報が表示されます。

メトリック表のタイプはopmn_connectです。

表C-37    OPMN ONS REMOTE_PORTメトリック

メトリック	説明	単位
desc.value	ポートの説明	文字列
host.value	ホスト名	文字列
port.value	ポート番号	文字列

表C-38は、request_portメトリックを示しています。../ons/request_portサブツリーには、ONSリクエスト・ポートに関する情報が表示されます。

メトリック表のタイプはopmn_connectです。

表C-38    OPMN ONS REQUEST_PORTメトリック

メトリック	説明	単位
desc.value	ポートの説明	文字列
host.value	ホスト名	文字列
port.value	ポート番号	文字列

表C-39は、opmn_ons_topo_entryメトリックを示しています。

表C-39    OPMN ONS TOPOエントリ・メトリック

メトリック	説明	単位
protocol.value	ONSプロトコル・バージョン
port.value	ポート値
ip.value	IPアドレス

C.5.7 OPMN_APPCTX表

表C-40は、opmn_appctxメトリックを示しています。

表C-40    OPMN APPCTXメトリック

メトリック	説明	単位
rtid.value
routable.value
state.value

C.6 DMS内部メトリック

表C-41は、DMS内部クロック・メトリックを示しています。

表C-41    DMS内部クロック・メトリック

メトリック	説明	単位
logicalTime.value	DMSクロックで測定した現在の時刻	ティック
measuredFrequency.value	測定された毎秒のクロック刻み数	ティック
measuredResolution.value	このクロックで測定されたティック間の時間
name.value
overheadPerCall.value	このクロックで時刻を得るために必要な平均コール期間
reportedFrequency.value	クロック時間がレポートされる毎秒のティック数	ティック
requestedUnits.value	時間がレポートされる単位の文字列による説明

表C-42は、DMS内部ログ・メトリックを示しています。

表C-42    DMS内部ログ・メトリック

メトリック	説明	単位
initLogging.count		ops
messagesLogged.count		ops
status.value

表C-43は、DMS内部測定メトリックを示しています。

表C-43    DMS内部測定メトリック

メトリック	説明	単位
createNoun.count		ops
createSensor.count		ops
destroyNoun.count		ops
destroySensor.count		ops
lastTreeNodeID.value
sampleMetric.count		ops
sensorWeight.value
treeNodes.maxValue
treeNodes.value

表C-44は、DMS内部コレクタ・メトリックを示しています。

表C-44    DMS内部コレクタ・メトリック

メトリック	説明	単位
logger.count		ops
logger.logged		ops
responseGenerateTime.active		スレッド
responseGenerateTime.avg
responseGenerateTime.completed
responseGenerateTime.maxActive
responseGenerateTime.maxTime
responseGenerateTime.minTime
responseGenerateTime.time

表C-45は、DMS内部トランストレース・メトリックを示しています。

表C-45    DMS内部トランストレース・メトリック

メトリック	説明	単位
expireMessages.avg
expireMessages.completed
expireMessages.maxActive
expireMessages.maxTime
expireMessages.minTime
expireMessages.time
messageCount.value
pendingMessageCount.value
s_debugEnabled.value
s_dumpEnabled.value
s_ecidEnabled.value
s_transTraceEnabled.value
storeSize.value
