4장

Hardware Diagnostic Suite 테스트 세션 실행



이 장에서는 Hardware Diagnostic Suite 테스트 세션을 구성, 실행, 예약 및 검토하는 방법에 대해 설명합니다. 이 장은 다음 내용으로 구성되어 있습니다.

이 장에 나오는 절차는 3장에서 설명한 대로 Hardware Diagnostic Suite가 이미 실행 중이라고 가정합니다.

Hardware Diagnostic Suite의 모든 콘솔 패널, 버튼 및 메뉴에 대해서는 부록 B를 참조하십시오.

테스트 세션을 위한 장치 준비

다음 테스트를 수행하려면 먼저 매체가 설치되어 있어야 합니다.

해당 테스트 설명에 대한 자세한 내용은 부록 A를 참조하십시오. 그리고 나서 테스트를 시작하기 전에 필요한 매체를 설치합니다.

테스트 세션을 위한 장치 선택

호스트에 대한 Hardware Diagnostic Suite 창이 표시되면 시스템 구성을 검사하여 테스트할 수 있는 장치를 표시합니다. 계층 뷰에서 테스트하려는 장치를 선택합니다. 장치 목록이 축소되어 있으면 계층 뷰를 확장합니다.




테스트할 장치 선택

  1. 필요한 경우 계층 뷰를 확장하여 호스트의 장치를 표시합니다. 이렇게 하려면 계층 뷰 버튼(그림 4-1) 중 하나를 클릭합니다.

    2. 주 - 계층 뷰 축소/확장에 대한 자세한 내용은 계층 뷰 패널을 참조하십시오.

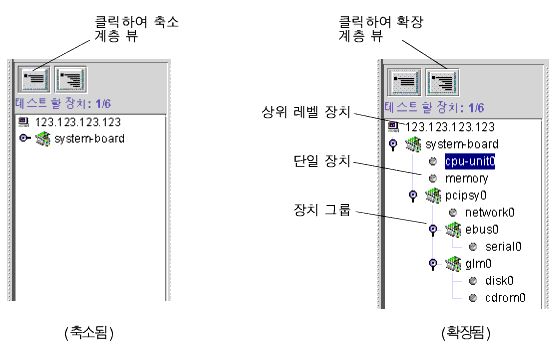

    그림 4-1 계층 뷰 확장

  2. 테스트하려는 장치 또는 장치 그룹을 누릅니다.

    3. 장치가 그림 4-1에서와 같이 강조 표시됩니다.

    기본적으로 다른 장치를 선택하면 이전 장치는 더 이상 선택되지 않습니다.

    테스트를 위해 해당 레벨에서 마우스를 눌러 각각의 장치, 전체 장치의 그룹 또는 상위 레벨 장치(호스트)를 선택할 수 있습니다.

    장치를 누르면 장치 디스플레이 패널이 장치에 대한 추가 정보를 표시합니다.

    주 - 장치를 하나 이상 선택하려면 Ctrl 키를 누른 채 선택할 장치를 선택하거나 Shift 키를 누른 채 전체 장치를 선택합니다. 오른쪽의 장치 설명 패널에 마지막으로 선택한 장치에 대한 설명이 표시됩니다.



장치를 위한 시스템 재시험

응용 프로그램을 처음 실행한 경우 계층 뷰 패널에는 Hardware Diagnostic Suite에서 인식한 장치만 표시됩니다. 예를 들어, Hardware Diagnostic Suite를 시작한 후에 핫 플러그형 장치를 추가하거나 동적 구성을 수행한 경우에는 재시험 기능을 사용하여 시스템을 검사하고 테스트 가능 장치의 목록을 업데이트합니다.

주 - 시스템에 장치를 추가할 경우 Solaris 커널에서 해당 장치를 인식할 수 있도록 적절한 작업(구성 부트 등)을 먼저 수행해야 합니다. Solaris 운영 환경에서 장치가 인식되면 재시험 명령을 사용합니다.
  1. 계층 뷰 패널 바로 위에 있는 옵션 드롭다운 메뉴에서 장치 재시험을 선택합니다.

Hardware Diagnostic Suite 에이전트는 모든 테스트 가능 장치에 대해 시스템을 재확인한 후 계층 뷰 패널에 표시합니다.

테스트 세션 시작

테스트 세션을 시작하기 전에 다음 사항을 결정하십시오.

주 - 모든 테스트는 시스템에서 현재 실행 중인 응용 프로그램을 방해하지 않도록 설계되었습니다.



지금 전체 테스트 세션 실행

   테스트할 장치를 선택한 후 전체 테스트 버튼을 누릅니다.
선택한 각 장치에 대한 기능 테스트는 모든 테스트가 완료될 때까지 순차적으로 실행됩니다.

테스트 세션 진행률 보기에 대한 자세한 내용은 테스트 세션 모니터링을 참조하십시오.




지금 빠른 검사 테스트 실행

   테스트할 장치를 선택한 후 빠른 검사 버튼을 누릅니다.
선택한 각 장치에 대한 빠른 연결성 테스트는 모든 테스트가 완료될 때까지 순차적으로 실행됩니다.

테스트 세션 진행률 보기에 대한 자세한 내용은 테스트 세션 모니터링을 참조하십시오.

테스트 세션 모니터링

Hardware Diagnostic Suite 콘솔은 실행되어 각 테스트의 결과를 표시하는 방식으로 각 장치와 각 테스트에 대한 정보를 표시합니다.




진행 중인 테스트 모니터

  1. 테스트를 실행하면서 각 테스트의 진행률을 봅니다(그림 4-2).

    2. 장치가 테스트될 때마다 장치 정보가 장치 설명 패널에 표시되고 테스트 정보가 진행률 패널에 표시됩니다.

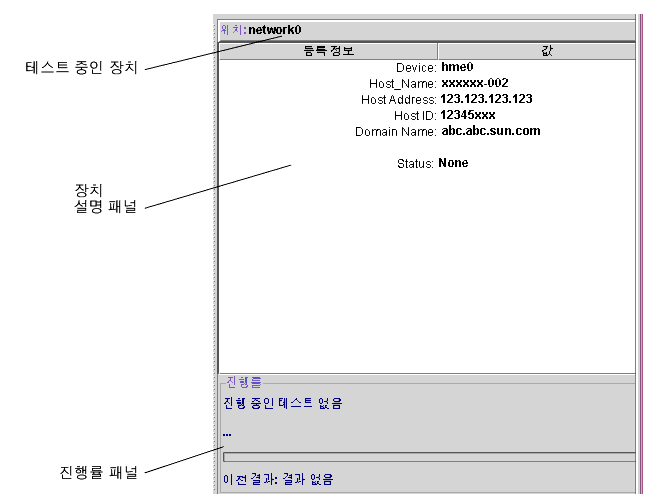

    그림 4-2 장치 설명 패널과 진행률 패널

    진행률 패널(그림 4-2)은 다음 정보를 표시합니다.

  2. 계층 뷰에서 테스트된 모든 장치의 상태를 봅니다.

    3. Hardware Diagnostic Suite 테스트에서 장치에 대해 테스트 성공 여부를 감지하면 즉시 통과 및 실패 상태가 계층 뷰 패널에 표시됩니다(그림 4-3). 표 4-2는 테스트 표시기에 대해 설명합니다.

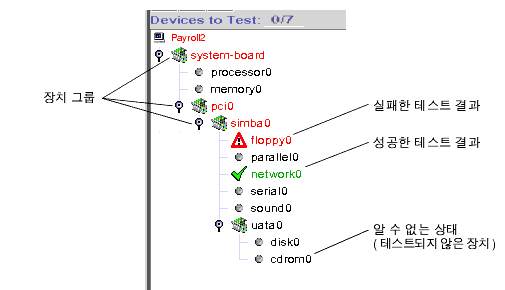

    그림 4-3 계층 뷰의 통과 및 실패 상태



    표 4-2   계층 뷰 패널 표시기
    표시기
    		 상태
    		 설명



    알 수 없음

    장치가 테스트되지 않았거나 테스트가 완료되지 않았으므로 장치가 알 수 없는 상태에 있습니다. 장치 이름은 검정색 텍스트로 표시됩니다.



    테스트 통과 성공

    오류가 감지되지 않고 테스트가 완료되면 장치는 계층 뷰 패널에 녹색으로 표시되고 장치 이름도 녹색 텍스트로 표시됩니다.



    테스트 통과 실패

    오류가 감지되면 해당 장치는 곧바로 이 표시기와 함께 표시되고 오류가 발생한 장치의 이름과 장치가 속한 그룹은 빨간색 텍스트로 표시됩니다. 빨간색 텍스트는 감지된 오류와 관련된 장치 계층을 강조 표시합니다. 정보 및 오류 로그 파일은 오류 상태 정보와 함께 업데이트됩니다. 또한 장치를 두 번 누르면 팝업 창에 오류 메시지가 표시됩니다.

  3. 장치에 대한 추가 정보를 보려면 계층 뷰에서 장치 이름을 누릅니다.

    4. 알 수 없는(테스트되지 않은) 상태의 장치 또는 테스트 통과 성공 표시기가 있는 장치가 있으면 장치 설명 패널에 해당 장치에 대한 추가 정보가 표시됩니다.

    테스트 통과 실패 표시기가 장치에 표시되면 팝업 창에 실패에 대한 자세한 정보가 표시됩니다(그림 4-4). 실패에 대한 정보는 오류 로그에 기록됩니다. 테스트 결과 검토를 참조하십시오.

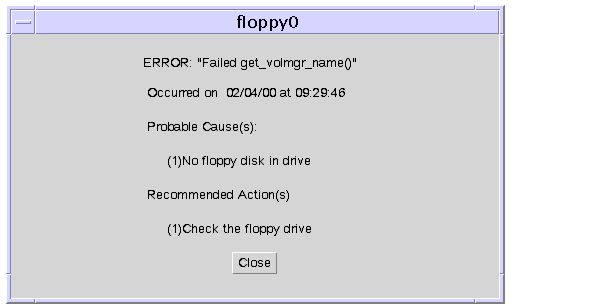

    그림 4-4 오류 메시지 팝업

테스트 세션 일시 중지, 재개 및 중지

다음 절차에 설명된 대로 Hardware Diagnostic Suite 테스트 세션을 일시 중지 및 재개할 수 있습니다.




테스트 세션 일시 중지

  1. 테스트 세션을 실행하는 동안 옵션 버튼을 눌러 옵션 메뉴에 액세스합니다.
  2. 일시 중지 옵션을 선택합니다.

    3. Hardware Diagnostic Suite 테스트 세션은 재개할 때까지 일시 중지되고 진행률 패널에
    "테스트가 일시 중지되었습니다."가 표시됩니다.



테스트 세션 재개

  1. 테스트 세션을 일시 중지하는 동안 옵션 버튼을 눌러 옵션 메뉴에 액세스합니다.
  2. 재개를 선택합니다.

    3. 일시 중지된 Hardware Diagnostic Suite 테스트 세션이 다시 실행되기 시작합니다.



테스트 세션 중지

   테스트 세션을 실행하는 동안 테스트 중지 버튼을 누릅니다.

모든 테스트가 중지됩니다.

테스트 결과 검토

계층 뷰 패널에 표시된 테스트 결과 이외에 모든 Hardware Diagnostic Suite 테스트 세션에 대한 정보를 포함하는 2개의 로그 파일이 있습니다.




Hardware Diagnostic Suite 로그 파일 보기

  1. 계층 구조 패널 바로 위에 있는 로그 버튼을 클릭하여 로그 메뉴에 액세스합니다.
  2. 보려는 로그(정보 또는 오류)를 선택합니다.

    3. Hardware Diagnostic Suite 메시지를 포함한 창이 표시됩니다.

표 4-3에서는 오류 메시지 유형에 대해 설명합니다.

표 4-3   오류 메시지 범주
메시지 범주
 설명

치명적 오류

심각한 오류는 장치를 테스트하는 동안 심각한 하드웨어 오류가 감지되었음을 나타냅니다. 어떤 방법으로도 장치와 통신하지 못할 만큼 심각한 문제이거나 Hardware Diagnostic Suite 테스트가 데이터 비교 또는 하드웨어 오류를 감지했을 수 있습니다. 이러한 오류는 오류 로그 파일에 기록됩니다.

오류

매체 연결이 끊겼거나 케이블이 느슨하게 연결되어 있거나 끊겨져 있는 등의 하드웨어 오류가 감지되었음을 나타냅니다. 일반적으로 이 유형의 오류는 치명적 오류보다는 덜 심각한 오류입니다. 이러한 오류는 오류 로그 파일에 기록됩니다.

경고

하드웨어 오류 이외의 오류가 발생했음을 나타냅니다. 이러한 메시지는 정보 로그 파일에 기록됩니다.

정보

시작 및 중지 시간과 같은 정보성, 비오류 유형의 이벤트입니다. 이러한 메시지는 정보 로그 파일에 기록됩니다.

Hardware Diagnostic Suite 콘솔 재설정

이전 테스트 정보의 Hardware Diagnostic Suite 콘솔을 삭제하려면 아래 설명된 대로 재설정을 수행합니다.




콘솔 재설정

  1. 옵션 버튼을 선택하여 옵션 메뉴에 액세스합니다.
  2. 재설정 버튼을 선택합니다.

    3. 모든 이전 테스트 결과는 콘솔에서 삭제됩니다.
주 - Hardware Diagnostic Suite 로그 파일은 삭제되지 않습니다.

테스트 세션 예약

Hardware Diagnostic Suite 예약 기능은 수퍼유저의 crontab 파일에서 모든 항목을 만듭니다. 시작 시간과 시간 기준이 일치하면 스케줄러에 구성된 대로 테스트 세션을 자동으로 시작합니다. 예약한 테스트 세션을 실행하기 위해 Sun Management Center 소프트웨어를 시작하지 않아도 됩니다.

이전 테스트 세션의 결과를 확인하려면 Hardware Diagnostic Suite 로그 파일 보기에 설명된 대로 Hardware Diagnostic Suite 로그 파일을 확인하십시오.




테스트 세션 예약

  1. Hardware Diagnostic Suite 콘솔에서 일정 버튼을 누릅니다.

    2. 예약 지침과 함께 일정 패널이 표시됩니다(그림 4-5).

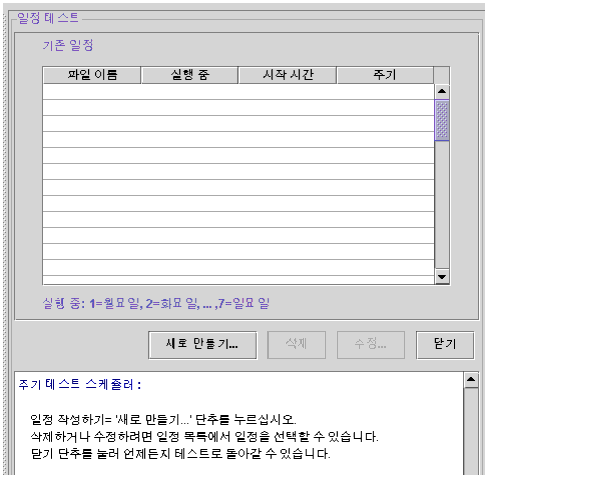

    그림 4-5 일정 패널

    주 - Hardware Diagnostic Suite가 예약된 시간에 테스트 세션을 이미 실행 중이면 예약한 테스트 세션은 시작되지 않습니다.
  2. 새로 만들기 버튼을 누릅니다.

    3. 일정 양식이 표시됩니다(그림 4-6).

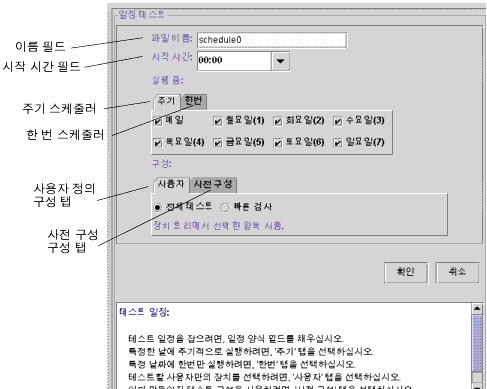

    그림 4-6 일정 양식

  3. 이름 필드에 일정 이름을 입력합니다.

    4. 이름 필드에 표시된 이름을 사용하거나(Hardware Diagnostic Suite는 일정이 작성될 때마다 고유한 이름을 표시함), 다른 이름을 지정할 수 있습니다. 다음과 같은 이름 지정 규칙이 적용됩니다.

  4. 예약 중인 테스트 세션에 대한 시작 시간을 입력합니다.

    5. 24시간 설정을 풀다운 목록에서 15분 간격으로 설정하거나 시작 시간 필드에 원하는 시작 시간을 입력할 수 있습니다.

  5. 실행 날짜 필드에 테스트 세션에 대한 날짜를 입력합니다.

  6. 구성 필드에 테스트 모드와 테스트할 장치를 구성합니다.

    7. 이러한 구성에는 두 가지 방법이 있습니다.

    1. 테스트 모드는 전체 테스트 또는 빠른 검사 중 하나를 선택합니다(테스트 모드에 대한 설명은 표 4-1 참조).
    2. 계층 뷰 패널에서 테스트할 장치를 선택합니다.
    표 4-4   미리 정의된 테스트
    테스트 이름
    		 설명

    연결 검사

    사용할 수 있는 모든 장치에 대해 빠른 검사 테스트를 실행하도록 일정을 설정합니다.

    기능 검사

    사용 가능한 모든 장치에 대한 전체 테스트를 실행하도록 일정을 설정합니다.

    프로세서 검사

    시스템의 모든 프로세서에서 프로세서 테스트(전체 테스트 모드)를 실행하도록 일정을 설정합니다.

    하드 디스크 검사

    시스템의 모든 디스크에 대해 디스크 테스트(전체 테스트 모드)를 실행하도록 일정을 설정합니다.

    홀수 디스크 테스트

    전체 테스트 모드에서 첫 번째 디스크로 시작하여 계층 구조에 표시된 것처럼 시스템의 두 디스크마다 한 번 디스크 테스트를 실행하도록 일정을 설정합니다. 시스템에 많은 디스크가 있을 경우 이 테스트는 매우 유용합니다.

    짝수 디스크 테스트

    전체 테스트 모드에서 두 번째 디스크로 시작하여 계층 구조에 표시된 것처럼 시스템의 두 디스크마다 한 번 디스크 테스트를 실행하도록 일정을 설정합니다. 시스템에 많은 디스크가 있을 경우 이 테스트는 매우 유용합니다.

  7. 확인 버튼을 눌러 지정한 테스트 세션 일정 정보를 적용합니다.

    8. 일정 정보를 적용하고 일정 양식을 종료하며 일정 패널을 표시합니다. 새 Hardware Diagnostic Suite 테스트 세션 일정은 기존 일정 목록(그림 4-7)에 나열됩니다.

    주 - 모든 예약 버튼에 대한 설명은 일정 양식 버튼을 참조하십시오.

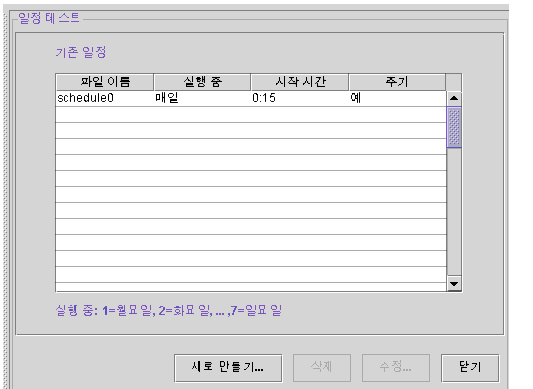

    그림 4-7 기존 일정 목록

  8. 닫기 버튼을 눌러 예약 기능을 종료합니다.

    9. 일정 패널이 닫힙니다.



일정 수정

  1. 일정 버튼을 선택합니다.

    2. Hardware Diagnostic Suite는 일정 목록과 함께 일정 패널을 표시합니다.
  2. 수정할 일정을 선택합니다.

    3. 일정이 강조 표시됩니다.
  3. 수정 버튼을 선택합니다.

    4. 일정 양식(그림 4-6)이 표시됩니다.
  4. 필요에 따라 일정 항목을 변경합니다.
    5. 주 - 일정 이름을 변경하면 Hardware Diagnostic Suite는 새로 지정된 이름으로 다른 일정을 작성하고 원래 일정 이름은 변경하지 않습니다.
  5. 확인 버튼을 눌러 변경 사항을 적용합니다.
  6. 닫기 버튼을 눌러 일정 패널을 닫습니다.



일정 삭제

  1. 일정 버튼을 선택합니다.

    2. 일정 목록과 함께 일정 패널이 표시됩니다.
  2. 삭제할 일정을 누릅니다.

    3. 일정이 강조 표시됩니다.
  3. 삭제 버튼을 선택합니다.

    4. 선택된 일정이 목록에서 삭제됩니다.
  4. 닫기 버튼을 선택하여 일정 패널을 닫습니다.

DR 환경에서 Hardware Diagnostic Suite 실행

Hardware Diagnostic Suite 에이전트는 cfgadm 명령(unconfigure 또는 configure)을 사용할 때 수행되는 DR (동적 재구성) 작업을 인식합니다. Hardware Diagnostic Suite가 실행 중이고 DR 작업이 수행되면 콘솔은 DR 이벤트가 실행 중임을 나타내는 메시지로 바뀝니다. DR 작업이 완료되면 Hardware Diagnostic Suite는 시스템을 다시 시험하여 모든 테스트 가능 장치를 확인하고 표시합니다.
주 - Hardware Diagnostic Suite는 power-on 또는 power-off 작업 다음에는 장치를 자동으로 다시 시험하지 않습니다. power-on 작업 다음에 추가된 장치를 테스트하려면 옵션 메뉴에서 재시험을 수행합니다.
