Hardware Diagnostic Suite 控制台

分层结构视图面板中的设备

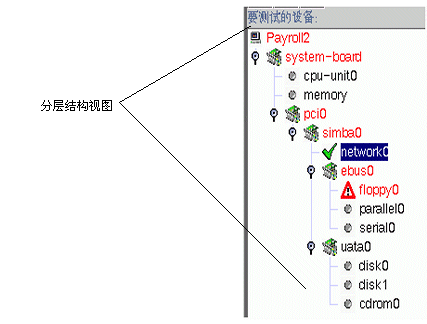

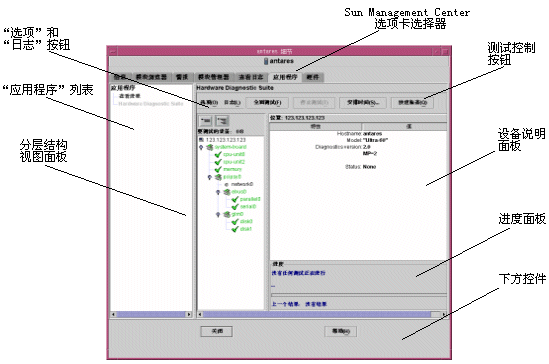

分层结构视图面板（图 B-2 和 图 B-3）以图形方式显示主机的可测试设备。各种设备按其相互间的物理关系以组的方式显示。例如，在图 B-2 中，软盘驱动器、并行端口等位于 simba0 组内，因为 simba0 是它们连接的接口。该组位于窗口顶部，主机则代表整个系统。

可以使用分层结构视图面板顶部的“查看”按钮展开和折叠分层结构视图。

设备选择

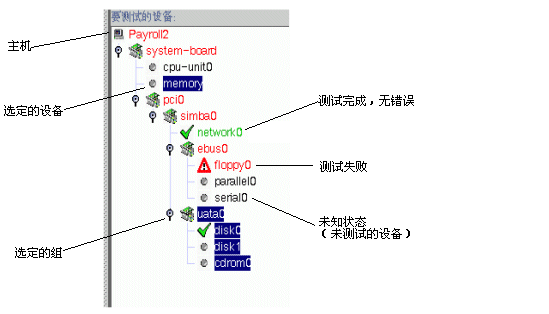

在分层结构视图面板中，可以通过单击名称来选择（要测试的）各台设备、整组设备或是整台主机。要选择不同组中的多台设备，可在按住 Shift 键或 Control 键的同时单击其它设备。选定的设备（或组）用深色的矩形高亮显示（图 B-3 ）。

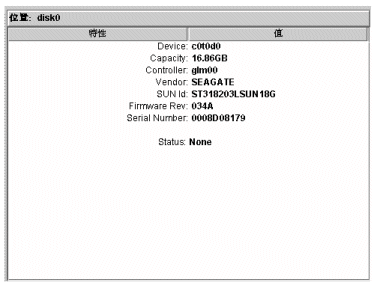

如果单击某个设备，设备说明面板中将显示该设备的有关信息。

分层结构视图指示符

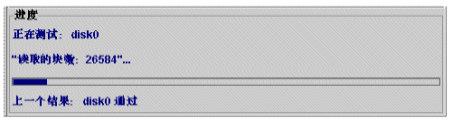

Hardware Diagnostic Suite 测试程序在设备上检测到成功或失败的测试之后，分层结构视图中就会显示出通过或失败的情况（图 B-3 ）。每台被测试的设备都用一个情况指示符来指示（表 B-1）。







表 B-1 分层结构视图面板指示符

指示符	名称	说明
	主机	表示系统上所有可测试的设备。
	板	表示一个设备组（连接了其它可测试设备的节点）。
	节点	表示特定的节点是否含有隐藏的子节点（水平条），或是否已显示了子节点（垂直条）。
	设备	表示状态未知的单个设备节点，通常是尚未测试的设备。
	测试通过	表示至少已成功通过一次测试。
	测试失败	表示检测到测试失败。

“选项”菜单

通过“选项”菜单可以访问以下控制：

• 复位 - 从 Hardware Diagnostic Suite 显示信息中清除以前的测试结果。
• 暂停 - 中断当前的测试会话。
• 恢复 - 恢复已暂停的测试会话。
• 重新探测设备 - 使 Hardware Diagnostic Suite 代理向系统查询可测试设备。所有可测试设备都显示在分层结构视图中。

“日志”菜单

通过“日志”菜单可以访问以下 Hardware Diagnostic Suite 日志文件：

• 查看信息 - 打开显示 Hardware Diagnostic Suite 信息日志的窗口。信息日志包含有关每个 Hardware Diagnostic Suite 测试会话的提示性消息，如开始和停止时间、通过和失败信息。
• 查看错误 - 打开显示 Hardware Diagnostic Suite 错误日志的窗口。错误日志是带有日期和时间标记的错误消息集合，这些消息是在以前的 Hardware Diagnostic Suite 测试会话期间出现的。

[ D ]

“现有时间表”列表

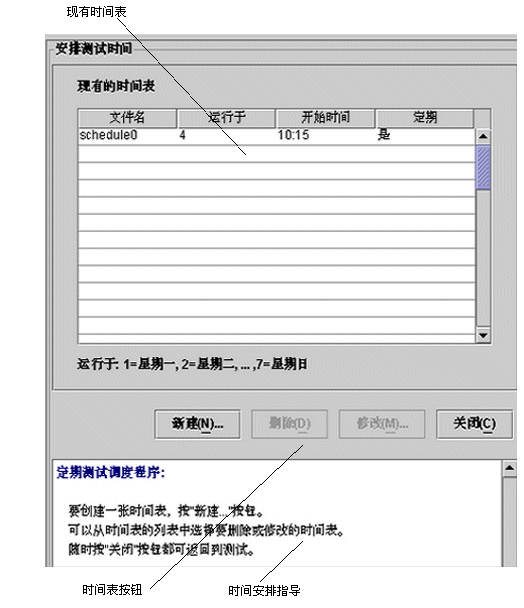

“现有时间表”列表（图 B-6）中列出了主机的当前时间表。如果列表中未显示任何信息，则说明目前没有 Hardware Diagnostic Suite 时间表。

“现有时间表”列表使用以下信息描述时间表：

• 文件名称 - 时间表的名称。
• 运行于 - 表示为测试会话安排的运行日期。
• 开始时间 - 表示为测试会话指定的具体开始时间。
• 定期 - 表示时间表是否设置为按一定的时间间隔定期运行（定期=是），或者时间表是否设置为只运行一次（定期=否）。

时间表面板按钮

“文件名称”字段

“文件名称”字段指定要创建或要修改的时间表的名称。每个 Hardware Diagnostic Suite 测试会话时间表的名称都必须是唯一的。有效的时间表名称应该包含 1 到 20 个字母数字字符。唯一有效的特殊字符为下划线 (_)。

开始时间

“开始时间”字段指定为测试会话安排的开始时间。

可以从下拉菜单中选择预定义的开始时间（时间间隔为 15 分钟），也可以在“开始时间”字段中键入具体时间（基于 12 小时制）。选择表示相应“AM”或“PM”的按钮。

“运行于”字段

“运行于”字段指定为测试会话安排的日期。有两种方法指定日期：

• 定期 - 在指定日期定期运行已安排的测试会话。定期时间表在被修改或删除之前将一直有效。
• 一次 - 已安排的测试会话只运行一次。按 mm/dd/yyyy 的格式指定日期。

“配置”字段

“配置”字段指定测试模式和要测试的设备。有两种方法指定测试配置信息：

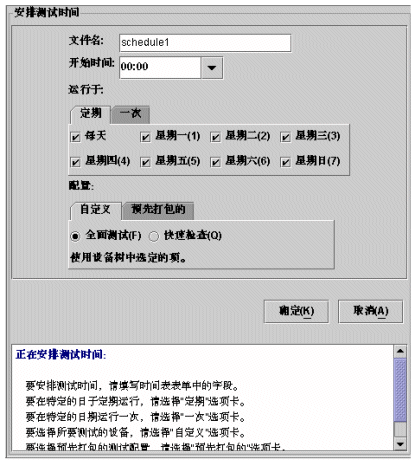

• 定制 - （图 B-7）提供按钮，用于选择“全面测试”或“快速检查”测试模式。必须在分层结构视图中选择要测试的设备来进一步定义时间表。
• 预先封装的 - 提供按钮，用于选择预先封装的测试会话时间表。这些时间表在表 B-6 中介绍。

时间表表单按钮
