Options de format de fichiers pour les rapports

Performance Reporting Manager propose quatre options de format de sortie pour les rapports :

• Tableau ;

• Courbe ;

• Diagramme à barres ;

• Camembert.

Toutes ces options ne sont pas disponibles pour chaque rapport. Le type d'un rapport détermine les options de format disponibles. Certains formats sont dépourvus de sens pour certains rapports et ne sont donc pas proposés pour ces derniers. Lorsque vous créez une requête de rapport personnalisé, vous choisissez parmi les options de format disponibles proposées.

Une fois une requête de rapport enregistrée, une icône illustrant l'option de format de rapport apparaît dans la vue hiérarchique dans l'IHM Gestionnaire de rapports. Chacune des icônes employées est représentative du format choisi pour le rapport. Un symbole représentant un cadenas est ajouté à l'icône lorsque la requête a trait à un des rapports standards fournis avec Performance Reporting Manager. Les options de rapport des rapports standard sont prédéfinies et vous ne pouvez pas les changer.

Rapport sous forme de tableau

L'option Tableau retourne les données sous la forme d'un tableau. L'icône distinctive de l'option Tableau est un tableau. Plus exactement, un tableau composé de lignes etde colonnes. Les cellules du tableau contiennent les valeurs numériques des propriétés de données spécifiées dans la requête de rapport. Vous pouvez changer la taille d'une colonne en faisant glisser l'un des bords de son titre. Si le titre d'une colonne est tronqué ou est suivi de points de suspension, il vous convient de redimensionner la colonne pour voir la totalité des informations. Les tableaux peuvent être triés en cliquant sur une colonne, sauf pour les rapports de performance qui sont déjà triés chronologiquement.

Lorsque Temps réel est sélectionné, vous pouvez actualiser les informations en cliquant sur le bouton Rafraîchir qui se trouve en haut à droite du tableau. Les nouvelles données sont ajoutées dans le haut du tableau.

Rapport sous forme de courbe

L'option Courbe retourne les données sous la forme de graphes contenant des courbes. L'icône qui représente les courbes est un graphe avec une courbe ascendante en escalier. Le nombre des graphes contenus dans chaque rapport dépend de l'option Orientation du graphe sélectionnée dans la requête de rapport.

Lorsque Temps réel est sélectionné pour un rapport, le graphe est rafraîchi selon l'intervalle de rafraîchissement des propriétés enregistrées. Pour les rapports de type Temps réel, seule la dernière heure de données est visible sur le graphe à tout moment.

Chaque courbe présente plusieurs options d'affichage. Par exemple, vous pouvez utiliser le bouton Zoom pour afficher des données plus précises pour tout point d'une courbe. Le bouton Alarmes vous permet d'obtenir le détail des alarmes pour tout hôte inclus dans le rapport. De façon similaire, le bouton Processus vous permet d'obtenir les dix premiers processus UC et les dix premiers processus de mémoire pour tout hôte du rapport. Pour plus d'informations sur, consultez Options d'affichage des courbes de rapport.

La figure ci-après contient un exemple de rapport sous forme de courbe.

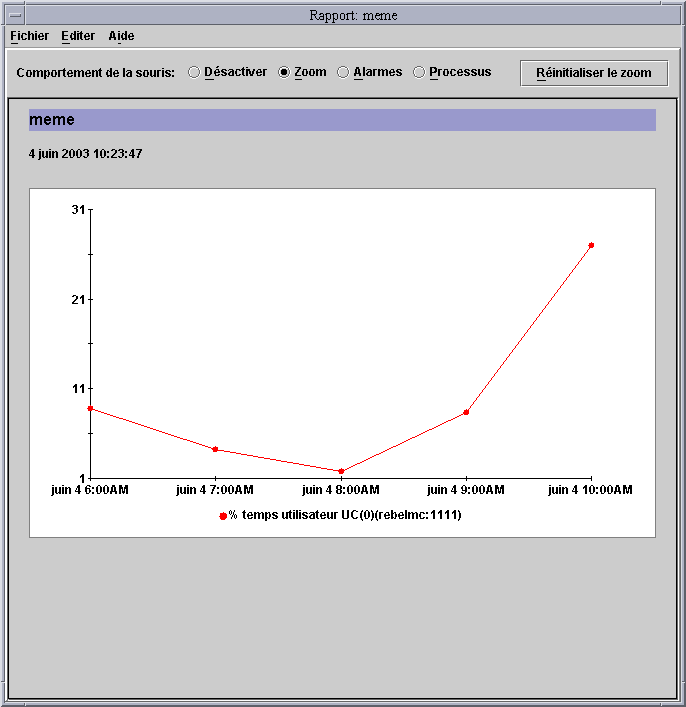

Figure 1–1 Exemple de courbe de rapport de performance standard

Rapport en forme de diagramme à barres

L'option Diagramme à barres retourne les données sous la forme de un ou plusieurs diagrammes à barres. L'icône Diagramme à barres est un graphe comportant trois barres horizontales. Le nombre de graphes contenus dans chaque rapport de type diagramme à barres dépend de l'option Orientation du graphe sélectionnée dans la requête de rapport. Ce format vous permet de créer un rapport qui fournit une comparaison visuelle des valeurs des données.

Les diagrammes à barres ont les mêmes options d'affichage que les courbes. Voir Rapport sous forme de courbe.

Rapport en forme de camembert

Le nombre des camemberts retournés dépend de si la propriété de données nomhôte est inclue dans la requête de rapport. Un rapport de ce type retourne les données à raison d'un camembert par hôte si un nomhôte est spécifié dans la requête de rapport. Si la propriété nomhôte n'est pas spécifiée dans la requête de rapport, un seul camembert est généré dans le rapport. Les rapports sous forme de camemberts ne sont pas disponibles pour les rapports de performance et de configuration matérielle lorsque l'option Niveau de détail : Récapitulatif est sélectionnée. L'icône des camemberts est un cercle avec une ligne pour rayon.

Pour plus d'informations sur la sélection des propriétés de données dans une requête de rapport, consultez Propriétés de données.
