ボン

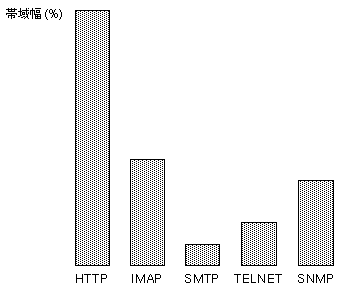

図 3-10 ボンのサイトにおける実際のネットワーク使用状況

ボンのサイトのネットワークユーザーは、ネットワークの使用でもっとも重要なものは、電子メールとカレンダへのアクセスであると考えています。受注管理システムは HTTP を使用してデータを転送します。図 3-10 に、実際の使用状況を示します。

ネットワーク使用状況についてのデータとユーザーからの回答を考慮して、ネットワーク管理者は、図 3-11 のようなクラス階層を設計し、表 3-2 のような優先度と帯域幅 (%) を割り当てました。

図 3-11 ボンのサイトにおけるクラス構造

表 3-2 ボンのサーバーにおける帯域幅と優先度のクラスへの割り振り

クラスの説明	クラス名	親クラス	割り振られる帯域幅 (%)	優先度
ルート	root		100	1
パリへの HTTP	http-paris	http	18	2
ロンドンまたは米国への HTTP	http-lon	http	18	2
他の場所への HTTP	http	root	40	2
電子メール	email	root	20	6
システム管理用の telnet	telnet	sysadmin	8	1
SNMP	snmp	sysadmin	10	4
システム管理	sysadmin	root	20	1
デフォルト	default	root	10	7
