ユニット構成の操作

この章の内容は次のとおりです。

概要

保守、修理および精密検査の産業では、組立品の"組立済状態"の構成によって、その資産を運用可能な状態にするために必要な特定の保守プログラムが決定されます。2つのユニットが同じ部品番号を持つ場合、または同じ製品ファミリに属する場合でも、車両のオペレータが選択したオプションのサブシステムや資産の運用およびサービス履歴により、組立済状態の構成が異なる場合があります。最終的に、保守組織は車両のユニットごとに保守活動を管理する必要があります。保守の目的で、たとえば航空機は監視する必要のある1,000の品目から構成されることがあります。品目を除去、精密検査または置換する場合は、一意のモデルおよびシリアル番号を持つ監視対象品目を車両ユニットに関連付け、それらの品目の保守履歴を維持する必要があります。航空機フライト管理コンピュータなどの多くのシステムには、耐用期間中に改訂されるソフトウェアが含まれます。Oracle Complex Maintenance, Repair, and Overhaulのユニット構成モジュールは、各ユニットの構成を記述し、保守組織が車両ユニットの品目を定義および監視できるようにします。

主要な機能として、車両ユニットの保守活動を管理するためのプロセス指向のタスク・ベース手順が提供されます。参照:

ユニット構成

ユニット構成機能は、組み立てられた電気機械システムの構造を記述するサブシステムです。ユニット構成機能は、1つの対象部品、または監視対象品目の階層から構成される複合組立品の管理をサポートするために構成部品モデリングも監視します。

ユニット構成機能は、任意の構成部品の使用可能状況に関する情報を管理し、構成部品の場所と状態に関する即時のオンライン・インテリジェンスを生成するクローズド・ループ資産追跡手法を実装します。ユニット構成モジュールを使用して、ユーザーは車両ユニットに必要な数の品目または半組立品の稼働率を正確に記録できます。Oracle Complex Maintenance, Repair, and Overhaul(CMRO)では、運用時間、フライト・サイクル、経過時間、カレンダ時間などの業界標準の単位を使用して部品の寿命を表現できます。CMROユニット構成では、半組立品またはサブシステムの保守要件を定義および保守することもできます。各車両ユニットの保守要件は、車両全体の詳細な保守計画をサポートします。

主なビジネス・プロセス

機器の導入済状態の構成の管理

製品の運用中に、保守、変更またはアップグレードの目的で一部の構成部品の置換が必要になる場合があります。現在の構成を知ることは、必要な保守処理の計画に不可欠です。ユニット構成モジュールでは、複合組立品の導入済状態の構成、構成部品の導入と除去の履歴、およびユニットにインストールされているソフトウェアを追跡できます。

構成変更の管理

現在の機器構成が将来のニーズを満たさない場合、オペレータは既存の機器を置換するかわりに変更できます。組織は、異なる運用モード間で構成を変更する必要のある多目的機器も保守します。Oracle CMROでは、(現在の)ユニット構成をそのマスター構成と比較して、変更に必要な作業を導出できます。CMROユニット構成では、許容される導入、および構成が完了したかどうかを検証することもできます。

ユニットの稼働率の追跡

稼働率は、機器の運用実用性を維持するために必要な保守を決定する主要な要因です。組立品が、稼働率と経過期間の測定に異なるパラメータを必要とする可能性のある様々な構成部品から構成されている場合は、生成される保守予測プロセスが複雑になることがあります。CMROユニット構成は、経過期間、走行距離計、精密検査後のフライト時間などのユニットの現在の稼働率を追跡することで、組立品に含まれる個々の構成部品の稼働率を正確に追跡します。ユニット構成モジュールは、異なるタイプの稼働率または経過期間にあわせて適切な単位を適用します。

ユニットの保守要件の追跡

保守計画の主要機能には、ユニットの保守要件の識別や、次回の保守イベントまでの耐用期間の計算が含まれます。CMRO車両保守プログラム・モジュールがこの機能を提供します。CMROユニット構成は、保守要件の追跡メカニズムを提供することで、個々のユニットに適用される保守要件のモデルを作成できるようにします。

クローズド・ループ資産管理

保守組織は、ユニットの耐用期間全体にわたり複数のシステムを使用して、ユニットに関する情報を追跡します。ユニットの"ゆりかごから墓場まで"の連続したイベント履歴の構築には、多大な労力が必要な場合があります。ユニット構成モジュールは、ユニットの完全な履歴の構築に必要なすべての取引を識別します。ユニットの所在地およびステータスの変更に関連付けられているすべての取引を追跡します。

ユニット固有のビジネス情報の追跡

一部の重要なビジネス情報は、個々のユニット・レベルに存在し、特別な注意と追跡が必要です。CMROユニット構成は、所有権などのユニット固有情報を追跡するためのプラットフォームを提供します。

ユニット構成の作成

マスター構成は、構成部品の場所と構成部品の選択、および適用される保守工程のルールとともに、電気機械システムの構造のテンプレートを提供します。マスター構成のインスタンスは、車両ユニットの一般的な特性のモデルを作成します。マスター構成から、運用状態の電気機械システムの構造のモデルを作成するユニット構成を導出できます。

データベースからマスター構成テンプレートを取得した後で、個々の車両ユニットを表すユニット構成を作成し、同じマスター構成テンプレートから導出された他の車両ユニットと共通の属性を共有できます。ユニット構成を作成するには、ユニット構成の名前を入力し、トップ・ポジションの品目インスタンスを選択します。

ユニット構成テンプレートとして機能するマスター構成レコードを検索する場合、マスター構成テンプレート名、またはマスター構成が接続されている階層参照ポジションを使用して検索できます。

マスター構成レコードを検索する方法は、次のとおりです。

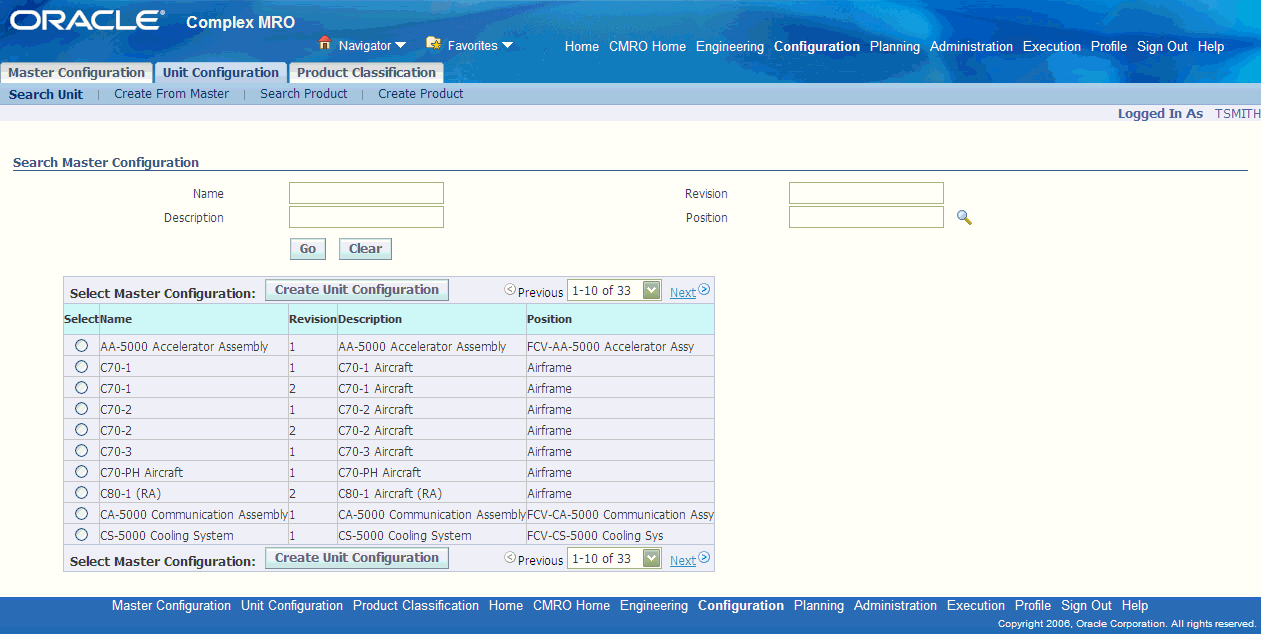

  1. 「マスター構成の検索」ページに移動します。

  2. 「名称」、「摘要」、「改訂」または「ポジション」フィールドに、検索基準を入力します。「進む」ボタンをクリックして、検索に基づく構成レコードを表示します。

    本文の説明内容に関するイメージ

ユニット構成を作成する方法は、次のとおりです。

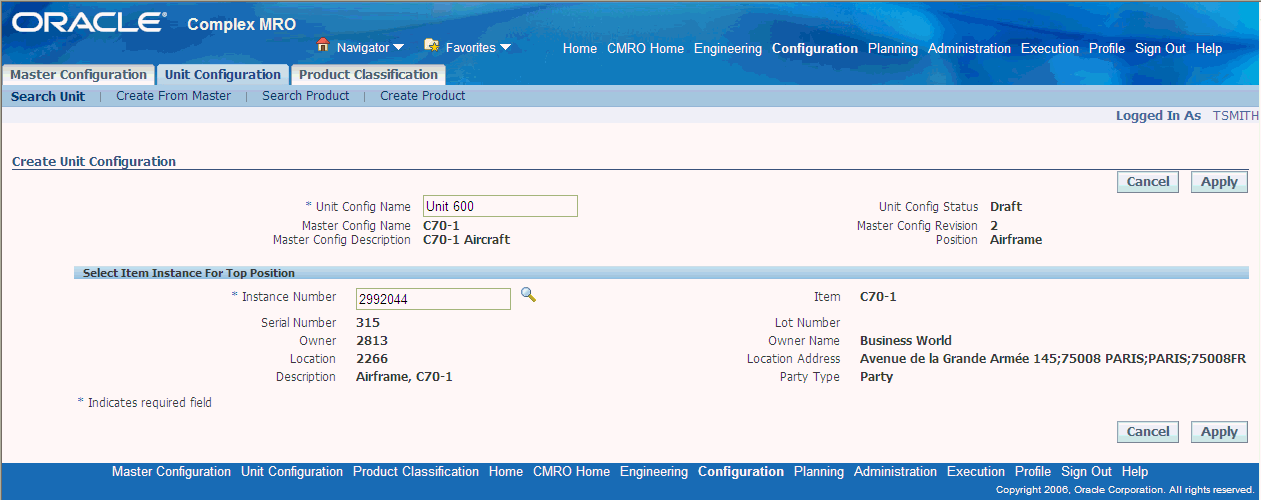

  1. 「ユニット構成の作成」ページに移動します。

    名前、摘要、ステータス、改訂およびポジションを含むマスター構成の詳細が、このページに移入されます。

  2. 「ユニット構成名」フィールドに値を入力します。

  3. インスタンス番号を選択します。これは追跡品目のインストール・ベース・インスタンス番号です。

  4. 「適用」ボタンをクリックして作業を保存します。

    ページに、車両ユニットの「摘要」、「シリアル番号」、「所有者」、「所有者名」、「事業所」および「事業所所在地」の情報が移入されます。

    本文の説明内容に関するイメージ

    「構成の編集」ページが表示され、ユニット構成ツリーのトップ・ノードのポジション詳細および品目関連が表示されます。ここで、参照ポジションに品目インスタンスを割り当てることができます。

関連トピック

品目のユニット構成ポジションへの割当て

ユニット構成レコードの移行

ユニット構成レコードの編集

ユニット構成の承認

品目のユニット構成ポジションへの割当て

マスター構成からユニット構成論理レコードを作成すると、在庫カタログに少なくとも1つの品目があり、在庫データベースに実際の部品または組立品があるユニット構成レコードの接続が生成されます。ユニット構成は、品目定義およびポジション定義がないと存在できません。データベースにユニット構成ヘッダーを作成した後で、マスター構成テンプレートで定義されたすべてのポジションに品目インスタンスを追加できます。割り当てるすべての品目インスタンスは、マスター構成モジュールを使用して作成されたグループに存在する必要があります。

ユニット構成ポジションに品目を割り当てる方法は、次のとおりです。

  1. 「構成の編集」ページで、品目に関連付ける参照ポジションを選択します。

    本文の説明内容に関するイメージ

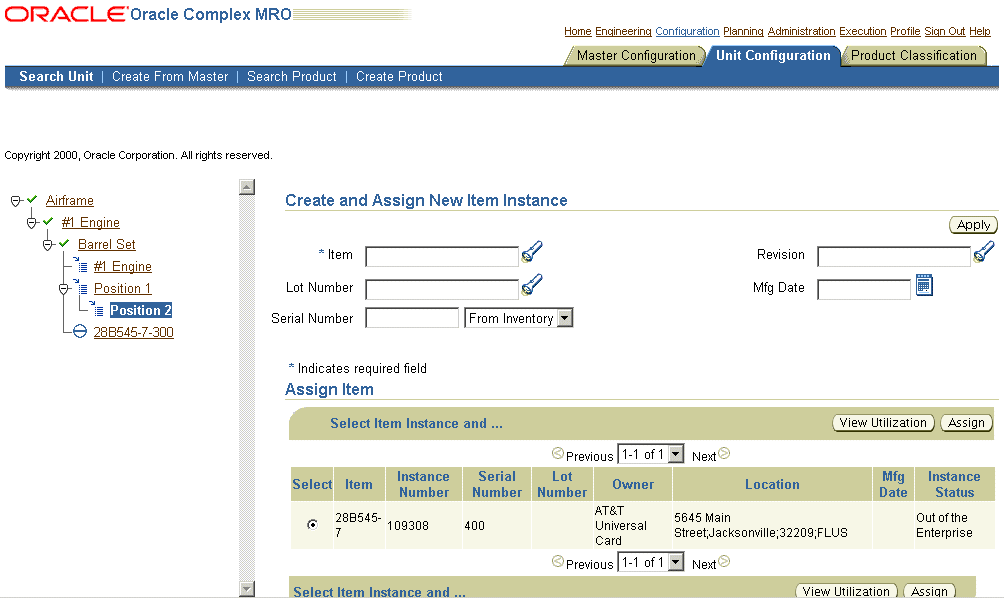

    「新規品目インスタンスの作成および割当」ページが表示されます。このページには次の2つのリージョンがあります。

  2. 「新規品目インスタンスの作成および割当」リージョンで品目を選択して、新規レコードを作成します。

  3. オプションで、品目インスタンスの次の追加情報を入力できます。

    ユニット構成のベースになっているマスター構成には、その参照ポジションに副構成が割り当てられている場合があります。ユニット構成で、その副構成に基づくサブユニットを参照ポジションに割り当てる必要があります。使用可能なサブユニットのステータスは、親ユニットのステータスと一貫している必要があります。

  4. 半組立品を選択し、「割当」ボタンをクリックします。

    本文の説明内容に関するイメージ

  5. マスター構成のサブユニットも作成できます。「マスター構成」タブの「作成」ボタンをクリックします。「ユニット構成の作成」を参照してください。

    注意: サブユニットをユニット構成に割り当てるには、「草案」ステータスになっている必要があります。

  6. 作業を保存します。

  7. 既存の品目インスタンスに関連付ける品目を選択し、「割当」ボタンをクリックします。

    本文の説明内容に関するイメージ

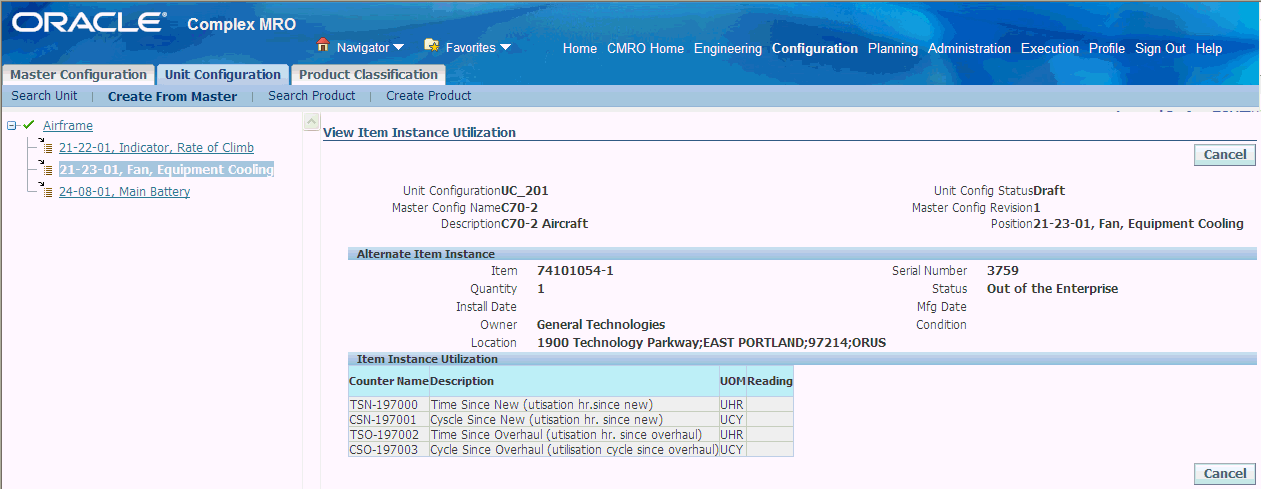

  8. 「稼働率の表示」ボタンをクリックして、品目インスタンスの稼働率を表示します。「品目インスタンス稼働率の表示」ページが表示されます。

    本文の説明内容に関するイメージ

    ユニット構成モジュールは、ユニットおよび構成部品階層の現在の稼働率を監視することで、組み立てられた階層内の各構成部品の稼働率を記録します。CMROユニット構成では、新規からの経過時間、精密検査後の経過時間、修理後の経過時間、稼働率サイクル、Hobbsメーター時間などの適切な測定単位を使用します。ユニット構成モジュールでは、収益車両ユニット、シリアル部品または構想部品階層の稼働率履歴も記録されます。

    注意: ポジションに対してリストされている許容部品ごとに取得された稼働率を表示した後で、ユニット構成ポジションに代替品目を割り当てることができます。

    追加ノードからのインスタンスを欠落ノードに導入できる場合、このインスタンスは他の適用可能なインスタンスとともに品目インスタンス表リストに表示されます。その後、これを選択して欠落ノードに割り当てることができます。

    親のないノードをユニット構成に追加することもできます。この操作は、既知の部品番号およびシリアル番号を追加ポジション、部品番号およびシリアル番号としてユニット構成ツリーに追加することで行います。親ができた後で、追加が適切なポジションに割り当てられます。

ユニット構成レコードを検索する方法は、次のとおりです。

  1. 「ユニット構成の検索」ページに移動します。

  2. 次のような検索基準を入力して、レコードを検索できます。

  3. 「進む」ボタンをクリックして検索結果を表示します。

    本文の説明内容に関するイメージ

マスター構成体系、許容される品目および副構成、および適用される構成ルールに照らしてユニットを検証できます。ユニットの完全性を個別に検証できます。ユニットを新規マスター構成または既存のマスター構成の改訂に移行した後で検証することもできます。

ユニットを検証する方法は、次のとおりです。

  1. 「ユニット構成の検索」ページに移動し、レコードを選択します。

  2. 「検証」を選択します。

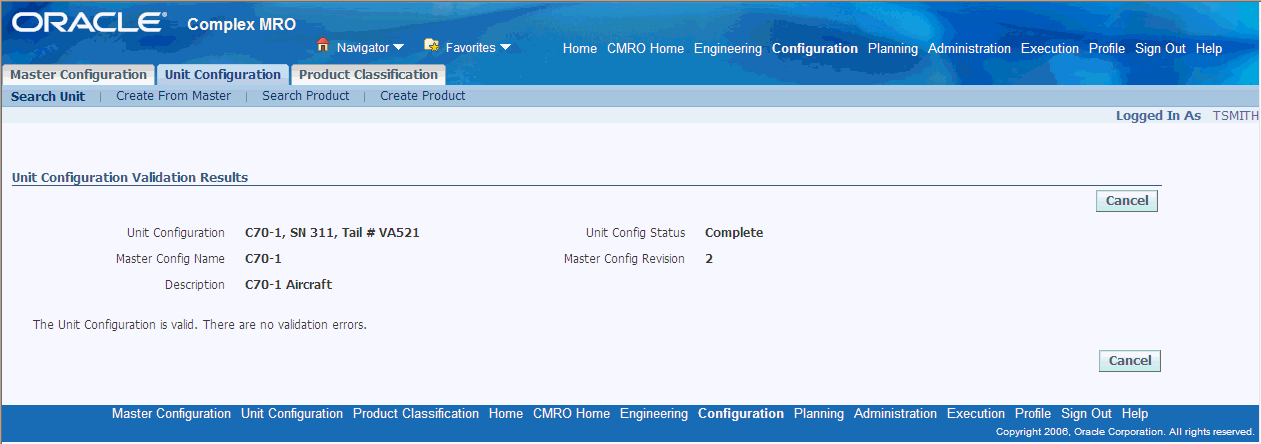

    体系のエラーとルール違反を表示する「ユニット構成検証結果」ページが表示されます。

    本文の説明内容に関するイメージ

ユニット構成の移行

マスター構成は、時間の経過に伴い改訂されることがあります。多くの場合、これらの変更は車両全体で即時に実施できます。ただし、特定の期間にわたってユニットを移行すること、またはまったく別のマスター構成に移行することが必要な場合があります。ユニット構成モジュールでは、変更プロセスがステップに分割されるため、ユーザーは移行する時期および移行先の構成を選択して、ステージングされたライフサイクル変更を可能にできます。ユニット構成は、ユニットのライフサイクル中に必要になった場合に、新規マスター構成または既存のマスター構成の別の改訂に移行できます。

マスター構成が改訂されると、既存の構成の特定の部品ポジションが追加または削除されることがあります。マスター構成に定義されていない部品または半組立品が存在する場合、それはユニット構成ツリーに追加部品として表示されます。これらの参照ポジションの関連付けは解除できません。品目関連のないマスター構成ポジションは、構成ツリーで欠落品目アイコンにより識別されます。

代替品目および半組立品は、空の同種ポジションの「品目の割当」表に表示されます。これらの品目を空のポジションに割り当てることができます。次に、必要に応じて完全性を検証できます。オプションで、新規品目インスタンス、およびこれらの参照ポジションに割り当てるサブユニットを作成できます。

ユニット構成を移行する方法は、次のとおりです。

  1. ユニット構成を選択し、「ユニット構成の移行」ページに移動します。

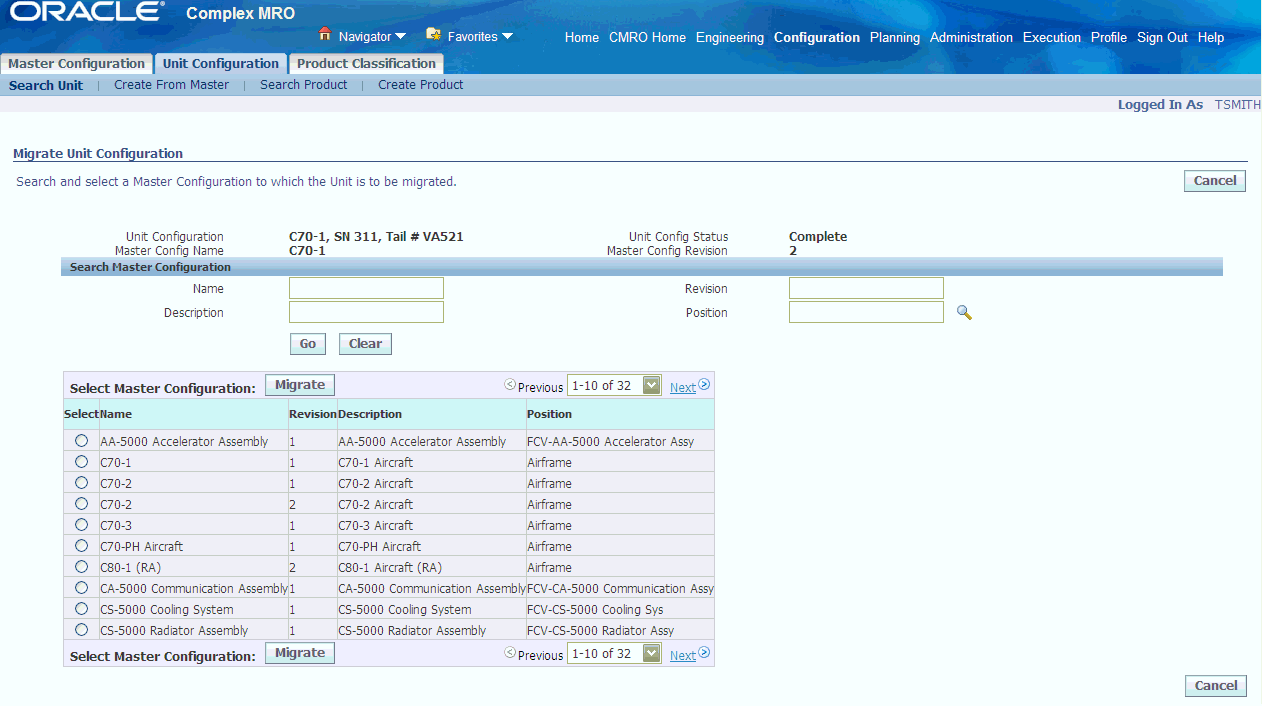

  2. 「名称」、「摘要」、「改訂」、「ポジション」などの基準を選択して、マスター構成レコードを検索します。「進む」ボタンをクリックして、「マスター構成」リストに検索結果を表示します。

    本文の説明内容に関するイメージ

  3. 移行するマスター構成を選択し、「移行」ボタンをクリックします。

    「ユニット構成の編集」ページが表示され、トップ・ノードのユニット階層およびポジション詳細が表示されます。

    本文の説明内容に関するイメージ

    ユニット構成を移行すると、次のマッピングが終了します。

    注意: テンプレートのトップ・ノードが一致しない場合、移行はできません。

  4. 削除するノードを選択し、「削除」ボタンをクリックします。

  5. ポジションに割り当てる品目インスタンスを選択し、「割当」ボタンをクリックします。

    追加品目が、空の同種ポジションに対応するユニット階層に表示されます。

  6. オプションで、新規品目インスタンスを割り当てることができます。この品目を関連付けるには、「品目の割当」表から選択し、「割当」を選択します。

ユニット構成レコードの編集

保守組織は、様々な運用モードにあわせて、またはビジネス・ルールの変更に準拠するために、車両ユニット構成を変更します。これらの変更は、特定の階層ポジションの許容品目での構成部品の置換によって生じることもあります。

ユニット構成を編集する方法は、次のとおりです。

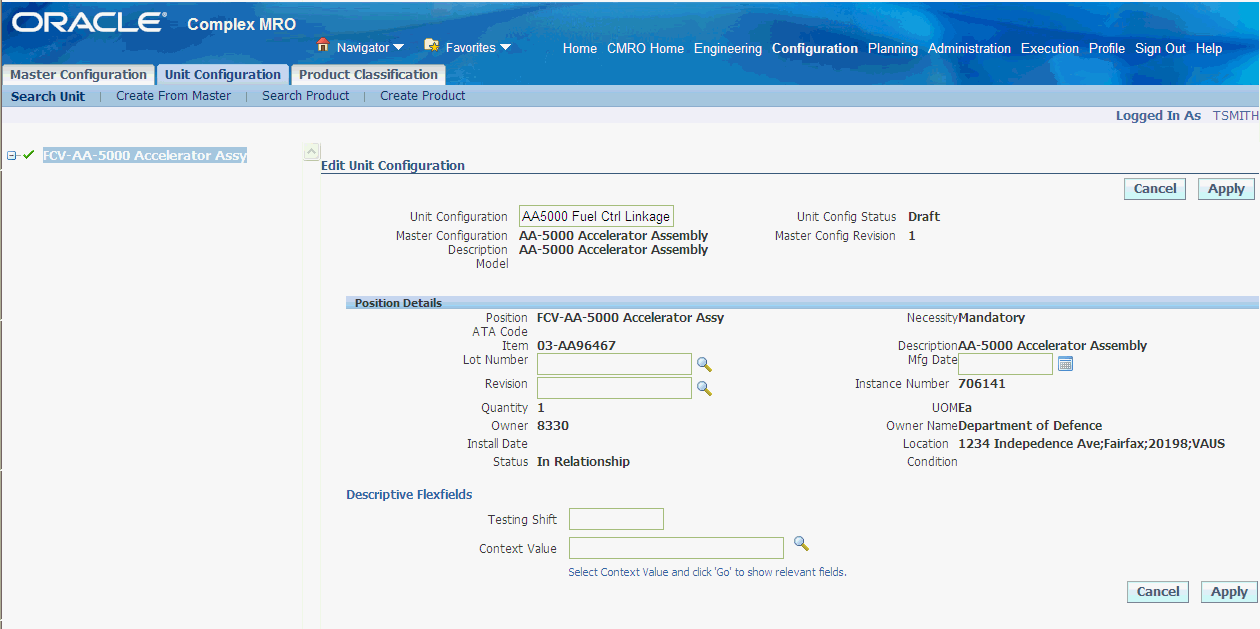

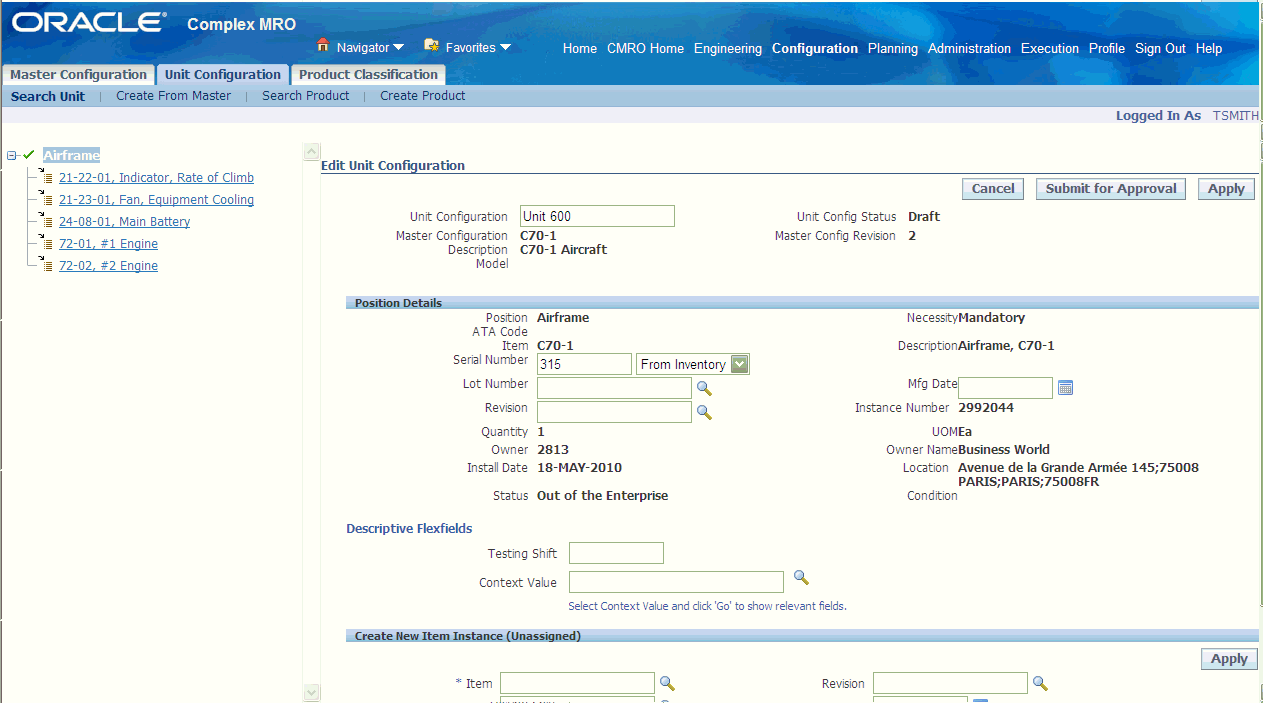

  1. 「ユニット構成の編集」ページに移動します。

    本文の説明内容に関するイメージ

    注意: ステータスを「完了」に変更した後は、ユニット構成の参照ポジションを追加または更新できません。

    ツリー構造を使用して、ユニット構成階層のポジションを編集します。

  2. 変更するフィールドに値を入力します。

    本文の説明内容に関するイメージ

  3. 削除する参照ポジションをクリックし、「削除」ボタンをクリックします。ユニット構成から削除する参照ポジションで表される品目を再利用できます。

    注意: マスター構成で「必須」として定義されている参照ポジションは削除できません。この情報は、ユニット構成体系の「必要度」フィールドにあります。

  4. 参照ポジションを選択して、ユニット構成ツリーからノードを削除せずに品目ポジションの関連付けを解除します。関連付け解除ボタンをクリックします。これにより、適切な導入を自動的に判断できない場合にポジションを手動でマップできます。

  5. 部品を割り当てるユニット構成内の参照ポジションを選択します。ポジションの品目インスタンスがページの「品目の割当」リージョンに表示されます。オプションで、新規品目インスタンスを作成および割当てできます。「品目のユニット構成ポジションへの割当て」を参照してください。

  6. Enigma統合では、Enigmaの3Cアプリケーションで構成情報を検索し、それをOracleマスター構成に関連付けることができます。さらに、ユニット構成モジュールで関連文書の内容を表示できます。

    「Enigma文書」リージョンでは、マスター構成の関連に基づいて、ポジションおよび部品の関連文書を表示できます。「Enigma文書」リージョンは、プロファイル・オプション「複雑な保守修理精密検査不明な統合URL」が「Yes」に設定されている場合に表示されます。

    リージョンには、「配線図マニュアル」(WDM)および「図入り部品カタログ」(IPC)を表示するボタンが適宜表示されます。

    「図入り部品カタログ」および「配線図マニュアル」ボタンをクリックすると、関連文書が表示されます。

  7. 「適用」ボタンをクリックして作業を保存します。

ユニット構成の承認

ユニット構成の作成または更新は、承認ワークフローでサポートされます。

承認階層を設定して、ユニット作成をレビューおよび承認できます。完全なユニット構成を手動で変更する場合に、承認のためにユニット構成を発行することもできます。差異を記録するには手動変更が必要です。他のすべてのユニット構成変更は、作業指示サイン・オフなどで適切な作業フローを通じて実行する必要があります。ユニット構成の作成と手動更新は、どちらも重要なタスクであり、管理する必要があります。

ユニット構成が作成または編集された後で、ユニットが承認のために発行されます。承認されると、ユニットが完了していない場合はステータスが承認未完了に設定され、完了している場合は承認完了ステータスが割り当てられます。

前提条件

ユニット構成を承認する方法は、次のとおりです。

  1. 承認のために発行するユニット構成レコードを取得します。ユニット構成レコードの検索に関する項を参照してください。

  2. 承認するユニット構成レコードを選択し、「承認のために発行」ボタンをクリックします。「草案」ステータスのユニットが承認のために発行されると、ステータスが「承認保留」に変更されます。変更が承認された場合、ステータスは「完了」に変更されます。変更が承認されない場合、ステータスは「承認否認済」に変更されます。

代替品目稼働率の表示

CMROユニット構成は、ユニットおよび構成部品階層の現在の稼働率を監視することで、組み立てられた階層内の各構成部品の稼働率を記録します。ユニット構成モジュールでは、新規からの経過時間、精密検査後の経過時間、修理後の経過時間、稼働率サイクル、Hobbsメーター時間などの適切な単位を使用します。ユニット構成モジュールでは、収益車両ユニット、シリアル部品または構想部品階層の稼働率履歴も記録されます。

品目稼働率を表示した後で、代替品目をユニット構成ポジションに割り当てることができます。

前提条件

代替品目稼働率を表示する方法は、次のとおりです。

  1. 編集するユニット構成レコードを検索します。ユニット構成レコードの検索に関する項を参照してください。

  2. 代替品目を表示するレコードの「編集」ボタンをクリックします。「ユニット構成の編集」ページが表示されます。編集するツリー構造のノードをクリックします。

  3. 代替品目を割り当てるポジションを選択します。代替品目が「品目の割当」表に表示されます。稼働率を表示する品目を選択し、「稼働率の表示」ボタンをクリックします。

代替品目のユニット構成ポジションへの割当て

車両ユニットが運用中で輸送サービスを提供している場合、そのユニットの運用可能状態を維持するために、最終的に一部の構成部品を置換する必要があります。ユニット構成は、階層内の各構成部品ポジションの代替品目リストをそのマスター構成テンプレートから継承します。この手順を使用して、代替品目を組立品の構成部品ポジションに割り当てます。これにより、車両ユニットの導入済状態の構成の詳細を管理できます。

前提条件

ユニット構成ポジションに代替品目を割り当てる方法は、次のとおりです。

  1. 編集するユニット構成レコードを検索します。ユニット構成レコードの検索に関する項を参照してください。

  2. 削除するユニット構成レコードを選択し、「削除」ボタンをクリックします。

  3. 代替品目を割り当てるユニット構成ポジションを選択し、「編集」ボタンをクリックします。「ユニット構成の編集」(ユニット構成体系)ページが表示されます。

  4. ユニット構成の最上位ノードをクリックします。選択したノードの参照ポジションが、対応する部品情報とともに表示されます。

  5. 代替品目を割り当てるポジションを選択します。

  6. 「代替部品」ボタンをクリックすると、「代替品目リスト」ページが表示されます。ポジションに対して許容される品目が表示されます。

  7. ポジションに割り当てる代替品目を選択します。

  8. 「割当」ボタンをクリックします。これにより、選択した代替品目がポジションに割り当てられ、選択したポジションに以前に割り当てられた品目が「事業供用外」とマークされて「代替品目リスト」に戻されます。

品目情報の作成と更新

Oracle CMROは、Oracle E-Business Suiteの一部であるOracle Install Baseを使用して、品目情報を作成および更新します。

これらのページを使用した部品情報の作成、検索および更新の手順は、Oracle Install Base概要および手順の「製品」タブ・ページの使用に関する項を参照してください。

構成のアクセス管理

特定の状況では、ユニット構成へのアクセスを制限する必要があります。この機能は、飛行機に関するすべてのデータが現在の状態に保たれる必要のある航空機障害調査で使用されます。データの改ざんを避けるために、この構成に対する変更アクセスは停止されます。ユニット構成の隔離を要求して、トランザクションの実行を防ぐことができます。

構成管理では、特定のユニットへのアクセスをロックまたは終了して、表示や更新を防ぐことができます。ロックされた構成は、トランザクションの実行を防止します。この機能には次のものが含まれます。

ユニット構成のアクセス管理

ユニット構成を隔離する方法は、次のとおりです。

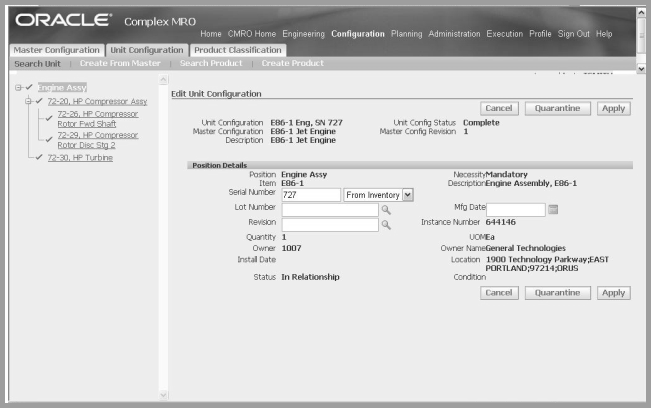

  1. 「ユニット構成」ページの「ユニット構成の編集」リージョンに移動します。

  2. 「隔離」ボタンをクリックします。

    本文の説明内容に関するイメージ

    ユニット構成が隔離されると、次のようなすべてのトランザクションが停止します。

    隔離されたユニットを無効にすると、ユニット構成が隔離前の「完了」または「未完了」ステータスに戻ります。

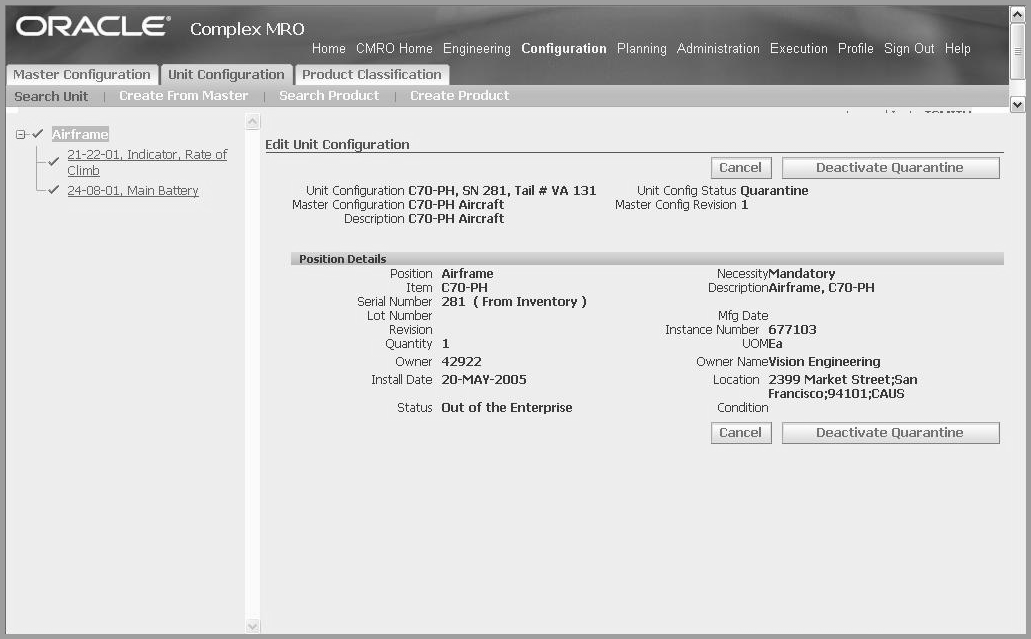

  3. 隔離されたユニット構成を無効にするには、「ユニット構成」ページの「ユニット構成の編集」リージョンに移動します。

    本文の説明内容に関するイメージ

  4. 「隔離の無効化」ボタンをクリックします。
