CMM ILOM とノード ILOM の概要

このサーバーでは、Oracle の Integrated Lights Out Manager (ILOM) バージョン 3.0 以降がサポートされています。ILOM を使用すると、Sun Blade X6275 M2 サーバーモジュールの両方の演算ノードを管理できます。これは、シャーシの CMM ILOM、またはサーバーモジュールノードの ILOM サービスプロセッサのいずれかを使用して実行できます。

次のトピックでは、CMM ILOM とノード ILOM について説明します。

CMM ILOM について

Sun Blade 6000 モジュラーシステムシャーシには、シャーシ管理モジュール (Chassis Monitoring Module、CMM) と呼ばれる専用のサービスプロセッサがあります。CMM ILOM は、サーバーモジュールの各ノードのサービスプロセッサに、シャーシを介した Ethernet 接続を提供します。

Sun Blade X6275 M2 サーバーモジュールをサポートするために必要な CMM ILOM ファームウェアの最低バージョンは、3.0.10.15 です (Sun Blade 6000 モジュラーシステムソフトウェアリリース 3.2 に付属)。

CMM ILOM ソフトウェアを使用すると、設置されたサーバーブレードやストレージブレードを含むすべてのシャーシコンポーネントの監視と管理を行うことができます。

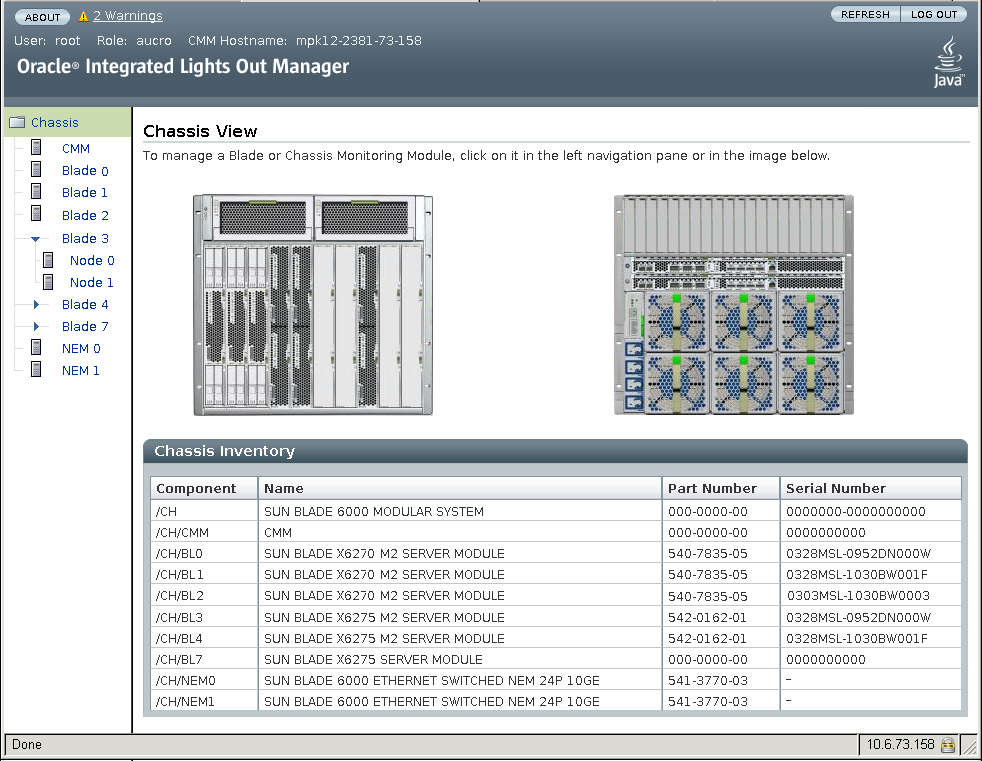

CMM ILOM にログインしたときの Web インタフェースの例を次の図に示します。左の区画には、ブレード下にサーバーモジュールの 2 つのノードが示されています。

CMM ILOM へのログイン時に、コマンド行インタフェース (Command-Line Interface、CLI) を使用して、2 つのノードについての情報を表示する例を次に示します。この例では、サーバーモジュールはシャーシブレードのスロット 3 に設置されています。

-> show /CH/BL3

 /CH/BL3
    Targets:
        NODE0
        NODE1
        PRSNT
        ERR
        VPS

    Properties:
        type = Blade
        ipmi_name = BL3
        product_name = SUN BLADE X6275 M2 SERVER MODULE
        product_part_number = 542-0162-01
        product_serial_number = 0328MSL-1030BW0011
        system_identifier = mpk12-2381-72-130
        fru_name = unknown
        fru_version = FW 3.0.10.15
        fru_part_number = 542-0162-01
        fru_serial_number = 0328MSL-1030BW0011
        fru_extra_1 = FW 3.0.10.15
        fault_state = OK
        clear_fault_action = (none)

    Commands:
        cd
        set
        show

->

詳細情報については、次の Web サイトでシステムシャーシのドキュメントを参照してください。http://docs.sun.com/app/docs/prod/blade.srvr?l=ja

ノード ILOM について

Sun Blade X6275 M2 サーバーモジュールには、2 つのサービスプロセッサ (Service Processors、SP) が含まれています。サーバーモジュールの 1 つずつがノードを計算します。ILOM は、各ノードを個別に監視する方法を提供しています。

ILOM ソフトウェアを使用すると、サーバーノードコンポーネントの監視と管理を行うことができます。次にその内容を示します。

ノードネットワーク情報の設定
ノード SP のハードウェア構成の表示と編集
重要なシステム情報の監視と記録されたイベントの表示
ILOM ユーザーアカウントの管理

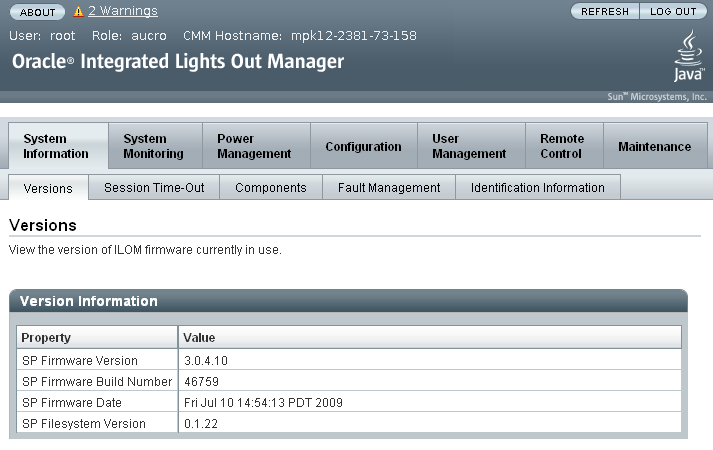

ノード ILOM にログインしたときの Web インタフェースの例を次の図に示します。この図には、現在ログインしているノードに関する情報のみが示されています。

ノード ILOM へのログイン時に、コマンド行インタフェース (CLI) を使用して、入手可能な情報を表示する例を次に示します。この例では、ノードとそのシャーシ接続についての情報が示されています。

-> show /SYS/MB
    Targets:
        BIOS
        CPLD
        NET0
        P0
        T_AMB_FRONT
        T_AMB_REAR

    Properties:
        type = Motherboard
        ipmi_name = MB
        fru_name = ASSY,BLADE,X6275 M2 10GB
        fru_part_number = 542-0162-01
        fru_serial_number = 0328MSL-1030BW001F
        fru_extra_1 = 03 X6275M2-10Gb
        fault_state = OK
        clear_fault_action = (none)

    Commands:
        cd
        set
        show

詳細については、Oracle ILOM 3.0 のドキュメントを参照してください。
