Le kit de montage en rack se compose de supports d'adaptateur, de croisillons arrière, de rails de tablette, d'écrous de cage et de vis.
Attention - Le serveur pèse environ 100 kg une fois chargé avec tous ses composants. Pour éviter de vous blesser et/ou d'endommager le matériel, utilisez un appareil de levage mécanique pour installer le serveur dans le rack. Si vous ne disposez pas d'un appareil de levage, retirez des composants comment décrit dans Comment retirer des composants pour alléger l'appareil. Cela permet de réduire le poids du serveur à 45 kg. Chargez toujours le matériel dans un rack de bas en haut, afin d’éviter qu’il ne se déséquilibre par le haut et bascule. Déployez la barre stabilisatrice du rack pour l'empêcher de basculer pendant l'installation des équipements. |
Remarque - Pour savoir comment installer le montage en rack dans des racks à ouvertures carrées, voir Comment installer le matériel de montage en rack dans un rack à ouvertures carrées.
Cette tâche nécessite les vis et les connecteurs suivants :
|
Le serveur est livré avec deux jeux de bras de montage : l'un pour les racks à ouvertures carrées (1) et l'autre pour les racks à ouvertures rondes (2). Les bras de montage pour racks à ouvertures carrées (1) comportent des filetages. Ce n'est pas le cas des bras de montage pour racks à ouvertures rondes (non filetées) (2). Voir la figure suivante.
Remarque - Des flèches sur les bras (3) indiquent l'orientation du bras. Veillez à bien installer tous les bras avec la flèche Top (3) pointant vers le haut.
Placez les bras de manière à ce que leur partie inférieure soit alignée sur l'espace (5RU) où ira le serveur et de manière à ce que la flèche Top pointe vers le haut.
Utilisez trois vis M6 x 12 ou 10-32 x 10 pour chaque côté. Passez les vis depuis l'intérieur du rack à travers les ouvertures du bras de montage et dans les filetages du montant.
Remarque - Le plateau d'accessoires comprend un modèle imprimé qui vous aidera à aligner les bras de montage.
Placez les bras de manière à ce que leur partie inférieure soit alignée sur l'espace (5RU) où ira le serveur et de manière à ce que la flèche Top pointe vers le haut.
Passez deux vis (1) depuis l'intérieur du rack via les ouvertures du haut et du bas du bras de montage (2) et faites-les passer dans le montant (3).
Remarque - N'utilisez pas la vis centrale sur le bras de montage. Elle est réservée pour le kit en option de bas de montage décrit dans Installer et retirer les bras de livraison.
Pour des racks M6, utilisez deux vis M6 x 12 de chaque côté.
Pour des racks 10-32, utilisez deux vis 10 x 32 à épaulement de chaque côté.
Utilisez de chaque côté soit deux vis M16 x 16, soit deux vis 10-32 x 10 mm.
Avant de serrer les vis, faites glisser le plus possible les croisillons (1) vers le haut. Les ouvertures sur les croisillons sont ovales pour leur permettre de bouger un peu vers le haut et vers le bas lorsque les vis ne sont pas serrées.

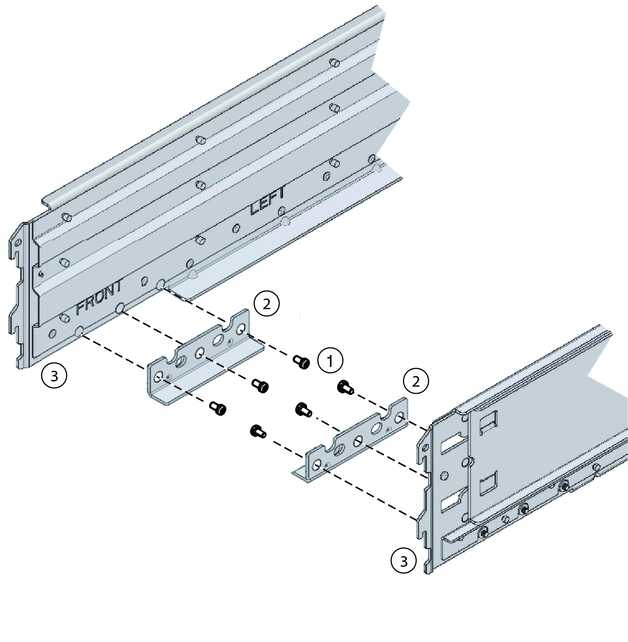

Vous devez retirer les rallonges avant d'installer le serveur dans le rack. Les rallonges sont utilisées pour d'autres produits.
Les rails de tablette (1) s'adaptent à la taille du rack, puis viennent s'insérer dans les logements des bras de montage (2) pour se mettre en place (3).
Veillez à bien placer les rails de tablette dans la bonne orientation. Ils sont marqués FRONT LEFT (AVANT GAUCHE) et FRONT RIGHT (AVANT DROITE).
Ces vis empêchent les rails de tablette de sortir accidentellement des bras de montage.
Étapes suivantes
