Comment installer le matériel de montage en rack dans un rack à ouvertures carrées

Le kit de montage en rack se compose de supports d'adaptateur, de croisillons arrière, de rails de tablette, d'écrous de cage et de vis.

---

Attention - Le serveur pèse environ 100 kg une fois chargé avec tous ses composants. Pour éviter de vous blesser et/ou d'endommager le matériel, utilisez un appareil de levage mécanique pour installer le serveur dans le rack. Si vous ne disposez pas d'un appareil de levage, retirez des composants comment décrit dans Comment retirer des composants pour alléger l'appareil. Cela permet de réduire le poids du serveur à 45 kg. Chargez toujours le matériel dans un rack de bas en haut, afin d’éviter qu’il ne se déséquilibre par le haut et bascule. Déployez la barre stabilisatrice du rack pour l'empêcher de basculer pendant l'installation des équipements.

---

Cette tâche nécessite les vis et les connecteurs suivants :

1. Rassemblez les vis et les connecteurs nécessaires.
2. Vérifiez que vous disposez d'un espace 5RU dans le rack.
3. Sélectionnez le jeu de bras de montage correspondant aux racks à ouvertures carrées.

   Le serveur est livré avec deux jeux de bras de montage : l'un pour les racks à ouvertures carrées (1) et l'autre pour les racks à ouvertures rondes (2). Les bras de montage pour racks à ouvertures carrées (1) comportent des filetages. Voir la figure suivante.

   ---

   Remarque - Des flèches sur les bras (3) indiquent l'orientation du bras. Veillez à bien installer tous les bras avec la flèche Top (3) pointant vers le haut.

   ---



4. Fixez les bras aux montants avant du rack.

   Placez les bras de manière à ce que leur partie inférieure soit alignée sur l'espace (5RU) où ira le serveur et de manière à ce que la flèche Top pointe vers le haut.

   ---

   Remarque - Le plateau d'accessoires comprend un modèle imprimé qui vous aidera à aligner les bras de montage.

   ---

   Utilisez une vis M6 x 16 par côté. Passez la vis depuis l'extérieur du rack à travers les ouvertures du montant et dans les filetages sur les bras de montage.

   Les deux autres ouvertures (de chaque côté) serviront ultérieurement à fixer au rack la couronne du serveur.



5. Fixez les bras aux montants arrière du rack.

   Placez les bras de manière à ce que leur partie inférieure soit alignée sur l'espace (5RU) où ira le serveur et de manière à ce que la flèche Top pointe vers le haut.

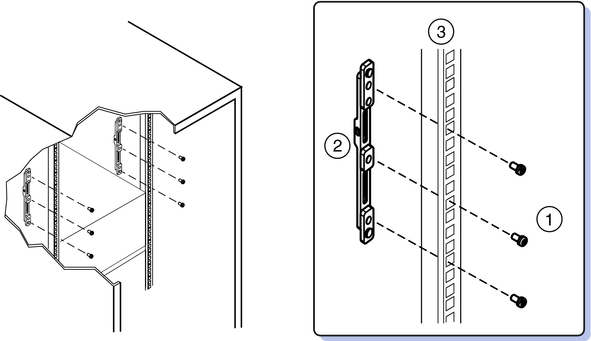

   Utilisez trois vis M6 X 16 de chaque côté (1) pour attacher le bras (2) aux montants (3).

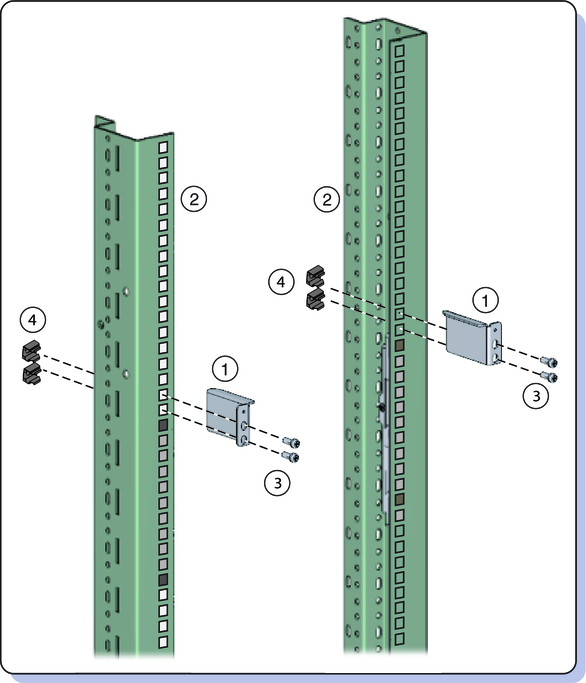

6. Fixez les croisillons supérieurs arrière (1) aux montants du rack (2) directement au-dessus des bras de montage (voir figure suivante).

   Installez deux écrous de cage M6 (4) de chaque côté, puis utilisez deux vis M6 x 16 (3).

   Avant de serrer les vis, faites glisser le plus possible les croisillons (1) vers le haut. Les ouvertures sur les croisillons sont ovales pour leur permettre de bouger un peu vers le haut et vers le bas lorsque les vis ne sont pas serrées.



7. Retirez les six vis (1) qui maintiennent les rallonges gauche et droite (2) sur les rails de tablette (3), puis retirez les rallonges.

   Vous devez retirer les rallonges avant d'installer le serveur dans le rack. Les rallonges sont utilisées pour d'autres produits.



8. Placez les rails de tablette dans le rack.

   Les rails de tablette (1) s'adaptent à la taille du rack, puis viennent s'insérer dans les logements des bras de montage (2) pour se mettre en place (3).

   Veillez à bien placer les rails de tablette dans la bonne orientation. Ils sont marqués FRONT LEFT (AVANT GAUCHE) et FRONT RIGHT (AVANT DROITE).



9. Faites passer les quatre vis de verrouillage M4 X 10 à tête plate dans les bras de montage.

   Ces vis empêchent les rails de tablette de sortir accidentellement des bras de montage.




Étapes suivantes

Comment insérer le serveur dans le rack
