Comment monter les bras de livraison

Cette procédure explique comment monter les bras de livraison sur votre système.

L'illustration suivante montre le kit de bras de livraison.

1. Retirez les deux vis (courtes) qui fixent au rack le fond de la couronne du serveur.

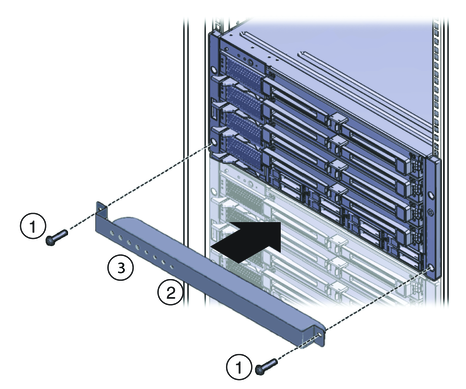

2. Insérez le bras avant (2) à l'avant du serveur, la semelle de soutien étant sous celui-ci.

   Voir la figure suivante.

3. Utilisez les deux vis longues (M6 x 25 ou 10-32 x 1) (1) pour fixer le bras de livraison (2) à l'avant du serveur.

   ---

   Remarque - Le bras de livraison avant contient huit ouvertures filetées (3) pour le rangement des vis inutilisées. Lorsque les bras de livraison ne sont pas montés, les bras détiennent les vis longues qui serviront à leur montage. Lorsqu'ils sont montés, ils stockent les vis courtes qui ont été utilisées avant leur montage.

   ---



4. Insérez les vis courtes dans les ouvertures de rangement vides sur le bras de livraison.

   Elles seront rangées pour pouvoir être utilisées lorsque vous retirerez le bras de livraison.

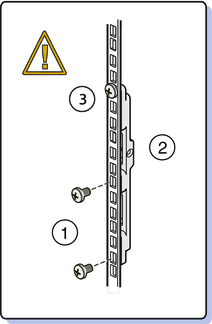

5. Pour les racks à ouvertures carrées, retirez la vis du bas (1) qui maintient les bras de montage arrière. Voir la figure suivante.

   ---

   Attention - Ne retirez les vis du bas que lorsque vous êtes certain que la vis du haut (3) est bien en place. Faute de quoi, le serveur pourrait tomber en panne.

   ---

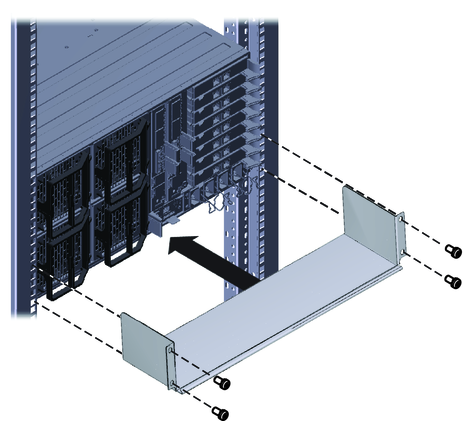

6. Insérez le bras inférieur arrière (1) sous l'arrière du serveur, les bords latéraux dirigés vers le haut (voir la figure suivante).

   Utilisez quatre vis (2) pour le fixer au rack. Ne vissez pas à fond ces vis. Elles doivent être suffisamment serrées pour maintenir le bras, mais vous devez pouvoir faire bouger légèrement ce dernier.

   • Pour les racks à ouvertures carrées, utilisez les deux vis que vous avez ôtées à l'étape 5.

   • Pour les racks à ouvertures rondes, utilisez des vis 10-32 x 10 ou M6 x 12.




   Le bras doit être fixé aux montants, mais avec suffisamment de jeu pour pouvoir bouger légèrement.

7. Poussez le bras vers le haut pour qu'il repose fermement contre l'arrière du serveur, puis vissez à fond les vis qui maintiennent le bras.

   Si nécessaire, desserrez les vis suffisamment pour pouvoir bouger le bras, puis vissez-les après avoir poussé le bras contre le fond du serveur.

   ---

   Attention - Pour éviter d'endommager le serveur pendant l'expédition, le bras de livraison inférieur doit reposer fermement contre le fond du serveur.

   ---
