Comment retirer les bras de livraison

Cette procédure explique comment retirer les bras de livraison de votre système.

Le kit de bras de livraison se compose d'un bras avant, d'un bras arrière et de vis pour connecter les bras au rack.

1. Retirez les deux vis (1) qui fixent le bras avant (2) à l'avant du serveur, puis retirez ce bras.

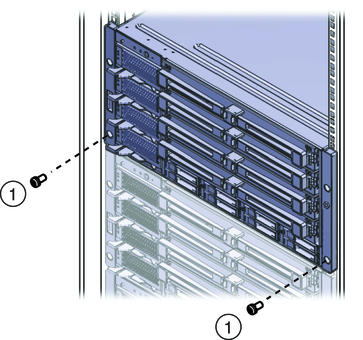

2. Repérez sur l'avant du bras de livraison les vis qui correspondent à votre rack et utilisez-les pour fixer la couronne sur le rack.

   Le bras de livraison avant contient huit ouvertures filetées pour le rangement des vis inutilisées (quatre vis M6 et quatre vis 10-32). Retirez les vis correspondant aux filetages sur le rack et utilisez-les pour fixer fermement le serveur sur le rack.



3. Placez dans les quatre ouvertures vides correspondantes du bras de livraison les vis longues que vous avez retirées à l'étape 1.

   Ainsi rangées, vous pourrez les réutiliser si vous devez remettre en place le bras de livraison.

4. Retirez les quatre vis (1) qui fixent le bras arrière inférieur (2) à l'arrière du serveur, puis retirez celui-ci.

5. Remettez en place les quatre vis que vous avez retirées à l'étape 4.
