Comment retirer des composants pour alléger l'appareil

Cette procédure décrit le retrait de composants du serveur afin de permettre à deux personnes de soulever celui-ci dans le rack. Elle vous sera inutile si vous utilisez un levier mécanique.

Avant de commencer


Attention

Attention - Les cartes de circuits et les disques durs contiennent des composants électroniques extrêmement sensibles à l’électricité statique. Des quantités minimales d’électricité statique comme celles pouvant provenir de vos vêtements ou de votre environnement de travail peuvent détruire les composants de ces appareils. Ne touchez pas les composants sans précaution antistatique, en particulier le long des arêtes des connecteurs. Pour plus d'informations, reportez-vous à la section relative aux Antistatic Precautions and Procedures du Sun Fire X4800 M2 Server Service Manual.



Remarque - Pour réaliser cette procédure, assurez-vous que le serveur est hors tension et que tous les câbles sont déconnectés.


  1. Notez tous les modules CPU avec leurs numéros d'emplacement.

    Attention

    Attention - Pour éviter une panne système, vous devrez replacer les emplacements des modules CPU sur leur position d'origine. Notez les positions des emplacements des modules CPU avant de retirer ces derniers du châssis.


  2. Retirez les modules CPU à l'avant du châssis.

    Le châssis comporte quatre emplacements de modules CPU qui doivent être occupés chacun par un module CPU ou par un panneau de remplissage.


    Remarque - Il n'est pas nécessaire de retirer les panneaux de remplissage car ceux-ci sont légers.

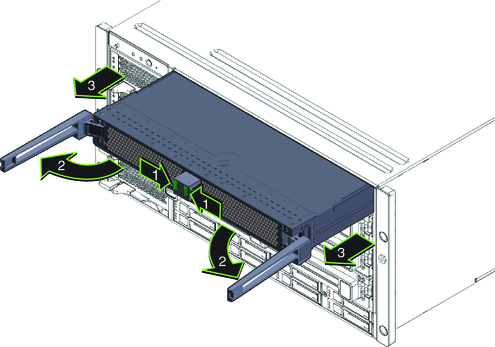

    image:Modules CPU et panneau avant

    Pour chaque module CPU :

    1. Pincez les languettes vertes pour libérer les éjecteurs (1).
    2. Tirez à fond sur les deux éjecteurs pour libérer le module (2).

      Attention

      Attention - Lorsque le module se trouve partiellement en dehors du châssis, fermez les éjecteurs et saisissez le module. Évitez de tenir le module par les éjecteurs.


    3. Faites glisser doucement le module vers l'avant jusqu'à ce qu'il soit dégagé du châssis (3).

      Attention

      Attention - Le module CPU est lourd. Saisissez-le à deux mains.


    4. Refermez les éjecteurs sur le module CPU.
    5. Posez le module CPU sur un tapis antistatique.
  3. Retirez les quatre blocs d'alimentation à l'avant du châssis.
    1. Pincez la poignée pour libérer le levier (1).
    2. Tirez sur le levier pour dégager le bloc d'alimentation (2).
    3. Faites glisser le bloc d’alimentation hors du châssis (3).

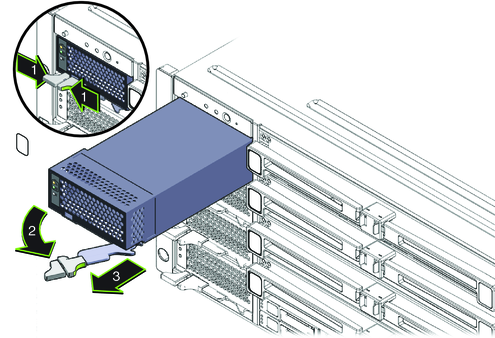

    image:Retrait d’un bloc d'alimentation
  4. Retirez les modules PCIe Express à l'arrière du châssis.

    Les baies supérieures peuvent être utilisées comme poignées pour le maniement du châssis.


    Attention

    Attention - N'insérez pas les fourches de l'appareil de levage dans ces baies ouvertes car cela provoquerait des dégâts sérieux et irréversibles.

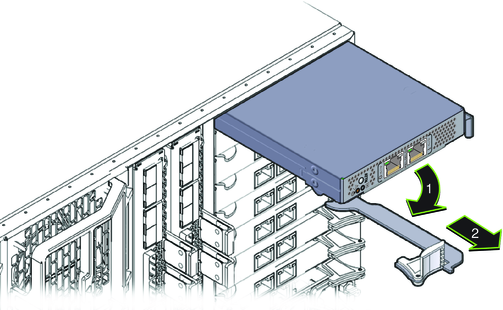

    image:Module PCIe Express et panneau avant
    1. Notez toutes les cartes PCIe EM avec leurs emplacements.

      Attention

      Attention - Pour éviter une panne système, vous devrez remettre les cartes PCIe EM sur leur position d'origine. Notez soigneusement les positions des emplacements des cartes PCIe EM avant de retirer ces dernières du châssis.


    2. Faites pivoter le levier pour dégager le module (1).
    3. Faites glisser le module hors du châssis (2).
  5. Retirez le module de ventilation supérieur gauche (FM2) si nécessaire.

    Appuyez sur l'attache (1) pour libérer le module de ventilation (2), puis tirez-la vers l'extérieur du châssis (3).

    La baie peut être utilisée comme poignée pour le maniement du châssis.


    Attention

    Attention - N'insérez pas les fourches de l'appareil de levage dans cette baies ouverte car cela provoquerait des dégâts sérieux et irréversibles.

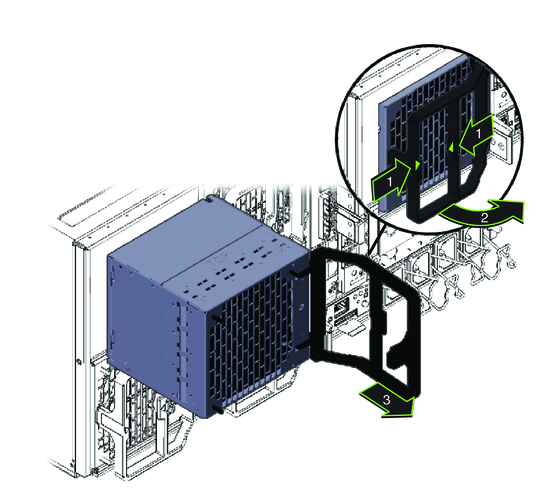

    image:Retrait du module de ventilation

Voir aussi

Comment installer le matériel de montage en rack dans un rack à ouvertures carrées

Comment installer le matériel de montage en rack dans un rack à ouvertures rondes

Comment remettre en place les composants du serveur
