DIMM の取り付け

必ず障害の発生した DIMM と同じ Oracle パーツ番号を持つ DIMM に交換してください。

始める前に

Sun Blade X3-2B マザーボードに DIMM を取り付けるには、次の手順に従います:

  1. 保守のためにサーバーモジュールを準備します。

    「Sun Blade X3-2B の保守の準備 」を参照してください。

  2. 交換用の DIMM を開梱し、静電気防止用マットの上に置きます。
  3. コネクタスロットの取り外しタブが開いていることを確認します。
  4. 交換用 DIMM をコネクタの位置に合わせます。

    DIMM のノッチとコネクタの切り欠けを合わせてください。これにより、DIMM が確実に正しい位置に置かれます。

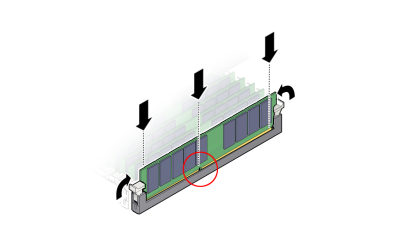

    image:DIMM の取り付け方法を示す図。
  5. 取り外しタブが持ち上がって DIMM が所定の位置に固定されるまで、DIMM をスロットに押し込みます。

    注意

    注意 - コンポーネントが損傷します。DIMM が容易にコネクタに装着できない場合は、向きが正しいことを確認します。向きが逆になっていると、DIMM または DIMM スロットが損傷する場合があります。


  6. すべての交換用 DIMM を装着するまで、手順 3 - 5 を繰り返します。
  7. 稼働のためにサーバーモジュールを準備します。

    「Sun Blade X3-2B の再稼働 」を参照してください。

  8. DIMM コンポーネントの情報を確認します。

    DIMM コンポーネント情報を表示するには、Oracle ILOM Web インタフェースまたは CLI を使用します。

    Oracle Integrated Lights Out Manager (ILOM) 3.1 ドキュメントコレクションを参照してください。
