DIMM フィラーパネルの取り外し

  1. マザーボードから取り外すメモリーモジュールのフィラーパネルの位置を確認します。
  2. コネクタスロットの両端にある取り外しレバーのタブを同時に押し下げます。
  3. フィラーパネルをまっすぐ上に持ち上げて、コネクタソケットから取り外します。

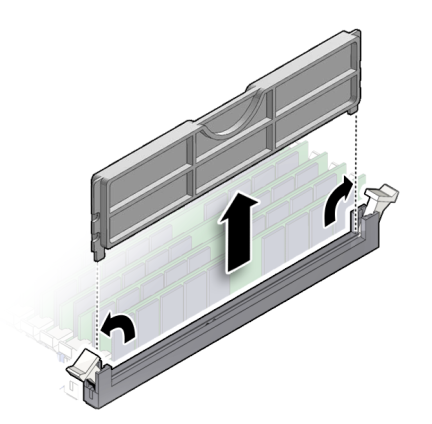

    image:DIMM メモリーモジュールのフィラーペインの取り外しを示す図。
