Sun Storage 16GB 광 섬유 채널 PCIe 범용 호스트 버스 어댑터(QLogic) 설치 설명서

인쇄 보기 종료

업데이트 날짜: 2015년 7월



케이블 연결

범용 HBA의 현재 구성에 적합한 케이블 종류를 연결하십시오.

구리 케이블을 연결하려면


주 - 이 절은 10GbE FCoE Copper 구성의 범용 HBA에만 적용됩니다. 그 외의 모든 구성에 대한 광 케이블 연결 지침은 To Connect the Optical Cables을 참조하십시오.

10GbE FCoE Copper 구성의 범용 HBA에 Twin-Ax 구리 케이블을 연결할 경우 Switch Compatibility에 나열된 스위치에서 지원하는 SFP+ 직접 연결 Twin-Ax 케이블만 사용해야 합니다.

다음 표는 10GbE FCoE Copper 구성의 범용 HBA에 사용할 수 있는 케이블을 보여줍니다.

Brocade 부품 번호
Oracle 부품 번호
케이블 설명
SN-TWX-0101
SG-XSWBROSFP+1MIPK
Brocade Twinax, 1미터, 1팩, SN
SN-TWX-0108
SG-XSWBROSFP+1M8PK
Brocade Twinax, 1미터, 8팩, SN
SN-TWX-0301
SG-XSWBROSFP+3M1PK
Brocade Twinax, 3미터, 1팩, SN
SN-TWX-0308
SG-XSWBROSFP+3M8PK
Brocade Twinax, 3미터, 8팩, SN
SN-TWX-0501
SG-XSWBROSFP+5M1PK
Brocade Twinax, 5미터, 1팩, SN
SN-TWX-0508
SG-XSWBROSFP+5M8PK
Brocade Twinax, 5미터, 8팩, SN

주 - 구리 케이블을 연결하거나 분리하기 전에 시스템 전원을 끌 필요는 없습니다. 범용 HBA에서는 핫 플러그 기능이 지원됩니다.

한 개 또는 두 개의 승인된 구리 케이블을 범용 HBA에 연결할 수 있습니다. 범용 HBA에 연결할 구리 케이블마다 다음 단계를 수행하십시오.

  1. 구리 케이블의 한쪽 끝을 범용 HBA의 빈 SFP+ 케이지에 삽입합니다.

    케이블이 완전히 삽입되고 끼워졌는지 확인합니다.

    Figure 2–3은 구리 케이블(포트당 케이블 하나씩)을 범용 HBA에 연결하는 방법을 보여줍니다.

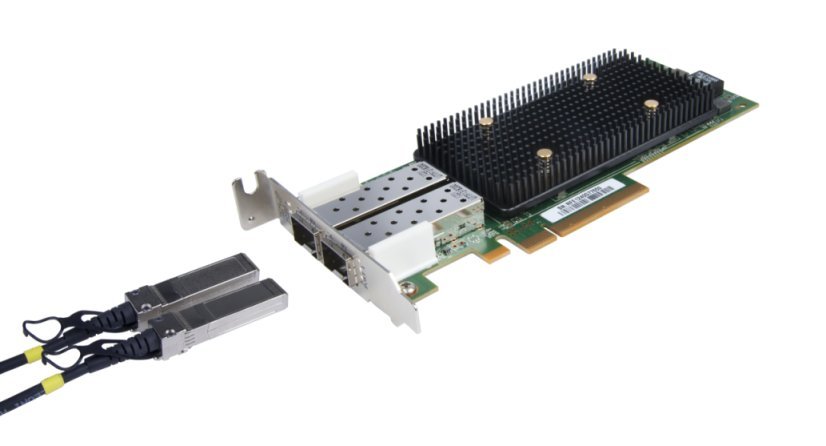

    그림 2-3  구리 케이블 연결


    image:범용 HBA에 구리 케이블을 연결하는 방법을 보여주는 그림입니다.
  2. 구리 케이블의 다른 쪽 끝을 지원되는 스위치의 빈 SFP+ 케이지에 삽입합니다.
  3. Chapter 3, Operating Protocol Mode Configuration에 설명된 절차를 수행하여 범용 HBA의 현재 작동 프로토콜 모드를 확인한 다음 해당 작동 모드를 인식하도록 시스템 소프트웨어를 구성합니다.
  4. 시스템 전원이 꺼진 경우 To Apply Power에 설명된 대로 시스템에 전원을 공급합니다.

광 케이블을 연결하려면


주 - 이 절은 광 트랜시버 모듈을 사용하는 범용 HBA 구성에만 적용됩니다. 범용 HBA가 10GbE FCoE Copper 구성으로 구성된 경우 To Connect the Copper Cables을 참조하십시오.

범용 호스트 버스 어댑터에 광 케이블을 연결하는 경우 Universal HBA Features and SpecificationsTable 1–1에 단파 또는 단거리 광 모듈 구성에 대해 나열된 사양을 준수하는 단파 레이저용 다중 모드 광 섬유 케이블을 사용해야 합니다.

한 개 또는 두 개의 광 케이블을 범용 HBA에 연결할 수 있습니다. 범용 HBA에 연결할 광 케이블마다 다음 단계를 수행하십시오.

  1. 광 섬유 케이블의 한쪽 끝을 범용 HBA의 LC 커넥터에 연결합니다.

    Figure 2–4는 두 개의 광 섬유 케이블을 이중 포트 HBA(포트당 케이블 하나씩)에 연결하는 방법을 보여줍니다.

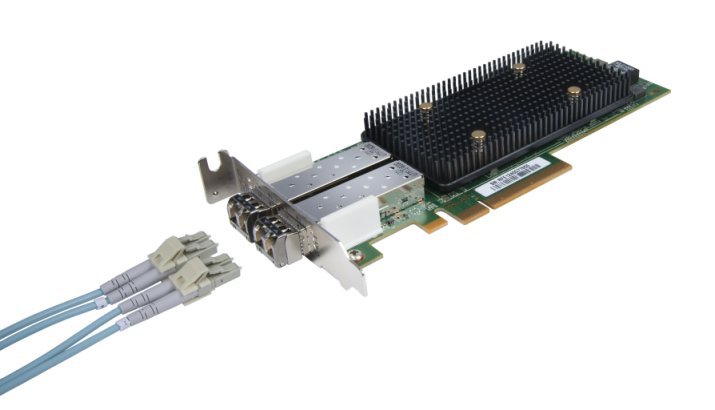

    그림 2-4  광 케이블 연결


    image:범용 HBA에 광 케이블을 연결하는 방법을 보여주는 그림입니다.
  2. 케이블의 다른 쪽 끝을 지원되는 스위치 또는 스토리지 장치에 연결합니다.

    주 - 광 케이블을 연결하거나 분리하기 전에 시스템 전원을 끌 필요는 없습니다. 범용 HBA에서는 핫 플러그 기능이 지원됩니다.
  3. Chapter 3, Operating Protocol Mode Configuration에 설명된 절차를 수행하여 범용 HBA의 현재 작동 프로토콜 모드를 확인한 다음 해당 작동 모드를 인식하도록 시스템 소프트웨어를 구성합니다.
  4. 시스템 전원이 꺼진 경우 To Apply Power에 설명된 대로 시스템에 전원을 공급합니다.
