Sun Storage 16GB 광 섬유 채널 PCIe 범용 호스트 버스 어댑터(QLogic) 설치 설명서

인쇄 보기 종료

업데이트 날짜: 2015년 7월



QConvergeConsole GUI를 사용하여 작동 프로토콜 모드를 확인 및 변경하려면

QLogic QConvergeConsole GUI 유틸리티는 SAN 내의 QLogic을 중앙에서 관리하고 구성할 수 있도록 해주는 브라우저 기반의 클라이언트/서버 응용 프로그램입니다. QLogic QConvergeConsole GUI 설치 및 관리 지침은 QCC GUI 설치 패키지에 포함된 ReadMe 파일을 참조하십시오. 또한 QLogic QConverge Console GUI User's Guide는 QLogic 웹 사이트의 Oracle 지원 영역에서 찾을 수 있습니다.

범용 HBA의 작동 프로토콜 모드를 확인하고 변경하려면 다음 지침을 따르십시오.

  1. 웹 브라우저를 엽니다.
  2. 브라우저의 주소 표시줄에 QConvergeConsole이 설치되어 있는 서버를 지정합니다.
    • 원격 서버: http://<server-IP-address>:8080/QConvergeConsole/

    • 로컬 서버: http:localhost:8080/QConvergeConsole/

    QConvergeConsole 기본 창이 표시됩니다. Figure 3–9는 QConvergeConsole 기본 화면 예를 보여주며 화면의 주요 부분을 알려줍니다.

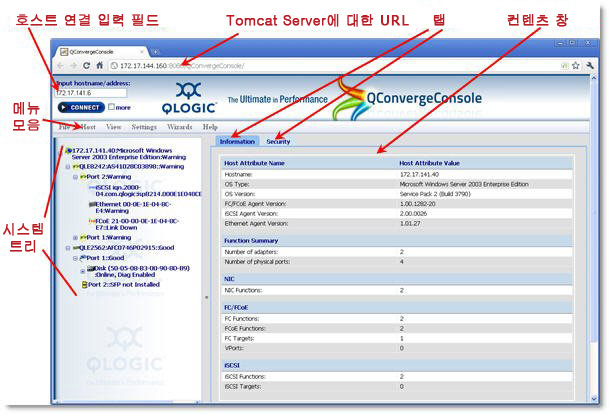

    그림 3-9  QConvergeConsole 기본 화면


    image:QConvergeConsole 기본 창을 보여주는 그림입니다.
  3. 다음과 같이 범용 HBA가 포함된 호스트에 연결합니다.
    1. QConvergeConsole 화면의 왼쪽 위에 있는 Input hostname/address 필드를 찾습니다.
    2. Figure 3–10에 표시된 것과 같이 Input hostname/address 필드에 호스트의 이름 또는 IP 주소를 입력합니다.

      그림 3-10  QConvergeConsole에서 호스트에 연결


      image:QConvergeConsole Connect 버튼을 보여주는 그림입니다.
    3. Connect를 눌러 연결을 시작합니다.

      연결이 완료되면 Figure 3–9에 표시된 것과 같이 호스트 및 HBA가 시스템 트리에 표시됩니다.


      주 - Oracle Solaris 10 호스트를 Oracle Solaris 11 호스트에 연결하려면 Oracle Solaris 11 호스트를 각각 재부트한 후 Oracle Solaris 11 호스트에서 netservices open 명령을 실행해야 합니다. 그러나 Oracle Solaris 10 또는 Oracle Solaris 11에서 Oracle Solaris 10 호스트에 연결할 때는 호스트에서 netservices open 명령을 실행할 필요가 없습니다.
    4. Figure 3–11에 표시된 것과 같이 시스템 트리에서 호스트의 범용 HBA를 선택한 다음 Personality(작동 프로토콜 모드) 탭을 선택합니다.

      그림 3-11  선택한 어댑터의 Personality 탭


      image:QConverge Console 응용 프로그램의 Personality 탭을 보여주는 그림입니다.
  4. FC Only(광 섬유 채널의 경우) 또는 CNA(통합 네트워크 어댑터의 경우)를 선택하여 범용 HBA의 Personality(작동 프로토콜 모드)를 설정합니다.
  5. Save를 눌러 새 설정을 저장합니다.
  6. QConvergeConsole을 닫고 변경 내용이 적용되도록 범용 HBA가 설치되어 있는 시스템을 재부트합니다.

    주 - 핫 플러그/핫 스왑 기능이 있는 시스템의 경우 시스템의 전체 전원 재부트를 시작하는 대신, 카드 핫 플러그 아웃 및 핫 플러그 인을 수행할 수 있습니다.
