本节包含以下主题:
此过程介绍如何在传统 x86 系统上使用 BIOS Fast!UTIL 实用程序确定和更改通用 HBA 的运行协议模式。
此时将显示 QLogic Fast!UTIL 菜单,如Figure 3–1 和Figure 3–2 所示。
图 3-1 Fast!UTIL 的启动屏幕(光纤通道)
图 3-2 QLogic Fast!UTIL 的启动屏幕 (FCoE)

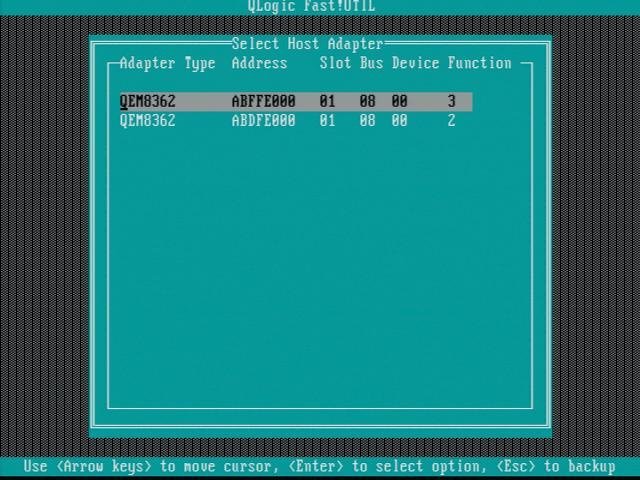

图 3-3 Fast!UTIL 适配器选择屏幕

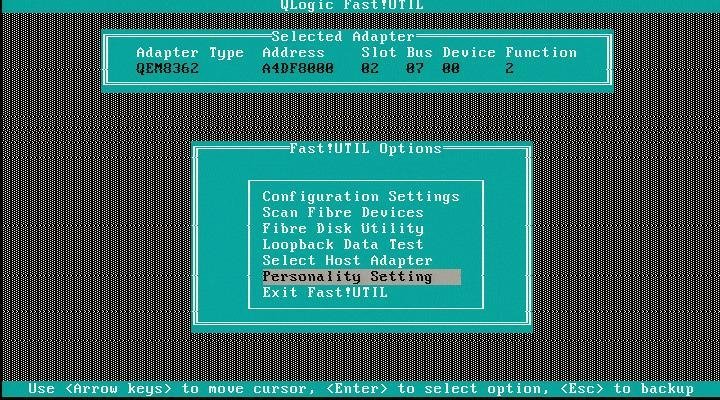

图 3-4 "Fast!Util Options" 菜单
如果当前运行协议模式正确,请跳转到Step 6。如果当前运行协议模式不正确,请继续执行Step 5。

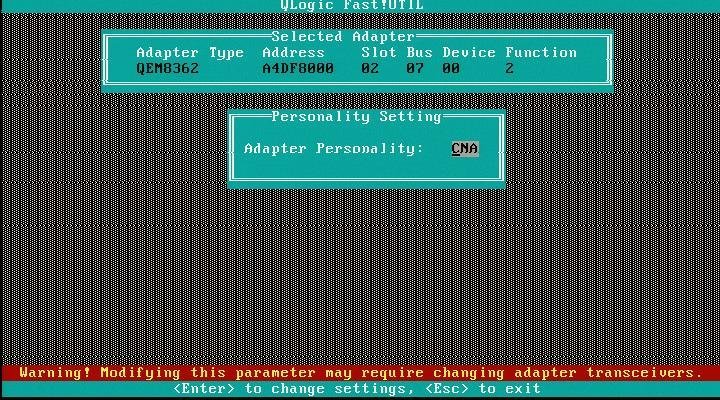

图 3-5 在 Fast!Util 中更改适配器的个性设置(运行协议模式)
如果将运行协议模式设置为 CNA 并且计划进行引导前执行环境 (Preboot Execution Environment, PXE) 引导,必须手动启用 PXE 引导。有关更多信息,请转到To Configure PXE Booting
如果已将通用 HBA 的运行协议模式设置为 CNA 并且计划将该 HBA 用作 PXE 引导设备,必须遵循 BIOS Fast!UTIL 实用程序 Readme 文件中的说明配置 PXE 引导。此过程说明如何访问 BIOS Fast!UTIL 实用程序 Readme 文件以便配置 PXE:
http://driverdownloads.qlogic.com/QLogicDriverDownloads_UI/Oracle_Search.aspx
第一个框-Converged Network Adapters
中间框-7101682
最后一个框-系统使用的操作系统。
此时将显示 "End User Software License Agreement"。
多引导映像 .zip 文件将下载到您的系统中。
现在可以访问 .zip 文件中的目录和文件,包括 PXE 目录。
