连接电缆

所连接电缆的类型应该适合通用 HBA 的当前配置：

• 对于 10 GbE FCoE 铜缆配置，请安装双轴铜质电缆（请参见To Connect the Copper Cables）。

• 对于所有其他配置，请安装光缆（请参见To Connect the Optical Cables）。

连接铜质电缆

将双轴铜质电缆连接到使用 10 GbE FCoE 铜缆配置的通用 HBA 时，请确保仅使用Switch Compatibility中列出的交换机所支持的 SFP+ 直接连接双轴电缆。

下表列出了使用 10 GbE FCoE 铜缆配置的通用 HBA 可用的电缆。

可以将认可的一根或两根铜质电缆连接到通用 HBA。对连接的每根铜质电缆执行以下步骤：

1. 将铜质电缆的一端插入通用 HBA 上的空 SFP+ 屏蔽罩端口。

   确认电缆已完全插入且啮合。

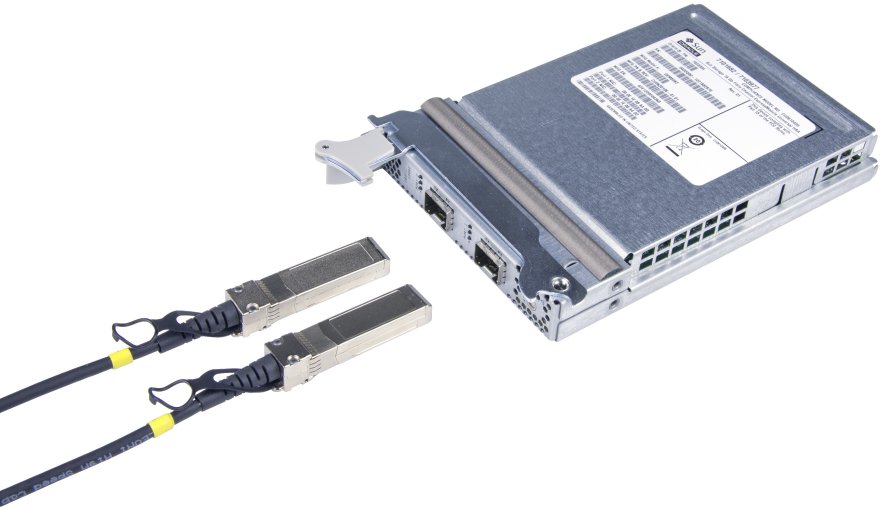

   Figure 2–2 显示了如何将铜质电缆连接到通用 HBA（每个屏蔽罩端口一根电缆）。

   图 2-2  连接铜质电缆



2. 将铜质电缆的另一端连接到受支持交换机或存储设备上的空 SFP+ 屏蔽罩端口。
3. 按照Chapter 3, Operating Protocol Mode Configuration中的过程确定通用 HBA 的当前运行协议模式，并配置系统软件以识别该运行模式。
4. 如果已关闭系统电源，请按To Apply Power中所述接通系统电源。

连接光缆

将光缆连接到通用 HBA 时，请确保使用符合规格的多模光缆（适用于短波激光产品），Universal HBA Features and Specifications中的表列出了针对短波或短程光纤模块配置的规格。

可以将一根或两根光缆连接到通用 HBA。对连接到通用 HBA 的每根光缆执行以下步骤。

1. 将光缆的一端连接到通用 HBA 上的 LC 连接器。

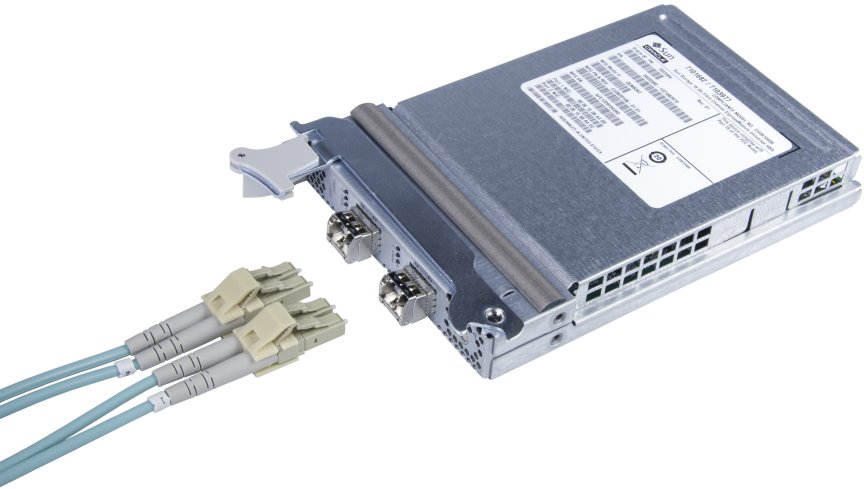

   Figure 2–3 显示了如何将两根光缆（每个端口一根光缆）连接到通用 HBA。

   图 2-3  连接光缆



2. 将电缆的另一端连接到受支持的交换机或存储设备。

   ---

   注 - 断开或连接光缆前不必关闭系统电源。通用 HBA 支持热插拔功能。

   ---

3. 按照Chapter 3, Operating Protocol Mode Configuration中的过程确定通用 HBA 的当前运行协议模式，并配置系统软件以识别该运行模式。
4. 如果已关闭系统电源，请按To Apply Power中所述接通系统电源。
