通用 HBA 特性和规格
Oracle Sun Storage 16 Gb 光纤通道 (Fibre Channel, FC) ExpressModule 通用 HBA（部件号 7101682）是一个双端口 ExpressModule 通用主机总线适配器，该适配器使用 QLogic 技术。该 HBA 被视为通用适配器是因为该适配器是可配置的板卡，允许将其运行协议模式从双端口 16 Gb FC 改为双端口 10 GbE 以太网光纤通道 (Fibre Channel over Ethernet, FCoE) 聚合网络适配器。该通用 HBA 具有以下四种可能的配置：
10 GbE FCoE 铜缆－此配置提供双轴铜质电缆连接和 10 GbE FCoE 通用主机总线适配器功能。通用 HBA 的此配置未安装光纤模块，也未提供此模块。
16 Gb FC SW（shortwave，短波）光纤－此配置要求在通用 HBA 的 SFP+ 连接器中安装 16 Gb FC 短波光纤收发器模块，可支持 16 Gb FC HBA 功能。
10 Gb FCoE SR（short-range，短程）光纤－此配置要求在通用 HBA 的 SFP+ 连接器中安装 10 GbE 短程光纤收发器模块，可支持 10 GbE FCoE 聚合网络适配器功能。
16 Gb FC LW（longwave，长波）光纤－此配置要求在通用 HBA 的 SFP+ 连接器中安装 16 Gb FC 长波光纤收发器模块，可支持 16 Gb FC HBA 功能。

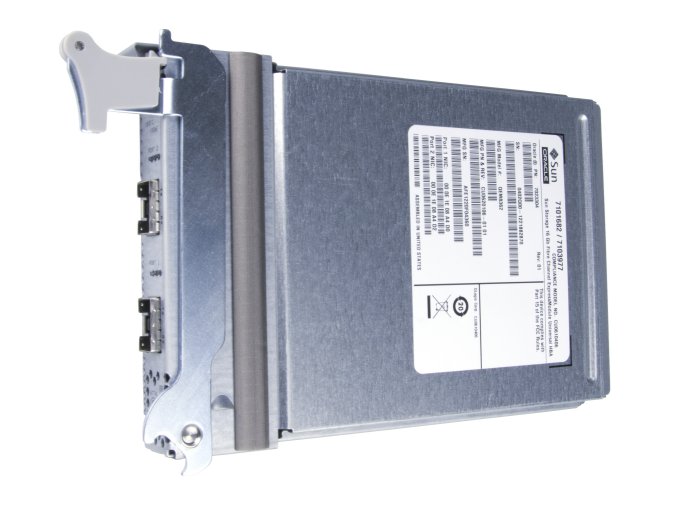

Figure 1–1 显示了未连接任何电缆或光纤收发器模块的通用 HBA 的物理特性。
图 1-1 10 GbE FCoE 铜缆配置
Table 1–1 列出了通用 HBA 的特性和规格。有关受支持的操作系统列表，请参见Table 1–2。
表 1-1 通用主机总线适配器特性和规格
|
|
外形规格 |
单宽 PCI ExpressModule |
连接器类型 |
增强的小型可插拔 (small form-factor pluggable plus, SFP+) 屏蔽罩（可以连接受支持的交换机制造商的双轴电缆（请参见 Switch Compatibility））可安装以下收发器： SFP+ 16 Gb 短波（部件号 7101676） SFP+ 10 Gb 短程（部件号 7101678） SFP+ 16 Gb 长波（部件号 7101680）
|
PCIe 规范符合性 |
|
通道 |
PCI Express Gen 2 x8 PCI Express Gen 3 x4
|
PCIe 热插拔和热交换功能 |
支持 |
最大功耗 |
大约 24 瓦 |
Solaris 动态重新配置 |
支持 |
FCoE 硬件完全负载转移 |
支持 |
引导支持 |
|
测试套件 |
由 Oracle VTS 软件提供 |
接收方缩放 (Receive Side Scaling, RSS) |
支持 |
MSI-X |
支持 |
光纤通道支持 |
|
FC 和 FCoE 兼容性 |
光纤通道物理特性和信号（FC-PH、FC-PH2、FC-PH3） 光纤通道常规服务 (FC-GS-3) 光纤通道成帧和信号 (FC-FS) 光纤通道物理接口 (FC-PI) 光纤通道磁带和介质转换器 (FC-Tape) 适用于 SCSI 的光纤通道协议 (FCP-3-SCSI) 光纤通道交换机光纤网络 (FC-SW-4) SCSI 的光纤通道协议支持（FC-FCP、FC-FCP2） FMA 支持 对于所有受支持操作系统，支持 FC 和 FCoE 引导代码
|
以太网和 NIC 支持 |
标准以太网和增强型以太网：
IEEE 802.1Q VLAN IEEE 802.1p 和 802.1D IEEE 802.3x IEEE 802.1Qbb IEEE 802.1Qaz DCBX CEE Rev 1.01
控制器硬件支持：
巨型帧支持的帧大小至少为 9 KB 硬件 TCP/UDP 校验和生成 硬件 IPv4/IPv6 校验和负载转移 硬件大型分段负载转移 硬件头和数据分割 支持全双工运行模式 最多 128 个 MAC 地址 单播和多播地址过滤 VMware NetQueue 基于 MAC 地址或 VLAN 标签的包过滤 Microsoft 接收方缩放 (receiveside scaling, RSS) NIC 建组 PCI 热插拔功能 预引导执行环境 (Pre-boot eXecution Environment, PXE) 引导
|
|
