광 케이블을 연결하려면

1. 광 케이블을 연결하기 전에 트랜시버 케이지에 광 트랜시버가 설치되어 있어야 합니다.

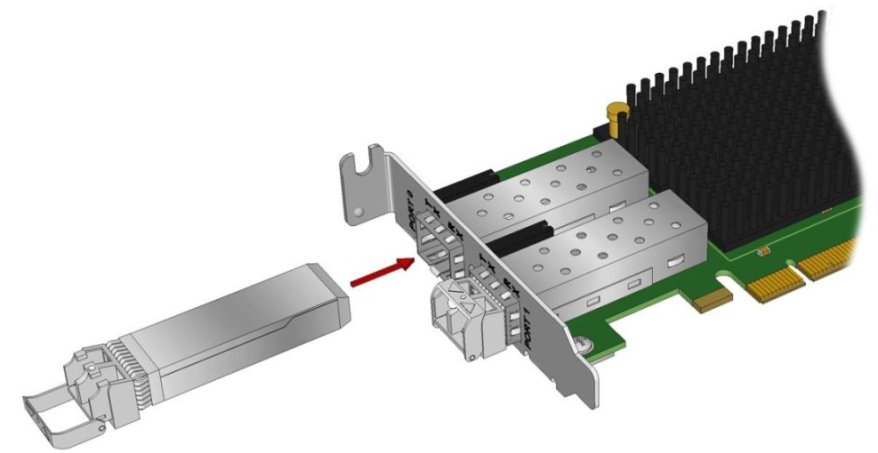

   Figure 2–5는 트랜시버 케이지에 있는 광 트랜시버를 보여줍니다.

   그림 2-5  광 트랜시버 설치



2. 광 섬유 케이블을 범용 HBA의 LC 커넥터에 연결합니다.

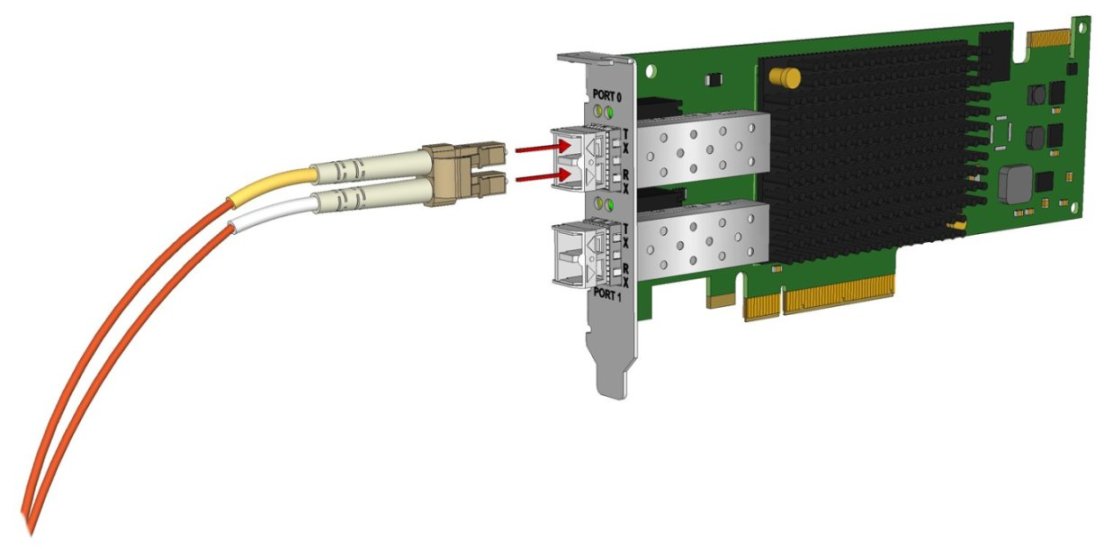

   Figure 2–6은 광 섬유 케이블을 범용 HBA에 연결하는 방법을 보여줍니다.

   그림 2-6  광 케이블 연결



3. 광 섬유 케이블을 범용 HBA에 연결한 후 케이블의 다른 쪽 끝을 FC 또는 FCoE 장치에 연결합니다.
