LED 표시기 조합

언어:

Figure 2–8은 범용 HBA의 LED 표시기를 보여줍니다.

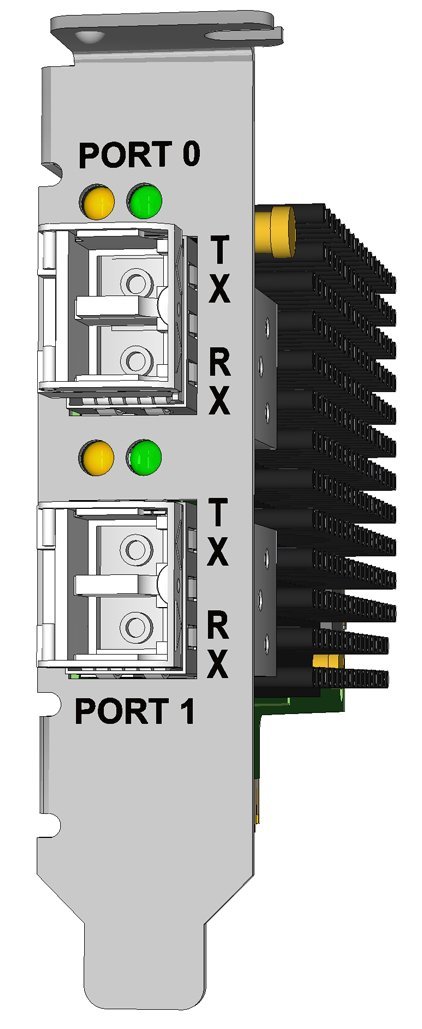

그림 2-8 광 범용 HBA LED 표시기

각 포트에는 작동 상태를 시각적으로 나타내는 해당 LED 세트가 있습니다.

Table 2–2에는 범용 HBA가 FC 모드일 경우 LED 표시기 조합 및 의미가 요약되어 있습니다. LED 위치를 확인하려면 Figure 2–8을 참조하십시오.

표 2-2 FC 모드 LED 상태

녹색 LED	노란색 LED	상태
꺼짐	꺼짐	부트 실패(사용 불능 보드)
꺼짐	켜짐	POST 실패(사용 불능 보드)
꺼짐	느리게 깜박임	POST 후 부트 실패
꺼짐	빠르게 깜박임	정의되지 않음
꺼짐	깜박임	POST 처리가 진행 중임
켜짐	꺼짐	일반 코드 모듈 오류
켜짐	켜짐	일반 코드 모듈 오류
켜짐	빠르게 깜박임 1회	정상(2GFC로 링크 작동)(레거시 호환성만 해당)
켜짐	빠르게 깜박임 2회	정상(4GFC로 링크 작동)
켜짐	빠르게 깜박임 3회	정상(8GFC로 링크 작동)
켜짐	빠르게 깜박임 4회	정상(16GFC로 링크 작동)
켜짐	깜박임	정의되지 않음
느리게 깜박임	꺼짐	정상적인 링크 작동 중지
느리게 깜박임	켜짐	정의되지 않음
느리게 깜박임	느리게 깜박임	정의되지 않음
느리게 깜박임	빠르게 깜박임	정의되지 않음
느리게 깜박임	깜박임	정의되지 않음
빠르게 깜박임	꺼짐	정의되지 않음
빠르게 깜박임	켜짐	정의되지 않음
빠르게 깜박임	느리게 깜박임	정의되지 않음
빠르게 깜박임	빠르게 깜박임	신호 중
빠르게 깜박임	깜박임	정의되지 않음

주 - FC 모드에서는 링크 속도 상태와 관련하여 빠르게 깜박임 그룹(2, 3 또는 4회) 사이에 LED가 꺼질 때 1초간의 일시 중지가 발생합니다. 올바르게 식별된 패턴이 나타나는지 몇 초간 LED 시퀀스를 확인하십시오.

Table 2–3에는 범용 HBA가 이더넷 모드일 경우 LED 표시기 조합 및 의미가 요약되어 있습니다. LED 위치를 확인하려면 Figure 2–8을 참조하십시오.

표 2-3 이더넷 모드 LED 상태

녹색 LED	노란색 LED	상태
꺼짐	꺼짐	전원 꺼짐 또는 정상적인 링크 작동 중지
꺼짐	켜짐	POST 실패 또는 잘못된 SFP 구성
꺼짐	켜짐	정상(링크 작업 없이 링크 작동)
깜박임	켜짐	정상(링크 작업과 함께 링크 작동)

주 - 이더넷 모드에서 POST 실패와 작업이 없는 링크 작동 상태 간의 차이를 구분하려면 SFP+ 트랜시버 또는 구리 케이블을 제거해야 합니다. LED 패턴이 지속될 경우 POST 실패 상태입니다. 노란색 LED가 작업이 없는 링크 작동 상태를 나타내는 경우 해당 LED가 꺼지는데, 이는 정상적인 링크 작동 중지를 나타냅니다.
