로우 프로파일 브래킷을 표준 브래킷으로 교체하려면
범용 HBA에 설치되어 제공되는 로우 프로파일 브래킷을 사용하려는 경우에는 이 절차를 수행할 필요가 없습니다. 대신 Connecting the Optical and Copper Cables을 건너뜁니다.
표준 브래킷은 범용 HBA와 함께 배송 키트에 들어 있습니다. 이 절차는 HBA에 표준 브래킷을 설치해야 하는 경우 설치 방법에 대해 설명합니다.
주 - 표준 Sun Storage 16GB FC PCIe 범용 HBA의 케이지 조립품에는 광 트랜시버가 설치되어 있지 않습니다. 광 트랜시버는 별도로 판매됩니다. 광 트랜시버가 설치되어 있는 경우 아래의 Step 1 및 Step 3를 수행한 다음 로우 프로파일 브래킷을 제거하십시오. 그렇지 않은 경우 Step 4로 진행하여 로우 프로파일 브래킷을 제거하십시오.
주 - 지원되는 트랜시버만 허용됩니다. 잘못되거나 승인되지 않은 트랜시버가 설치된 상태에서 보드가 부트될 경우 링크가 작동하지 않습니다. 지원되는 트랜시버에 대한 자세한 내용은 Changing the Operating Protocol Mode을 참조하십시오.

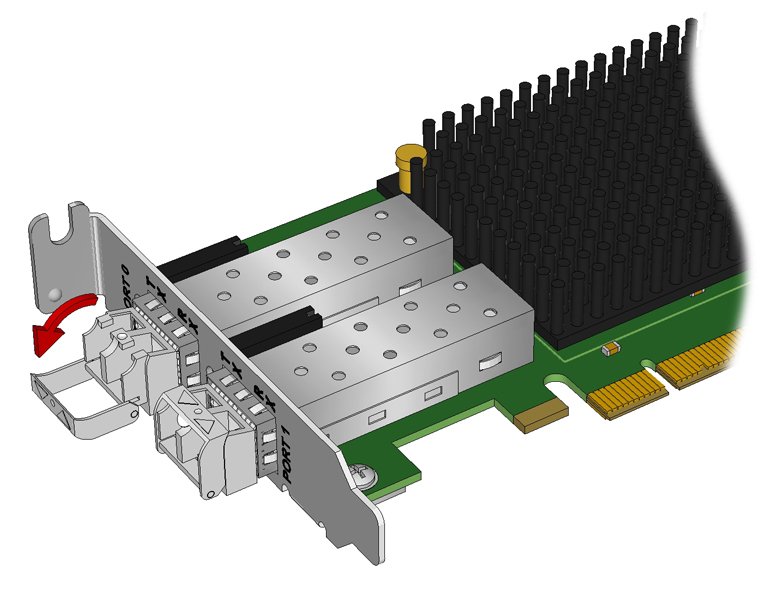

- 트랜시버에서 먼지 방지용 마개를 제거한 다음 손잡이(핸들)를 아래로 잡아당겨 래치를 풀어 광 트랜시버를 케이지 조립품에서 조심스럽게 제거합니다(Figure 2–1 참조). 무리하게 힘을 가하지 마십시오.
주의 - 이 작업은 정교한 작업입니다. 따라서 광 트랜시버가 손상되지 않도록 주의하십시오.

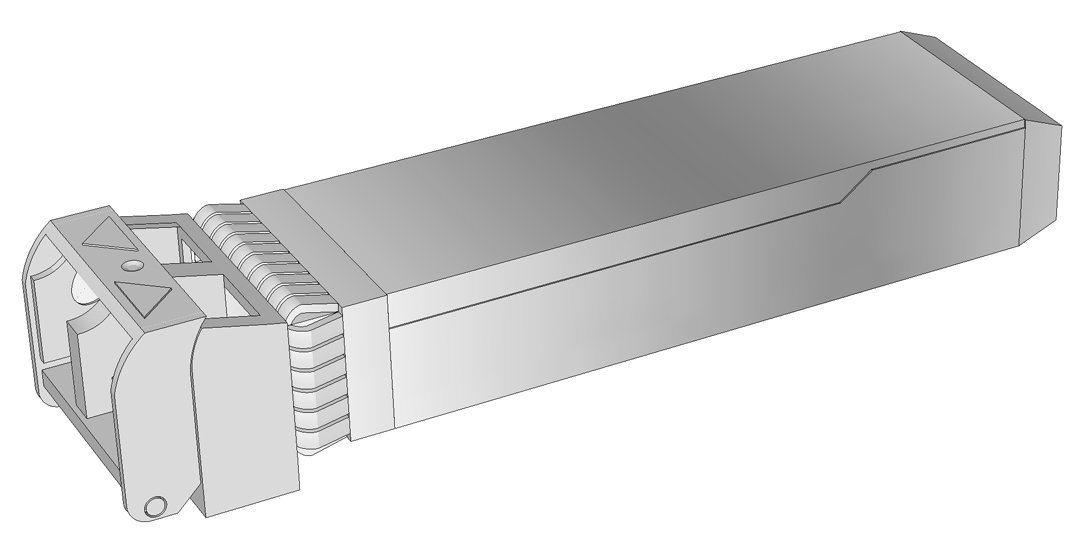

그림 2-1 광 트랜시버의 래치 해제

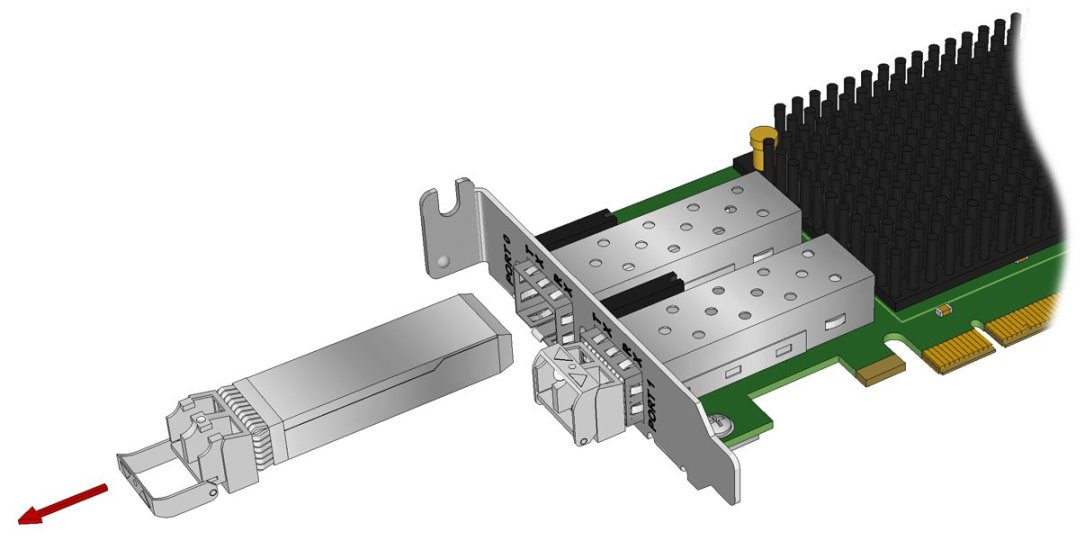

- 광 트랜시버를 케이지 조립품에서 꺼냅니다(Figure 2–2 참조).
트랜시버가 쉽게 미끄러져 나옵니다.
그림 2-2 광 트랜시버 제거
- ESD 예방 조치를 준수하여 트랜시버를 ESD 방지 장소에 보관합니다.

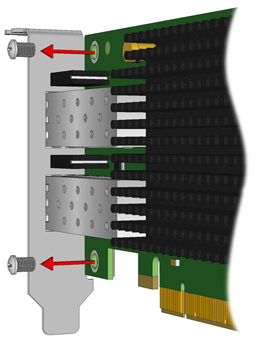

- 범용 HBA의 상단에서 마운팅 브래킷 나사를 제거합니다.
Figure 2–3은 브래킷에서 제거해야 하는 나사를 보여줍니다.
그림 2-3 마운팅 브래킷 나사 제거
- 로우 프로파일 브래킷을 제거하여 나중에 사용할 수 있도록 보관합니다.
- 범용 HBA를 브래킷에 연결하는 나사를 다시 끼웁니다.
- 범용 HBA에 광 트랜시버가 설치되어 있는 경우 다음을 수행합니다.
