Configuration du RAID avec le HBA Sun Storage 6 Gb SAS PCIe interne

Utilisez Oracle System Assistant pour préparer un disque dur du serveur pour l'installation du SE en créant un volume RAID 0 amorçable.

Avant de commencer

Vous devez avoir sélectionné un mode d'initialisation BIOS (UEFI ou Legacy) à partir de l'utilitaire de configuration du BIOS.

Remarque ‐ Le mode d'initialisation BIOS utilisé pour la configuration RAID doit correspondre au mode que vous utilisez lorsque vous installez le système d'exploitation, sinon la configuration RAID sera invisible ou inutilisable.

Seuls certains systèmes d'exploitation pris en charge prennent en charge le mode UEFI. Pour obtenir une liste des systèmes d'exploitation qui prennent en charge le mode UEFI, reportez-vous à la section UEFI BIOS.

Pour obtenir des instructions sur le basculement entre le mode UEFI BIOS et le mode Legacy BIOS, reportez-vous au Oracle X4 Series Servers Administration Guide.

Lancez Oracle System Assistant.
Reportez-vous à la section Configuration du logiciel/microprogramme à l'aide d'Oracle System Assistant.

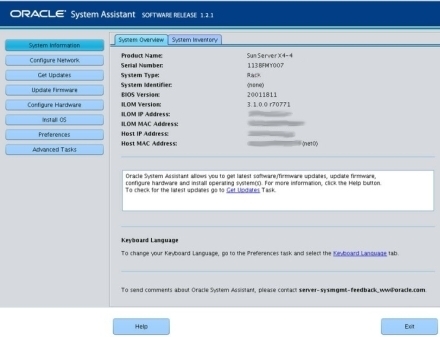

L'écran System Overview d'Oracle System Assistant s'affiche.
Cliquez sur le bouton Configure Hardware, puis sélectionnez l'onglet RAID Configuration.

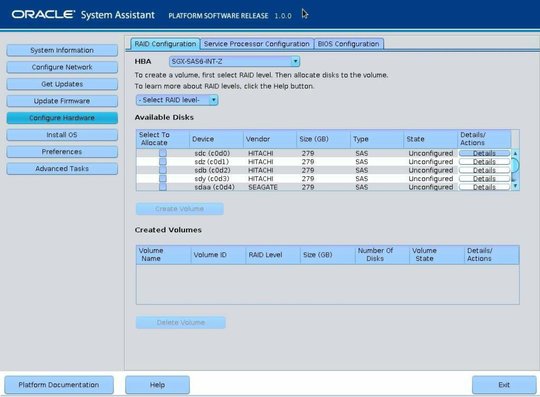

L'écran RAID Configuration s'affiche.
Dans la zone de liste HBA, sélectionnez SGX-SAS6-INT-Z HBA.
Il s'agit du HBA interne Sun Storage 6 Gb SAS PCIe HBA.
Dans la zone de liste Select RAID Level, sélectionnez RAID-0.
Dans le tableau Available Disks, sélectionnez les unités de stockage que vous souhaitez ajouter au volume RAID et cliquez sur le bouton Create Volume.

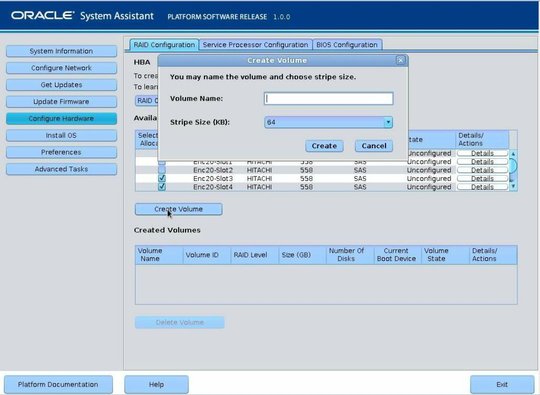

La boîte de dialogue Create Volume s'affiche.
Dans la boîte de dialogue Create Volume :
1. (Facultatif) Entrez le nom du volume.
  La saisie du nom du volume est facultative. Si vous ne nommez pas le volume, Oracle System Assistant crée un volume sans nom.
2. Cliquez sur Create.

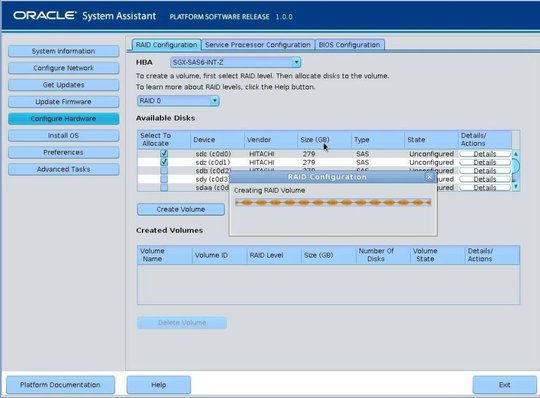

  La boîte d'informations Creating RAID Volume s'affiche.

  Le volume est créé et figure dans le tableau Created Volumes.
Dans la colonne Details/Action du tableau Created Volumes, cliquez sur le bouton Details.

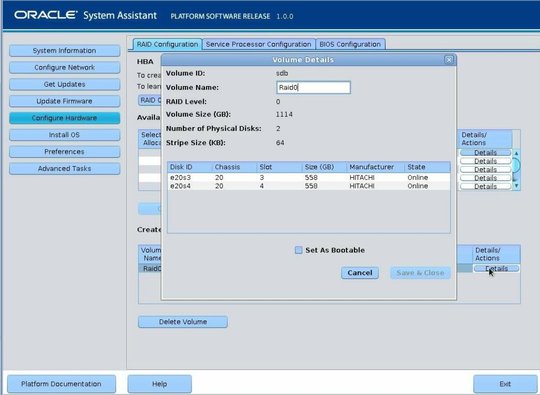

La boîte de dialogue Volume Details s'affiche.
Dans la boîte de dialogue Volume Details :
1. Consultez les détails de volume.
2. (Facultatif) Dans le champ Volume Name, entrez un nom de volume ou modifiez-le.
  Si vous n'avez pas entré un nom de volume précédemment, la boîte de dialogue Volume Details vous offre une deuxième possibilité de le faire. Si vous avez déjà saisi un nom de volume, vous pouvez le modifier ou le supprimer ici ; toutefois, vous ne pouvez pas supprimer entièrement le nom.

  Remarque ‐ Nommer le volume est facultatif. Si vous ne nommez pas le volume, Oracle System Assistant crée un volume sans nom. De plus, si vous souhaitez changer le nom de volume, vous pouvez le faire à tout moment en cliquant sur le bouton Details dans le tableau Created Volume ; toutefois, une fois qu'un nom de volume est assigné, vous ne pouvez pas l'effacer.
3. Cochez la case Set As Bootable.
4. Cliquez sur Save & Close.

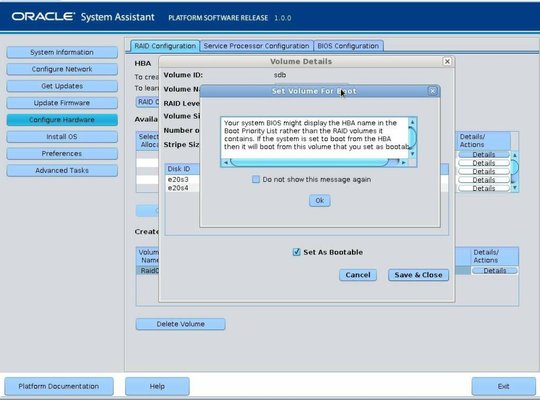

  La boîte de dialogue de confirmation Set Volume For Boot s'affiche.
Cliquez sur OK.

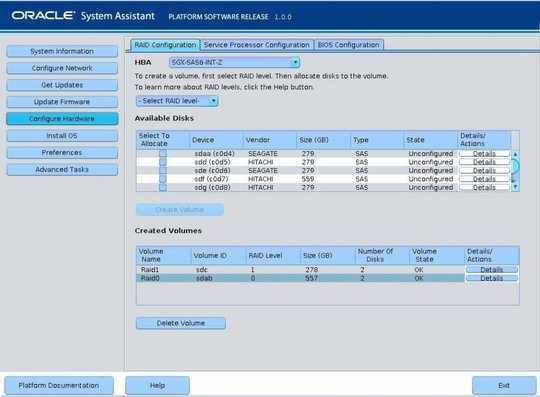

L'écran RAID Configuration s'affiche et affiche le volume RAID comme périphérique d'initialisation actuel.
Si vous souhaitez supprimer un volume, sélectionnez-le et cliquez sur le bouton Delete Volume.
Cette opération achève la tâche de configuration RAID.
Effectuez l'une des actions suivantes :
- Pour sélectionner une autre tâche Oracle System Assistant, cliquez sur le bouton correspondant dans le menu du panneau de gauche. Par exemple, après la configuration RAID, vous pouvez souhaiter sélectionner la tâche Install OS et installer le système d'exploitation.
- Pour revenir à l'écran System Overview d'Oracle System Assistant, cliquez sur System Information dans le panneau du menu de gauche.
- Pour quitter l'application Oracle System Assistant, cliquez sur Exit.

Étapes suivantes

Configuration d'un système d'exploitation et de pilotes
