Sun Storage 6 Gb SAS PCIe RAID 内蔵 HBA を使用した RAID の構成

始める前に

Sun Storage 6 Gb SAS PCIe RAID 内蔵 HBA を使用したシステムでは、OS をインストールする前にブート可能なボリュームを作成する必要があります。ドライブに Sun Storage 6 Gb SAS PCIe RAID 内蔵 HBA によって作成されたボリュームがない場合、システムはドライブを認識しません。ブートドライブとして使用する予定のドライブに複数のボリュームがある場合は、OS のインストール先ボリュームをブートデバイスとして設定します。

Oracle System Assistant を起動します。
Oracle System Assistant の起動を参照してください。

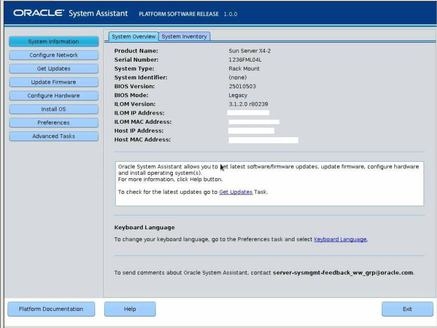

「Oracle System Assistant System Overview」画面が表示されます。
「System Overview」画面で、BIOS モードが、オペレーティングシステムをインストールするときに使用する予定のブートモード (UEFI またはレガシー BIOS) に設定されていることを確認します。
注 - RAID 構成で使用する BIOS ブートモードは、オペレーティングシステムをインストールするときに使用するモードと一致している必要があります。さらに、サポートされているすべてのオペレーティングシステムが UEFI ブートモードをサポートしているわけではありません。UEFI ブートモードをサポートしているオペレーティングシステムのリストについては、UEFI BIOSを参照してください。
UEFI ブートモードとレガシーブートモードを切り替えるには、『Oracle x86 X4 シリーズサーバー管理ガイド』(http://www.oracle.com/goto/x86AdminDiag/docs) を参照してください。
「Configure Hardware」ボタンをクリックして、「RAID Configuration」タブを選択します。

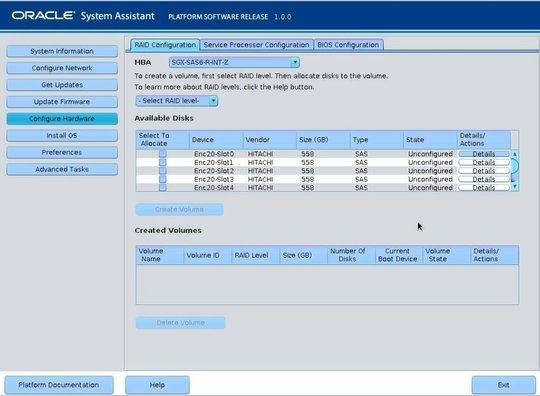

「RAID Configuration」画面が表示されます。
「HBA」リストボックスで「SGX-SAS6-R-INT-Z HBA」を選択します。
これは、Sun Storage 6 Gb SAS PCIe RAID 内蔵 HBA です。
「Select RAID Level」リストボックスで、目的の RAID レベルを選択します。
Oracle System Assistant は、RAID-0、RAID-1、および RAID-10 をサポートしています。
「Available Disks」テーブルで、RAID ボリュームに追加するストレージドライブを選択し、「Create Volume」ボタンをクリックします。

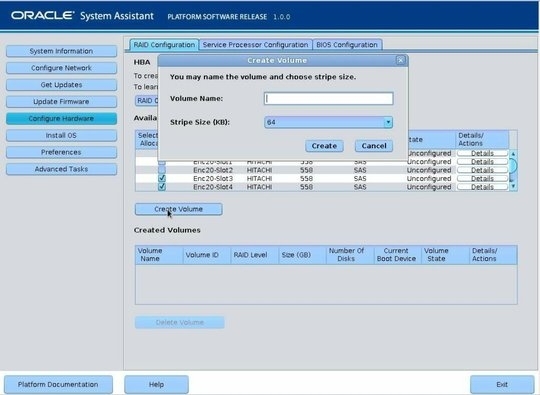

「Create Volume」ダイアログボックスが表示されます。
「Create Volume」ダイアログボックスで、次の手順を実行します。
1. (オプション) ボリューム名を入力します。
  ボリューム名の入力はオプションです。ボリュームに名前を付けなかった場合、Oracle System Assistant は名前のないボリュームを作成します。
2. ボリュームのストライプサイズを選択します。
3. 「Create」をクリックします。

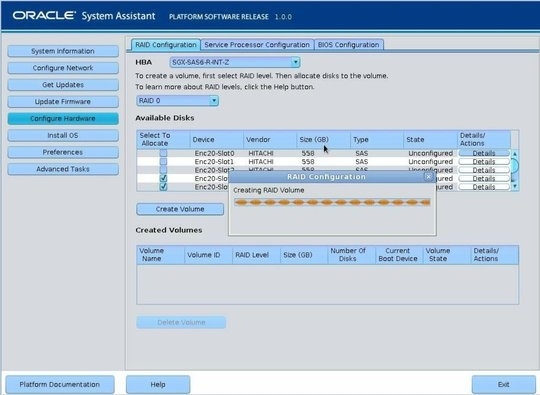

  「Creating RAID Volume」情報ボックスが表示されます。

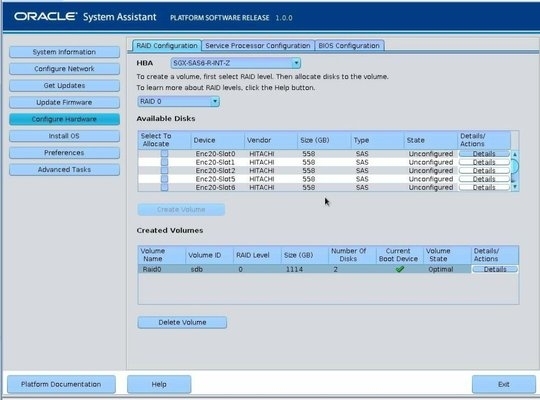

  ボリュームは、作成後、「Created Volumes」表に表示されます。
「Created Volumes」表の「Details/Action」列にある「Details」ボタンをクリックします。

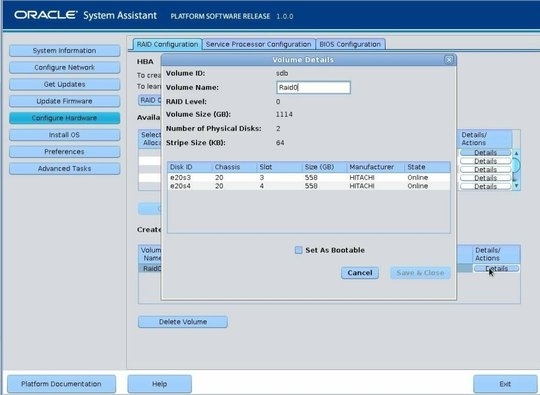

「Volume Details」ダイアログボックスが表示されます。
「Volume Details」ダイアログボックスで、次の手順を実行します。
1. ボリュームの詳細を確認します。
2. (オプション)「Volume Name」フィールドで、ボリューム名を入力するか、変更します。
  以前にボリューム名を入力していない場合は、「Volume Details」ダイアログボックスでもう一度入力する機会が得られます。以前にボリューム名を入力した場合、それをここで変更することはできますが、その名前全体を削除することはできません。

  注 - ボリューム名を付けるかはオプションです。ボリュームに名前を付けなかった場合、Oracle System Assistant は名前のないボリュームを作成します。さらに、「Created Volumes」表の「Details」ボタンをクリックしていつでもボリューム名を変更できますが、ボリューム名をいったん割り当てたあとで削除することはできません。
3. 「Set As Bootable」ボックスにチェックマークを付けます。
4. 「Save & Close」をクリックします。

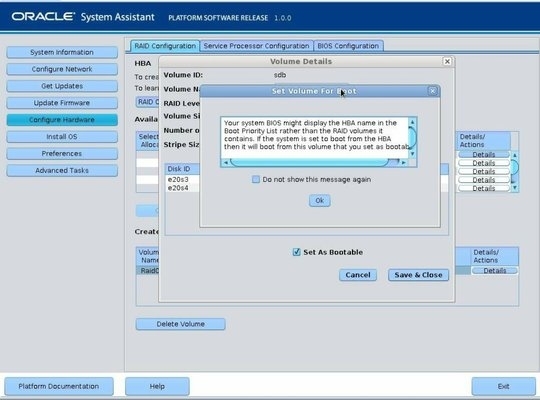

  「Set Volume For Boot」確認ダイアログが表示されます。
「OK」をクリックします。

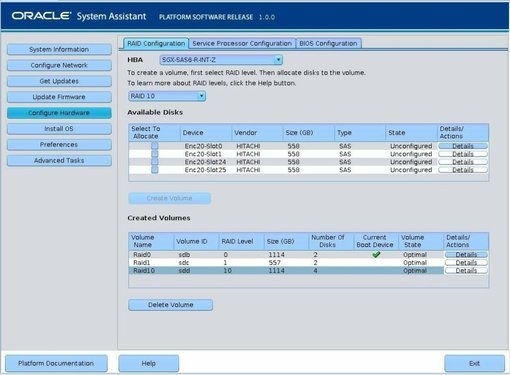

「RAID Configuration」画面が表示され、その RAID ボリュームが現在のブートデバイスとして表示されます。
作成されたボリュームをグローバルホットスペアとして指定する場合は、次の手順を実行します。それ以外の場合は、Step 12 に進みます。
1. 「Details/Actions」列で「Details」ボタンをクリックします。

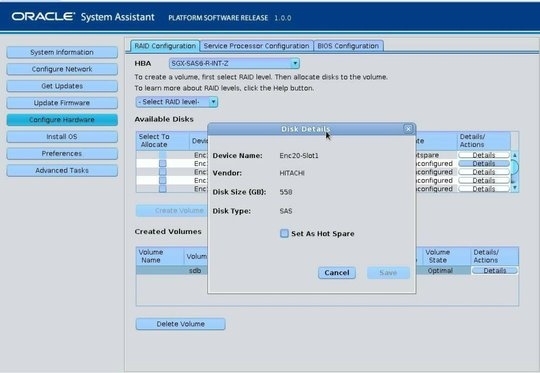

  「Disk Details」ダイアログボックスが表示されます。
2. 「Set as Hot Spare」ボックスにチェックを入れます。
  注 - Sun Storage 6 Gb SAS PCIe RAID 内蔵 HBA では最大 256 個のホットスペアを作成できます。
3. 「Save」をクリックします。
  「Disk Details」ダイアログボックスが閉じます。

ボリュームを削除する場合は、そのボリュームを選択してから「Delete Volume」ボタンをクリックします。
これで RAID 構成タスクが完了します。
次のいずれかを実行します。
- ほかの任意の Oracle System Assistant タスクを選択するには、左側のパネルメニューで対応するボタンをクリックします。たとえば、RAID の構成後であれば、「Install OS」タスクを選択してオペレーティングシステムのインストールを実行することをお勧めします。
- Oracle System Assistant の「System Overview」画面に戻るには、左側のメニューパネルで「System Information」をクリックします。
- Oracle System Assistant を終了するには、「Exit」をクリックします。

参照

オペレーティングシステムおよびドライバの設定
