シェルフレールと背面固定部品の取り付け

始める前に

Sun Server X4-8 を設置するラック内の位置を特定します。5 ラックユニットが必要です。

ラックがラックの互換性の要件を満たしていることを確認します。


Caution

注意  -  機器の損傷や、作業者の負傷。上方が重くなり転倒することがないように、装置は必ずラックの最下段から上へ順次搭載してください。機器の設置中にラックが倒れないように、ラックの転倒防止バーを配備してください。


  1. ラック内のサーバーの位置を決定します。

    Sun Server X4-8 は 5 ラックユニットを必要とします。

  2. 背面ラックレールに 2 つのスペーサーを取り付けます。

    スペーサーのスタッドは背面ラックレール内側の楕円形の穴に適合します。スペーサー下部をシステムのラックスペースのいちばん下に合わせます。

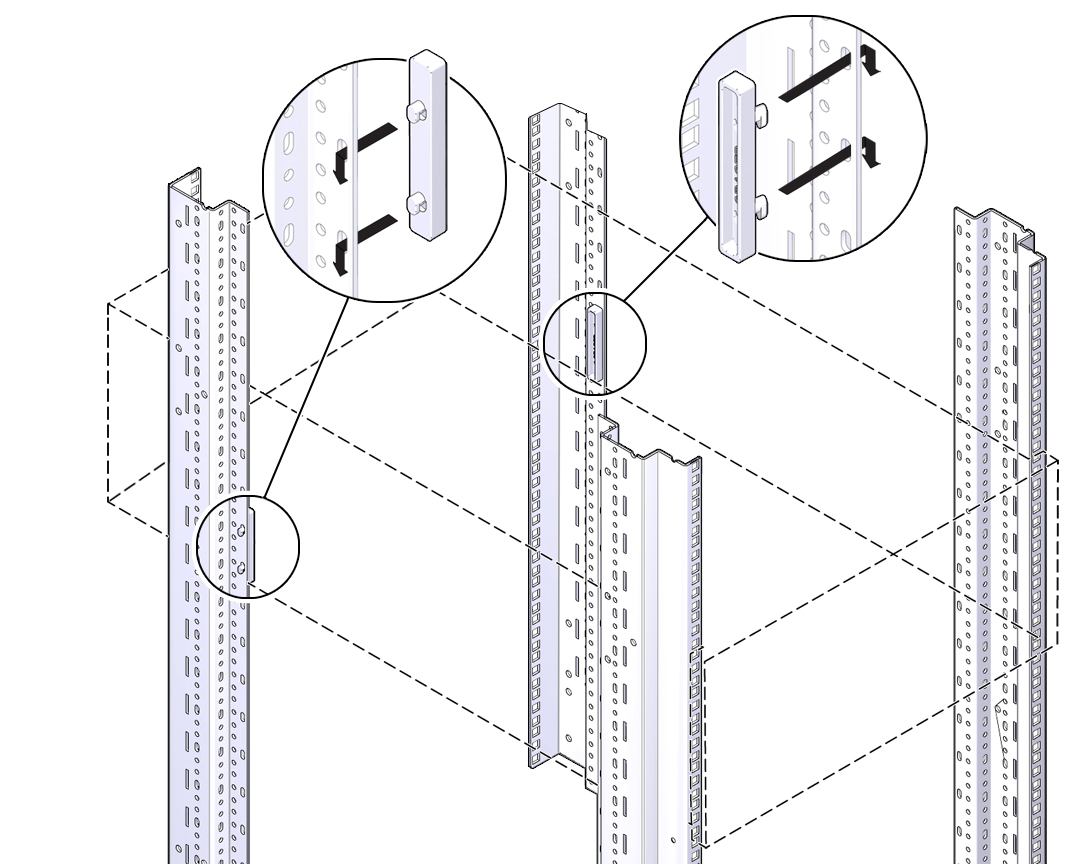

    image:スペーサーを背面ラックレールにはめる図
  3. 四角穴ラックの場合、位置合わせテンプレート (2) で示された位置にケージナットを取り付けます。丸穴ラックの場合は、手順 4 に進みます。
    1. テンプレートをサーバーを設置する穴に合わせます。

      テンプレートには、背面ラック位置合わせ [1] と前面ラック位置合わせ [2] のいずれかのラック位置合わせの図があります。

      サーバーは下のラックユニットのすぐ上に [3] 設置し、何も収容されないラックスペースを挟まないようにしてください。


      image:ケージナットの位置決めに使用するテンプレートの図。
    2. テンプレートに明記された位置にケージナットを取り付けます。

      ケージナットは各レールの内側に取り付けます。ケージナットは前面レールに 2 つずつ、背面レールに 3 つずつ取り付けます。

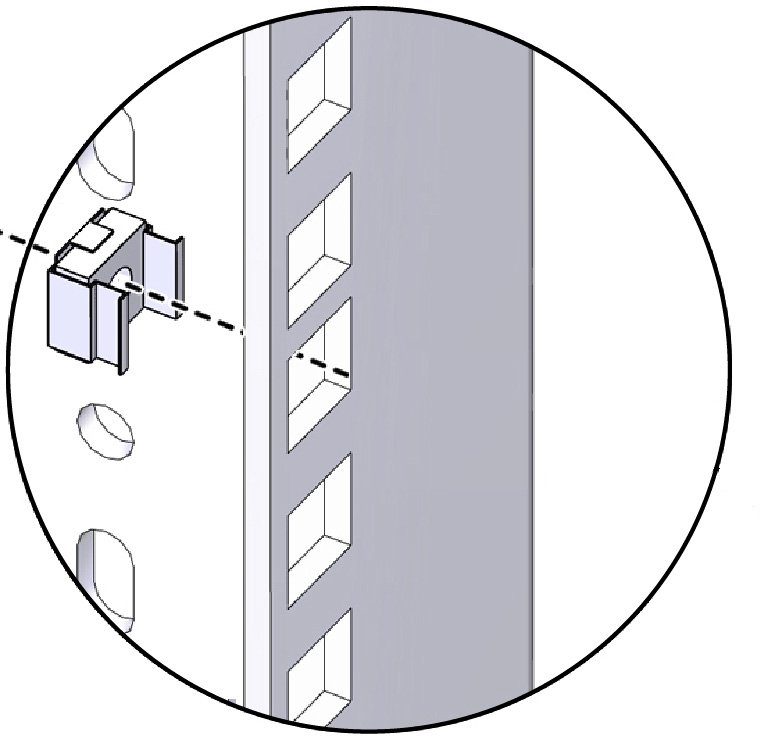

      image:ケージナットと四角穴ラックの図。
  4. 左右のシェルフレールを取り付けます。

    レールには、左、右、前面、背面のラベルが付いています。

    レールの両端にはスタッドとラッチがあります。各レールで:

    1. ラックに合わせてレールを伸ばします。
    2. スタッドを [1] ラックの穴に挿入し、タブ [2] を押してラッチを開き、ラックに固定します。

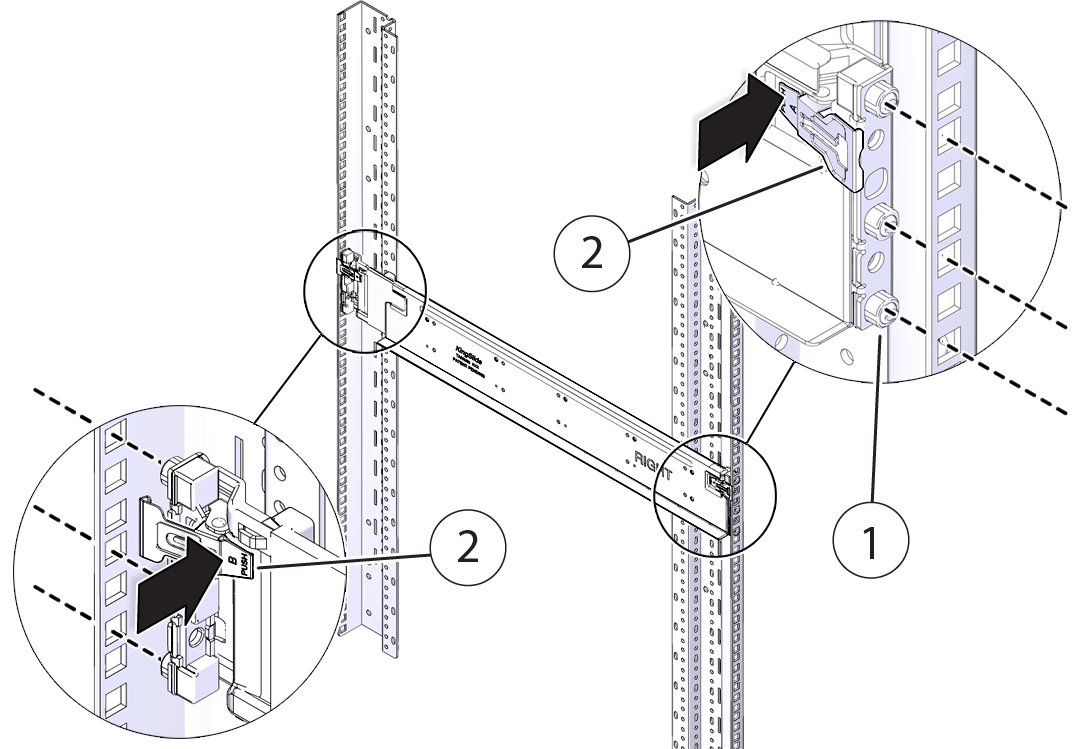

    image:レール、ラッチ、スタッド、およびラックの図。
  5. 背面固定部品を取り付けます。
    1. フランジがサーバー上面を覆うように各固定部品を合わせます。
    2. 2 つのねじを使用して、各固定部品をラックに固定します。

      この時点ではねじを最後まで締めないでください。

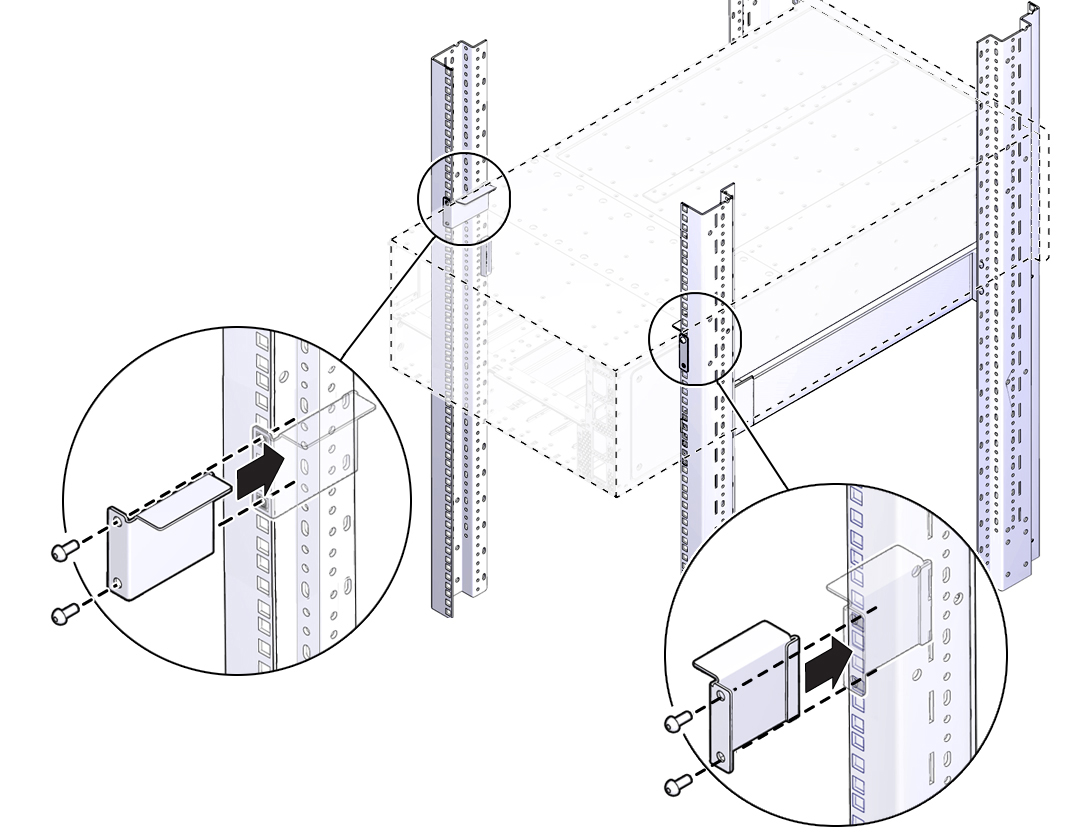

      image:背面固定部品とラックの図。

参照

サーバーをラックに取り付ける

サーバーのケーブル接続
