Placa base, memoria y tarjetas PCIe de ZS3-2

Los componentes de PCIe, la memoria y la placa base del controlador ZS3-2 se describen en la siguiente figura y referencia.

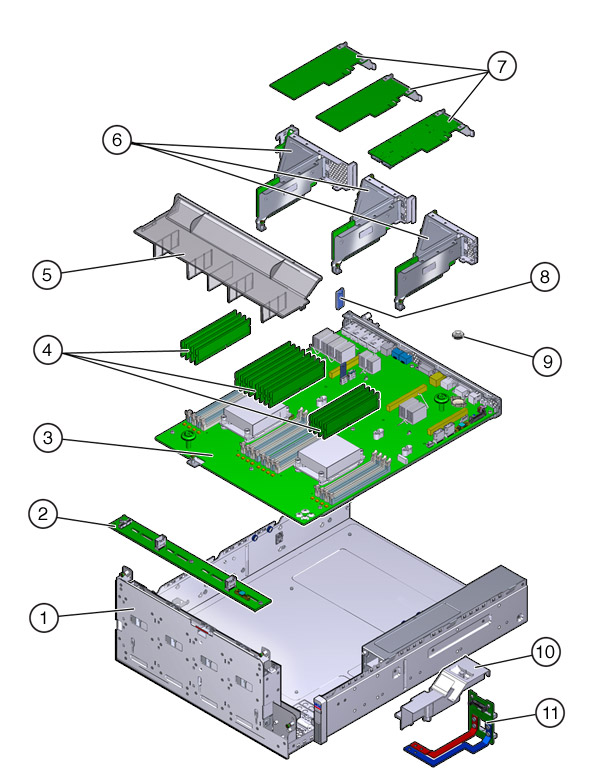

Figura 2-32  Placa base, memoria y componentes de PCIe del controlador ZS3-2

Componentes mostrados en la figura 1 Armazón de unidades (FRU) 5 Conducto de aire 9 Batería 2 Placa posterior de unidades (FRU) 6 Elevadores PCIe (FRU) 10 Conducto de la PDB 3 Placa base (FRU) 7 Tarjetas PCIe 11 Placa de distribución de alimentación (FRU) 4 DIMM 8 Unidad flash USB

CPU y memoria de ZS3-2

La placa base del controlador ZS3-2 tiene 16 ranuras en dos grupos que admiten DIMM de bajo voltaje (LV) DDR3 estándar del sector.

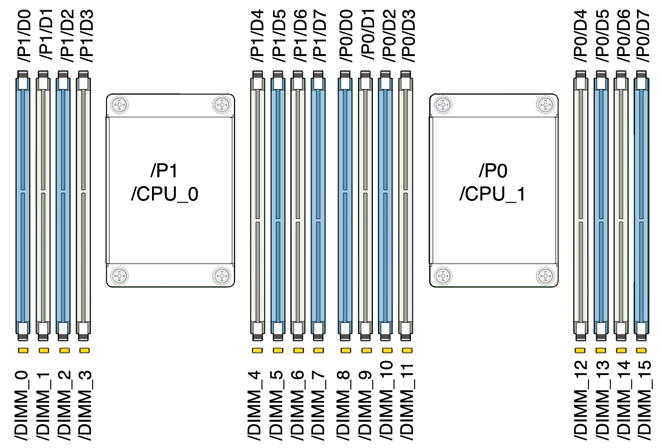

Figura 2-33  Componentes de CPU y memoria del controlador ZS3-2

Tabla 2-11  Descripciones de la CPU del controlador ZS3-2

Capacidad CPU 0 CPU 1 256 GB D0, D2, D5, D7 (azul) D0, D2, D5, D7 (azul) D1, D3, D4, D6 (blanco) D1, D3, D4, D6 (blanco)

Los componentes de memoria sustituibles y los números de referencia del controlador ZS3-2 se enumeran a continuación.

Tabla 2-12  Componentes de memoria sustituibles del controlador ZS3-2

Componente Descripción FRU/CRU Número de referencia CPU Intel E5-2658, 2,1 G, 8 núcleos FRU 7019701 Memoria DIMM, 16 GB, DDR3, 1600, 2Rx4, 1,35 V CRU 7041603 Memoria DIMM, 32 GB, DDR3, 1066, 4Rx4, 1,35 V CRU 7055964

Opciones de NIC/HBA de ZS3-2

En la siguiente tabla, se describen las opciones de NIC/HBA para el controlador ZS3-2. Consulte las ubicaciones de las ranuras en Opciones PCIe de ZS3-2.

Tabla 2-13  Opciones de NIC/HBA del controlador ZS3-2

N.º ref. marketing Descripción SG-SAS6-INT-Z HBA interno SAS-2, 6 Gb/s, 8 puertos SG-XPCIE2FC-QF8-Z HBA FC, 8 Gb, 2 puertos 7103791 HBA externo, 6 Gb/s, 4 puertos SAS-2 (4x4) 7101674 HBA FC, 16 Gb, 2 puertos X1109A-Z NIC 10GbE SFP+, 2 puertos X4242A Infiniband CX2 HCA, 2 puertos 7100477 NIC UTP de cobre 1Gb Ethernet, 4 puertos 7100488 NIC de 10Gb Ethernet Base-T de cobre, 2 puertos X2129A XCVR 850NM, 1/10 GPS, SFP, alcance corto X5562A-Z Transceptor 10GbE/1GbE SFP+, alcance largo

Configuración de elevador PCIe de ZS3-2

Los tres elevadores están etiquetados como elevador 1, elevador 2 y elevador 3. Aunque son similares, los elevadores no son intercambiables. El elevador 1 se instala en la parte trasera izquierda del chasis; el elevador 2, en la parte trasera central, y el elevador 3, en la parte trasera derecha. Cada elevador admite dos tarjetas PCIe:

• El elevador 1 contiene las ranuras 1 y 4

• El elevador 2 contiene las ranuras 2 y 5

• El elevador 3 contiene las ranuras 3 y 6

Opciones PCIe de ZS3-2

En la siguiente tabla, se describen las opciones de configuración de PCIe admitidas para el controlador ZS3-2. Las ranuras 1 y 2 se reservan para los HBA internos y externos, como se muestra en la siguiente tabla. Al agregar tarjetas PCIe, primero complete las ranuras superiores (6) y luego las inferiores.

Tabla 2-14  Opciones de configuración de PCIe del controlador ZS3-2

Ranura N.º ref. fabricación Descripción Máx. Nota 1 7047852 HBA interno SAS-2, 8 puertos 1 Configuración básica 2 7067091 HBA externo SAS-2, 4 puertos (4x4) 2 Configuración básica 3 7067091 HBA externo SAS-2, 4 puertos (4x4) 2 Segundo HBA externo SAS-2, puerto 4x4 3 7070195 NIC UTP de cobre 1Gb Ethernet, 4 puertos 4 Front-end recomendado opcional 3 371-4325-02 HBA FC, 8 Gb, 2 puertos 4 Iniciador o destino FC opcional (copia de seguridad) 3 7023303 HBA FC, 16 Gb, 2 puertos 4 Iniciador o destino FC opcional (copia de seguridad) 3 375-3696-01 Infiniband CX2 HCA, 2 puertos 4 Front-end recomendado opcional 3 7051223 NIC de Ethernet óptica 10Gb, 2 puertos 4 Front-end recomendado opcional 3 7070006 NIC de 10Gb Ethernet Base-T de cobre, 2 puertos 4 Front-end recomendado opcional 4-6 7070195 NIC UTP de cobre 1Gb Ethernet, 4 puertos 4 Front-end recomendado opcional 4-6 371-4325-02 HBA FC, 8 Gb, 2 puertos 4 Iniciador o destino FC opcional (copia de seguridad) 4-6 7023303 HBA FC, 16 Gb, 2 puertos 4 Iniciador o destino FC opcional (copia de seguridad) 4-6 375-3696-01 Infiniband CX2 HCA, 2 puertos 4 Front-end recomendado opcional 4-6 7051223 NIC de Ethernet óptica 10Gb, 2 puertos 4 Front-end recomendado opcional 4-6 7070006 NIC de 10Gb Ethernet Base-T de cobre, 2 puertos 4 Front-end recomendado opcional
