Sustitución de memoria del controlador 7x20


Caution

Precaución  -  Este procedimiento requiere que manipule componentes sensibles a descargas electrostáticas, lo que puede provocar fallos en el componente. Para evitar daños, utilice una muñequera y una alfombra antiestáticas cuando manipule los componentes.


  1. Desconecte los cables de alimentación de CA del panel trasero del controlador de almacenamiento.
  2. Verifique que ningún cable se dañe ni interfiera cuando el controlador de almacenamiento se despliegue del bastidor.
  3. Desde la parte frontal del controlador de almacenamiento, libere los dos pasadores deslizantes.
  4. Mientras aprieta los pasadores deslizantes, tire lentamente del controlador de almacenamiento hacia adelante hasta que las guías deslizantes se bloqueen.
  5. 7120 o 7320: aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el controlador 7320. Para quitar la cubierta superior:

    Desbloquee la puerta del módulo de ventiladores, tire las dos pestañas de apertura hacia atrás, gire la puerta del ventilador a la posición de apertura y manténgala ahí.

    Presione el botón de apertura de la cubierta superior y deslice la cubierta hacia la parte trasera aproximadamente 1,3 cm (0,5 in).

    Levante y extraiga la cubierta superior.

    También quite los deflectores de aire. Para ello, presione los conectores de los deflectores hacia afuera, y levante el deflector de aire y tire de él para extraerlo del servidor.

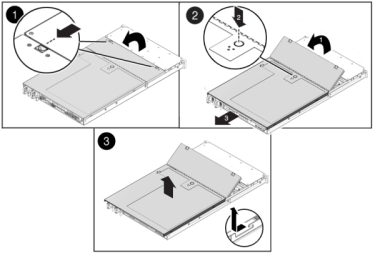

    image:gráfico en el que se muestra cómo extraer la cubierta superior y el deflector de aire de un controlador 7120 o 7320
  6. 7420: Para extraer la cubierta superior:

    Levante simultáneamente los dos pasadores de la cubierta en sentido recto.


    image:gráfico en el que se muestra cómo extraer la cubierta superior del controlador 7420

    Levante y extraiga la cubierta superior.

  7. Para buscar el DIMM en el que desea realizar tareas de mantenimiento, pulse el botón de aviso de fallo en el controlador de almacenamiento.

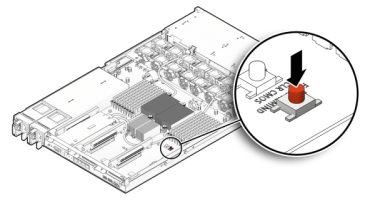

    En la siguiente ilustración, se muestra el botón de aviso de fallo del controlador 7120.


    image:gráfico en el que se muestra el botón de aviso de fallo del controlador 7120 o 7320

    En la siguiente ilustración, se muestra el botón de aviso de fallo del controlador 7420.


    image:gráfico en el que se muestra el botón de aviso de fallo del controlador 7420
  8. 7420: Identifique el elevador de memoria que aloja el DIMM defectuoso mediante el indicador de servicio necesario. Levante el elevador de memoria en sentido recto para extraerlo de la placa base y colóquelo en una alfombra antiestática.
    image:gráfico en el que se muestra cómo extraer un elevador de memoria del controlador 7420
  9. Gire ambos dispositivos de expulsión de la ranura DIMM hasta el tope y levante cuidadosamente el DIMM defectuoso en sentido recto para extraerlo del socket.
    image:gráfico en el que se muestra cómo extraer un DIMM del controlador 7420
  10. Alinee el DIMM de repuesto con el conector. Para ello, alinee la muesca con la marca para garantizar que el componente esté orientado correctamente.
    image:gráfico en el que se muestra cómo instalar un DIMM en el controlador 7420
  11. Empuje el DIMM dentro del conector hasta que las lengüetas de expulsión fijen el componente en su lugar.
  12. 7120 o 7320: aunque los componentes pueden variar ligeramente entre el sistema 7120 y 7320, los procedimientos de mantenimientos de ambos son idénticos. En la figura, se muestra el sistema 7320. Para volver a colocar la cubierta:

    Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in).

    Deslice la cubierta superior hacia adelante hasta que quede encajada.

    Cierre la cubierta del ventilador y coloque los pasadores de la cubierta. La cubierta debe estar totalmente cerrada para que se encienda el controlador de almacenamiento.


    image:gráfico en el que se muestra cómo cerrar la cubierta del ventilador del controlador 7120 o 7320
  13. 7420: Para sustituir la cubierta:

    Empuje el módulo del elevador de memoria en la ranura de la CPU asociada hasta el módulo encaje en su posición.


    image:gráfico en el que se muestra cómo volver a colocar el módulo elevador del controlador 7420

    Coloque la cubierta superior en el chasis de modo que sobresalga de la parte trasera del controlador de almacenamiento aproximadamente 2,5 cm (1 in).

    Deslice la cubierta superior hacia la parte trasera del chasis hasta que se acople y presione la cubierta con ambas manos hasta que los pasadores queden fijados.


    image:gráfico en el que se muestra cómo cerrar la cubierta superior del controlador 7420
  14. Presione las pestañas de apertura en el lateral de cada guía y deslice lentamente el controlador de almacenamiento dentro del bastidor.
    image:gráfico en el que se muestra cómo presionar las pestañas de apertura de las guías

    En la siguiente imagen, se muestra el chasis 7420.


    image:gráfico en el que se muestra cómo instalar un controlador 7x20 en el bastidor
  15. Conecte los cables de alimentación a las fuentes de alimentación.
  16. Verifique que el modo de energía en espera está activado. El indicador de estado de energía deberá parpadear en el panel frontal aproximadamente dos minutos después de conectar los cables de alimentación.
  17. Utilice un lápiz u otro objeto con punta para presionar y soltar el botón de encendido ubicado en el panel frontal del controlador de almacenamiento.

    El indicador de estado de energía junto al botón de encendido se ilumina y permanece encendido. La pantalla Maintenance (Mantenimiento) > Hardware de la BUI muestra el estado del cambio en la página de detalles de DIMM.
