使用 "Network Configuration"（网络配置）BUI 页面

在该设备模型中，网络设备表示可用的硬件；它们没有可配置的设置。数据链路是第 2 层实体，必须创建它们，以便将 LACP 等设置应用到这些网络设备。接口是第 3 层实体，包含通过数据链路提供的 IP 设置。此模型将网络接口设置分为两个部分：数据链路对应第 2 层设置，接口对应第 3 层设置。

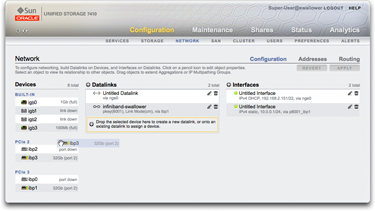

图 2-2  "Network Configuration"（网络配置）窗口

单个端口上单个 IP 地址的示例（常见配置）为：

表 2-1  示例－单个端口上单个 IP 地址

设备 数据链路 接口 igb0 datalink1 deimos (192.168.2.80/22)

下面的配置适用于 3 路链路聚合：

表 2-2  示例－适用于 3 路链路聚合的配置

设备 数据链路 接口 igb1、igb2、igb3 aggr1（LACP 聚合） phobos (192.168.2.81/22)

数据链路实体（我们将其命名为 "aggr1"）以可配置的方式（LACP 聚合策略）将网络设备组合在一起。接口实体（我们将其命名为 "phobos"）提供了可配置的 IP 地址设置，这是通过数据链路在网络上提供的。网络设备（由系统命名为 "igb1"、"igb2"，等等）没有直接的设置。数据链路是完成网络配置所必需的，无论它们是否向网络设备应用具体的设置。
